Calculateur de conversion décibels (gain) en rapport

Calculateur de conversion décibels (gain) en rapport

Populaire AI Skill PRO

Entrez le calcul

Positif = gain/amplification, négatif = perte/atténuation, 0 = aucun changement.

Formule

Rapport de tension=10Gain (dB)20Rapport de puissance=10Gain (dB)10\begin{gathered} \text{Rapport de tension} = 10^{\frac{\text{Gain (dB)}}{20}} \\[1em] \text{Rapport de puissance} = 10^{\frac{\text{Gain (dB)}}{10}} \end{gathered}
Statistiques d'utilisation

Publicité

Résultats

Rapport de tension Vo/Vi
3,162278
fois (x) — pour les grandeurs d'amplitude/de champ
Rapport de puissance Po/Pi 10 fois (x)
Gain saisi 10 dB

Signaler une erreur sur cette page

Que fait ce calculateur ?

Le décibel (dB) est une manière logarithmique d'exprimer un gain ou une perte. Ce calculateur convertit un gain G exprimé en décibels en son rapport linéaire équivalent — c'est-à-dire le facteur d'amplification réel de la sortie par rapport à l'entrée. Comme le décibel se définit différemment pour les grandeurs d'amplitude et pour les grandeurs de puissance, l'outil fournit deux résultats : un rapport de tension et un rapport de puissance. Il s'agit d'une conversion de physique pure, identique partout dans le monde, largement utilisée en audio, en radiofréquence (RF), pour les antennes, les amplificateurs ou encore les appareils auditifs.

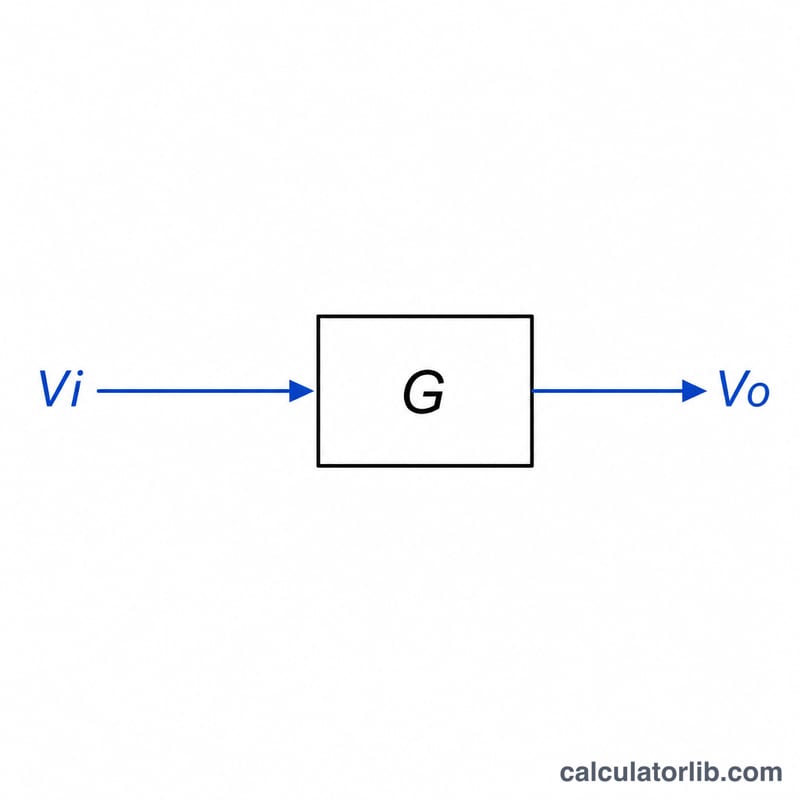

Schéma fonctionnel de l’entrée et de la sortie avec un étage de gain entre les deux
Le gain en dB décrit le rapport entre la sortie et l’entrée.

Comment l'utiliser

Saisissez le gain en décibels dans le champ unique et lisez directement les deux rapports. Une valeur positive correspond à une amplification (rapport supérieur à 1), une valeur négative à une atténuation ou une perte (rapport compris entre 0 et 1), et 0 dB signifie aucun changement (rapport exactement égal à 1). Utilisez le rapport de tension lorsque votre grandeur est une amplitude ou un champ — tension, courant ou pression acoustique — et le rapport de puissance pour une puissance ou une intensité.

La formule expliquée

Les définitions du décibel sont \(G = 20\cdot\log_{10}(V_o/V_i)\) pour l'amplitude et \(G = 10\cdot\log_{10}(P_o/P_i)\) pour la puissance. En les inversant, on obtient :

$$\frac{V_o}{V_i} = 10^{\frac{G}{20}} \qquad \frac{P_o}{P_i} = 10^{\frac{G}{10}}$$

Comme \(10^{\frac{G}{10}} = \left(10^{\frac{G}{20}}\right)^2\), le rapport de puissance est toujours le carré du rapport de tension — ce qui est cohérent avec le fait que la puissance est proportionnelle au carré de la tension à impédance constante.

Publicité

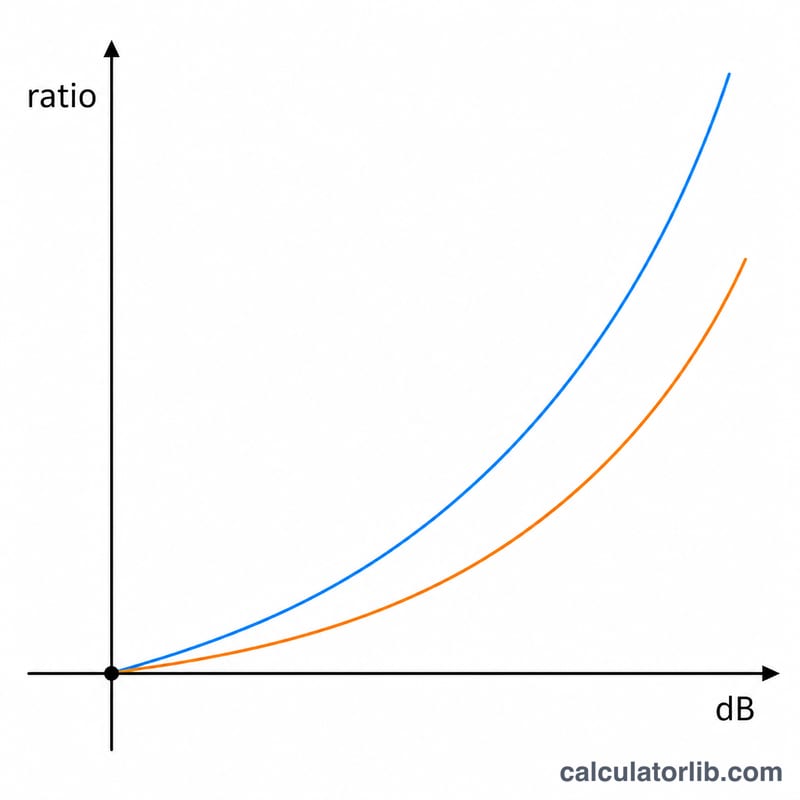

Deux courbes montrant le rapport en fonction des décibels pour le gain en puissance et en tension
Les décibels se convertissent en rapports linéaires : la puissance utilise \(10^{\frac{G}{10}}\) et la tension \(10^{\frac{G}{20}}\).

Exemple concret

Pour \(G = 10\) dB, le rapport de tension vaut

$$10^{\frac{10}{20}} = 10^{0{,}5} \approx 3{,}16228 \text{ fois}$$

et le rapport de puissance vaut

$$10^{\frac{10}{10}} = 10^1 = 10 \text{ fois}$$

Vérification : \(3{,}16228^2 \approx 10\). Pour \(G = -6\) dB, on obtient un rapport de tension d'environ \(0{,}50119\) (amplitude divisée par deux) et un rapport de puissance d'environ \(0{,}25119\) (puissance divisée par quatre) — c'est la fameuse règle « -6 dB divise l'amplitude par deux ».

Interprétation de votre résultat

  • Rapport supérieur à 1 signifie un gain (amplification) ; inférieur à 1 signifie une perte (atténuation) ; exactement 1 (0 dB) correspond à l'unité, c'est-à-dire que la sortie est égale à l'entrée.
  • Utilisez la forme 20·log (divisez par 20) pour les grandeurs d'amplitude : tension, courant et pression acoustique. Utilisez la forme 10·log (divisez par 10) pour la puissance et l'intensité.
  • La forme 20·log pour la tension suppose que les tensions d'entrée et de sortie sont mesurées aux bornes d'impédances égales. Si les impédances diffèrent, le rapport de tensions ne correspond plus directement au rapport de puissances.

Règles empiriques :

  • Chaque +20 dB multiplie la tension par 10 ; chaque -20 dB la divise par 10.
  • Chaque +10 dB multiplie la puissance par 10 ; chaque -10 dB la divise par 10.
  • Les étages en cascade s'additionnent en dB mais se multiplient en rapports. Par exemple, un étage de +10 dB suivi d'un étage de -3 dB donne +7 dB au total.
Publicité

Comment convertir des dB en rapport à la main

  1. Choisissez le diviseur : 20 pour un rapport d'amplitude (tension, courant, pression acoustique) ou 10 pour un rapport de puissance.
  2. Divisez le gain \(G\) par ce diviseur.
  3. Élevez 10 à cette puissance : \(\text{rapport} = 10^{G/20}\) ou \(10^{G/10}\).
  4. Pour un \(G\) négatif, calculez le résultat pour \(|G|\) puis prenez l'inverse. Exemple : pour -6 dB en tension, \(10^{6/20} = 10^{0.3} \approx 1.9953\), donc le rapport vaut \(1/1.9953 \approx 0.5012\).

Raccourci : décomposez la valeur en dB en parties de 10 dB, 3 dB et 1 dB, puis multipliez leurs facteurs. Pour la puissance, 10 dB ≈ ×10, 3 dB ≈ ×2 et 1 dB ≈ ×1,26. Pour la tension, 20 dB = ×10, 6 dB ≈ ×2 et 3 dB ≈ ×1,41.

Exemple : 13 dB = 10 dB + 3 dB, donc le rapport de puissance ≈ 10 × 2 = 20×. La valeur exacte est \(10^{13/10} \approx 19{,}95\).

FAQ

Pourquoi deux rapports différents ? Parce que le dB ramène à la fois l'amplitude et la puissance sur une même échelle ; un même nombre de dB correspond à un facteur d'amplitude plus faible qu'un facteur de puissance.

Que signifie un dB négatif ? Une perte ou une atténuation ; les deux rapports restent positifs mais passent sous la valeur 1.

Est-ce que 3 dB double vraiment la puissance ? Approximativement — \(10^{\frac{3}{10}} \approx 1{,}995\), donc +3 dB est très proche d'un doublement de la puissance, et +6 dB correspond à peu près à un doublement de la tension.
