차압 계산기

계산 입력

상류 압력 P1

하류 압력 P2

압력 단위 psi bar kPa Pa mmHg inH2O

결과

차압 (ΔP)

40

psi

상류 P1	100 psi
하류 P2	60 psi
크기 |ΔP|	40 psi

차압이란 무엇인가요?

차압(ΔP, "델타 P")이란 시스템 내 서로 다른 두 지점에서 측정한 압력의 차이를 말합니다. 유체역학과 공정 엔지니어링에서 가장 중요한 물리량 중 하나로, 오리피스 플레이트나 벤투리관을 통과하는 유량 측정, 필터 막힘 감시, 탱크 내 액위 추적, 그리고 HVAC(공조) 설비와 펌프 시스템의 정상 작동 확인 등에 폭넓게 활용됩니다.

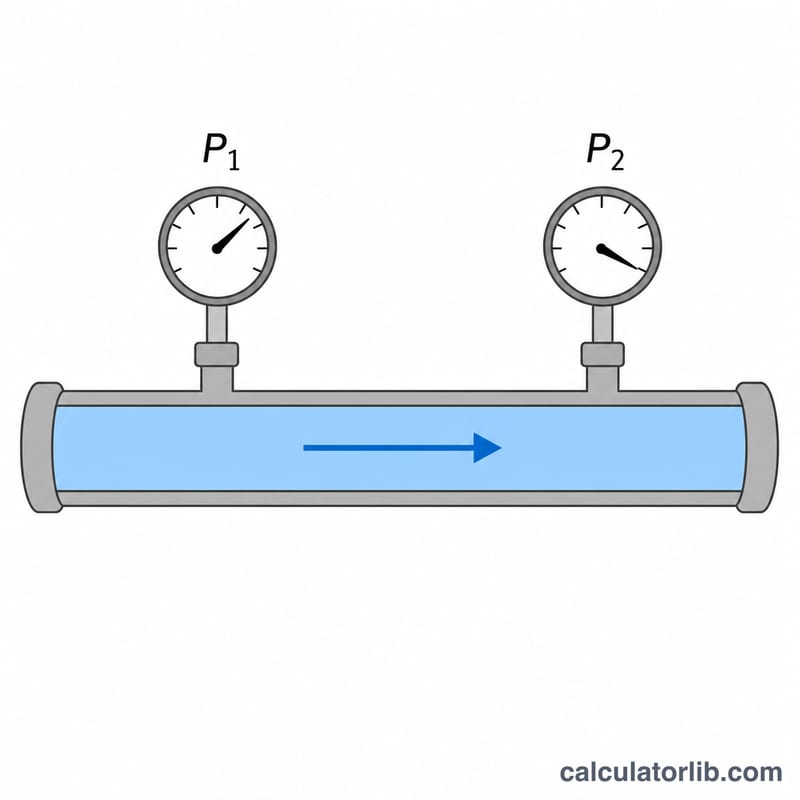

차압은 상류(P1) 측정값에서 하류(P2) 측정값을 뺀 값입니다.

계산기 사용 방법

상류(더 높은 쪽)의 압력을 P1에, 하류(더 낮은 쪽)의 압력을 P2에 입력한 뒤 압력 단위를 선택하세요. 두 값은 반드시 같은 단위를 사용해야 합니다. 계산기는 ΔP와 그 크기(절댓값)를 함께 보여줍니다. ΔP가 양수이면 흐름 방향을 따라 압력이 떨어진다는 뜻이고, 음수이면 오히려 P2가 P1보다 높다는 의미입니다.

공식 설명

공식은 이보다 더 간단할 수 없습니다.

$$\Delta P = \text{P1 (Upstream)} - \text{P2 (Downstream)}$$

예를 들어 펌프가 100 psi(P1)로 유체를 보내고, 필터 출구에서 측정된 압력이 60 psi(P2)라면 다음과 같습니다.

$$\Delta P = 100 - 60 = 40 \text{ psi}$$

이 40 psi의 압력 강하는 필터를 통과하면서 손실된 에너지에 해당합니다. 시간이 지날수록 ΔP가 점점 커진다면 보통 필터가 막혀 가고 있어 정비가 필요하다는 신호입니다.

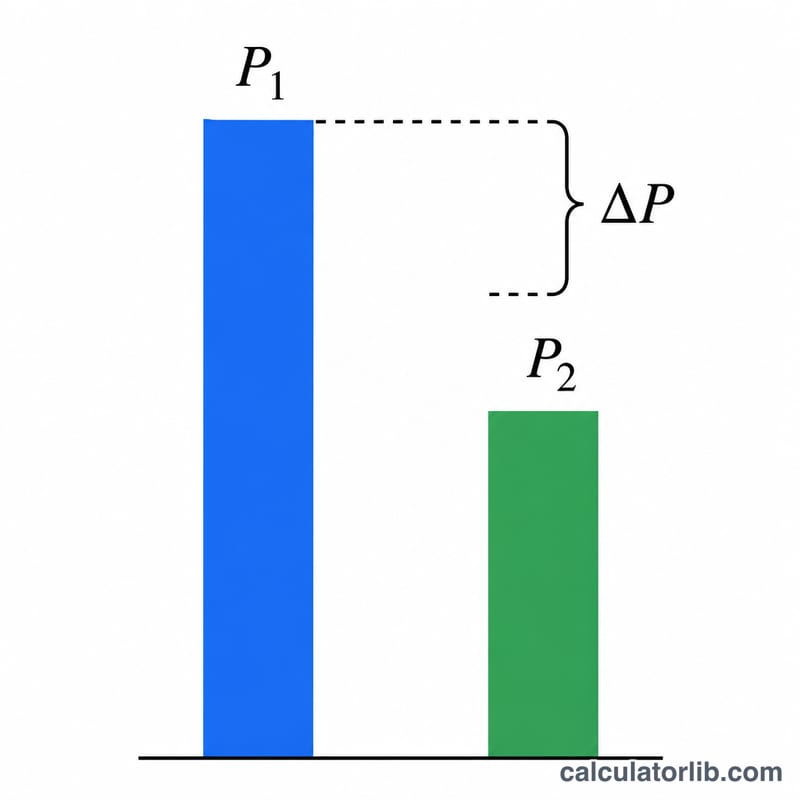

ΔP는 P1과 P2의 높이 차이와 같습니다.

계산 예시

한 오리피스 미터에서 입구 압력이 5.5 bar, 출구 압력이 4.2 bar로 측정되었습니다. 차압은 \(5.5 - 4.2 = 1.3 \text{ bar}\)이며, 이 값을 유량 공식에 대입하면 체적 유량을 추정할 수 있습니다.

자주 묻는 질문

ΔP가 음수가 될 수도 있나요? 네. P2가 P1보다 크면 결과가 음수가 되며, 이는 역방향 압력을 의미합니다. 크기(절댓값) 항목은 부호와 관계없이 차이의 절대적인 크기를 보여줍니다.

두 압력은 반드시 같은 단위여야 하나요? 그렇습니다. 계산기는 입력된 값을 그대로 빼기 때문에 P1과 P2는 같은 단위를 사용해야 합니다. 단위가 다르다면 먼저 변환해 주세요.

게이지 압력과 절대 압력의 차이는 무엇인가요? 두 측정값이 같은 기준(둘 다 게이지 또는 둘 다 절대)을 사용한다면, 빼기 과정에서 기준이 상쇄되므로 차압 값은 동일하게 나옵니다.
