스프링클러 방수량 계산기란?

이 계산기는 표준 수리식 \(Q = K \times \sqrt{P}\)를 이용해 소화 스프링클러나 노즐의 방수량을 산출합니다. 소방 설비 설계, 관개(스프링클러 살수), 수리 계산 분야에서 특정 작동 압력일 때 스프링클러가 얼마나 많은 물을 방출하는지 예측하는 데 널리 쓰입니다. 참고로 이 계산기는 미국식 단위인 GPM(분당 갤런)과 psi를 기준으로 하므로, 국내에서 사용하는 LPM·bar 단위와는 다르다는 점을 유의하세요.

사용 방법

스프링클러 헤드의 K-팩터(제조사가 제공하는 방수계수)와 헤드에서의 작동 압력(psi)을 입력하세요. 계산기는 분당 갤런(GPM) 단위의 방수량과 시간당 환산값을 함께 보여줍니다. 대표적인 K-팩터 값으로는 표준 분사형 스프링클러의 5.6, 대구경 헤드의 8.0이 있습니다.

공식 풀이

핵심 공식은 다음과 같습니다.

$$Q = K \times \sqrt{P}$$

여기서 \(Q\)는 방수량(GPM), \(K\)는 방수계수(단위는 GPM/√psi), \(P\)는 압력(psi)을 의미합니다. 방수량은 압력의 제곱근에 비례하기 때문에 압력을 두 배로 올려도 방수량이 두 배가 되지는 않으며, 약 1.41배만큼만 증가합니다.

광고

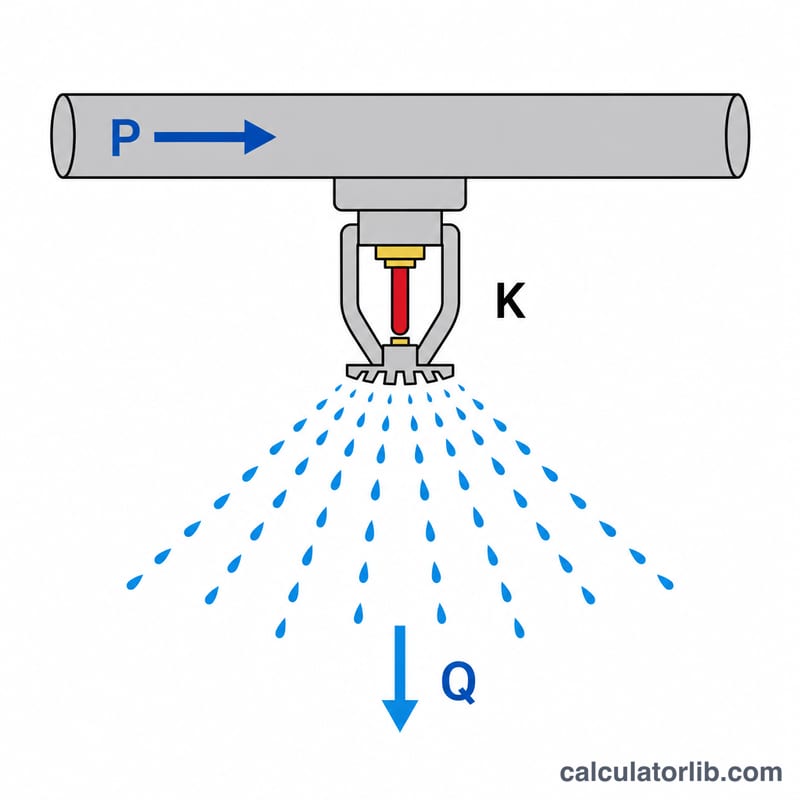

K-팩터와 압력이 표시된, 물을 방출하는 소화 스프링클러 헤드 다이어그램
방출 유량 \(Q\)는 압력 \(P\)에 따라 증가하며, 스프링클러의 K-팩터로 환산됩니다.

계산 예시

K-팩터가 5.6인 스프링클러가 50 psi에서 작동한다고 가정해 봅시다. 이때 다음과 같습니다.

$$Q = 5.6 \times \sqrt{50} = 5.6 \times 7.0711 = 39.6 \text{ GPM}$$

한 시간 동안 이 헤드는 약 2,376 갤런을 방출하게 됩니다.

일반적인 스프링클러 K-계수 및 공칭 오리피스 크기

K-계수는 \(Q = K\sqrt{P}\)를 통해 방수량과 압력을 연결하며, 여기서 Q는 분당 미국 갤런(GPM), P는 psi 단위입니다. 이 표는 일반적인 북미(NFPA 13 방식) 관례를 따릅니다. 미터법 K(L/min/√bar)는 미국 K × 14.4를 반올림한 값입니다. 공칭 오리피스 크기와 각 K에서 제공되는 스프링클러 유형은 제조사와 인증에 따라 다르므로, 항상 해당 스프링클러의 데이터 시트와 인증 내용을 확인하십시오.

K-계수 (GPM/√psi) 공칭 오리피스 일반적인 유형 / 용도 미터법 K (L/min/√bar)
1.4 1/4 인치 소형 오리피스, 특수 목적 및 일부 주거용/경위험 설계 ≈ 20.2
2.8 3/8 인치 소형 오리피스, 경위험 / 주거용 ≈ 40.3
4.2 7/16 인치 소형 오리피스, 경위험 및 주거용 설계 ≈ 60.5
5.6 1/2 인치 표준 살수형 스프링클러(가장 일반적인 K) ≈ 80.6
8.0 17/32 인치 대형 오리피스, 고위험 용도 시설 ≈ 115.2
11.2 5/8 인치 대형 오리피스, ESFR 및 고위험 저장 ≈ 161.3
14.0 3/4 인치 ESFR 및 대형 액적 스프링클러 ≈ 201.6
16.8 ≈ 3/4 인치 (가변) ESFR 및 대형 액적 스프링클러 ≈ 241.9
19.6 ≈ 7/8 인치 (가변) 고적재 저장용 ESFR ≈ 282.2
25.2 ≈ 1 인치 (가변) 고적재 저장용 ESFR ≈ 362.9

K-계수가 클수록 오리피스도 커지므로, 같은 압력에서 스프링클러가 더 많은 물을 방출합니다.

서로 다른 K-계수 및 압력에서의 유량 비교

각 값은 \(Q = K\sqrt{P}\)로 계산하고 0.1 GPM 단위로 반올림한 것입니다. 예를 들어, K 5.6 스프링클러가 15 psi에서 방수하는 양은 \(5.6 \times \sqrt{15} = 5.6 \times 3.873 = \) 21.7 GPM입니다. K 11.2 스프링클러가 25 psi에서 방수하는 양은 \(11.2 \times \sqrt{25} = 11.2 \times 5 = \) 56.0 GPM입니다.

압력 (psi) √P K 5.6 (GPM) K 8.0 (GPM) K 11.2 (GPM) K 14.0 (GPM)
7 2.646 14.8 21.2 29.6 37.0
15 3.873 21.7 31.0 43.4 54.2
25 5.000 28.0 40.0 56.0 70.0
50 7.071 39.6 56.6 79.2 99.0
75 8.660 48.5 69.3 97.0 121.2

압력 효과: 유량은 압력의 제곱근에 비례하여 변하므로, 압력을 두 배로 높이면 유량은 \(\sqrt{2} \approx 1.414\)배가 되며, 이는 약 41%만 증가하는 것입니다. K 5.6에서 압력을 25 psi에서 50 psi로 올리면 유량은 28.0에서 39.6 GPM으로 증가합니다(+41%). 유량을 두 배로 늘리려면 압력을 네 배로 높여야 합니다.

광고

유량 및 압력 단위 환산

주요 환산 계수

  • 1 GPM (미국) = 3.7854 L/min
  • 1 psi = 0.06895 bar = 6.895 kPa
  • 미터법 K (L/min/√bar) = 미국 K × 14.4
  • 미국 K = 미터법 K ÷ 14.4

계수 14.4는 반올림한 값이므로(더 정확한 값은 약 14.42), 환산된 K 값은 근사치입니다. 스프링클러 데이터 시트에는 반올림 방식이 다른 미터법 K 값이 표기되어 있을 수 있습니다.

환산 예시

  • 미국 K 5.6 × 14.4 ≈ 미터법 K 80.6.
  • 미터법 K 115.2 ÷ 14.4 = 미국 K 8.0.
  • 10 psi × 0.06895 = 0.69 bar.
GPM L/min
10 37.9
20 75.7
50 189.3
100 378.5
압력 (psi) bar kPa
7 0.48 48.3
15 1.03 103.4
25 1.72 172.4
50 3.45 344.7
75 5.17 517.1

자주 묻는 질문

K-팩터란 무엇인가요? 스프링클러의 공칭 방수계수로, 오리피스(분출구) 크기에 따라 결정되며 제조사가 제공합니다.

어떤 압력값을 입력해야 하나요? 정수압(static pressure)이 아니라 스프링클러 헤드에서 실제로 확보되는 잔류압(residual pressure)을 사용하세요.

관개용 스프링클러에도 적용되나요? 네, 제조사 K-팩터와 그에 맞는 압력 단위를 사용한다면 동일한 제곱근 관계가 그대로 적용됩니다.
