Что такое тепловое сопротивление?

Тепловое сопротивление (\(R\)) показывает, насколько сильно слой материала препятствует кондуктивному переносу тепла. Чем выше значение \(R\), тем лучше теплоизоляция: при той же разнице температур через материал проходит меньше тепла. Это базовая величина в строительной теплофизике, в системах охлаждения электроники и в инженерных расчётах теплопередачи. Калькулятор использует соотношение для стационарной теплопроводности, чтобы найти \(R\) по геометрии слоя и свойствам материала.

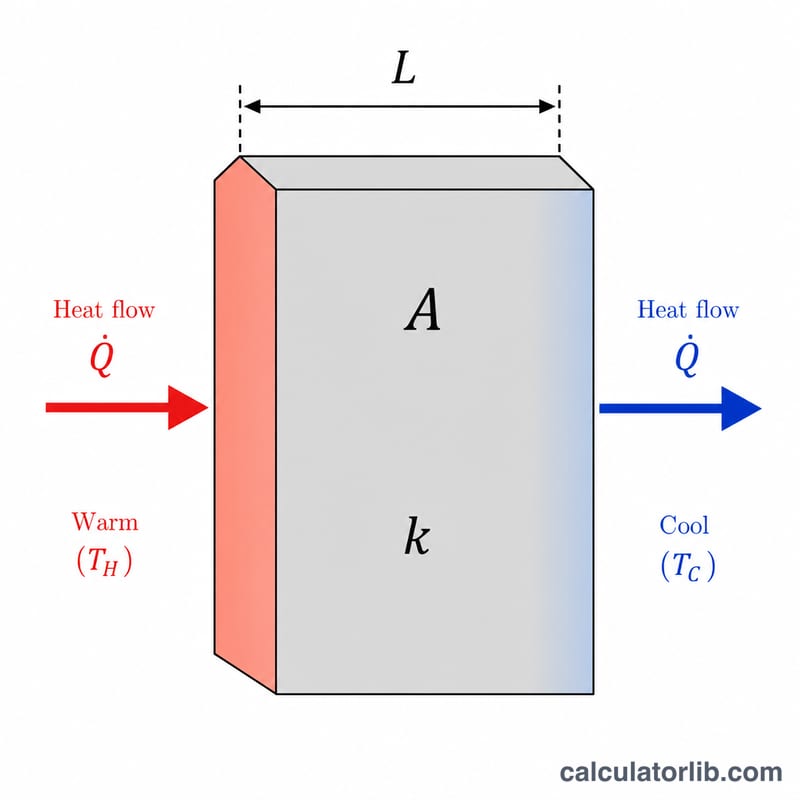

Поперечное сечение пластины материала, через которую идёт тепло: толщина L, площадь A, теплопроводность k
Тепло проходит через пластину толщиной \(L\) и площадью \(A\); сопротивление растёт с \(L\) и падает с \(k\) и \(A\).

Как пользоваться калькулятором

Введите три значения: толщину материала \(L\) в метрах (расстояние, которое должно пройти тепло), теплопроводность \(k\) в Вт/(м·К) (свойство материала) и площадь \(A\) в квадратных метрах, через которую проходит тепловой поток. Калькулятор вернёт тепловое сопротивление \(R\) в кельвинах на ватт (К/Вт) и тепловую проводимость \(U = 1/R\) в Вт/К.

Разбор формулы

Основное уравнение выглядит так:

$$R = \frac{\text{Толщина } L}{\text{Теплопроводность } k \cdot \text{Площадь } A}$$

Сопротивление растёт с увеличением толщины, ведь теплу приходится преодолевать большее расстояние, и уменьшается при росте теплопроводности или площади, поскольку и то, и другое облегчает прохождение тепла. Материалы с низким \(k\) (например, пенопласт или стекловолокно, \(k \approx 0{,}04\) Вт/(м·К)) дают высокое сопротивление и служат хорошими теплоизоляторами, тогда как металлы (высокое \(k\)) дают очень низкое сопротивление.

Реклама

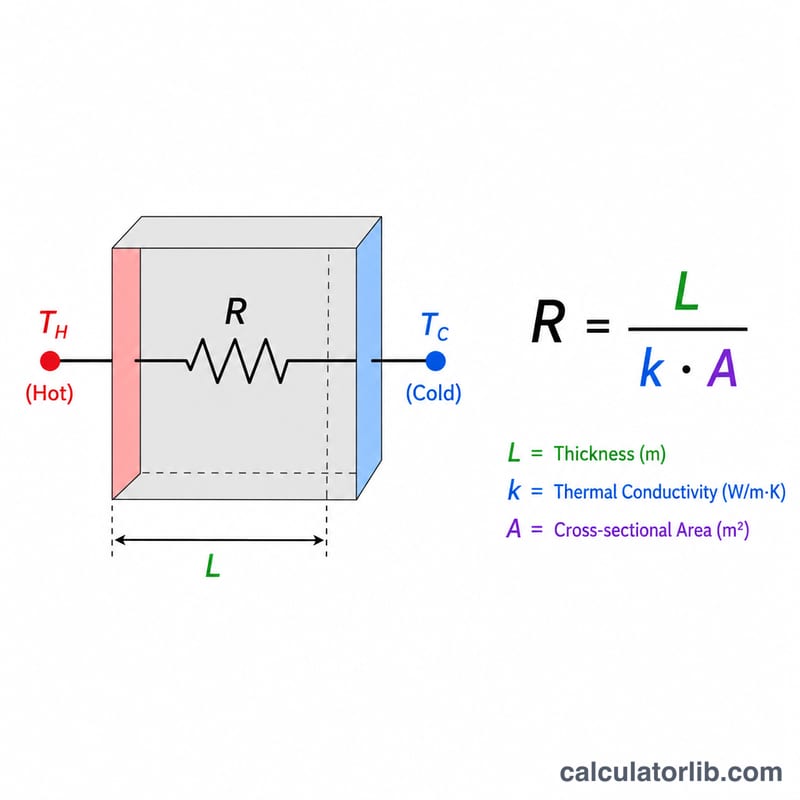

Тепловое сопротивление в виде резистора между горячей и холодной гранями, формула R = L/(kA)
Тепловое сопротивление ведёт себя как электрический резистор между горячей и холодной поверхностями.

Пример расчёта

Возьмём пенопластовую панель толщиной \(0{,}1\) м с теплопроводностью \(k = 0{,}04\) Вт/(м·К), закрывающую площадь \(10\) м². Тогда

$$R = \frac{0{,}1}{0{,}04 \times 10} = \frac{0{,}1}{0{,}4} = 0{,}25 \ \text{К/Вт}$$

Проводимость составит \(U = 1/0{,}25 = 4\) Вт/К — то есть через панель проходит 4 ватта на каждый кельвин разницы температур.

Частые вопросы

В каких единицах ведётся расчёт? В единицах СИ: метры, Вт/(м·К) и м², что даёт сопротивление в К/Вт.

Чем R-value отличается от этого \(R\)? В строительстве «R-value» — это, как правило, удельное сопротивление, отнесённое к площади (\(R = L/k\), единицы м²·К/Вт). Этот калькулятор учитывает площадь и даёт абсолютное сопротивление всей конструкции в К/Вт. Обратите внимание: в строительных нормах разных стран обозначения и единицы могут отличаться.

Можно ли складывать слои? Да — для слоёв, соединённых последовательно, общее сопротивление равно сумме сопротивлений \(R\) каждого слоя.

Типичные значения теплопроводности (k) распространённых материалов

В таблице приведены примерные значения коэффициента теплопроводности k в Вт/(м·К) при температуре около 20–25 °C. Используйте её, чтобы выбрать начальное значение для поля теплопроводности. Чем ниже k, тем лучше материал сопротивляется теплопотоку.

Материал k (Вт/м·К), прибл.
Медь 385–400
Алюминий 205–237
Углеродистая сталь 45–54
Нержавеющая сталь около 15
Бетон 1,0–1,7
Стекло около 1,0
Кирпич 0,6–1,0
Вода около 0,6
Мягкая древесина (поперёк волокон) 0,12–0,15
Пенополистирол (EPS) 0,033–0,040
Минеральная вата / стекловата 0,032–0,044
Пенополиуретан 0,022–0,028
Неподвижный воздух около 0,026

Примечание: это типичные значения, а не гарантированные. Реальная теплопроводность зависит от плотности, влажности, температуры и технологии производства. Например, влажная изоляция проводит заметно больше тепла. Для проектных расчётов используйте значение, заявленное производителем, или значение из соответствующего стандарта.

Реклама

Сравнение термического сопротивления для разных материалов и толщин

Все случаи рассчитаны для фиксированной площади A = 1 м². Термическое сопротивление: R = L / (k·A) в К/Вт. Теплопроводность (проводимость): G = 1/R в Вт/К.

Случай L (м) k (Вт/м·К) R (К/Вт) Проводимость (Вт/К)
Пенопласт 0,1 0,04 2,5 0,4
Бетон 0,1 1,4 0,0714 14
Медь 0,01 400 0,000025 (2,5×10⁻⁵) 40 000
Стекло 0,005 1,0 0,005 200
Стекловата 0,2 0,04 5 0,2

Влияние увеличения толщины или площади (пример с пенопластом)

Изменение относительно случая: пенопласт 0,1 м, 1 м² R (К/Вт) Проводимость (Вт/К)
Базовый случай: L = 0,1 м, A = 1 м² 2,5 0,4
Удвоенная толщина: L = 0,2 м, A = 1 м² 5 (R удваивается) 0,2
Удвоенная площадь: L = 0,1 м, A = 2 м² 1,25 (R уменьшается вдвое) 0,8

R пропорционально толщине и обратно пропорционально как теплопроводности, так и площади. Плита площадью 1 м² из пенопласта толщиной 0,1 м сопротивляется теплопотоку примерно в 35 раз сильнее, чем такая же по толщине плита из бетона (2,5 против 0,0714 К/Вт). Тонкая медная пластина практически не создаёт сопротивления.

Ручной расчёт послойного (последовательного) термического сопротивления

  1. Переведите в СИ. Используйте толщину в метрах (1 см = 0,01 м, 1 мм = 0,001 м), площадь в м² и k в Вт/(м·К).
  2. Вычислите сопротивление каждого слоя: \(R_i = \dfrac{L_i}{k_i A}\).
  3. Сложите для последовательного пакета (тепло проходит через слой за слоем на одной и той же площади): \(R_{total} = R_1 + R_2 + \dots + R_n\).
  4. Вычислите проводимость: \(G = \dfrac{1}{R_{total}}\) в Вт/К.
  5. При необходимости найдите тепловой поток: \(Q = \dfrac{\Delta T}{R_{total}}\) в ваттах, где ΔT — разность температур по всему пакету.

Параллельные пути: когда тепло может проходить по нескольким параллельным путям (например, по стойкам рядом с утеплителем), их объединяют по формуле \(\dfrac{1}{R_{total}} = \sum \dfrac{1}{R_i}\). Параллельные пути делают общее сопротивление меньше, чем у самого малого отдельного пути.

Пример с двумя слоями

Участок стены площадью A = 2 м² имеет слой стекловаты толщиной 0,10 м (k = 0,04 Вт/м·К) и слой бетона толщиной 0,15 м (k = 1,4 Вт/м·К). Разность температур составляет 20 K.

  1. Стекловата: \(R_1 = \dfrac{0{,}10}{0{,}04 \times 2} = \dfrac{0{,}10}{0{,}08} = \)1,25 К/Вт
  2. Бетон: \(R_2 = \dfrac{0{,}15}{1{,}4 \times 2} = \dfrac{0{,}15}{2{,}8} \approx 0{,}0536\) К/Вт
  3. Итого: \(R_{total} = 1{,}25 + 0{,}0536 \approx 1{,}304\) К/Вт
  4. Проводимость: \(G = \dfrac{1}{1{,}304} \approx 0{,}767\) Вт/К
  5. Тепловой поток: \(Q = \dfrac{20}{1{,}304} \approx 15{,}3\) Вт

Слой утеплителя составляет около 96% общего сопротивления, поэтому улучшение именно его даёт гораздо больший эффект, чем замена бетона. Этот расчёт учитывает только теплопроводность и не учитывает пограничные (воздушные) сопротивления, конвекцию и излучение.
