3 Fazlı Gerilim Düşümü Hesaplama

3 Fazlı Gerilim Düşümü Hesaplama

Yükselen AI Skill PRO

Hesaplamaya Girin

Formül

Vdrop=3·I·R·PFburada{R=ρ·LA\begin{gathered} V_{drop} = \sqrt{3} \cdot \text{I} \cdot R \cdot \text{PF} \\[1.5em] \text{burada}\quad \left\{ \begin{aligned} R &= \dfrac{{\rho} \cdot \text{L}}{\text{A}} \end{aligned} \right. \end{gathered}
Hesaplama adımlarını göster (2)
  1. Gerilim Düşümü (%)

    Vdrop%=3·I·ρ·LA·PFV×100%V_{drop\%} = \frac{\sqrt{3} \cdot \text{I} \cdot \dfrac{{\rho} \cdot \text{L}}{\text{A}} \cdot \text{PF}}{\text{V}} \times 100\%

    Hat-hat geriliminin yüzdesi olarak gerilim düşümü

  2. Yük Ucundaki Gerilim

    Vload=V−VdropV_{load} = \text{V} - V_{drop}

    Hat-hat gerilimi eksi gerilim düşümü

Kullanım istatistikleri

Reklam

Sonuç

Gerilim Düşümü
4,09
volt (V)
Gerilim Düşümü (%) 1,023 %
İletken Direnci 0,0875 Ω
Yük Ucundaki Gerilim 395,91 V

Bu sayfadaki bir hatayı bildir

3 Fazlı Gerilim Düşümü Hesaplama Aracı Nedir?

Bu araç, dengeli üç fazlı bir kablo hattı boyunca kaybedilen gerilimi tahmin eder. Aşırı gerilim düşümü; aydınlatmanın sönükleşmesine, aşırı ısınmaya, gereksiz açma (tripleme) sorunlarına ve motorların verimsiz çalışmasına yol açar. Bu nedenle çoğu tesisat standardı, gerilim düşümünü anma geriliminin yaklaşık %3–5'i ile sınırlar. Hesaplayıcı metrik birimlerle çalışır ve dengeli her türlü üç fazlı AC devresine uygulanabilir.

Formül

Fazlar arası (hat-hat) gerilim düşümü şöyledir:

$$V_{drop} = \sqrt{3} \times I \times R \times \cos\phi$$

Burada \(I\) = amper cinsinden yük akımı, \(R\) = ohm cinsinden tek yön iletken direnci ve \(\cos\phi\) = güç faktörüdür. İletken direnci şu şekilde bulunur:

$$R = \frac{\rho \, L}{A}$$

burada \(\rho\) = \(\Omega\cdot\text{mm}^2/\text{m}\) cinsinden özdirenç (bakır için yaklaşık 0,0175, alüminyum için 0,028), \(L\) = metre cinsinden tek yön uzunluk ve \(A\) = \(\text{mm}^2\) cinsinden kesit alanıdır. Yüzde düşüm ise \(\frac{V_{drop}}{V_{LL}} \times 100\) ile hesaplanır.

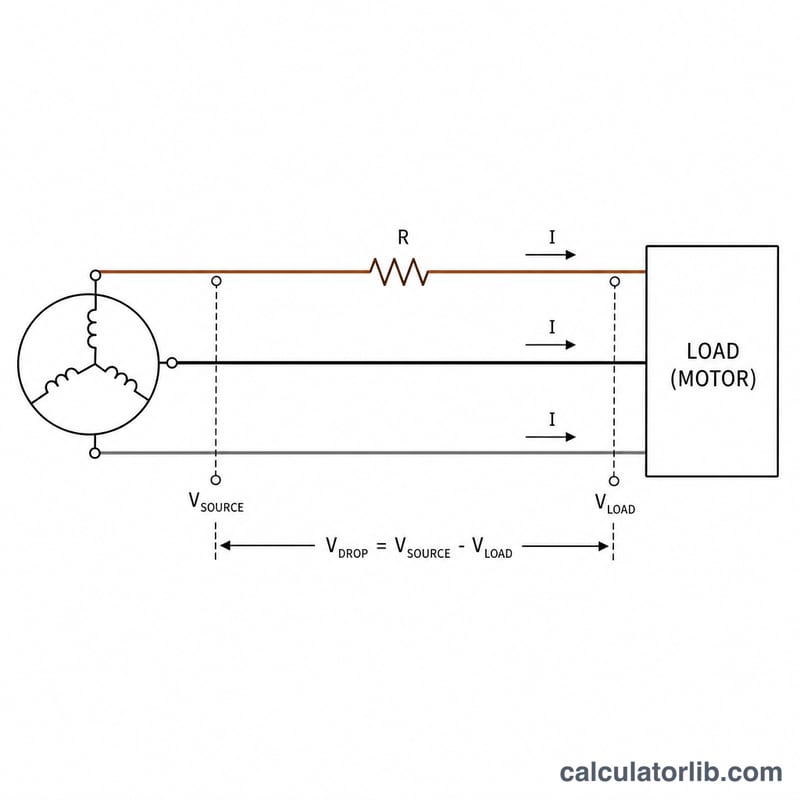

Kaynağı, üç iletkeni ve yükü, kablo boyunca gerilim düşümüyle gösteren üç fazlı devre şeması
Üç fazlı bir sistemde gerilim düşümü, kaynak ile yük arasındaki her iletkende oluşur.

Nasıl Kullanılır?

Yük akımını, tek yön kablo uzunluğunu, iletken malzemesinin özdirencini, kesit alanını, güç faktörünü ve hat-hat sistem gerilimini girin. Hesaplayıcı; düşen volt değerini, yüzde düşümü, iletken direncini ve yük ucundaki sonuç gerilimini verir.

Reklam

Örnek Hesaplama

30 A'lik bir yük, 400 V sistemde 0,9 güç faktöründe 50 m uzunluğunda 10 mm² bakır kabloyla (\(\rho = 0,0175\)) besleniyor. Direnç şöyledir:

$$R = \frac{0.0175 \times 50}{10} = 0.0875\,\Omega$$

Gerilim düşümü:

$$V_{drop} = \sqrt{3} \times 30 \times 0.0875 \times 0.9 \approx 4.09\,\text{V}$$

yani 400 V'un yaklaşık \(1.02\%\)'sidir — tipik sınırların oldukça altında.

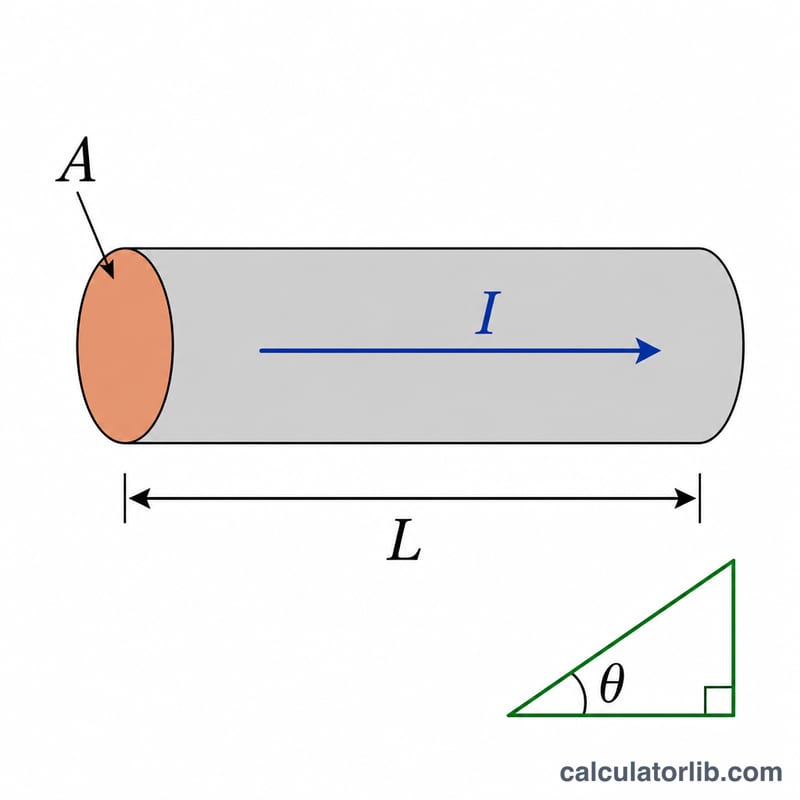

Uzunluğu, iletken kesitini ve akımı gösteren kablo kesit şeması
Hesaplamanın temel girdileri: kablo uzunluğu, iletken kesit alanı, akım ve güç faktörü.

Sıkça Sorulan Sorular

\(\sqrt{3}\) çarpanı neden var? Dengeli bir üç fazlı sistemde hat-hat düşümü, faz başına düşümle \(\sqrt{3}\) oranında ilişkilidir ve bu da bilinen \(\sqrt{3} \, I R \cos\phi\) ifadesini verir.

Reaktansı da hesaba katmalı mıyım? Bu basitleştirilmiş model yalnızca direnci kullanır; küçük kesitli kablolar için bu yeterince doğrudur. Büyük iletkenlerde ve uzun hatlarda kablo reaktansı \(X\sin\phi\) de katkıda bulunur ve düşümü artırır.

Tek yön mü, gidiş-dönüş mü? Tek yön uzunluğu girin. Üç fazlı formül iletken geometrisini zaten hesaba kattığı için mesafeyi ikiye katlamanıza gerek yoktur.
