什麼是並聯電阻計算器?
並聯電阻計算器是一種用來計算電路中多個電阻並聯時等效電阻的工具。當電阻以並聯方式連接時,總電阻一定會小於電路中數值最小的那一個電阻。
何時會用到並聯電阻計算器?
在以下這些情況下,你可能會需要使用並聯電阻計算器:
- 設計電路時需要某個特定的電阻值,但市面上沒有現成的標準規格元件可用
- 分析較複雜的電路,以判斷各並聯支路所呈現的等效電阻
- 計算並聯電路中的電流分配,以利電源管理與電路保護的規劃
範例

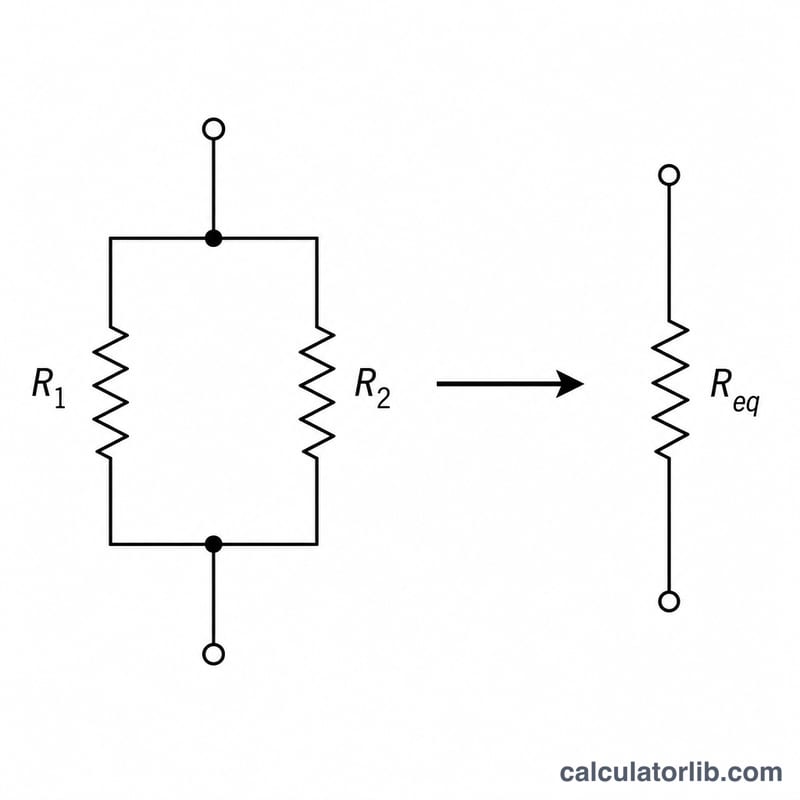

範例一:兩個電阻並聯
計算一個 100 Ω 電阻與一個 220 Ω 電阻並聯後的等效電阻。
| 參數 | 數值 |
|---|---|
| R1 | 100 Ω |
| R2 | 220 Ω |
| 等效電阻(Req) | 68.75 Ω |
套用公式計算:
$$R_{eq} = \frac{R_1 \times R_2}{R_1 + R_2} = \frac{100 \times 220}{100 + 220} = \frac{22000}{320} = 68.75 \ \Omega$$
相關計算器
你或許也會用到以下這些相關的計算器:
- 串聯電阻計算器-計算多個電阻串聯時的總電阻
- 歐姆定律計算器-計算電路中的電壓、電流、電阻與功率
- LED 限流電阻計算器-找出 LED 電路所需的適當電阻值
相關計算機
如何手算並聯電阻
對於任何數量的並聯電阻,請遵循以下步驟:
- 計算每個電阻的倒數。將每個電阻 \(R_i\) 轉換為其電導 \(1/R_i\)(單位為西門子,S)。
- 將倒數相加。將所有電導相加以獲得總電導:$$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n}$$
- 倒轉總值。取該和的倒數以回到歐姆:$$R_{eq} = \left( \sum_{i=1}^{n} \frac{1}{R_i} \right)^{-1}$$
- 檢查結果的合理性。等效電阻必須小於該組中最小的電阻。
恰好兩個電阻的捷徑(積除以和)
只有兩個電阻時,您可以跳過倒數並使用積除以和的規則:
$$R_{eq} = \frac{R_1 \times R_2}{R_1 + R_2}$$例如,當 \(R_1 = 6\,\Omega\) 和 \(R_2 = 3\,\Omega\) 時:
$$R_{eq} = \frac{6 \times 3}{6 + 3} = \frac{18}{9} = 2\ \Omega$$相等電阻的捷徑
如果所有 \(N\) 個電阻具有相同的值 \(R\),只需進行除法:
$$R_{eq} = \frac{R}{N}$$這是通用公式的特殊情況,是處理匹配電阻的最快方法(例如,將相同電阻並聯以增加功率處理能力)。
關鍵術語和變數
- 等效電阻 (\(R_{eq}\))
- 單一電阻值,可以替代整個電阻網路而不改變在相同施加電壓下的總電流。對於並聯電阻,它總是小於最小分支。
- 電阻器
- 被動的雙端子元件,阻礙電流流動,根據歐姆定律按與電流成比例的方式降低電壓,\(V = IR\)。
- 歐姆 (\(\Omega\))
- 電阻的國際單位制單位。一歐姆是一伏特的電位差驅動一安培電流的電阻(\(1\,\Omega = 1\,\text{V}/\text{A}\))。

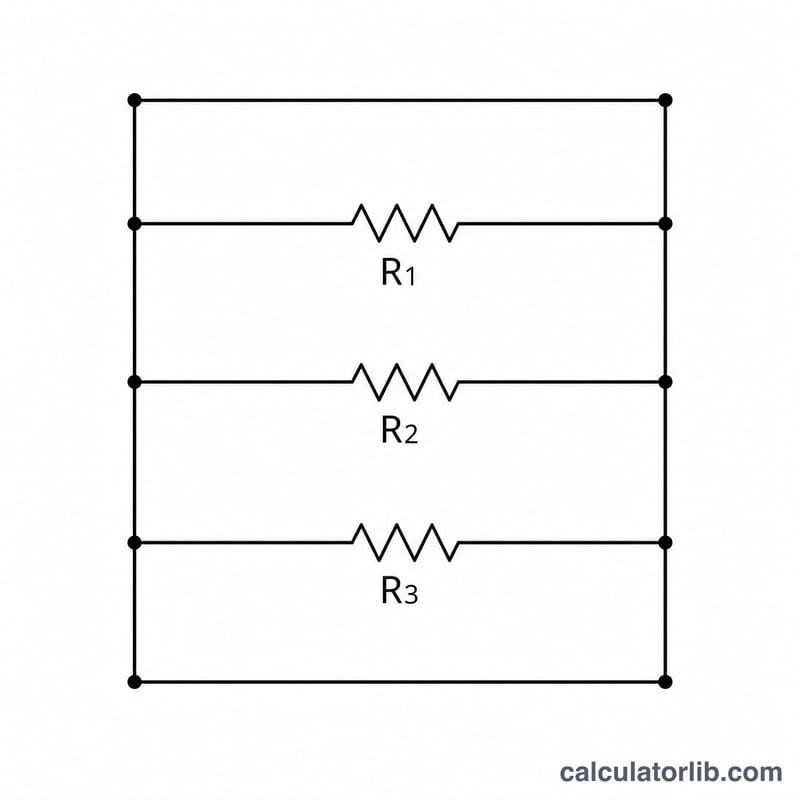

- 並聯連接
- 一種排列方式,其中每個電阻都連接在相同的兩個節點之間,因此每個電阻經歷相同的電壓,而總電流在分支之間分流。
- 節點
- 一個公共電氣連接點,其中兩個或多個元件端子相遇。在並聯電路中,所有電阻器共享相同的一對節點。
- 電導 (\(G = 1/R\))
- 電阻的倒數,以西門子 (S) 為單位。因為並聯電阻的電導直接相加,\(G_{eq} = G_1 + G_2 + \cdots + G_n\),所以它通常是並聯計算中最自然的量。
