電阻色碼計算器的功能

這個計算器可以把標準的四環電阻解讀成以歐姆(Ω)為單位的阻值,同時算出容許誤差,以及由此推得的最小與最大阻值範圍。你不必死背色碼對照表,只要依序選出每一條色環的顏色,工具就會自動完成運算。它採用國際通用的電子色碼(全球皆適用),因此任何標準的四環碳膜或金屬膜電阻都能套用。

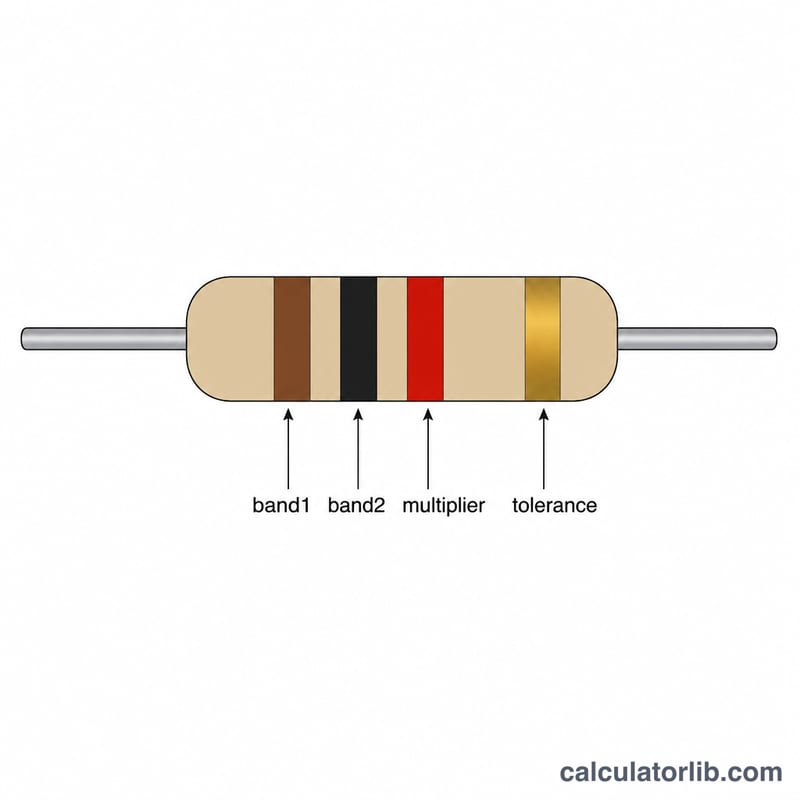

四色環電阻示意圖,色環分別標註為環1、環2、倍率和誤差
四色環電阻:前兩環表示數字,第三環為倍率,第四環為誤差。

各欄位說明

  • 第一環──第一位有效數字。顏色對應為:黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。
  • 第二環──第二位有效數字,採用相同的「顏色對數字」對照。
  • 倍率──兩位數字要乘上的 10 的次方。黑色 ×1、棕色 ×10、紅色 ×100、橙色 ×1k,以此類推;另外還有金色(×0.1)與銀色(×0.01)。
  • 誤差──實際阻值可能偏離標稱值的範圍:棕 ±1%、紅 ±2%、綠 ±0.5%、藍 ±0.25%、紫 ±0.1%、灰 ±0.05%、金 ±5%、銀 ±10%。
廣告

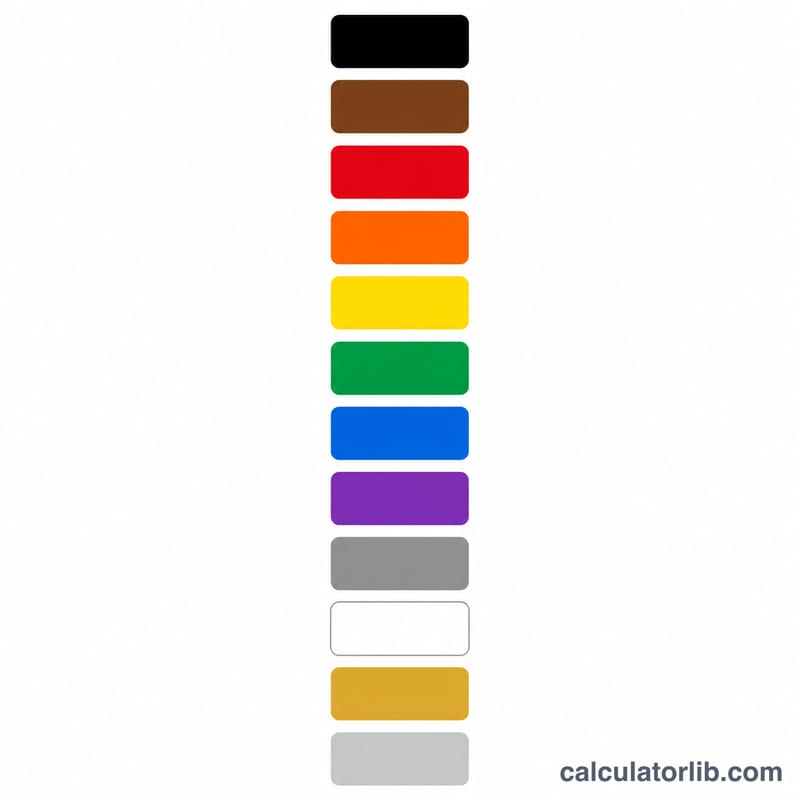

顏色代碼對照表,將每種顏色對應到相應的數字值
每種顏色對應一個數字、一個十的冪倍率和一個誤差百分比。

計算公式

計算器以下列方式組合各色環:

$$ R = \left(10 \cdot \text{Band 1} + \text{Band 2}\right) \times \text{Multiplier} $$ $$ \text{Range} = R \pm \frac{R \cdot \text{Tolerance (\%)}}{100} $$
  • 阻值 =(第一環 × 10 + 第二環)× 倍率
  • 誤差值 =(阻值 × 誤差%)÷ 100
  • 範圍 = 阻值 − 誤差值 → 阻值 + 誤差值

結果會自動換算單位:1,000,000 Ω 以上以 MΩ 顯示,1,000 Ω 以上以 kΩ 顯示,較小的數值則維持 Ω。

實際範例

假設一顆電阻的色環依序為 黃、紫、紅、金:

  • 第一環黃=4、第二環紫=7 → 兩位數字組成 47
  • 倍率紅=×100
  • 阻值 =(4 × 10 + 7)× 100 = 47 × 100 = 4,700 Ω = 4.70 kΩ
  • 誤差金=±5% → 4700 × 5 ÷ 100 = ±235 Ω
  • 因此實際阻值會落在 4,465 Ω 到 4,935 Ω 之間

範例電阻比較

下表使用 \(R = (10 \cdot D_1 + D_2) \times M\) 與 \(\text{範圍} = R \pm \frac{R \cdot T}{100}\),解碼五個常見的四環電阻,其中 \(D_1\) 和 \(D_2\) 為前兩個數字環,\(M\) 為乘數,\(T\) 為容差(%)。

色環(第1環-第2環-乘數-容差) 計算 電阻值 容差 最小–最大範圍
棕-黑-紅-金 \((10 \cdot 1 + 0) \times 100\) 1 kΩ(1,000 Ω) ±5% 950–1,050 Ω
紅-紅-棕-金 \((10 \cdot 2 + 2) \times 10\) 220 Ω ±5% 209–231 Ω
黃-紫-橙-銀 \((10 \cdot 4 + 7) \times 1000\) 47 kΩ ±10% 42.3–51.7 kΩ
棕-黑-綠-金 \((10 \cdot 1 + 0) \times 100000\) 1 MΩ ±5% 950 kΩ–1.05 MΩ
綠-藍-黑-棕 \((10 \cdot 5 + 6) \times 1\) 56 Ω ±1% 55.44–56.56 Ω

標準數字值:黑 0、棕 1、紅 2、橙 3、黃 4、綠 5、藍 6、紫 7、灰 8、白 9。容差色環:棕 ±1%、紅 ±2%、金 ±5%、銀 ±10%。

廣告

解讀您的結果

解碼得到的電阻值為標稱值,即製造商所要達到的目標值。標示該數值的實際電阻,其測量值應落在最小–最大範圍之內。例如,一顆標示 220 Ω ±5% 的電阻若測得 226 Ω,仍在容差範圍內,因為 \(220 \pm \frac{220 \cdot 5}{100} = 220 \pm 11\),得出 209–231 Ω。

  • 容差與E系列:標準值系列與容差相互對應。E12 系列通常搭配 ±10%,E24 搭配 ±5%,E96 搭配 ±1%。容差越小,每個十倍頻程內的標準值就越多,數值之間的間距也越近。
  • 測量值超出範圍:這可能表示電阻已損壞或漂移(常因過熱所致),也可能是在電路中測量(並聯路徑會降低讀數),或是色環讀錯。請檢查色環順序,並查看是否有變色或燒焦痕跡。測量時請將一端引腳從電路板上脫開。
  • 讀取方向:容差色環(金或銀)通常與其他色環間隔稍遠,並位於右側。金色與銀色從來不會作為第一位數字的顏色。

四環編碼的限制:編碼僅提供電阻值與容差,不顯示功率額定值(例如 1/4 W 或 1/2 W),需依實體尺寸或數據手冊判斷。五環電阻以三位有效數字(例如 1.00 kΩ ±1%)加上乘數與容差色環表示,因此本四環解碼器不適用於五環電阻。精密 ±1% 元件常以此方式標示,因為 E96 數值需要三位數字。

常見問題

色環要從哪一邊開始讀?把電阻拿好,讓誤差環(通常是金色或銀色)位於右側,再由左往右依序判讀。

為什麼沒有第三位數字的選項?這個工具處理的是四環電阻,只有前兩環是有效數字,第三環是倍率。五環電阻才會用到三條數字環。

如果沒有誤差環怎麼辦?傳統上少掉第四環代表誤差為 ±20%,不過標準色碼最低是從銀色(±10%)開始。
