Công Cụ Tính Lực Đột Dập

Công Cụ Tính Lực Đột Dập

Dẫn đầu AI Skill PRO

Nhập phép tính

Công thức

FN=Chu vi (mm)×Độ dày (mm)×Độ bền cắt (N/mm2)F_{N} = \text{Chu vi (mm)} \times \text{Độ dày (mm)} \times {{\text{Độ bền cắt (N/mm}^2\text{)}}}
Xem các bước tính (1)
  1. Tải trọng máy ép (tấn lực)

    Ft=Chu vi×Độ dày×Độ bền cắt9806.65F_{t} = \dfrac{\text{Chu vi} \times \text{Độ dày} \times \text{Độ bền cắt}}{9806.65}

    Quy đổi lực Newton sang tấn lực bằng cách chia cho 9806,65

Thống kê sử dụng

Quảng cáo

Kết quả

Lực đột cần thiết
70
kN (kilônewton)
Lực (Newton) 70.000 N
Lực (tấn lực) 7,138 tf
Diện tích mặt cắt 200 mm²

Báo lỗi nội dung trang này

Công cụ tính lực đột dập là gì?

Công cụ tính lực đột dập giúp ước tính lực mà máy ép cần để đột, xuyên hoặc cắt phôi qua kim loại tấm. Khi biết được lực này, bạn có thể chọn máy ép có tải trọng (tấn lực) phù hợp, lựa chọn dụng cụ đột thích hợp và tránh tình trạng quá tải gây hư hỏng thiết bị. Công cụ áp dụng cho mọi loại vật liệu tấm dẻo, miễn là bạn biết độ bền cắt của nó.

Cách sử dụng

Bạn nhập ba thông số: chu vi cắt (tổng chiều dài đường cắt, tính bằng milimét — với lỗ tròn thì bằng \(\pi \times\) đường kính), độ dày vật liệu tính bằng milimét, và độ bền cắt của vật liệu tính bằng MPa (tương đương N/mm²). Công cụ sẽ cho ra lực cần thiết theo đơn vị kilônewton, newton và tấn lực (tấn-lực).

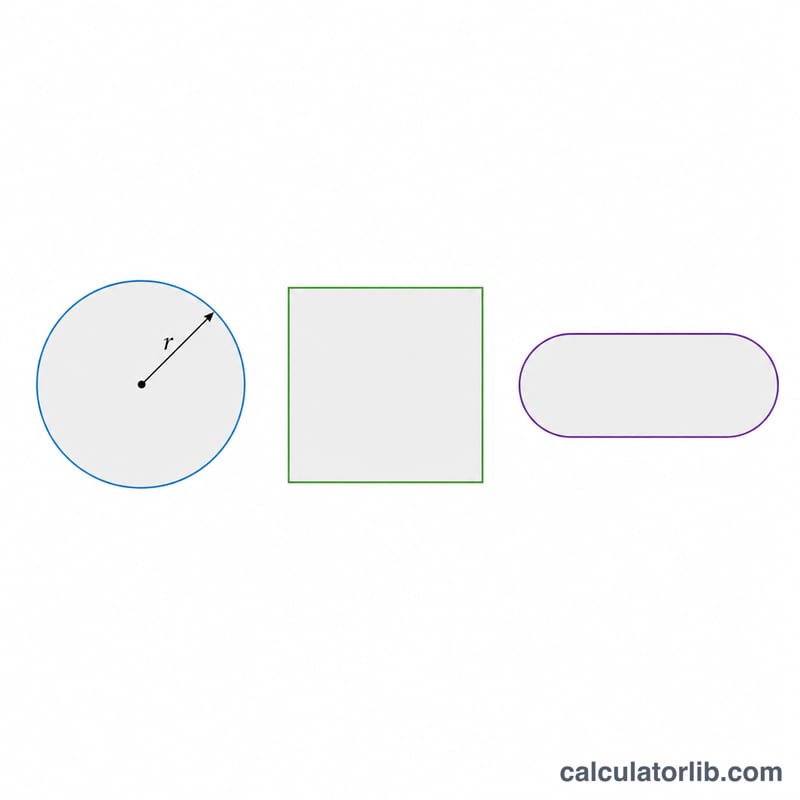

Hình nhìn từ trên so sánh các hình dạng chày với chu vi cắt của chúng
Chu vi P là tổng chiều dài cạnh cắt của bất kỳ hình dạng chày nào.

Giải thích công thức

Mô hình tính lực là

$$F = P \times t \times \tau$$

trong đó \(P\) là chu vi, \(t\) là độ dày và \(\tau\) là độ bền cắt. Tích \(P \times t\) chính là diện tích mặt phẳng cắt (mm²); nhân với độ bền cắt (N/mm²) sẽ cho ra lực tính bằng newton. Vì quá trình đột làm cắt trượt vật liệu dọc theo mép cắt chứ không kéo đứt nó ra, nên độ bền cắt — chứ không phải độ bền kéo — mới là đại lượng chính xác cần dùng. Để tham khảo nhanh: thép mềm có độ bền cắt khoảng 350 MPa, nhôm khoảng 110–170 MPa và thép không gỉ khoảng 520 MPa.

Quảng cáo

Ví dụ minh họa

Đột một lỗ đường kính 50 mm trên thép mềm dày 2 mm (\(\tau \approx 350\) MPa): chu vi =

$$\pi \times 50 \approx 157{,}08 \text{ mm}$$

Lực =

$$157{,}08 \times 2 \times 350 \approx 109\,956 \text{ N} \approx 110 \text{ kN} \approx 11{,}2 \text{ tấn lực}$$

Một máy ép 15 tấn có thể xử lý việc này một cách thoải mái.

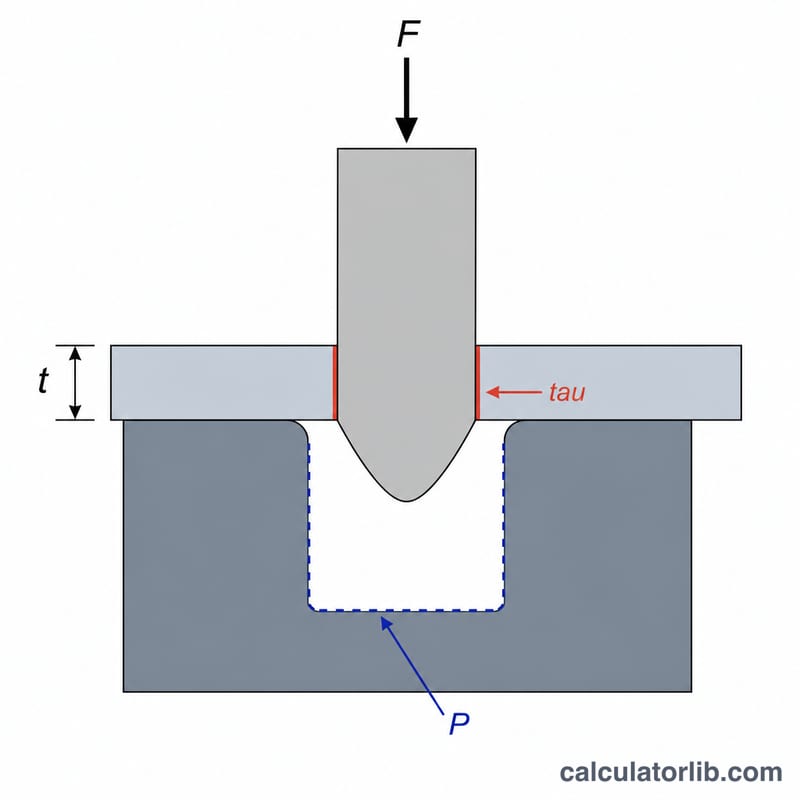

Sơ đồ chày đột xuyên qua tấm kim loại, thể hiện độ dày, chu vi cắt và mặt phẳng cắt
Lực đột phụ thuộc vào chu vi cắt (P), độ dày tấm (t) và độ bền cắt của vật liệu (τ).

Độ bền cắt điển hình của các loại tấm kim loại thông dụng

Công thức lực dập \(F = P \times t \times \tau\) cần giá trị độ bền cắt \(\tau\) của vật liệu. Vì 1 MPa = 1 N/mm², các giá trị tính bằng MPa có thể nhập trực tiếp vào ô độ bền cắt. Theo kinh nghiệm chung, độ bền cắt khoảng 0,6–0,8 lần giới hạn bền kéo. Các số liệu dưới đây là giá trị gần đúng, đã làm tròn, dùng cho mục đích chung.

Vật liệu Điều kiện / độ cứng ram Độ bền cắt gần đúng (MPa)
Thép cacbon thấp (thép mềm) Ủ đến cán nguội 250–350
Thép cacbon trung bình (ví dụ 1045) Ủ / thường hóa 400–550
Thép không gỉ 304 Ủ 450–550
Nhôm 1100-O Ủ ≈ 60
Nhôm 5052-H32 Làm cứng biến dạng ≈ 140
Nhôm 6061-O Ủ ≈ 80
Nhôm 6061-T6 Xử lý dung dịch và lão hóa ≈ 205
Đồng Ủ đến nửa cứng 150–220
Đồng thau (ví dụ đồng thau làm vỏ đạn) Ủ đến nửa cứng 200–300
Titan nguyên chất thương mại (Cấp 2) Ủ ≈ 210–300

Quan trọng: độ bền cắt thay đổi đáng kể theo hợp kim, độ cứng ram, gia công nguội, chiều dày và hướng cán. Luôn kiểm tra lại giá trị với bảng dữ liệu kỹ thuật của nhà cung cấp vật liệu hoặc chứng chỉ nhà máy. Với đồ gá sản xuất, thường nên cộng thêm biên an toàn vào lực đã tính để bù cho sai lệch vật liệu và độ mòn của khuôn.

Quảng cáo

Chuyển đổi lực và tấn lực

Máy tính cho ra lực dập tính bằng niutơn (N), kilôniutơn (kN) và tấn lực. Công suất ép thường được ghi bằng tấn (tấn lực hệ mét) hoặc tấn ngắn Mỹ (US short ton), vì vậy hãy dùng các quan hệ sau để so sánh kết quả với công suất định mức của máy ép.

Quan hệ Giá trị
1 kN 1000 N
1 kN ≈ 0,10197 tấn lực (hệ mét)
1 tấn lực (hệ mét) 9,80665 kN
1 tấn lực ngắn Mỹ (US short ton-force) ≈ 8,896 kN
1 kN ≈ 224,8 lbf

Ví dụ chuyển đổi nhanh

Lực (kN) Tấn lực (hệ mét) Tấn lực ngắn Mỹ (US short tons-force)
10 ≈ 1,02 ≈ 1,12
50 ≈ 5,10 ≈ 5,62
100 ≈ 10,2 ≈ 11,2
500 ≈ 51,0 ≈ 56,2

Ví dụ: \(100\ \text{kN} \times 0{,}10197 \approx 10{,}2\ \text{tf}\), và \(100\ \text{kN} \div 8{,}896 \approx 11{,}2\) tấn lực ngắn Mỹ (US short tons-force).

Câu hỏi thường gặp

Có nên cộng thêm hệ số an toàn không? Có — các kỹ sư thường cộng thêm 20–30% để bù cho mòn dụng cụ, hiện tượng hóa cứng khi gia công và ma sát.

Vì sao dùng độ bền cắt thay vì độ bền kéo? Quá trình đột cắt vật liệu bằng cách cắt trượt; với hầu hết kim loại, độ bền cắt vào khoảng 0,6–0,8 lần độ bền kéo.

Có thể giảm lực cần thiết không? Được — mài một góc nghiêng (góc cắt) lên chày hoặc cối sẽ trải đường cắt theo thời gian và làm giảm lực đỉnh.
