¿Qué es la calculadora del área valvular aórtica?
Esta herramienta estima el área valvular aórtica (AVA) mediante la ecuación de continuidad ecocardiográfica, un método de referencia para graduar la severidad de la estenosis aórtica. Al conservar el volumen latido entre el tracto de salida del ventrículo izquierdo (TSVI) y la válvula aórtica, permite obtener el área efectiva del orificio sin necesidad de un cateterismo invasivo. Está pensada para médicos, ecocardiografistas y estudiantes; se trata de un recurso educativo y no sustituye el criterio clínico.
Cómo utilizarla

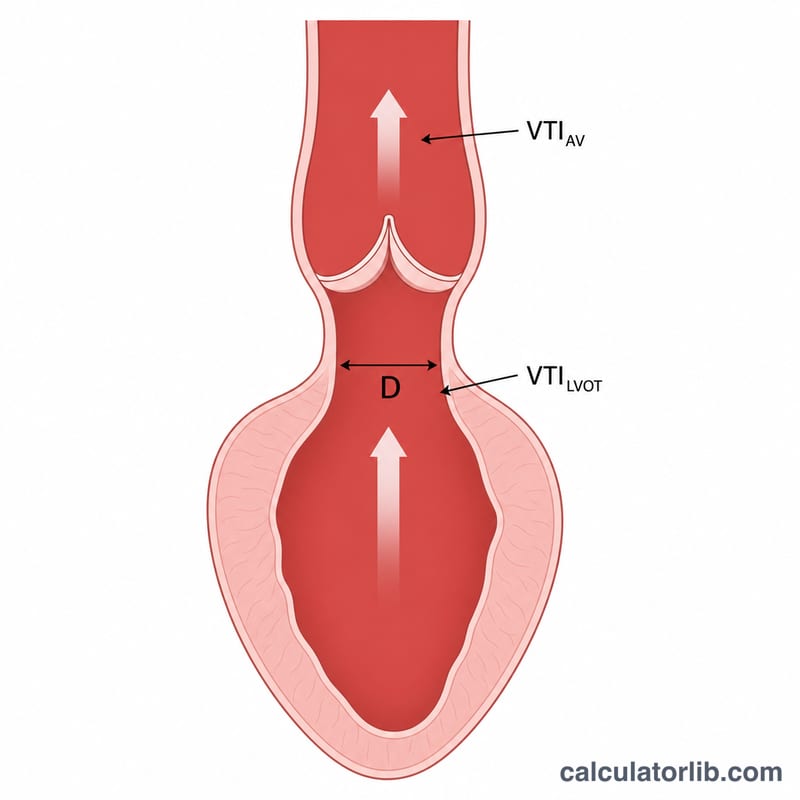

Introduce tres mediciones obtenidas por Doppler ecocardiográfico: el diámetro del TSVI (cm, medido en el plano paraesternal eje largo), la integral velocidad-tiempo (ITV) del TSVI (cm, obtenida con Doppler pulsado) y la ITV de la válvula aórtica (cm, obtenida con Doppler continuo). La calculadora devuelve el área valvular aórtica en cm², junto con el área del TSVI y el volumen latido como valores intermedios.
La fórmula explicada

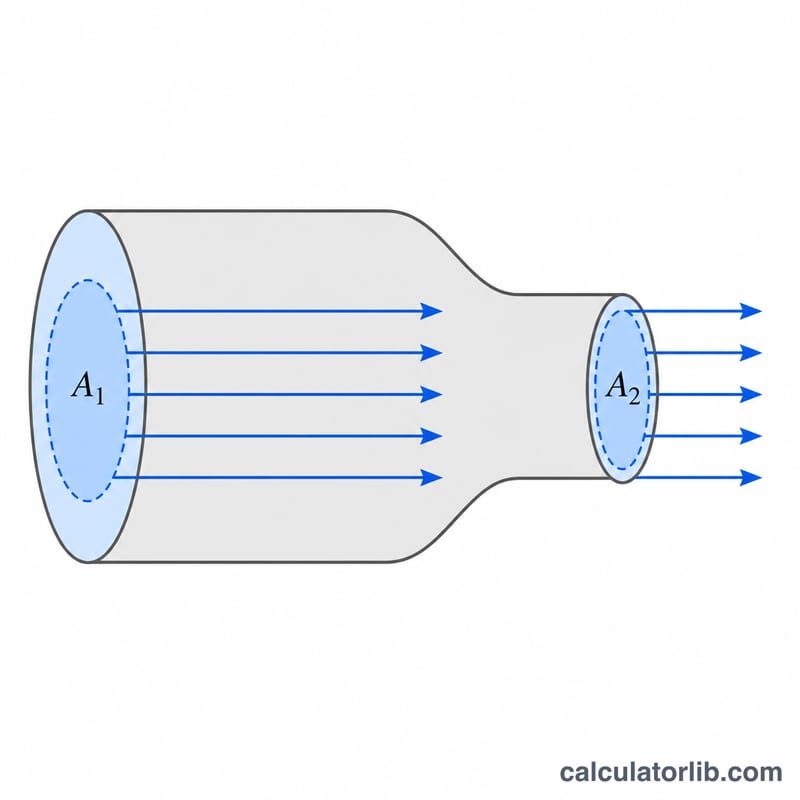

La ecuación de continuidad parte de que el volumen de sangre que atraviesa el TSVI es igual al que cruza la válvula aórtica. El volumen latido = área de sección transversal \(\times\) ITV. El TSVI se modela como un círculo, de modo que su área es \(0{,}785 \times \text{diámetro}^{2}\) (donde \(0{,}785 \approx \pi/4\)). Reordenando los términos obtenemos:
$$\text{AVA} = \frac{0{,}785 \times D^{2} \times \text{ITV del TSVI}}{\text{ITV aórtica}}$$
Ejemplo práctico
Para un diámetro del TSVI de 2,0 cm, una ITV del TSVI de 20 cm y una ITV de la válvula aórtica de 80 cm: área del TSVI = \(0{,}785 \times 2{,}0^{2} = 3{,}14\) cm²; volumen latido = \(3{,}14 \times 20 = 62{,}8\) cm³; AVA = \(62{,}8 \div 80 = 0{,}785\) cm². Un área inferior a 1,0 cm² suele indicar una estenosis aórtica severa.
Clasificación de la Gravedad de la Estenosis Aórtica
El área valvular aórtica (AVA) calculada mediante la ecuación de continuidad se interpreta junto con las mediciones de velocidad y gradiente derivadas del Doppler. Los puntos de corte que se muestran a continuación siguen las recomendaciones de la ACC/AHA y de la Sociedad Americana de Ecocardiografía (ASE) para la clasificación de la gravedad de la estenosis aórtica nativa.
| Parámetro | Leve | Moderada | Grave |
|---|---|---|---|
| Área valvular aórtica (AVA) | > 1,5 cm² | 1,0 – 1,5 cm² | < 1,0 cm² |
| AVA indexada | > 0,85 cm²/m² | 0,60 – 0,85 cm²/m² | < 0,6 cm²/m² |
| Gradiente transvalvular medio | < 20 mmHg | 20 – 40 mmHg | > 40 mmHg |
| Velocidad máxima del chorro aórtico | 2,6 – 2,9 m/s | 3,0 – 4,0 m/s | > 4,0 m/s |
| Cociente de velocidad (DVI) | > 0,50 | 0,25 – 0,50 | < 0,25 |
Una esclerosis aórtica (válvula engrosada pero no obstructiva) típicamente muestra una velocidad máxima < 2,6 m/s. La estenosis aórtica grave se define generalmente por un AVA < 1,0 cm², un gradiente medio > 40 mmHg y una velocidad máxima > 4,0 m/s; a veces se cita estenosis aórtica muy grave con una velocidad máxima > 5,0 m/s o un gradiente medio > 60 mmHg.
Términos Clave y Variables
- LVOT (tracto de salida del ventrículo izquierdo)
- La región del ventrículo izquierdo justo debajo de la válvula aórtica a través de la cual pasa la sangre durante la eyección.
- Diámetro del LVOT
- El diámetro interno del tracto de salida, medido en centímetros a partir de la vista paraesternal de eje largo en media sístole. Se utiliza para calcular el área de sección transversal del LVOT, \(\frac{\pi}{4}\,d^2\).
- VTI (integral velocidad-tiempo)
- El área bajo la envolvente de velocidad Doppler durante un ciclo cardíaco, expresada en centímetros. Representa la distancia (distancia de desplazamiento) que recorre una columna de sangre por latido en esa ubicación.
- Doppler de onda pulsada (PW)
- Un modo Doppler que muestrea la velocidad de la sangre a una profundidad específica seleccionada por el usuario, utilizado para registrar el VTI del LVOT proximal a la válvula. Tiene una velocidad máxima medible limitada.
- Doppler de onda continua (CW)
- Un modo Doppler que mide la velocidad más alta a lo largo de todo el haz, utilizado para registrar el VTI de la válvula aórtica de alta velocidad a través de la válvula estenótica sin aliasing.
- Volumen sistólico (SV)
- El volumen de sangre expulsado por latido; en el LVOT es igual al área de sección transversal × VTI del LVOT. La ecuación de continuidad supone que este mismo volumen sistólico pasa a través de la válvula.
- AVA (área valvular aórtica)
- El área del orificio efectivo de la válvula aórtica, en cm². Las áreas más pequeñas indican estenosis más grave.
- Ecuación de continuidad
- Conservación del flujo que establece que área del LVOT × VTI del LVOT = AVA × VTI de la AV, reorganizada para resolver AVA = (área del LVOT × VTI del LVOT) ÷ VTI de la AV.
- AVA indexada
- AVA dividida por el área de superficie corporal (cm²/m²), que se ajusta al tamaño corporal; < 0,6 cm²/m² respalda estenosis grave. El BSA utilizado para la indexación se puede calcular a partir de la altura y el peso con una calculadora de área de superficie corporal.
Preguntas frecuentes
¿Cuál es el área valvular aórtica normal? Un AVA normal ronda los 3–4 cm². La estenosis aórtica severa se define, por lo general, como un área inferior a 1,0 cm².
¿Por qué se eleva al cuadrado el diámetro del TSVI? Porque el tracto de salida se considera una sección circular, de modo que el área crece con el cuadrado del diámetro; por eso los pequeños errores de medición se amplifican.
¿Por qué se divide entre la ITV de la válvula aórtica? La válvula estenótica, al ser más estrecha, acelera el flujo sanguíneo, así que una ITV aórtica más alta respecto a la del TSVI da como resultado un área valvular calculada menor.
