¿Qué es la calculadora de dimensionamiento de transformadores?
Esta calculadora estima la potencia aparente, expresada en kilovoltamperios (kVA), que debe suministrar un transformador para alimentar una carga determinada. La potencia aparente es el producto del voltaje por la corriente, y los transformadores se especifican en kVA porque deben manejar tanto la componente activa (de trabajo) como la reactiva de la potencia. Dimensionar correctamente un transformador evita el sobrecalentamiento de una unidad demasiado pequeña y, al mismo tiempo, impide el gasto innecesario y la pérdida de eficiencia de una sobredimensionada.
Cómo utilizarla
Elige si tu sistema es monofásico o trifásico y, a continuación, introduce el voltaje de línea en voltios y la corriente de la carga en amperios. La calculadora te devuelve la potencia aparente necesaria tanto en kVA como en VA. A la hora de dimensionar, los ingenieros suelen añadir un margen de seguridad (a menudo del 25 %) sobre el valor calculado y redondean hacia arriba hasta el tamaño normalizado de transformador más próximo.
La fórmula explicada

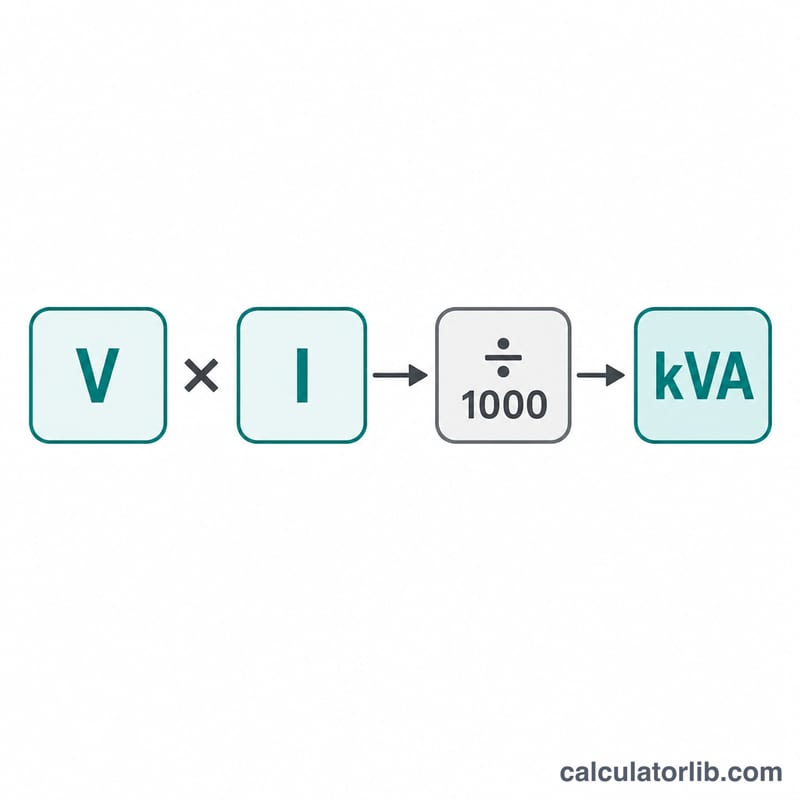

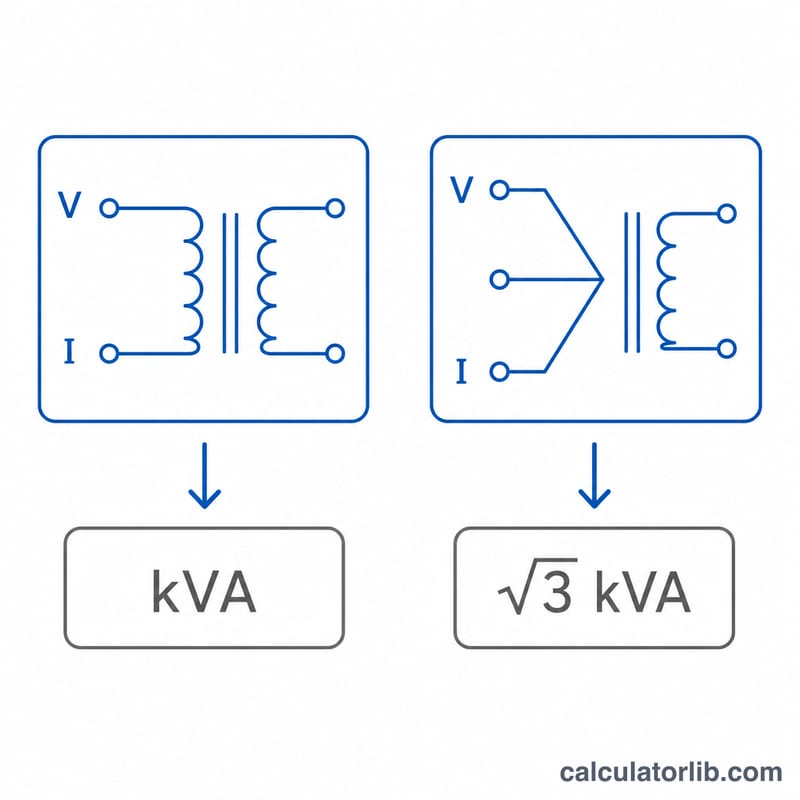

En un sistema monofásico, la potencia aparente es simplemente $$S = \frac{V \times I}{1000}$$ En un sistema trifásico equilibrado, las magnitudes de línea se relacionan mediante la raíz cuadrada de 3, lo que da como resultado $$S = \frac{\sqrt{3} \times V \times I}{1000} \approx \frac{1{,}732 \times V \times I}{1000}$$ Dividir entre 1000 convierte los voltamperios en kilovoltamperios.
Ejemplo resuelto
Supongamos que una carga trifásica consume 100 A a 480 V. Entonces $$S = \frac{1{,}732 \times 480 \times 100}{1000} = 83{,}14 \text{ kVA}$$ Aplicando un margen del 25 %, seleccionarías un transformador normalizado de 100 kVA.
Preguntas frecuentes
¿Por qué se usan kVA en lugar de kW? El transformador no «conoce» tu factor de potencia, por lo que se especifica en potencia aparente (kVA), que tiene en cuenta toda la corriente que debe soportar independientemente del factor de potencia de la carga.
¿Hace falta añadir un margen de seguridad? Sí. Una práctica habitual es dimensionar al menos un 25 % por encima de la demanda calculada para absorber el crecimiento futuro y las corrientes de arranque, y después redondear hasta la siguiente potencia normalizada.
¿Qué voltaje introduzco en un sistema trifásico? Usa el voltaje de línea a línea; el factor \(\sqrt{3}\) de la fórmula ya lo convierte correctamente para una carga equilibrada.
