Qu'est-ce que le calculateur de point d'appui ?

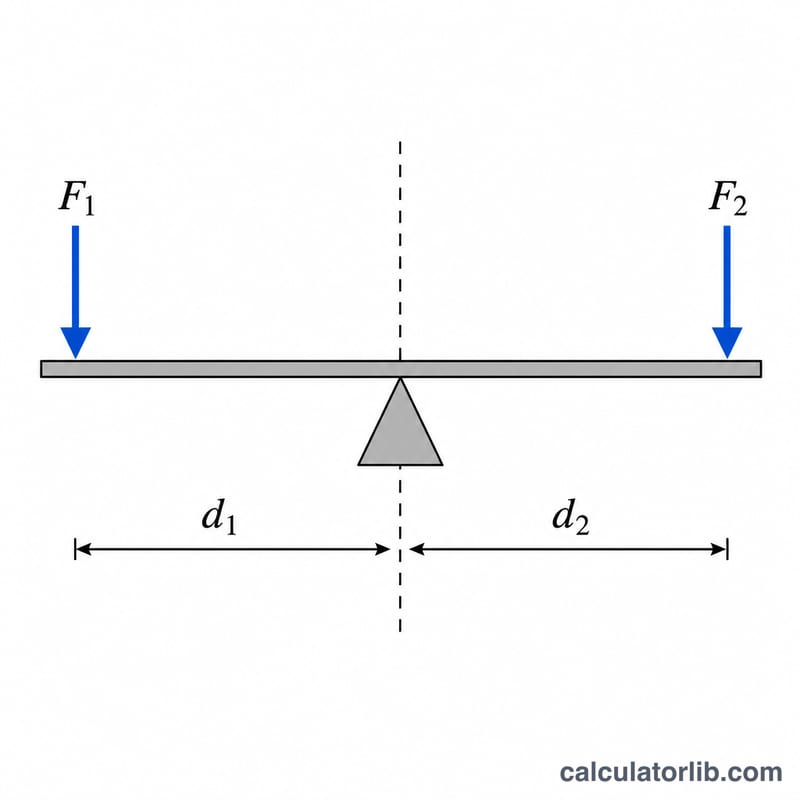

Le point d'appui est le pivot fixe autour duquel un levier tourne. Le calculateur de point d'appui applique la loi du levier, selon laquelle un levier est en équilibre lorsque l'effet de rotation (le moment) d'un côté est égal au moment de l'autre côté. Chaque moment correspond tout simplement à une force multipliée par sa distance au point d'appui, ce qui donne l'équation bien connue \(\text{F1} \times \text{d1} = \text{F2} \times \text{d2}\). Cet outil repose sur des principes physiques universels et s'applique partout : balançoires à bascule, pieds-de-biche, brouettes, balances à plateaux ou conception de machines.
Comment l'utiliser
Choisissez la valeur que vous souhaitez déterminer (F1, d1, F2 ou d2). Saisissez les trois valeurs connues et laissez l'inconnue vide. Le calculateur réarrange l'équation du levier et renvoie la grandeur manquante, accompagnée de l'ensemble complet des forces et distances équilibrées ainsi que du moment obtenu.
La formule expliquée
La condition d'équilibre est \(\text{F1} \times \text{d1} = \text{F2} \times \text{d2}\). En la réarrangeant, on obtient les quatre solutions possibles :
$$\text{F2} = \frac{\text{F1} \times \text{d1}}{\text{d2}}, \quad \text{d2} = \frac{\text{F1} \times \text{d1}}{\text{F2}}, \quad \text{F1} = \frac{\text{F2} \times \text{d2}}{\text{d1}}, \quad \text{d1} = \frac{\text{F2} \times \text{d2}}{\text{F1}}$$ — en pratique, chaque inconnue se trouve en l'isolant dans l'équation. Les forces peuvent s'exprimer dans n'importe quelle unité cohérente (N, kg-force, lb) et les distances dans n'importe quelle unité de longueur cohérente, puisque les unités s'annulent des deux côtés.
Exemple concret
Imaginons qu'un enfant exerçant une force de 10 (unités) soit assis à 2 m du point d'appui (\(\text{F1} = 10\), \(\text{d1} = 2\)). Un deuxième enfant s'assoit à 4 m. Quelle force équilibre la balançoire ? $$\text{F2} = \frac{10 \times 2}{4} = \frac{20}{4} = \mathbf{5}$$ Une force plus faible suffit à équilibrer le levier car elle s'exerce plus loin du pivot.
FAQ
Quelles unités dois-je utiliser ? Toutes les unités conviennent, à condition que les deux forces partagent la même unité et que les deux distances partagent la même unité ; elles s'annulent dans le calcul.
À partir de quel point mesure-t-on la distance ? Mesurez toujours la distance perpendiculaire entre le point d'appui (le pivot) et le point où s'applique chaque force.
Que signifie la valeur du moment ? Le moment, c'est force × distance, autrement dit l'effet de rotation. Sur un levier en équilibre, les deux côtés présentent la même valeur de moment, affichée dans les résultats.
