कैपेसिटर चार्ज टाइम कैलकुलेटर क्या है?

यह टूल बताता है कि एक साधारण RC (रेज़िस्टर–कैपेसिटर) सर्किट में कोई कैपेसिटर रेज़िस्टर के ज़रिए कैसे चार्ज होता है। जब DC सप्लाई जोड़ी जाती है, तो कैपेसिटर का वोल्टेज एक्सपोनेंशियल तरीके से सप्लाई वोल्टेज की ओर बढ़ता है। यह कैलकुलेटर किसी भी चुने हुए पल पर वोल्टेज, सर्किट का टाइम कॉन्स्टेंट, चार्ज होने का प्रतिशत, और लगभग पूरा चार्ज होने में लगने वाले अनुमानित समय की गणना करके देता है।

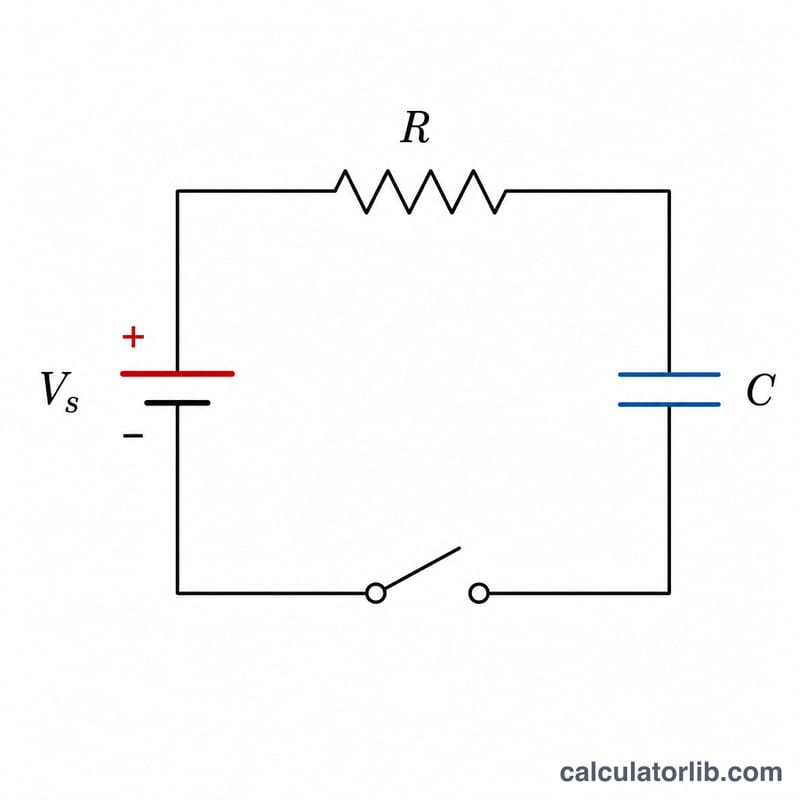

बैटरी, प्रतिरोधक और संधारित्र श्रृंखला में जुड़ा सरल RC चार्जिंग सर्किट
एक बुनियादी RC चार्जिंग सर्किट: सप्लाई वोल्टेज \(V_s\), प्रतिरोधक \(R\) और संधारित्र \(C\) श्रृंखला में।

इसका इस्तेमाल कैसे करें

सप्लाई वोल्टेज (Vs) वोल्ट में, सीरीज़ रेज़िस्टेंस (R) ओम में, कैपेसिटेंस (C) माइक्रोफैराड (µF) में, और बीता हुआ समय (t) सेकंड में डालें। कैलकुलेटर माइक्रोफैराड को अपने आप फैराड में बदल देता है और एक्सपोनेंशियल चार्जिंग समीकरण लागू करता है।

फॉर्मूला समझें

कैपेसिटर का वोल्टेज इस समीकरण के अनुसार चलता है: $$V(t) = \text{V}_s \left( 1 - e^{-t/RC} \right)$$ यहाँ RC का गुणनफल ही टाइम कॉन्स्टेंट \(\tau\) है, जिसे सेकंड में मापा जाता है। एक टाइम कॉन्स्टेंट के बाद कैपेसिटर सप्लाई वोल्टेज का लगभग 63.2% तक पहुँच जाता है, और पाँच टाइम कॉन्स्टेंट (\(5\tau\)) के बाद यह करीब 99.3% चार्ज हो जाता है — जिसे व्यावहारिक रूप से "पूरी तरह चार्ज" माना जाता है।

विज्ञापन

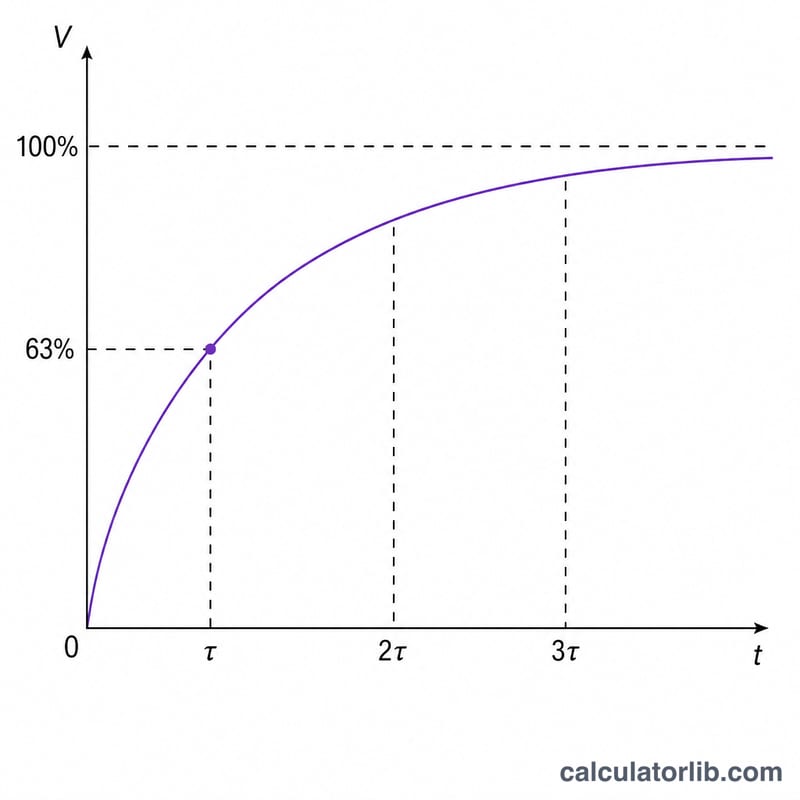

सप्लाई वोल्टेज की ओर बढ़ते संधारित्र वोल्टेज का चरघातांकी चार्जिंग वक्र
संधारित्र का वोल्टेज एक चरघातांकी वक्र के अनुसार बढ़ता है और एक समय स्थिरांक के बाद \(V_s\) का लगभग 63% तक पहुँचता है।

हल किया हुआ उदाहरण

मान लीजिए Vs = 12 V, R = 1,000 Ω, और C = 100 µF (0.0001 F)। तो टाइम कॉन्स्टेंट $$\tau = 1000 \times 0.0001 = 0.1 \text{ सेकंड}$$ t = 0.1 सेकंड (यानी एक \(\tau\)) के बाद, $$V(t) = 12 \times \left( 1 - e^{-1} \right) = 12 \times 0.6321 \approx 7.585 \text{ V}$$ यानी सप्लाई का लगभग 63.2%।

प्रतिशत आवेशित बनाम समय स्थिरांकों की संख्या

एक स्थिर आपूर्ति से आवेशित श्रृंखला RC परिपथ में, संधारित्र का वोल्टेज \(V(t) = V_s\left(1 - e^{-t/\tau}\right)\) के अनुसार चलता है। यदि \(t = n\tau\) हो, तो आवेशित भाग केवल \(n\) पर निर्भर करता है: \(1 - e^{-n}\)। यह तालिका किसी भी R और C के लिए लागू होती है।

समय आवेशित प्रतिशत \(1 - e^{-n}\) शेष \(V_s\) के भाग के रूप में V
0.5τ 39.3% 60.7% 0.393
1τ 63.2% 36.8% 0.632
2τ 86.5% 13.5% 0.865
3τ 95.0% 5.0% 0.950
4τ 98.2% 1.8% 0.982
5τ 99.3% 0.67% 0.993
7τ 99.9% 0.091% 0.9991
10τ 99.995% 0.0045% 0.99995

सिद्धांत रूप में संधारित्र कभी भी ठीक \(V_s\) तक नहीं पहुँचता। व्यवहार में, 5τ को अक्सर "पूर्णतः आवेशित" माना जाता है।

अलग-अलग R और C मानों की तुलना

सभी स्थितियों में \(V_s = 12\) V की स्थिर आपूर्ति का उपयोग किया गया है। समय स्थिरांक \(\tau = R \times C\) है। \(t = \tau\) पर हर स्थिति में वोल्टेज \(12 \times 0.632 \approx 7.58\) V होता है।

R C τ 5τ तक का समय t = τ पर V
1 kΩ 100 µF 0.1 s 0.5 s 7.585 V
10 kΩ 100 µF 1 s 5 s 7.585 V
100 kΩ 10 µF 1 s 5 s 7.585 V
470 Ω 1000 µF 0.47 s 2.35 s 7.585 V

R या C को दोगुना करने से τ दोगुना हो जाता है, और इसलिए किसी भी दिए गए आवेश स्तर तक पहुँचने में लगने वाला समय भी दोगुना हो जाता है। केवल गुणनफल मायने रखता है: 10 kΩ के साथ 100 µF और 100 kΩ के साथ 10 µF, दोनों ही τ = 1 s देते हैं। आपूर्ति वोल्टेज अंतिम वोल्टेज बदलता है, लेकिन आवेशन समय नहीं बदलता।

विज्ञापन

धारिता और प्रतिरोध इकाई रूपांतरण

सूत्र में इकाइयाँ एक जैसी होनी चाहिए। गुणा करने से पहले फैरड और ओम में बदलें, या नीचे दिया गया शॉर्टकट उपयोग करें।

धारिता इकाई प्रतीक फैरड (F) में
पिकोफैरड pF 1 × 10-12 F
नैनोफैरड nF 1 × 10-9 F
माइक्रोफैरड µF 1 × 10-6 F
मिलीफैरड mF 1 × 10-3 F
प्रतिरोध इकाई प्रतीक ओम (Ω) में
ओम Ω 1 Ω
किलोओम kΩ 1,000 Ω
मेगाओम MΩ 1,000,000 Ω

शॉर्टकट: kΩ × µF से मिलीसेकंड मिलते हैं। उदाहरण के लिए, 10 kΩ × 100 µF = 1000 ms = 1 s। इसी तरह, MΩ × µF से सेकंड मिलते हैं, और Ω × µF से माइक्रोसेकंड मिलते हैं।

अक्सर पूछे जाने वाले सवाल

µF को फैराड में क्यों बदला जाता है? यह फॉर्मूला SI इकाइयों का इस्तेमाल करता है, इसलिए माइक्रोफैराड को 1,000,000 से भाग देना ज़रूरी है।

कैपेसिटर "पूरी तरह" कब चार्ज होता है? गणितीय रूप से यह कभी 100% तक नहीं पहुँचता, लेकिन \(5\tau\) के बाद यह 99% से ज़्यादा चार्ज हो जाता है, जिसे पूरा चार्ज मान लिया जाता है।

क्या यह डिस्चार्जिंग के लिए भी काम करता है? नहीं — यह कैलकुलेटर सिर्फ़ चार्जिंग के लिए है। डिस्चार्ज इस समीकरण के अनुसार होता है: $$V(t) = \text{V}_s \, e^{-t/RC}$$
