हेलिकल कॉइल इंडक्टेंस कैलकुलेटर

हेलिकल कॉइल इंडक्टेंस कैलकुलेटर

#1 · भौतिकी और इंजीनियरिंग AI Skill PRO

गणना दर्ज करें

सूत्र (फॉर्मूला)

L=μ0N2Alजहाँ{N=टर्नA=π(त्रिज्या (mm)1000)2l=लंबाई (mm)1000μ0=4π×10−7H/m\begin{gathered} L = \frac{\mu_0 \, N^{2} A}{l} \\[1.5em] \text{जहाँ}\quad \left\{ \begin{aligned} N &= \text{टर्न} \\ A &= \pi \left(\dfrac{\text{त्रिज्या (mm)}}{1000}\right)^{2} \\ l &= \dfrac{\text{लंबाई (mm)}}{1000} \\ \mu_0 &= 4\pi \times 10^{-7}\ \text{H/m} \end{aligned} \right. \end{gathered}
उपयोग आँकड़े

विज्ञापन

परिणाम

कॉइल इंडक्टेंस
78.957
माइक्रोहेनरी (µH)
इंडक्टेंस (mH) 0.078957 mH
इंडक्टेंस (H) 0.000078957 H
क्रॉस-सेक्शन क्षेत्रफल 3.1416 cm²
टर्न (N) 100

इस पेज पर त्रुटि की रिपोर्ट करें

हेलिकल कॉइल इंडक्टेंस कैलकुलेटर क्या है?

यह टूल तीन भौतिक मापों — टर्न की संख्या, कॉइल की त्रिज्या और कॉइल की लंबाई — के आधार पर किसी हेलिकल कॉइल, जिसे सोलेनॉइड भी कहते हैं, के इंडक्टेंस का अनुमान लगाता है। यह लॉन्ग-सोलेनॉइड सन्निकटन (approximation) का उपयोग करता है, जो इलेक्ट्रॉनिक्स, RF डिज़ाइन और भौतिकी की पढ़ाई में एयर-कोर इंडक्टर्स की गणना के लिए व्यापक रूप से प्रयोग होता है।

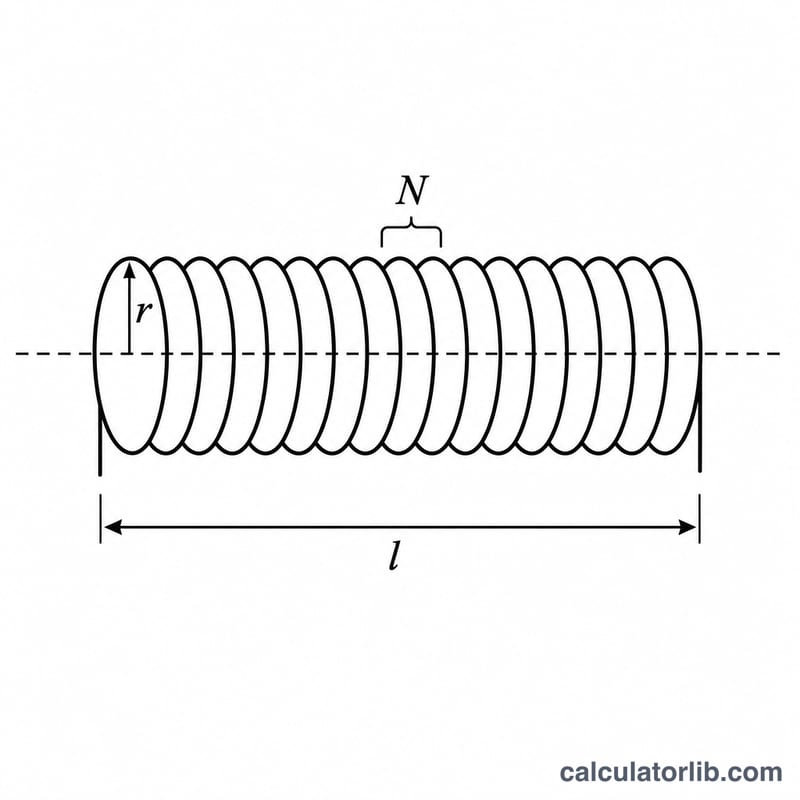

हेलिकल सोलेनॉइड कुंडली का आरेख जो घुमाव, त्रिज्या और लंबाई दर्शाता है
एक हेलिकल कुंडली जो अपने घुमावों की संख्या \(N\), त्रिज्या \(r\) और लंबाई \(l\) से परिभाषित होती है।

इसका उपयोग कैसे करें

टर्न की संख्या (\(N\)), कॉइल की त्रिज्या मिलीमीटर में, और कॉइल की लंबाई मिलीमीटर में दर्ज करें। कैलकुलेटर इन मापों को मीटर में बदलता है, क्रॉस-सेक्शनल क्षेत्रफल की गणना करता है, और इंडक्टेंस को माइक्रोहेनरी (µH), मिलीहेनरी (mH) तथा हेनरी (H) में बताता है।

सूत्र की व्याख्या

सिंगल-लेयर सोलेनॉइड का इंडक्टेंस इस सूत्र से निकाला जाता है:

$$L = \frac{\mu_0 \times N^{2} \times A}{l}, \quad \text{जहाँ}\quad A = \pi r^{2}.$$

यहाँ \(\mu_0\) मुक्त आकाश की पारगम्यता (permeability of free space, \(4\pi \times 10^{-7}\ \text{H/m}\)) है, \(N\) टर्न की संख्या है, \(A\) कॉइल का क्रॉस-सेक्शनल क्षेत्रफल वर्ग मीटर में है, और \(l\) वाइंडिंग की अक्षीय लंबाई मीटर में है। यह आदर्श सूत्र मानता है कि कॉइल एयर-कोर है और उसकी लंबाई उसके व्यास की तुलना में काफी अधिक है; छोटी कॉइल के लिए एक सुधार गुणांक (जैसे Nagaoka) अधिक सटीकता देता है।

विज्ञापन

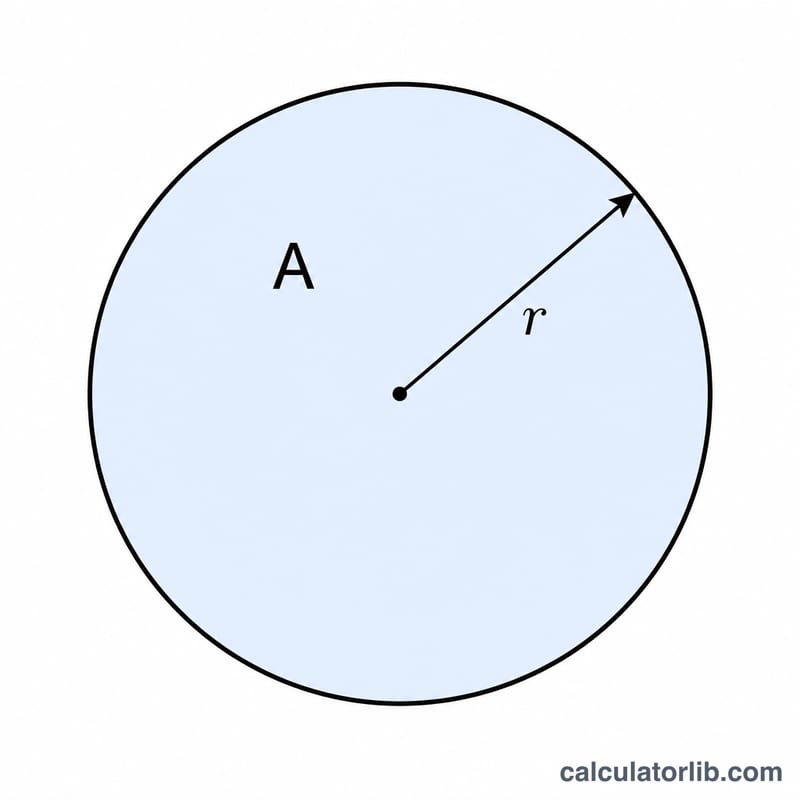

अनुप्रस्थ काट वृत्त जो कुंडली का क्षेत्रफल A = πr² दर्शाता है
प्रेरकत्व सूत्र में प्रयुक्त अनुप्रस्थ काट क्षेत्रफल \(A = \pi r^{2}\)।

हल किया गया उदाहरण

मान लीजिए किसी कॉइल में \(N = 100\) टर्न हैं, त्रिज्या \(r = 10\ \text{mm}\) (\(0.01\ \text{m}\)), और लंबाई \(l = 50\ \text{mm}\) (\(0.05\ \text{m}\)) है। क्षेत्रफल $$A = \pi \times 0.01^{2} \approx 3.1416 \times 10^{-4}\ \text{m}^2.$$ तब $$L = \frac{4\pi \times 10^{-7} \times 100^{2} \times 3.1416 \times 10^{-4}}{0.05} \approx 7.896 \times 10^{-5}\ \text{H} \approx 78.96\ \text{µH}.$$

सामान्य कोर सामग्रियों की सापेक्ष पारगम्यता

कैलकुलेटर वायु-कोर सूत्र का उपयोग करता है, जो मानता है कि सापेक्ष पारगम्यता लगभग 1 है। यदि कोई चुंबकीय कोर कुंडली को पूरी तरह भर देता है, तो इंडक्शन लगभग कोर की सापेक्ष पारगम्यता \(\mu_r\) से गुणित हो जाता है: \(L \approx \mu_r \mu_0 N^2 A / l\)। नीचे दिए मान लगभग, सामान्य सीमाएँ हैं।

कोर सामग्री लगभग सापेक्ष पारगम्यता \(\mu_r\)
निर्वात / वायु (अचुंबकीय) ≈ 1
पाउडर्ड आयरन ≈ 10 – 100
NiZn फेराइट ≈ 10 – 1,500
MnZn फेराइट ≈ 750 – 15,000
सिलिकॉन (विद्युत) स्टील कई हज़ार
शुद्ध लोहा वाणिज्यिक ग्रेड के लिए लगभग 5,000; अत्यधिक शुद्ध, एनील किए गए लोहे के लिए इससे कहीं अधिक

महत्वपूर्ण सावधानियाँ: ये आंकड़े लगभग हैं। वास्तविक पारगम्यता आवृत्ति, तापमान और फ्लक्स घनत्व के साथ बदलती है, और सटीक ग्रेड तथा निर्माता पर निर्भर करती है। चुंबकीय कोर संतृप्त भी हो जाते हैं: एक निश्चित फ्लक्स घनत्व से ऊपर पारगम्यता तेज़ी से गिरती है और इंडक्शन घट जाता है। वायु अंतराल और ऐसा कोर जो कुंडली को केवल आंशिक रूप से भरता है, प्रभावी पारगम्यता को सामग्री के मान से काफी नीचे कर देते हैं। वास्तविक डिज़ाइनों के लिए निर्माता की डेटाशीट का उपयोग करें।

मोड़ों, त्रिज्या और लंबाई से इंडक्शन कैसे बदलता है

कैलकुलेटर \(L = \dfrac{\mu_0 N^2 \pi r^2}{l}\) का उपयोग करता है। इंडक्शन मोड़ों की संख्या के वर्ग के अनुपात में, त्रिज्या के वर्ग के अनुपात में (क्षेत्रफल के माध्यम से), और लंबाई के व्युत्क्रम अनुपात में बदलता है। तालिका आधार रेखा से एक समय में एक ही पैरामीटर बदलती है।

परिदृश्य N त्रिज्या (mm) लंबाई (mm) इंडक्शन (µH) आधार रेखा की तुलना में मापन
आधार रेखा 100 10 50 78.96 ×1
मोड़ों को दोगुना करना 200 10 50 ≈ 315.8 ×4 (N²)
त्रिज्या को दोगुना करना 100 20 50 ≈ 315.8 ×4 (r²)
लंबाई को दोगुना करना 100 10 100 ≈ 39.48 ×½ (1/l)
मोड़ों को आधा करना 50 10 50 ≈ 19.74 ×¼ (N²)

आधार रेखा प्रतिस्थापन: $$L = \frac{4\pi\times10^{-7}\times 100^2 \times \pi\,(0.01)^2}{0.05} = 8\pi^2\times10^{-6}\ \text{H} \approx 78.96\ \mu\text{H}$$

यह सूत्र लंबे सोलेनॉइड का सन्निकटन है, जो तब सबसे अच्छा काम करता है जब लंबाई त्रिज्या से कहीं अधिक हो (लगभग \(l \gg r\))। छोटी, मोटी कुंडलियों के लिए यह इंडक्शन को अधिक आंकता है, इसलिए परिणामों को अनुमान के रूप में लें।

विज्ञापन

उपयोग किए गए स्थिरांक और इकाई रूपांतरण

राशि मान
निर्वात पारगम्यता \(\mu_0\) \(4\pi \times 10^{-7}\) H/m ≈ \(1.25663706 \times 10^{-6}\) H/m
पाई (\(\pi\)) ≈ 3.14159265
लंबाई रूपांतरण 1 mm = \(10^{-3}\) m
इंडक्शन रूपांतरण 1 H = \(10^{3}\) mH = \(10^{6}\) µH

\(\mu_0\) पर नोट: 2019 के SI पुनर्परिभाषण के बाद, \(\mu_0\) को अब ठीक \(4\pi \times 10^{-7}\) H/m के रूप में परिभाषित नहीं किया जाता। अब यह एक मापी गई राशि है, और उस मान से इसका सापेक्ष विचलन केवल लगभग \(10^{-10}\) है, जो किसी भी व्यावहारिक कुंडली गणना के लिए नगण्य है।

कैलकुलेटर सूत्र लगाने से पहले त्रिज्या और लंबाई को मिलीमीटर से मीटर में बदलता है, फिर परिणाम H, mH और µH में दिखाता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या यह केवल एयर-कोर कॉइल के लिए है? हाँ — किसी चुंबकीय कोर को मॉडल करने के लिए परिणाम को कोर की सापेक्ष पारगम्यता \(\mu_r\) से गुणा करें।

मेरी असली कॉइल का मान अलग क्यों आता है? लॉन्ग-सोलेनॉइड सूत्र छोटी और मोटी कॉइल के लिए इंडक्टेंस को ज़रूरत से ज़्यादा बता देता है। इसे डिज़ाइन की शुरुआती बिंदु के रूप में इस्तेमाल करें।

मुझे कौन-सी इकाई में मान डालने चाहिए? त्रिज्या और लंबाई मिलीमीटर में डालें; कैलकुलेटर इन्हें SI इकाई में बदलने का काम खुद कर लेता है।
