डायपोल एंटीना कैलकुलेटर क्या है?

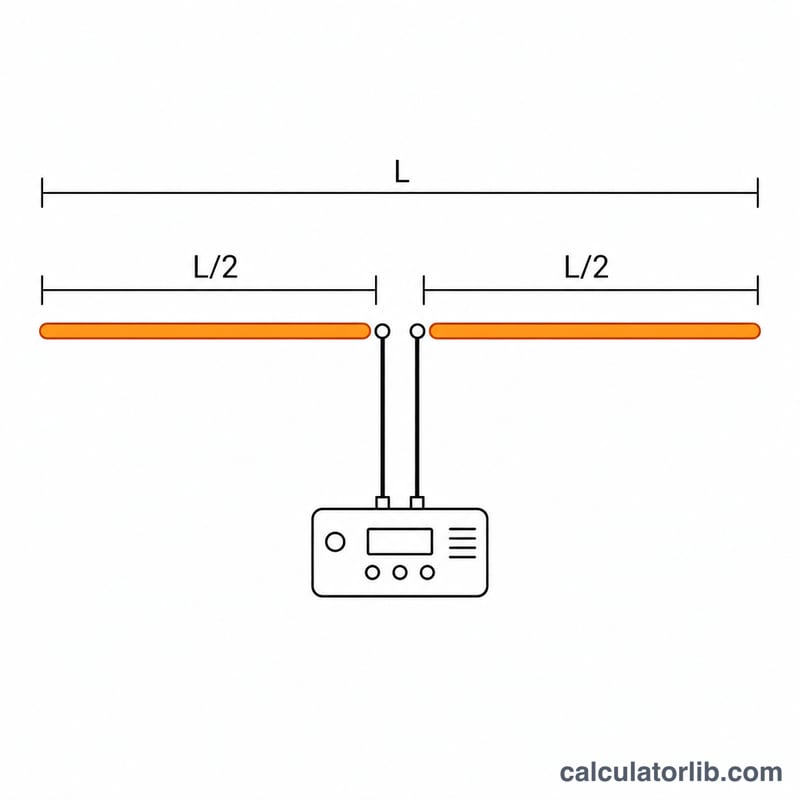

हाफ-वेव डायपोल सबसे सरल और कारगर एंटीनाओं में से एक है: बीच में फीड किए गए दो बराबर लंबाई के कंडक्टर। यह कैलकुलेटर किसी भी ऑपरेटिंग फ्रीक्वेंसी के लिए एंटीना की कुल लंबाई और दोनों टांगों की अलग-अलग लंबाई बता देता है, जिससे आप अपने तार को सही माप में काट सकें और बेहतरीन रेज़ोनेंस तथा न्यूनतम SWR पा सकें।
इसका इस्तेमाल कैसे करें
अपनी मनचाही फ्रीक्वेंसी मेगाहर्ट्ज़ (MHz) में डालें — जैसे किसी हैम बैंड का सेंटर या आपकी ट्रांसमिट फ्रीक्वेंसी — और कैलकुलेटर तुरंत डायपोल की कुल लंबाई तथा दोनों टांगों में से प्रत्येक की लंबाई मीटर और फीट दोनों में दिखा देगा।
फॉर्मूला समझें
तार के हाफ-वेव डायपोल के लिए क्लासिक अनुमान है \( L\ (\text{मीटर}) = \dfrac{143}{f\ (\text{MHz})} \)। यहाँ स्थिरांक 143 में लगभग 0.95 के सामान्य वेलोसिटी फैक्टर को पहले ही शामिल कर लिया गया है, जो दर्शाता है कि असली तार पर तरंग फ्री-स्पेस (जहाँ यह स्थिरांक ~150 होता) की तुलना में थोड़ी धीमी चलती है। प्रत्येक टांग बस कुल लंबाई की आधी होती है: \( L/2 \)।
$$ L_{\text{total}} = \frac{143.0}{\text{Frequency (MHz)}}\ \text{m} $$$$ \begin{gathered} L_{\text{total}} = \frac{143.0}{\text{Frequency (MHz)}}\ \text{m} \\[1.5em] \text{where}\quad \left\{ \begin{aligned} L_{\text{leg}} &= \frac{L_{\text{total}}}{2} \\ L_{\text{(ft)}} &= L \times 3.280839895 \end{aligned} \right. \end{gathered} $$
हल किया हुआ उदाहरण
40-मीटर बबैंड में 7.1 MHz पर: \( L = \dfrac{143}{7.1} \approx 20.141\ \text{मीटर} \) यानी प्रत्येक टांग लगभग \( 10.07\ \text{मीटर} \) (≈ 33.04 फीट)। तार को थोड़ा लंबा काटें और न्यूनतम SWR के लिए ट्यून करते हुए छाँटते जाएँ।
अमेच्योर रेडियो बैंडों के लिए हाफ-वेव डाइपोल की लंबाई
तालिका में \(L_{\text{कुल}} = 143/f\) का उपयोग होता है (मीटर में, जहाँ \(f\) MHz में है)। प्रत्येक पैर कुल का आधा होता है, और फीट = मीटर × 3.28084। केंद्र आवृत्तियाँ प्रत्येक बैंड के भीतर आमतौर पर चुने गए मान हैं। अमेच्योर बैंड आवंटन देशों और ITU क्षेत्रों के अनुसार अलग-अलग होते हैं, इसलिए अपने लाइसेंस के अधिकार स्वयं जाँच लें।
| बैंड | केंद्र आवृत्ति (MHz) | कुल लंबाई (m) | प्रति पैर (m) | कुल लंबाई (ft) | प्रति पैर (ft) |
|---|---|---|---|---|---|
| 160 m | 1.9 | 75.26 | 37.63 | 246.9 | 123.5 |
| 80 m | 3.6 | 39.72 | 19.86 | 130.3 | 65.2 |
| 60 m | 5.357 | 26.69 | 13.35 | 87.6 | 43.8 |
| 40 m | 7.1 | 20.14 | 10.07 | 66.1 | 33.0 |
| 30 m | 10.125 | 14.12 | 7.06 | 46.3 | 23.2 |
| 20 m | 14.175 | 10.09 | 5.04 | 33.1 | 16.6 |
| 17 m | 18.118 | 7.89 | 3.95 | 25.9 | 12.9 |
| 15 m | 21.2 | 6.75 | 3.37 | 22.1 | 11.1 |
| 12 m | 24.94 | 5.73 | 2.87 | 18.8 | 9.4 |
| 10 m | 28.4 | 5.04 | 2.52 | 16.5 | 8.3 |
| 6 m | 51 | 2.80 | 1.40 | 9.2 | 4.6 |
| 2 m | 146 | 0.98 | 0.49 | 3.2 | 1.6 |
नोट: ये मान शुरुआती बिंदु हैं। तार को थोड़ा लंबा काटें, फिर एंटीना एनालाइज़र या SWR मीटर से मापें और अपनी पसंदीदा आवृत्ति पर अनुनाद (रेज़ोनेंस) पाने के लिए काटकर छोटा करें। वास्तविक एंटीना तार के प्रकार, ऊँचाई, आस-पास की वस्तुओं और एंड इंसुलेटर तथा सपोर्ट से प्रभावित होते हैं।
स्थिरांक और वेलोसिटी फ़ैक्टर के मान
- प्रकाश की गति: \(c \approx 299{,}792{,}458\) m/s.

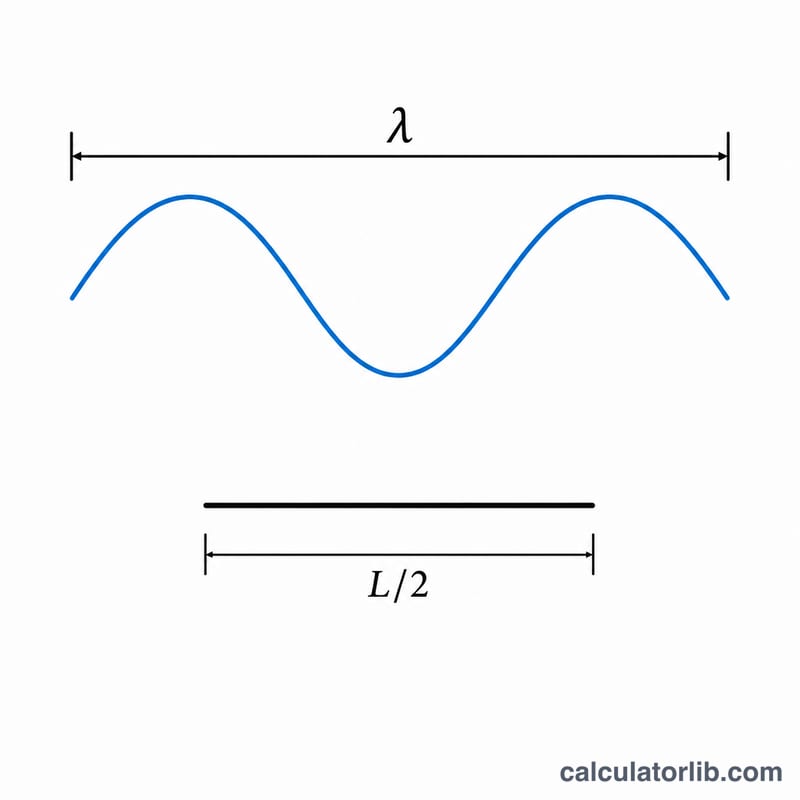

- मुक्त-स्थान हाफ-वेवलेंथ: \(\lambda/2 = c/(2f) \approx 149.9/f\) m, जहाँ \(f\) MHz में है (अक्सर 150/f तक पूर्णांकित)।
- 143 स्थिरांक: वेलोसिटी-फ़ैक्टर-जैसी लगभग 0.95 की छोटाई से \(149.9 \times 0.95 \approx 142.4\) मिलता है, जिसे 143 तक पूर्णांकित किया गया है। कैलकुलेटर यही स्थिरांक उपयोग करता है: \(L = 143/f\) m.
- 468/f सूत्र: पारंपरिक फीट वाला संस्करण, \(L(\text{ft}) = 468/f\). चूँकि \(468\ \text{ft} \approx 142.6\ \text{m}\), यह मीटर में 143/f नियम के लगभग समान है।
- मीटर से फीट: 1 m = 3.28084 ft (अतः 143 m ≈ 469.2 ft).
इंसुलेटेड तार, मोटे कंडक्टर और आस-पास की वस्तुएँ प्रभावी वेलोसिटी फ़ैक्टर को कम करती हैं और अनुनादी लंबाई छोटी कर देती हैं। मोटे कंडक्टर और इंसुलेशन के लिए आमतौर पर थोड़ा छोटा स्थिरांक लेना पड़ता है, ताकि तार बेयर-वायर मान से कुछ प्रतिशत छोटा हो। हमेशा माप से पुष्टि करें।
अपने परिणाम की व्याख्या
परिणाम उस आवृत्ति पर एक अनुनादी हाफ-वेव डाइपोल की अनुमानित कुल लंबाई है जो आपने दर्ज की थी। इसे दो से भाग देने पर प्रत्येक पैर की लंबाई मिलती है, जो केंद्र फ़ीडपॉइंट से तार के सिरे तक मापी जाती है।
- फ़ीडपॉइंट इम्पीडेंस: मुक्त स्थान में एक आदर्श पतले हाफ-वेव डाइपोल का अनुनाद पर फ़ीडपॉइंट इम्पीडेंस लगभग 73 Ω होता है। वास्तविक स्थापनाओं में यह आमतौर पर कम होता है या ज़मीन से ऊँचाई के साथ बदलता है, अक्सर लगभग 50–75 Ω। इसीलिए डाइपोल को अक्सर 50 Ω कोएक्स से फ़ीड किया जाता है, कभी-कभी 1:1 बालून के जरिए।
- SWR: अनुनाद पर SWR सबसे कम होता है और डिज़ाइन आवृत्ति से दूर जाने पर बढ़ता है।
- ट्रिमिंग नियम: छोटा तार उच्च आवृत्ति पर और लंबा तार निम्न आवृत्ति पर अनुनादित होता है। यदि SWR न्यूनतम आपकी लक्ष्य आवृत्ति से नीचे है, तो दोनों पैर थोड़े छोटे करें। यदि ऊपर है, तो लंबे करें। प्रत्येक पैर में छोटे, समान बदलाव करें।
- ऊँचाई और ज़मीन: ज़मीन, इमारतों, पेड़ों और धातु की निकटता अनुनाद को बदलती है और इम्पीडेंस को प्रभावित करती है। ज़मीन से ऊँचाई विकिरण पैटर्न को भी प्रभावित करती है, इसलिए नीची डाइपोल आधी तरंगदैर्ध्य या उससे अधिक ऊँचाई वाले डाइपोल से अलग व्यवहार करती है।
- बैंडविड्थ: उपयोगी कम-SWR बैंडविड्थ बैंड के अनुसार बदलती है। प्रतिशत के रूप में यह हर जगह लगभग समान है, लेकिन 10 m या 6 m पर यह 80 m या 160 m की तुलना में बैंड का बड़ा हिस्सा होती है। 80 m और 10 m जैसे चौड़े बैंडों में अलग-अलग खंडों के लिए पुनः ट्यूनिंग की आवश्यकता हो सकती है।
इन्हीं कारणों से गणना की गई लंबाई एक शुरुआती बिंदु है, अंतिम कटाई नहीं। थोड़ा अतिरिक्त तार लेकर बनाएँ, मापें और काटकर छोटा करें।
अक्सर पूछे जाने वाले सवाल
मेरा असली एंटीना थोड़ा अलग क्यों निकलता है? आस-पास की चीज़ें, ज़मीन से ऊँचाई, तार का व्यास और उसका इन्सुलेशन — ये सब रेज़ोनेंस को प्रभावित करते हैं। इसलिए हमेशा थोड़ा लंबा काटें और फिर छाँटें।
क्या मैं सीधे फीट इस्तेमाल कर सकता हूँ? कुल फीट के लिए क्लासिक इम्पीरियल फॉर्मूला है \( \dfrac{468}{f\ (\text{MHz})} \) — यह टूल मीटर के साथ-साथ फीट भी दिखाता है।
क्या यह किसी भी बैंड पर काम करता है? हाँ, आप जो भी HF/VHF फ्रीक्वेंसी डालेंगे, यह फॉर्मूला उसी के हिसाब से काम करेगा।
