फ्यूल पंप कैलकुलेटर

फ्यूल पंप कैलकुलेटर

#10 · भौतिकी और इंजीनियरिंग AI Skill PRO

गणना दर्ज करें

सूत्र (फॉर्मूला)

LPH=Flb/hr6×3.785411784जहाँ{Flb/hr=HP×BSFC (lb/hp/hr)ड्यूटी/100cc/min=LPH×100060\begin{gathered} \text{LPH} = \frac{F_{lb/hr}}{6} \times 3.785411784 \\[1.5em] \text{जहाँ}\quad \left\{ \begin{aligned} F_{lb/hr} &= \frac{\text{HP} \times \text{BSFC (lb/hp/hr)}}{\text{ड्यूटी}/100} \\ \text{cc/min} &= \frac{\text{LPH} \times 1000}{60} \end{aligned} \right. \end{gathered}
उपयोग आँकड़े

विज्ञापन

परिणाम

आवश्यक फ्यूल पंप फ्लो
185.56
लीटर प्रति घंटा (LPH)
मास फ्लो रेट (द्रव्यमान प्रवाह दर) 294.12 lb/hr
वॉल्यूम फ्लो रेट (आयतन प्रवाह दर) 49.02 gal/hr
इंजेक्टर-स्टाइल फ्लो 3,092.66 cc/min

इस पेज पर त्रुटि की रिपोर्ट करें

यह क्या है

फ्यूल पंप कैलकुलेटर यह अनुमान लगाता है कि किसी टारगेट पावर लेवल पर आपके इंजन को कितने फ्यूल फ्लो की ज़रूरत है, और इस ज़रूरत को उन्हीं यूनिट्स में बदल देता है जिनमें पंप और इंजेक्टर बनाने वाली कंपनियाँ रेटिंग देती हैं: लीटर प्रति घंटा (LPH), पाउंड प्रति घंटा (lb/hr), गैलन प्रति घंटा, और cc/min। यह पेट्रोल (गैसोलीन) से चलने वाले स्ट्रीट और मोटरस्पोर्ट बिल्ड के लिए बनाया गया है और आपको ऐसा पंप चुनने से बचाता है जो पीक लोड पर हाँफने लगे यानी पूरी ज़रूरत न पूरी कर पाए।

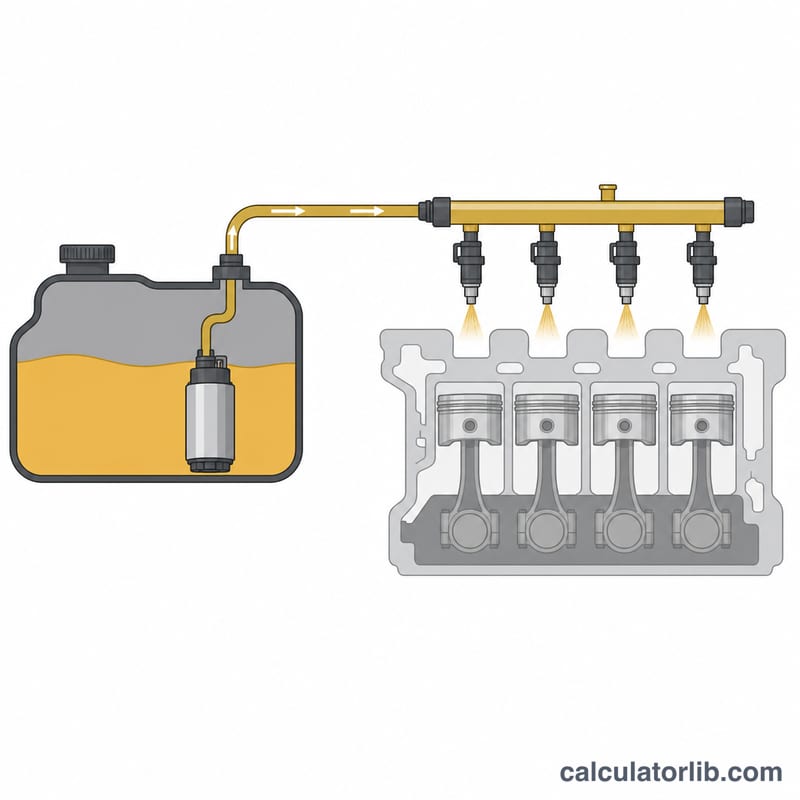

ऑटोमोटिव फ्यूल सिस्टम का सपाट चित्रण जिसमें टैंक, पंप, फ्यूल लाइन, रेल और इंजेक्टर हैं
इन-टैंक फ्यूल पंप रेल के ज़रिए इंजेक्टरों तक ईंधन पहुंचाता है।

इसका इस्तेमाल कैसे करें

अपनी टारगेट क्रैंक हॉर्सपावर डालें, एक BSFC वैल्यू चुनें, नैचुरली एस्पिरेटेड या फोर्स्ड इंडक्शन में से चुनें (यह सिर्फ़ इस बात का रेफरेंस है कि कौन-सा BSFC इस्तेमाल करना है), और तय करें कि आप पंप को ज़्यादा से ज़्यादा कितने ड्यूटी साइकल पर चलाना चाहते हैं। 80–85% ड्यूटी साइकल का सेफ्टी मार्जिन आम तौर पर रखा जाता है ताकि पंप कभी अपनी पूरी क्षमता पर न चले। नतीजा वह न्यूनतम पंप फ्लो होता है जो आपको खरीदना चाहिए।

फॉर्मूला समझें

BSFC (ब्रेक स्पेसिफिक फ्यूल कंजम्पशन) यह बताता है कि एक इंजन प्रति हॉर्सपावर प्रति घंटा कितने पाउंड फ्यूल जलाता है। आमतौर पर नैचुरली एस्पिरेटेड इंजन के लिए यह लगभग 0.50 और बूस्टेड (टर्बो/सुपरचार्जर) इंजन के लिए 0.55–0.65 होता है, क्योंकि वे ज़्यादा रिच (ज़्यादा फ्यूल वाले) चलते हैं। आवश्यक फ्लो \(= (\text{HP} \times \text{BSFC}) \div \text{ड्यूटी साइकल}\)। ड्यूटी साइकल से भाग देने पर ज़रूरत थोड़ी बढ़ जाती है, जिससे पंप के पास रिज़र्व बचा रहता है। फिर हम lb/hr को LPH में बदलते हैं, यह मानकर कि पेट्रोल का वज़न लगभग 6 lb/gal होता है और 1 गैलन = 3.785 लीटर।

$$\text{LPH} = \frac{\dfrac{\text{HP} \times \text{BSFC}}{\text{Duty}/100}}{6} \times 3.785411784$$

विज्ञापन

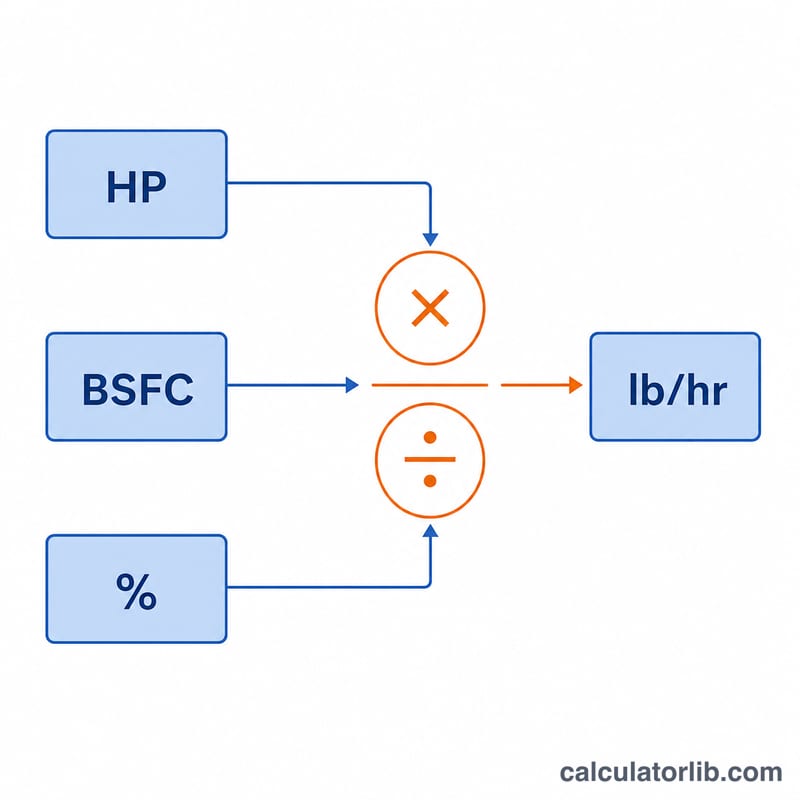

सपाट आरेख जिसमें हॉर्सपावर गुणा BSFC भाग ड्यूटी साइकिल बराबर फ्यूल फ्लो दिखाया गया है
फ्यूल पंप फ्लो का फॉर्मूला: पंप के ड्यूटी साइकिल के अनुसार HP और BSFC का समायोजन।

हल किया हुआ उदाहरण

500 HP वाले नैचुरली एस्पिरेटेड इंजन के लिए, BSFC 0.5 और 85% ड्यूटी साइकल पर: \((500 \times 0.5) \div 0.85 = 294.1\ \text{lb/hr}\)। इसे 6 से भाग देने पर \(49.0\ \text{gal/hr}\) मिलता है, और इसे 3.78541 से गुणा करने पर \(\approx 185.6\ \text{LPH}\) आता है। यानी आपको लगभग 200 LPH या उससे ज़्यादा रेटिंग वाला पंप चाहिए।

इंजन प्रकार के अनुसार विशिष्ट BSFC मान

ब्रेक स्पेसिफ़िक फ़्यूल कंज़म्पशन (BSFC) वह द्रव्यमान है जो इंजन प्रति हॉर्सपावर प्रति घंटे जलाता है, जिसे क्रैंकशाफ़्ट पर मापा जाता है। तालिका में गैसोलीन-प्रकार के ईंधनों के लिए अनुमानित आंकड़े दिए गए हैं। ये अंगूठे के नियम हैं, किसी विशेष इंजन के मापे गए डेटा नहीं हैं।

इंजन / ईंधन प्रकार विशिष्ट BSFC (lb/hp/hr) टिप्पणियाँ
प्राकृतिक रूप से एस्पिरेटेड गैसोलीन ~0.45 – 0.50 कुशल, लीन-क्रूज़ या हल्के-लोड ट्यून के लिए निचली सीमा; 0.50 एक सामान्य रूढ़िवादी डिज़ाइन मान है।
टर्बोचार्ज्ड / सुपरचार्ज्ड गैसोलीन ~0.55 – 0.65 बूस्ट के तहत समृद्ध मिश्रण, जिनका उपयोग शीतलन और डिटोनेशन मार्जिन के लिए होता है, ईंधन की माँग बढ़ाते हैं।
E85, बूस्टेड ~0.75 – 0.85 एथेनॉल की प्रति इकाई ईंधन में ऊर्जा कम होती है, इसलिए समान शक्ति के लिए अधिक ईंधन चाहिए।

ये आंकड़े अनुमानित हैं। वास्तविक BSFC ट्यून, वायु-ईंधन अनुपात (AFR), इंजन लोड, RPM, बूस्ट स्तर और दक्षता के साथ बदलता है। उपलब्ध होने पर डायनो डेटा और आपके ट्यूनर के लक्ष्य बेहतर स्रोत हैं।

ड्यूटी-साइकिल हेडरूम

इंजेक्टर और पंपों का आकार ऐसा नहीं होना चाहिए कि वे 100% क्षमता पर चलें। एक सामान्य डिज़ाइन लक्ष्य लगभग 80–85% की अधिकतम ड्यूटी साइकिल है। यह वोल्टेज ड्रॉप, पंप के घिसाव, उच्च दबाव, ईंधन तापमान और भविष्य में शक्ति बढ़ाने के लिए मार्जिन छोड़ता है। कैलकुलेटर का duty फ़ील्ड यही प्रतिशत है।

ड्यूटी-साइकिल हेडरूम

विभिन्न शक्ति स्तरों पर आवश्यक फ़्यूल पंप प्रवाह

सभी पंक्तियाँ 85% ड्यूटी साइकिल मानती हैं और इन सूत्रों का उपयोग करती हैं:

$$\text{lb/hr} = \frac{\text{HP} \times \text{BSFC}}{0.85}, \quad \text{gal/hr} = \frac{\text{lb/hr}}{6}, \quad \text{LPH} = \text{gal/hr} \times 3.785, \quad \text{cc/min} = \frac{\text{LPH} \times 1000}{60}$$

परिदृश्य HP BSFC lb/hr gal/hr LPH cc/min
NA गैसोलीन 300 0.50 176.5 29.4 111.3 1,856
बूस्टेड गैसोलीन 400 0.60 282.4 47.1 178.1 2,969
बूस्टेड गैसोलीन 600 0.60 423.5 70.6 267.2 4,453
बूस्टेड गैसोलीन 800 0.65 611.8 102.0 386.0 6,433

उदाहरण, 600 HP बूस्टेड: \(600 \times 0.60 = 360\) lb/hr क्रैंक पर। फिर \(360 / 0.85 = 423.5\) lb/hr पंप क्षमता। फिर \(423.5 / 6 = 70.6\) gal/hr, और \(70.6 \times 3.785 = 267.2\) LPH।

परिणाम पूर्णांकित हैं। उनकी तुलना पंप के रेटेड प्रवाह से करें, जो आपके वास्तविक ऑपरेटिंग दबाव और वोल्टेज पर हो, न कि केवल लेबल पर दिए गए फ़्री-फ़्लो आंकड़े से।

विज्ञापन

उपयोग किए गए स्थिरांक और रूपांतरण मान

मात्रा मान टिप्पणी
गैसोलीन घनत्व ~6.0 lb/gal (लगभग 0.72 kg/L) वास्तविक सीमा मिश्रण और तापमान के अनुसार लगभग 5.8–6.3 lb/gal है।
E85 घनत्व ~6.6 lb/gal अनुमानित। कैलकुलेटर का सूत्र 6 से भाग देता है, इसलिए E85 परिणामों को अतिरिक्त मार्जिन के साथ लें।
1 US गैलन 3.785411784 L परिभाषा से सटीक।
1 लीटर 1000 cc (mL) LPH को cc/min में बदलने के लिए उपयोग।
1 घंटा 60 मिनट cc/min = LPH × 1000 ÷ 60
1 lb 0.4536 kg द्रव्यमान रूपांतरण।

पंप रेटिंग: निर्माता आमतौर पर एक विशेष दबाव (अक्सर 40 psi / लगभग 3 bar) और एक विशेष वोल्टेज, सामान्यतः 12–13.5 V, पर LPH बताते हैं। दबाव बढ़ने पर प्रवाह घटता है, उदाहरण के लिए बूस्टेड इंजन में जहाँ रेगुलेटर प्रति psi बूस्ट पर एक psi जोड़ता है। आपूर्ति वोल्टेज गिरने पर भी प्रवाह घटता है। अपने लक्ष्य दबाव और वोल्टेज पर निर्माता का फ़्लो कर्व जाँचें। यहाँ US गैलन का उपयोग किया गया है; इम्पीरियल गैलन का आकार अलग है।

अक्सर पूछे जाने वाले सवाल

मुझे कौन-सा BSFC इस्तेमाल करना चाहिए? नैचुरली एस्पिरेटेड पेट्रोल इंजन के लिए ~0.5 और बूस्टेड के लिए ~0.6 लें। अगर उपलब्ध हो तो अपने ट्यूनर के डेटा से इसकी पुष्टि कर लें।

क्या यह E85 के लिए काम करता है? नहीं — E85 को करीब 30–40% ज़्यादा वॉल्यूम चाहिए। इसके लिए मोटे अनुमान के तौर पर ज़्यादा BSFC (≈0.65–0.75) इस्तेमाल करें।

ड्यूटी साइकल से भाग क्यों देते हैं? दबाव (प्रेशर) बढ़ने पर पंप का फ्लो घटता है और इसे 100% पर नहीं चलाना चाहिए। 80–85% के हिसाब से साइज़ चुनने से भरोसेमंद रिज़र्व हेडरूम मिल जाता है।
