コンデンサ電荷計算ツールとは?

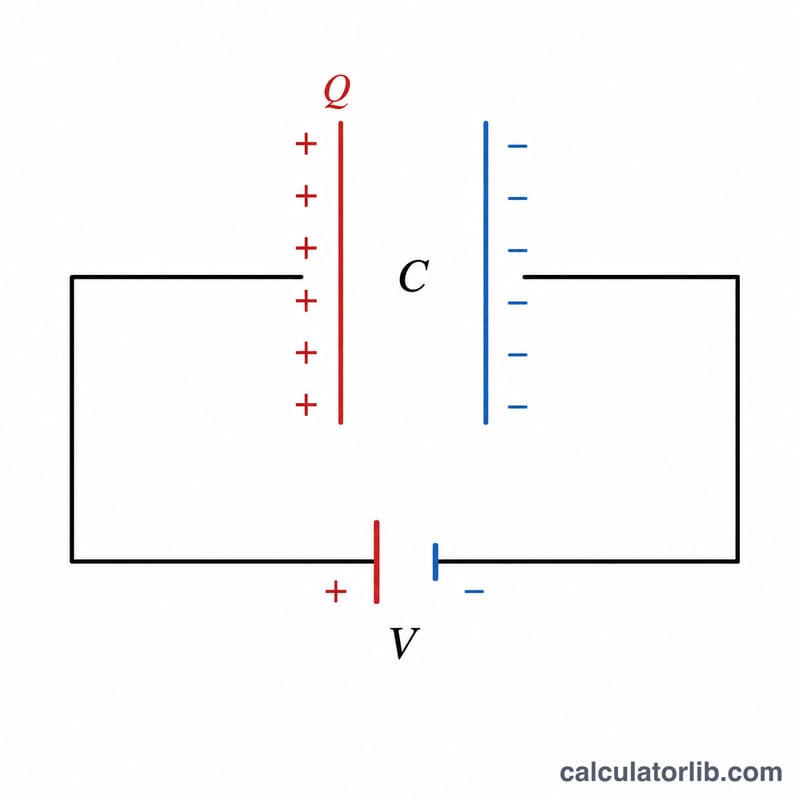

このツールは、基本となる公式 \(Q = C \times V\) を使って、コンデンサに蓄えられる電荷を計算します。ここで Q は電荷[クーロン]、C は静電容量[ファラド]、V は両極板にかかる電圧です。さらに、電荷をマイクロクーロンで表示するほか、蓄積されるエネルギーも算出するため、電子回路の設計、実験、物理の宿題などに幅広く役立ちます。
使い方
まず静電容量の数値を入力し、単位(F、mF、µF、nF、pF)を選びます。実際のコンデンサはマイクロファラドやピコファラドで定格表示されることが多いので、それに合った単位を選んでください。次にコンデンサにかかる電圧をボルトで入力すると、蓄えられる電荷がその場で表示されます。
公式の解説

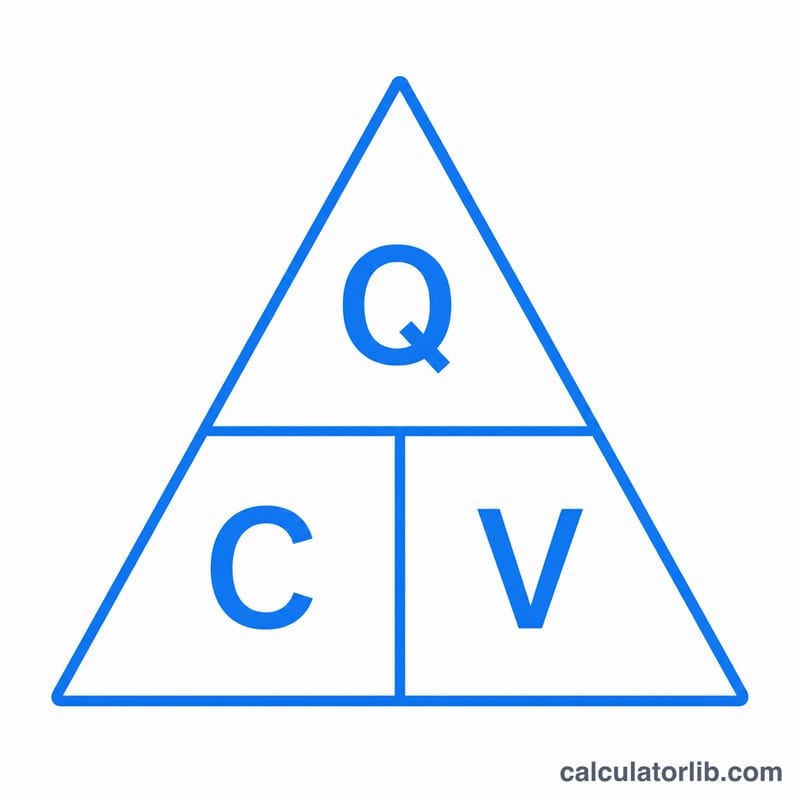

コンデンサは、かけた電圧に比例して電荷を蓄えます。すなわち \(Q = C \cdot V\) です。静電容量 C は、1ボルトあたりにどれだけの電荷を蓄えられるかを表す値です。蓄積されるエネルギーは $$E = \tfrac{1}{2} \cdot C \cdot V^{2}$$ で求められ、これがコンデンサが一瞬で大きなエネルギーを放出できる理由でもあります。
計算例
たとえば、100 µF のコンデンサを 12 V まで充電したとします。まず単位を換算すると、100 µF = 0.0001 F です。すると $$Q = 0.0001 \times 12 = 0.0012 \ \text{C}$$、つまり 1,200 µC となります。蓄積エネルギーは $$\tfrac{1}{2} \times 0.0001 \times 12^{2} = 0.0072 \ \text{J}$$ です。
静電容量の単位換算表
計算機は、入力した静電容量に「単位」欄で選んだ単位係数を掛け、さらに電圧を掛けます: \(Q = C \times V\)。以下のすべての単位はSI単位またはSI接頭語付きの単位です。
| 静電容量の単位 | 記号 | ファラド(F)での換算値 |
|---|---|---|
| ファラド | F | 1 F |
| ミリファラド | mF | 1 × 10-3 F = 0.001 F |
| マイクロファラド | µF | 1 × 10-6 F = 0.000001 F |
| ナノファラド | nF | 1 × 10-9 F |
| ピコファラド | pF | 1 × 10-12 F |
| 電荷の単位 | 記号 | クーロン(C)での換算値 |
|---|---|---|
| クーロン | C | 1 C |
| ミリクーロン | mC | 1 × 10-3 C |
| マイクロクーロン | µC | 1 × 10-6 C |
| ナノクーロン | nC | 1 × 10-9 C |
| ピコクーロン | pC | 1 × 10-12 C |
逆方向に換算すると: 1 C = 1,000 mC = 1,000,000 µC = 109 nC です。
一般的なコンデンサの場合の電荷とエネルギー
電荷は \(Q = CV\)、蓄積エネルギーは \(E = \tfrac{1}{2}CV^2\)(同じ意味で \(E = \tfrac{1}{2}QV\))で表されます。以下の値は、漏れ電流と許容誤差を無視した理想的な計算値です。
| 条件 | Q (C) | Q (µC) | E (J) |
|---|---|---|---|
| 10 pF、5 V | 5 × 10-11 | 0.00005 | 1.25 × 10-10(125 pJ) |
| 100 nF、5 V | 5 × 10-7 | 0.5 | 1.25 × 10-6(1.25 µJ) |
| 100 µF、12 V | 0.0012 | 1,200 | 0.0072(7.2 mJ) |
| 1000 µF、25 V | 0.025 | 25,000 | 0.3125 |
| 1 F スーパーキャパシタ、5 V | 5 | 5,000,000 | 12.5 |
100 µF、12 V の代入例: \(Q = 100 \times 10^{-6}\,\text{F} \times 12\,\text{V} = 1.2 \times 10^{-3}\,\text{C}\) かつ \(E = \tfrac{1}{2} \times 10^{-4} \times 12^2 = 0.0072\,\text{J}\)。
エネルギーは電圧の二乗に比例するため、電圧を2倍にすると電荷は2倍になりますが、蓄積エネルギーは4倍になります。
主な用語と記号
- 電荷(Q): コンデンサの極板に蓄えられる電気量で、単位はクーロン(C)です。1クーロンは1アンペア秒(1 C = 1 A·s)に等しくなります。
- 静電容量(C): 1ボルトあたりに蓄えられる電荷量で、単位はファラド(F)です。1 F = 1 C/V。斜体の C は静電容量を表し、立体の C はクーロンを表します。
- 電圧(V): コンデンサ両端の電位差で、単位はボルト(V)です。1 V = 1 J/C。
- 蓄積エネルギー(E): 電界に蓄えられるエネルギーで、単位はジュール(J)です。\(E = \tfrac{1}{2}CV^2\) で表されます。
- 誘電体: 極板の間にある絶縁材料(例: セラミック、フィルム、酸化物層)です。形状が同じでも静電容量を決め、コンデンサが耐えられる電圧の上限を制限します。
- 定格電圧: メーカーが連続使用について指定する最大電圧です。これを超えると誘電体が損傷する可能性があるため、計算機に入力する電圧は定格電圧を超えないようにしてください。
よくある質問
電荷の単位は何ですか? クーロン(C)です。1クーロンは、1アンペアの電流が1秒間に運ぶ電荷量に相当します。
電圧は必ず正の値でなければなりませんか? 重要なのは大きさ(絶対値)です。電圧が負の場合は、単に電荷の符号が反対になることを意味します。
なぜエネルギーは電圧の2乗を使うのですか? 電荷が蓄積されるにつれて電圧が上がっていくため、単位電荷あたりの平均仕事量は最終電圧の半分になります。これにより \(E = \tfrac{1}{2}CV^{2}\) という式が導かれます。
