容量性分圧回路(キャパシタ分圧)計算ツール

容量性分圧回路(キャパシタ分圧)計算ツール

人気 AI Skill PRO

計算を入力してください

公式

Vout=Vin·R2R1+R2V_{out} = {{\text{V}_{in}}} \cdot \frac{{{\text{R}_2}}}{{{\text{R}_1}} + {{\text{R}_2}}}
利用統計

広告

結果

C2 の出力電圧 (Vout)
4
ボルト
C1 の電圧 8 V
分圧比 (C1 / (C1 + C2)) 0.333333
直列合成容量 66.6667 nF

このページの誤りを報告

この計算ツールでできること

この計算ツールは、容量性分圧回路の出力電圧を求めます。2つのコンデンサ C1 と C2 を交流電源に直列接続し、出力は C2(下側のコンデンサ)の両端で測定します。交流に対するコンデンサの抵抗、すなわちリアクタンスは静電容量に反比例するため、容量性分圧回路は抵抗分圧回路とは逆向きに電圧を分けます。つまり C2 の両端の出力は、C2 ではなく C1 が大きいほど大きくなります。

使い方

入力(電源)電圧 Vin をボルトで入力し、続いて2つの静電容量 C1 と C2 をナノファラドで入力します。C1 は入力側に接続されたコンデンサ、C2 はグラウンドに接続されたコンデンサで、出力は両者の間のノードから取り出します。この計算ツールは、C2 の両端の出力電圧、C1 の両端の電圧、分圧比、および直列合成容量を返します。比では単位が打ち消し合うため、単位が一貫していれば、電圧の結果にはどの静電容量単位を使っても構いません。

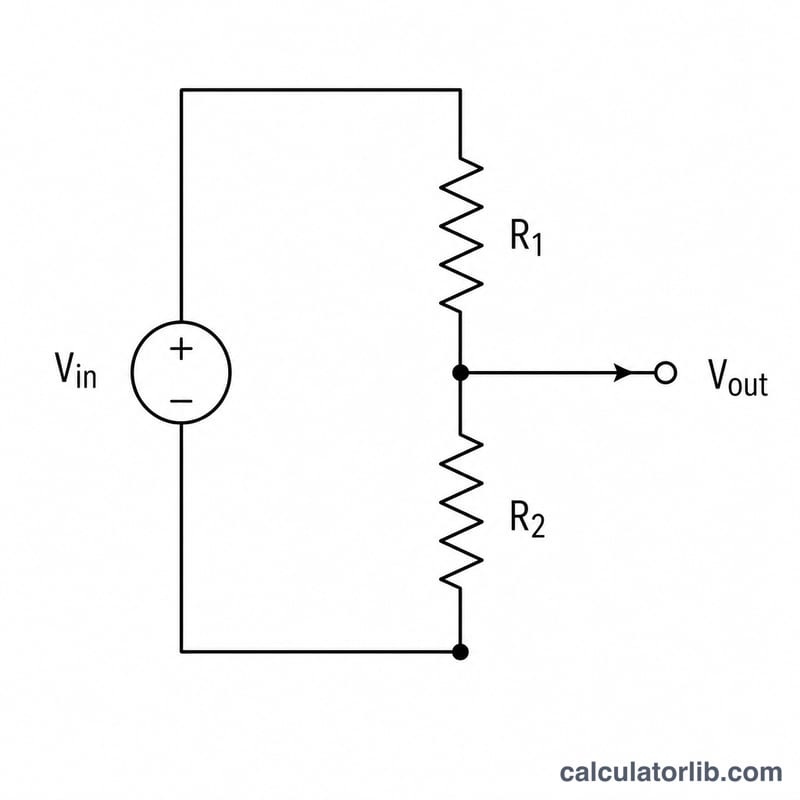

直列接続した2つの抵抗にVinを加え、下側の抵抗の両端からVoutを取り出す抵抗分圧回路
基本的な分圧回路:直列接続した2つの抵抗に入力電圧を加え、R2の両端から出力を取り出す。

式の解説

正弦波信号の場合、各コンデンサのリアクタンスは次のようになります。

$$X_{C1} = \frac{1}{2 \pi f C_1}, \quad X_{C2} = \frac{1}{2 \pi f C_2}$$

2つのコンデンサには同じ電流が流れるため、電圧は抵抗分圧回路とまったく同じように、リアクタンスに比例して分配されます。

$$V_{out} = V_{in} \cdot \frac{ X_{C2} }{ X_{C1} + X_{C2} } = V_{in} \cdot \frac{ C_1 }{ C_1 + C_2 }$$

周波数の項 f は打ち消されるため、分圧比は静電容量の値のみで決まります。2つのコンデンサの直列合成容量は次のとおりです。

$$C_{series} = \frac{ C_1 C_2 }{ C_1 + C_2 }$$
広告

計算例

Vin が 12 V、C1 が 100 nF、C2 が 200 nF だとします。分圧比は C1 / (C1 + C2) = 100 / 300 = 0.3333 なので、C2 の両端の出力は 12 × 0.3333 = 4 V です。残りの 8 V は C1 の両端に現れ、直列容量は (100 × 200) / 300 = 66.67 nF となります。大きい方のコンデンサ C2 が、電圧のより小さい割合を分担している点に注目してください。

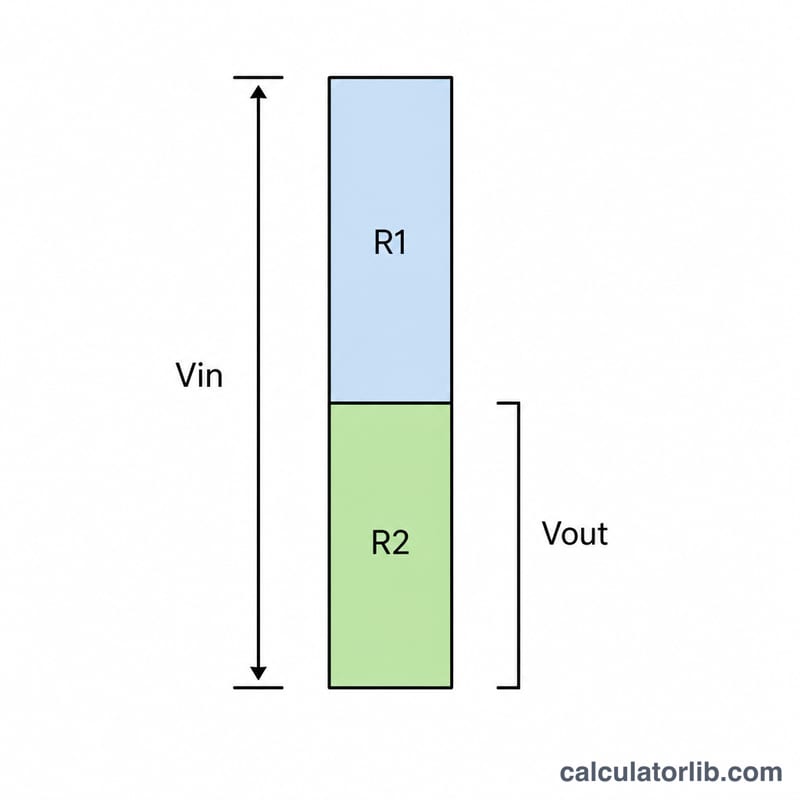

VoutとVin、R1、R2の関係を示す分圧公式の図
Voutは、VinにR2/(R1+R2)の比を掛けた値になる。

結果の解釈

  • 交流信号と理想コンデンサ: 比 \(C_1/(C_1+C_2)\) は交流信号に適用され、理想的で無負荷のコンデンサを前提とします。両方のリアクタンスは \(1/f\) に比例して変化するため、理想的な場合この比は周波数に依存しません。
  • 直流は遮断される: 定常状態では理想的なコンデンサは直流電流を通さないため、この式は直流での分圧を表しません。実際の部品では、直流の分配はコンデンサの容量値ではなく、漏れ(絶縁)抵抗によって決まります。
  • 負荷と浮遊容量の影響: C2 に並列に接続された負荷抵抗、電圧計や増幅器の入力インピーダンス、あるいは C2 に並列な浮遊容量や配線容量は、出力を理想値からずらします。並列容量は実質的に C2 を増やし、Vout を下げます。抵抗性の負荷があると、比は周波数に依存するようになります。
  • 電圧の分担と定格: 容量の小さいコンデンサはリアクタンスが大きいため、より大きな電圧を分担します。C1 にかかる電圧は \(V_{in}\cdot\frac{C_2}{C_1+C_2}\) です。各コンデンサの電圧定格は、入力電圧の総量を均等に割った値ではなく、実際にかかる電圧と比較する必要があります。
  • 出力の単位: Vout は Vin と同じ種類の値です。Vin が実効値(RMS)なら Vout も実効値、Vin がピーク値またはピーク間値なら Vout もそれぞれピーク値またはピーク間値になります。
  • 許容差: 実際のコンデンサには許容差(例えば ±5% や ±10%)があり、温度、バイアス電圧、経年変化によって値が変わることがあるため、実際の比も変化します。
広告

定義と用語集

容量性リアクタンス (XC)
コンデンサが交流電流に対して示す抵抗で、単位はオーム。\(X_C = \frac{1}{2\pi f C}\) で、f は周波数(ヘルツ)、C は静電容量(ファラド)です。周波数または容量が増えると小さくなります。
静電容量
1ボルトあたりに電荷を蓄える能力で、単位はファラド(F)。実用的な値は通常ナノファラド(1 nF = 10-9 F)、マイクロファラド、またはピコファラドで表されます。
分圧比
入力電圧のうち出力に現れる割合、\(V_{out}/V_{in}\)。出力を C2 の両端に取る容量分圧器では、\(C_1/(C_1+C_2)\) です。
直列合成容量
C1 と C2 を直列に接続したときと等しい単一の容量、\(C_s = \frac{C_1 C_2}{C_1+C_2}\)。二つのコンデンサのうち小さい方よりも必ず小さくなります。
Vin
直列に接続されたコンデンサ対全体に加えられる交流電圧。
Vout
C2 の両端の電圧、すなわちグラウンドへの出力点での電圧で、\(V_{out}=V_{in}\cdot\frac{C_1}{C_1+C_2}\) で与えられます。
C1
入力と出力の節点の間に接続されたコンデンサ。
C2
出力の節点とグラウンドの間に接続されたコンデンサ。
抵抗分圧器(対比)
抵抗で構成される分圧器で、\(V_{out}=V_{in}\cdot\frac{R_2}{R_1+R_2}\) です。直流と交流の両方で動作し電力を消費しますが、容量分圧器は交流でのみ動作し、理想的には電力を消費せず、出力側のコンデンサ(C2)が小さいほど出力が大きくなります。これは比が容量の逆数に依存するためです。

よくある質問

なぜ出力は C2 ではなく C1 に比例するのですか? コンデンサのリアクタンスは静電容量に反比例するため、大きいコンデンサほどリアクタンスが小さく、電圧降下も小さくなります。したがって C2 の両端の電圧は、もう一方のコンデンサの値である C1 に比例して大きくなります。

周波数は出力電圧を変えますか? いいえ。比の中で周波数の項が打ち消されるため、理想的で無負荷の容量性分圧回路は、どの周波数でも同じ比 C1 / (C1 + C2) を生じます。

負荷を接続するとどうなりますか? 現実の負荷は電流を消費し、出力を理想値より下げます。この計算ツールは高インピーダンスの開放出力を前提としています。負荷のある分圧回路では、C2 と並列に負荷インピーダンスを含める必要があります。
