コンデンサ蓄積エネルギー計算ツールとは?
コンデンサ(キャパシタ)は、電極間に生じる電界として電気エネルギーを蓄えます。この計算ツールを使えば、ある電圧まで充電したコンデンサがどれだけのエネルギー(単位:ジュール)を保持しているかを正確に求められます。静電容量と電圧を入力するだけで、蓄積エネルギーと蓄積電荷の両方が表示されます。物理学の普遍的な法則に基づいているため、SI単位(ファラドとボルト)を使えばどのような場面でも利用できます。
使い方
まず静電容量をファラド(F)で入力します。実際のコンデンサはマイクロファラド(µF)やナノファラド(nF)で表記されることが多い点に注意してください。1 µF = 0.000001 F、1 nF = 0.000000001 F です。次に電圧をボルト(V)で入力します。計算ボタンを押すと、ジュール単位のエネルギーとクーロン単位の電荷が表示されます。

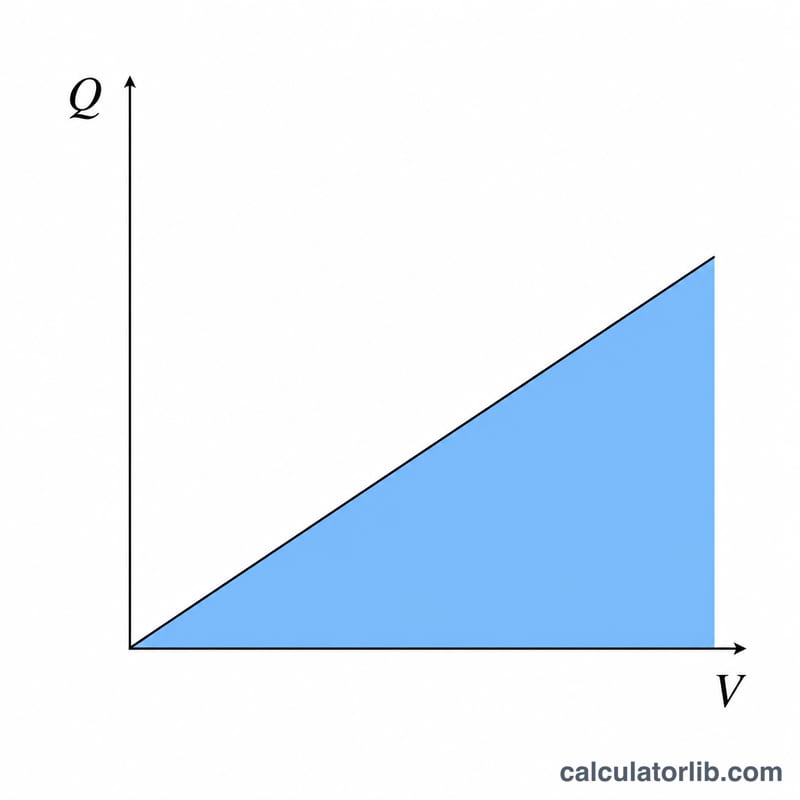

エネルギーは電荷–電圧直線の下の影付き三角形の面積に等しく、\(E = \frac{1}{2}CV^{2}\) となります。
計算式の解説
コンデンサに蓄えられるエネルギーは $$E = \frac{1}{2} \cdot C \cdot V^{2}$$ で求められます。エネルギーは静電容量に比例して増えますが、電圧については2乗に比例します。つまり電圧を2倍にすると、蓄積エネルギーは4倍になります。蓄えられる電荷は \(Q = C \cdot V\) で表され、単位はクーロンです。
計算例
0.001 F(1000 µF)のコンデンサを12 Vまで充電した場合を考えてみましょう。エネルギーは $$E = \frac{1}{2} \cdot 0.001 \cdot 12^{2} = 0.5 \cdot 0.001 \cdot 144 = 0.072 \ \text{J}$$ となります。蓄積電荷は \(Q = 0.001 \cdot 12 = 0.012 \ \text{C}\) です。

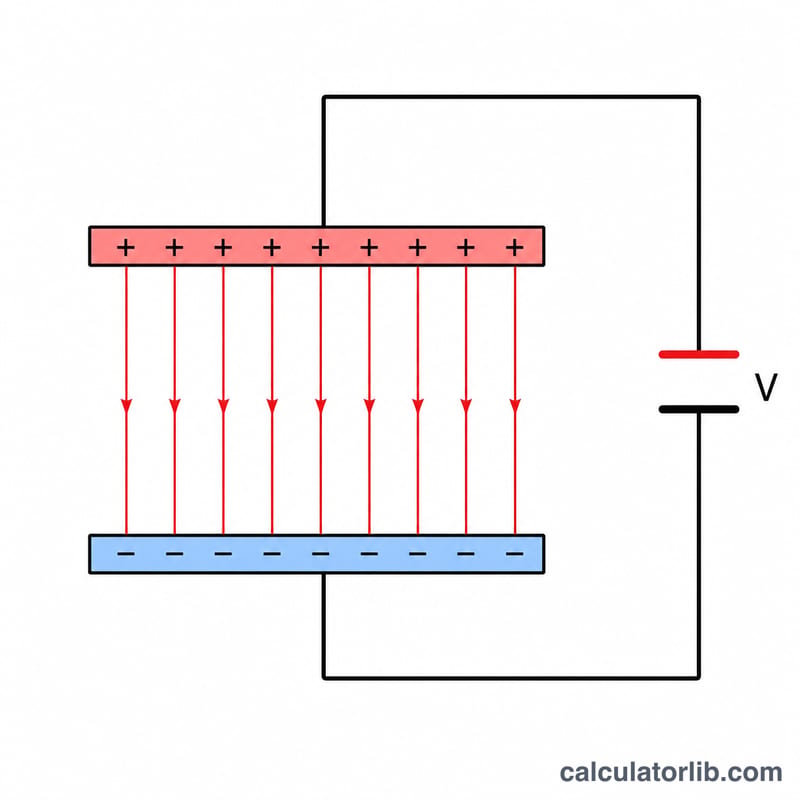

充電されたコンデンサーは、極板間の電界にエネルギーを蓄えます。
よくある質問
なぜ電圧が2乗になるのですか? 電極に電荷を運ぶために必要な仕事は電圧が上がるにつれて増えていくため、積分した全体のエネルギーは \(V^{2}\) に依存します。
どの単位を使えばよいですか? 答えをジュールで得るには、ファラドとボルトを使ってください。µF は100万で割って F に換算してから入力します。
スーパーキャパシタにも使えますか? はい。スーパーキャパシタは非常に大きな静電容量(多くは数ファラド)を持つだけなので、同じ電圧でもはるかに多くのエネルギーを蓄えられます。
