자전거 체인 길이 계산기란?
이 도구는 널리 쓰이는 '리지드(rigid)' 체인 길이 공식을 이용해 자전거 체인의 적정 길이를 추정합니다. 계산에 필요한 값은 세 가지입니다. 프레임의 체인스테이 길이, 앞쪽 가장 큰 체인링의 톱니 수, 뒤쪽 가장 큰 스프라켓의 톱니 수입니다. 결과는 인치 단위와 함께, 실제로 사용해야 할 0.5인치 체인 링크 개수로 함께 표시됩니다.
사용 방법

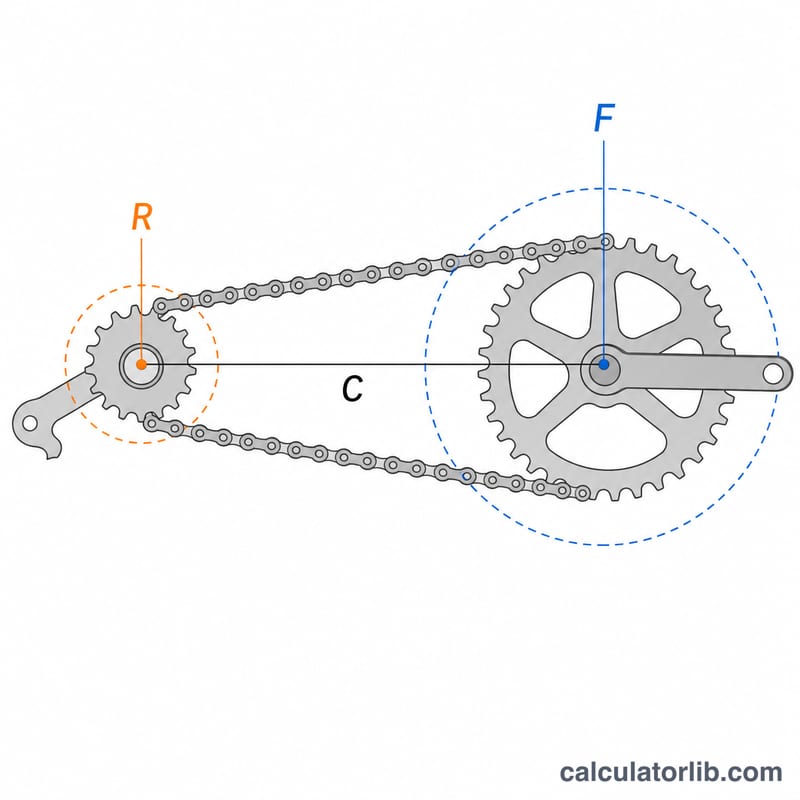

먼저 체인스테이 길이를 밀리미터(mm) 단위로 측정합니다. 체인스테이 길이는 비비(BB, 바텀 브래킷) 중심에서 뒷바퀴 축 중심까지의 거리입니다. 그다음 가장 큰 체인링과 가장 큰 스프라켓의 톱니 수를 입력하세요. 계산기는 먼저 원래 계산값을 보여준 뒤, 가장 가까운 정수 링크로 반올림합니다. 체인은 완전한 링크 단위로만 끊을 수 있기 때문입니다.
공식 풀이
공식은 $$L = 2\cdot(C/25.4) + F/4 + R/4 + 1$$ 입니다. 여기서 \(C\)는 mm 단위입니다. 체인스테이를 25.4로 나누면 mm가 인치로 변환되고, 이를 2배 하는 것은 체인의 윗줄과 아랫줄을 모두 계산하기 위함입니다. \(F/4\)와 \(R/4\)는 가장 큰 기어에 체인이 감기는 부분을 반영하며, 마지막의 상수 1인치는 변속기(디레일러)가 여유분을 잡아당길 수 있도록 하는 여유 공간입니다.
계산 예시
체인스테이 445mm, 32T 체인링, 51T 카세트 스프라켓을 갖춘 MTB의 경우: $$L = 445/12.7 + 32/4 + 51/4 + 1 = 35.039 + 8 + 12.75 + 1 \approx 56.79\ \text{인치}$$ 입니다. 가장 가까운 0.5인치 링크로 반올림하면 112링크, 즉 56인치가 됩니다.
절단 전 실용 팁
- 링크 수를 짝수로 맞추세요. 표준 체인은 인너 링크와 아우터 링크가 번갈아 연결된 구조이며, 인너 링크와 아우터 링크 한 쌍이 퀵 링크나 핀으로 마무리됩니다. 링크 수가 홀수이면 하프 링크가 필요한데, 이는 강도가 약해 보통 피하는 것이 좋습니다.
- 인치를 링크로 올바르게 환산하세요. 체인 피치는 링크당 0.5인치이므로 링크 수는 길이(인치)의 두 배입니다. 기사의 예시에서는 56.79인치를 112개 링크로 반올림했지만, \(2 \times 56.79 \approx 113.6\) 링크이므로 올림하여 114개 링크(다음 짝수)가 됩니다. 직접 계산한 결과를 확인할 때는 2 × 길이 규칙을 사용하세요.
- 조금 길게 자른 뒤 줄이세요. 체인을 걸고 테스트한 다음, 확실해졌을 때만 짧게 조정하세요. 링크 한 쌍은 언제든 제거할 수 있지만, 이미 너무 짧게 자른 체인에는 다시 추가할 수 없습니다.
- 변속기에 장력이 걸리지 않는지 빅-빅 조합으로 확인하세요. 가장 큰 체인링과 가장 큰 코그로 변속하세요. 체인은 리어 디레일러 케이지가 한계까지 늘어나지 않은 상태에서 연결되어야 합니다. 빅-빅 조합에서 디레일러가 팽팽하게 당겨질 만큼 짧은 체인으로는 절대 주행하지 마세요.
- 스몰-스몰 조합에서 느슨함을 확인하세요. 가장 작은 체인링과 가장 작은 코그로 변속하세요(이 조합으로는 주행을 피하되 확인은 하세요). 체인이 체인스테이에 부딪히지 않아야 하며, 디레일러 케이지에는 이동 여유가 남아 있어야 합니다.
- 디레일러의 최대 용량을 확인하세요. 각 리어 디레일러에는 정격 총 용량(가장 큰 체인링과 가장 작은 체인링의 톱니 수 차이 + 가장 큰 코그와 가장 작은 코그의 톱니 수 차이)이 있습니다. 이 한계를 벗어나야만 작동하는 체인 길이는 드라이브트레인이 맞지 않는다는 신호입니다.
- 풀 서스펜션 프레임: 보텀 브라켓과 리어 액슬 사이의 거리는 쇽이 압축되면서 변합니다. 서스펜션을 완전 압축 상태까지 작동시키고(예: 쇽 스프링이나 에어를 제거하여) 체인이 걸리거나 디레일러를 과도하게 늘리지 않는지 확인하세요.
- 기존 체인을 기준으로 활용하세요. 체인을 교체할 때는 기존 체인이 올바른 길이로 맞춰져 있었고 심하게 늘어나지 않았다면, 새 체인 옆에 나란히 놓고 길이를 비교한 뒤 링크 수를 맞추세요.
이 내용은 자전거 정비를 돕기 위한 일반 정보입니다. 사용하는 부품의 경우 항상 체인 및 디레일러 제조사의 지침을 따르세요.
주요 용어 설명
- 체인스테이 길이
- 보텀 브라켓 중심에서 리어 액슬(드롭아웃) 중심까지의 거리로, 밀리미터(mm) 단위로 측정합니다. 체인이 덮어야 하는 기본 간격을 결정합니다.
- 체인링
- 앞쪽 크랭크셋에 부착된 톱니 모양의 링입니다. 계산기의 "앞" 값은 가장 큰 체인링의 톱니 수입니다.
- 코그 / 카세트
- 코그는 뒷바퀴에 달린 톱니 모양의 스프로킷이며, 카세트는 이들이 함께 장착된 묶음입니다. "뒤" 값은 가장 큰 코그의 톱니 수입니다.

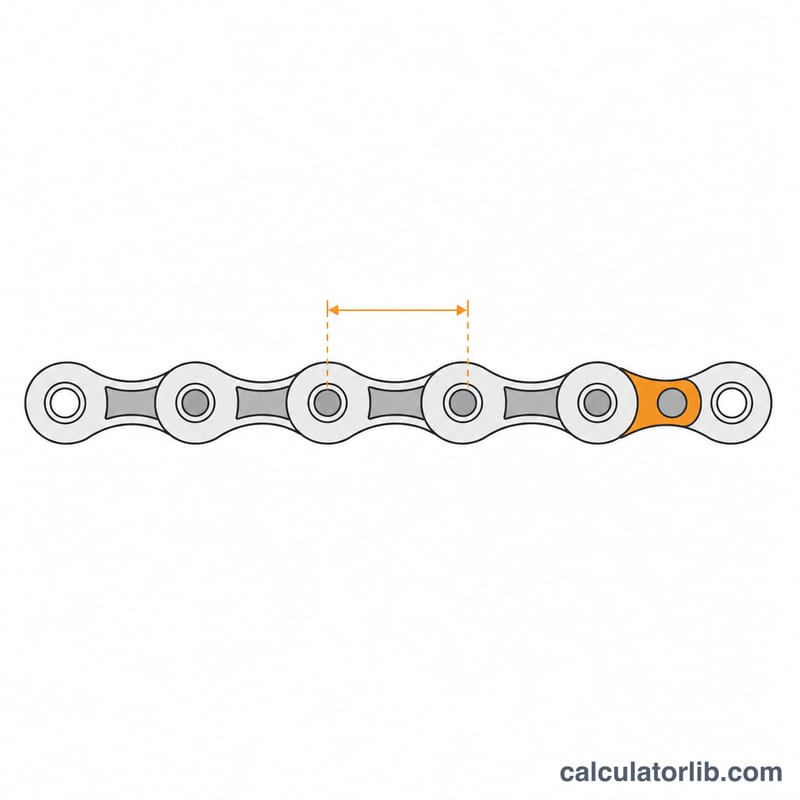

- 체인 피치
- 체인에서 인접한 핀 사이의 거리로, 링크당 0.5인치(12.7mm)이며, 인너 링크와 아우터 링크 한 쌍당 1인치입니다. 이 때문에 링크 수가 인치 길이의 두 배가 됩니다.
- 인너 / 아우터 링크
- 번갈아 배치되는 두 가지 링크 유형입니다. 인너 링크의 플레이트는 서로 가깝게 붙어 있고, 아우터 링크의 플레이트는 더 멀리 떨어져 있으며 인너 링크를 감싸도록 끼워집니다.
- 퀵 링크
- 체인 공구 없이 체인의 양 끝을 연결하는 재사용 가능한 연결 부품입니다. 체인의 속도 등급에 맞는 종류인지 확인하세요.
- 디레일러 용량
- 체인링과 코그 범위로 계산한, 리어 디레일러가 흡수할 수 있는 최대 총 톱니 수 차이입니다. 이를 초과하면 스몰-스몰에서는 체인이 너무 느슨해지고, 빅-빅에서는 너무 팽팽해집니다.
- 빅-빅
- 가장 큰 체인링과 가장 큰 코그의 조합입니다. 가장 많은 체인을 사용하며, 체인 길이가 충분한지 확인할 때 쓰는 조합입니다.
- 고정 체인 길이
- 서스펜션 움직임 없이, 즉 프레임이 고정된 정적 치수에 있을 때 계산한 체인 길이입니다. 풀 서스펜션 프레임에서는 쇽이 완전히 압축된 상태에서도 길이를 확인해야 합니다.
자주 묻는 질문
왜 링크 단위로 반올림하나요? 체인은 롤러 사이에서만 절단할 수 있기 때문에 길이는 항상 0.5인치 링크의 정수 배수가 됩니다.
어떤 기어를 기준으로 하나요? 항상 가장 큰 체인링과 가장 큰 스프라켓, 즉 체인이 가장 많이 필요한 조합을 기준으로 하세요. 작은 기어에서 생기는 여유분은 변속기가 흡수해 줍니다.
이 값이 정확한가요? 어디까지나 추정치입니다. 최종 길이는 반드시 실제 자전거에서 '큰 체인링-큰 스프라켓' 조합으로 변속한 뒤, 사용하는 변속기 제조사의 체인 감기(wrap) 방식을 따라 확정하세요.
