계산 입력

공식

GPM=유속×π(내경24)2×448.831\text{GPM} = \text{유속} \times \pi \left(\frac{\text{내경}}{24}\right)^{2} \times 448.831
사용 통계

광고

결과

체적 유량
48.96
분당 갤런 (GPM)
유속 5 ft/s
배관 단면적 0.021817 ft²

이 페이지의 오류 신고

GPM 유량 계산기란?

이 계산기는 유속과 배관 내경을 이용해 원형 배관을 통과하는 체적 유량을 분당 갤런(GPM) 단위로 구합니다. 유량은 유속에 배관 단면적을 곱한 값과 같다는 기본 관계식을 적용한 뒤, 분당 세제곱피트를 미국 갤런(US gallon) 기준 분당 갤런으로 변환하는 계수 448.831을 곱해 결과를 산출합니다. GPM은 북미에서 주로 쓰이는 단위로, 여기서는 미국 갤런 기준임을 기억해 두세요.

사용 방법

유속을 초당 피트(ft/s)로, 배관 내경을 인치(inch) 단위로 입력하세요. 계산기는 직경을 피트로 환산하고 원형 단면적을 계산한 다음, 사용된 단면적과 함께 GPM 단위의 유량을 보여 줍니다.

공식 설명

핵심 공식은 다음과 같습니다.

$$\text{GPM} = V \times A \times 448.831$$

여기서 \(V\)는 유속(ft/s), \(A\)는 배관 단면적(제곱피트)입니다. 단면적은 \(A = \pi \times r^{2}\)로 구하며, \(r\)은 피트 단위의 내반경입니다. 직경은 인치로 입력하므로 먼저 12로 나누어 피트로 환산한 후 절반으로 나눕니다. 상수 448.831은 분당 세제곱피트(ft³/min)를 미국 갤런 기준 분당 갤런으로 변환하는 값으로, \(1 \text{ ft}^{3} = 7.48052\) 갤런이고 1분은 60초이므로 \(7.48052 \times 60 = 448.831\)이 됩니다.

광고

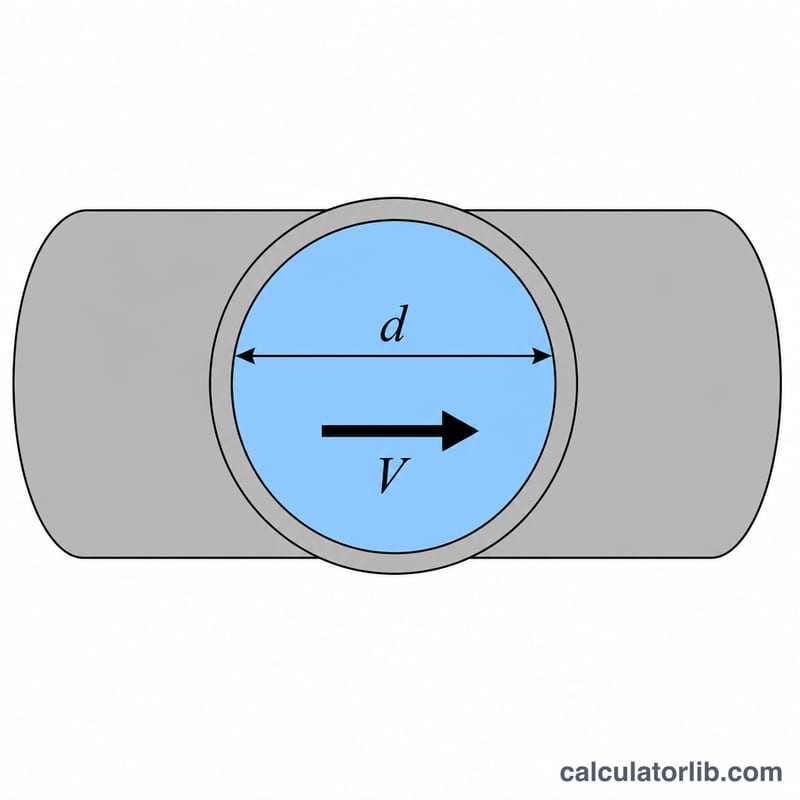

내경과 유속 화살표를 보여주는 원형 관의 단면도
유량은 관의 단면적(내경 기준)과 유속을 결합한 값입니다.

계산 예시

물이 내경 2인치 배관을 따라 초당 5피트(5 ft/s)로 흐른다고 가정해 봅시다. 반경은 \((2 \div 12) \div 2 = 0.08333 \text{ ft}\)이므로 단면적은 \(\pi \times 0.08333^{2} \approx 0.021817 \text{ ft}^{2}\)입니다. 따라서 다음과 같습니다.

$$\text{GPM} = 5 \times 0.021817 \times 448.831 \approx 48.96$$

즉 분당 약 48.96갤런입니다.

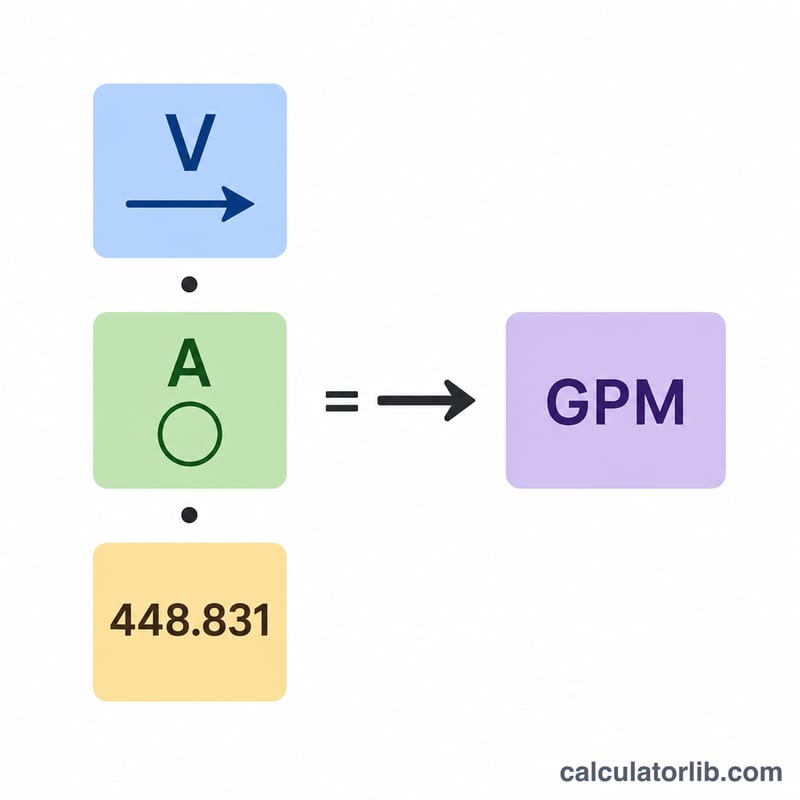

GPM 공식을 유속, 단면적, 변환 계수로 나눈 도표
GPM = 유속 × 단면적 × 448.831.

배관의 일반적인 유속 범위

설계자는 보통 목표 유속을 먼저 정한 뒤, 그에 따른 유량, 압력 강하, 소음, 침식을 확인하여 배관 크기를 선택합니다. 아래 범위는 피트/초(ft/s) 단위로 흔히 인용되는 경험적 기준이며, 고정된 한계가 아닙니다.

용도 일반적인 유속 (ft/s)
급수 / 배수 간선 약 3–8
펌프 흡입 배관 약 1–5
펌프 토출 배관 약 4–10
건물 내 일반 동관 배관 보통 약 5–8로 제한

이는 일반적인 엔지니어링 지침입니다. 적절한 값은 배관 재질, 유체(점도, 고형물, 온도), 소음 제한, 침식 및 부식 문제, 허용 압력 강하에 따라 달라집니다. 일반적인 출처는 배관 및 기계 설비 규정, 배관 및 펌프 제조사 지침, 엔지니어링 핸드북입니다. 실제 배관을 크기 산정하기 전에 귀하의 관할 지역과 프로젝트에 적용되는 규정을 확인하십시오.

호칭 구경 및 유속별 GPM

값은 \(\text{GPM} = V \times \pi \left(\frac{d}{24}\right)^{2} \times 448.831\)를 사용하며, 여기서 \(V\)는 ft/s 단위이고 \(d\)는 인치(in) 단위의 내경입니다. 이는 대략 \(\text{GPM} \approx 2.448 \times V \times d^{2}\)로 간단히 정리됩니다. 예를 들어, 내경 2인치 배관에서 5 ft/s일 때: \(5 \times \pi \times (2/24)^2 \times 448.831 \approx 48.96\) GPM.

내경 (in) 3 ft/s 5 ft/s 8 ft/s
0.5 1.84 3.06 4.90
0.75 4.13 6.89 11.02
1 7.34 12.24 19.58
1.5 16.52 27.54 44.06
2 29.38 48.96 78.34
3 66.10 110.16 176.26
4 117.50 195.84 313.34
6 264.38 440.64 705.02

유량은 내경의 제곱에 비례하고 유속에는 선형으로 비례합니다. 같은 유속에서 내경을 두 배로 하면 GPM은 네 배가 되고, 같은 배관에서 유속을 두 배로 하면 GPM도 두 배가 됩니다. 실제 내경을 사용하십시오. 실제 내경은 호칭 구경과 다르며 배관 스케줄 또는 튜브 종류에 따라 달라집니다.

광고

유량 단위 환산

미국 갤런/분(GPM) 단위의 유량에 아래 계수를 곱하십시오. 이 계수는 미국 액체 갤런 기준입니다.

1 미국 GPM은 다음과 같음 단위
3.78541 L/min
0.227125 m³/h
0.0630902 L/s
0.002228 ft³/s
0.133681 ft³/min
0.832674 영국 GPM
34.2857 배럴/일 (42갤런 미국 배럴)

미국 GPM 100일 때의 예시 행:

단위 100 GPM일 때의 값
L/min 378.541
m³/h 22.7125
L/s 6.30902
ft³/min 13.3681
영국 GPM 83.2674
배럴/일 3,428.57

자주 묻는 질문

모든 액체에 적용되나요? 네. 이 계산은 기하학적 형상에 기반하므로 유체의 종류와 무관합니다. 유체의 밀도나 점도와 상관없이 오직 유속과 배관 크기에만 의존합니다.

직경은 내경인가요 외경인가요? 실제 유체가 흐르는 통로이므로 배관의 내경(안지름)을 사용하세요. 호칭 지름(nominal pipe size)은 실제 내경과 다를 수 있습니다.

여기서 GPM은 어떤 단위인가요? 결과는 미국 갤런(US gallon) 기준 분당 갤런입니다. 영국식 임페리얼 갤런으로 환산하려면 결과에 약 0.8327을 곱하세요.
