SCFM → ACFM 변환 계산기

계산 입력

표준 유량 (SCFM)

표준 압력 (psia)

Standard Temp (°F)

실제 압력 (psia)

Actual Temp (°F)

결과

실제 분당 입방피트

77.94

ACFM

표준 온도 (랭킨)	527.67 °R
실제 온도 (랭킨)	559.67 °R

SCFM에서 ACFM 변환이란?

SCFM(Standard Cubic Feet per Minute, 표준 분당 입방피트)은 일정한 기준 조건에서의 공기 유량을 나타내고, ACFM(Actual Cubic Feet per Minute, 실제 분당 입방피트)은 시스템이 실제로 운전되는 압력과 온도에서의 체적 유량을 나타냅니다. 기체는 압력과 온도가 달라지면 팽창하거나 압축되기 때문에, 동일한 질량의 공기라도 표준 조건일 때와 현장에서 차지하는 부피가 서로 다릅니다. 이 계산기는 정격 SCFM 값을 압축기, 블로워, 집진기, HVAC 덕트에서 실제로 보게 되는 ACFM 값으로 변환해 줍니다. ※ SCFM·ACFM과 psia, °F 단위는 주로 미국식 단위계를 쓰는 분야에서 사용되며, 국내에서는 ㎥/min 등 SI 단위를 함께 쓰는 경우가 많으니 장비 사양서의 단위를 반드시 확인하세요.

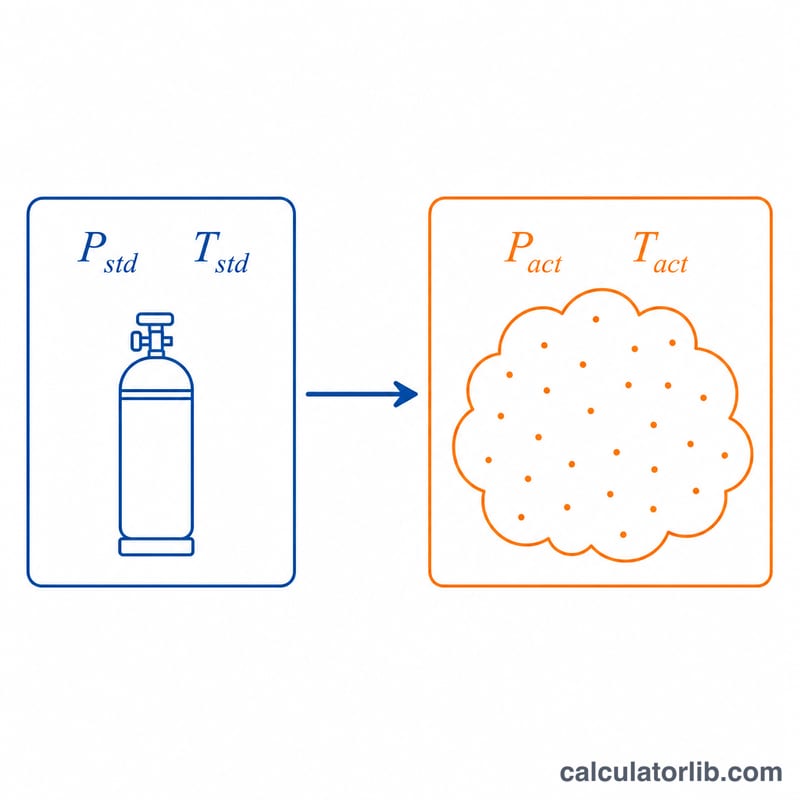

SCFM은 고정된 표준 조건에서 측정되며, ACFM은 측정 지점의 실제 압력과 온도를 반영합니다.

사용 방법

먼저 표준 유량(SCFM)과 장비 제조사가 사용하는 표준 기준 조건을 입력합니다. 일반적으로 14.696 psia, 68°F를 많이 사용합니다. 그다음 운전 지점에서의 실제 압력과 실제 온도를 입력하세요. 계산기는 두 온도를 절대온도인 랭킨(Rankine) 단위로 환산한 뒤 ACFM 값을 산출합니다.

공식 풀이

변환 공식은 다음과 같습니다.

$$\text{ACFM} = \text{SCFM} \times \frac{\text{P}_{std}}{\text{P}_{act}} \times \frac{\text{T}_{act} + 459.67}{\text{T}_{std} + 459.67}$$

실제 압력이 높을수록 기체가 더 압축되어 ACFM이 작아지고, 실제 온도가 높을수록 기체가 팽창해 ACFM이 커집니다. 이상기체 법칙은 절대온도를 요구하므로 온도는 랭킨(\(T_R = T_F + 459.67\))으로 환산합니다.

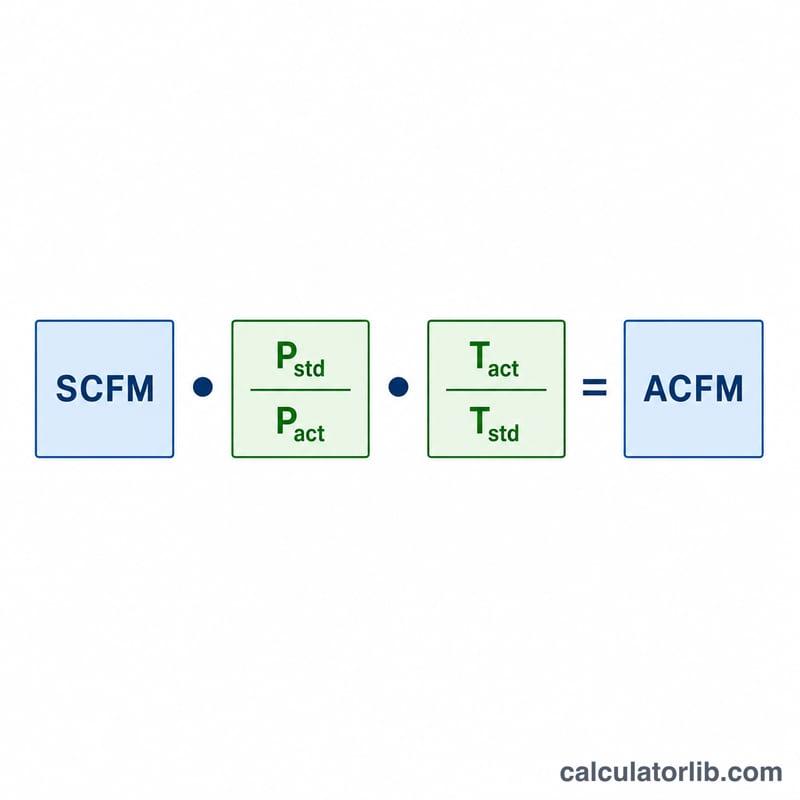

ACFM은 SCFM에 압력비와 온도비를 곱한 값과 같습니다.

계산 예시

14.696 psia, 68°F(527.67°R) 기준으로 정의된 100 SCFM이, 20 psia, 100°F(559.67°R)에서 운전된다고 가정해 봅시다. 그러면 다음과 같습니다.

$$\text{ACFM} = 100 \times \frac{14.696}{20} \times \frac{559.67}{527.67} = 100 \times 0.7348 \times 1.06064 = 77.94 \ \text{ACFM}$$

높은 압력이 공기를 압축한 효과가 높은 온도가 공기를 팽창시킨 효과보다 컸기 때문에, 실제 유량이 표준 유량보다 작게 나온 것입니다.

자주 묻는 질문

어떤 표준 조건을 사용해야 하나요? CAGI(미국 압축공기·가스 협회)에서는 보통 14.696 psia, 68°F를 사용합니다. 산업 분야에 따라 60°F나 70°F를 쓰기도 하므로, 반드시 장비 사양서에 명시된 기준에 맞추세요.

왜 랭킨으로 변환하나요? 기체의 부피는 절대온도에 비례합니다. 화씨(°F)를 그대로 쓰면 비율이 잘못 계산되므로 459.67을 더해 절대온도로 변환합니다.

습도는 영향을 주나요? 이 계산기는 건조 공기를 기준으로 합니다. 수분 함량이 높은 기류의 경우 수증기 분압이 결과를 약간 변동시킬 수 있습니다.
