수격 작용 압력 서지 계산기

수격 작용 압력 서지 계산기

인기 AI Skill PRO

계산 입력

공식

ΔP=밀도 ρ·파속 c·|Δv|\Delta P = {{\text{밀도 } \rho}} \cdot {{\text{파속 } c}} \cdot \left| {\Delta v} \right|
사용 통계

광고

결과

수격 작용 압력 서지
2,400,000
파스칼 (Pa)
킬로파스칼 환산 2,400 kPa
bar 환산 24 bar
psi 환산 348.09 psi

이 페이지의 오류 신고

수격 작용이란?

수격 작용(워터 해머)은 흐르던 유체가 갑자기 멈추거나 흐름 방향이 바뀔 때 배관 안에서 발생해 전파되는 압력 서지, 즉 충격파를 말합니다. 예를 들어 밸브가 급격히 닫히거나 펌프가 정지할 때 일어납니다. 이때 유체가 가지고 있던 운동량이 순간적인 압력 상승으로 바뀌면서, 평상시 운전 압력의 몇 배에 달하는 충격이 발생할 수 있습니다. 심한 경우 배관이 파열되거나 밸브가 손상되고, 배관 전체가 흔들리기도 합니다. 이 계산기는 고전적인 주코프스키 공식을 사용해 이러한 서지의 크기를 추정합니다.

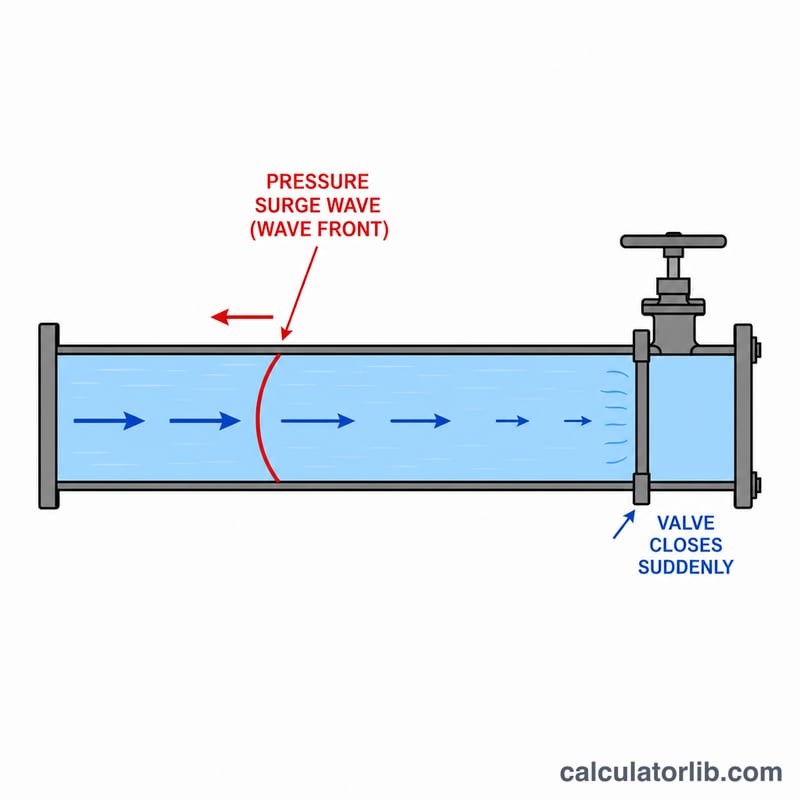

닫히는 밸브가 상류로 전파되는 압력파를 만드는 배관
밸브가 갑자기 닫히면 흐름이 멈추고 압력파가 관을 따라 상류로 되돌아갑니다.

계산기 사용 방법

세 가지 값을 입력하면 됩니다. 첫째는 유체 밀도(물의 경우 약 1000 kg/m³)입니다. 둘째는 압력파 속도 \(c\)로, 충격파가 유체와 배관 시스템을 통해 전파되는 속도이며 강관 속 물의 경우 보통 1000~1400 m/s입니다. 셋째는 유속 변화 \(\Delta v\)로, 초기 유속과 최종 유속의 차이입니다. 밸브가 순간적으로 닫히는 경우에는 보통 배관 내 전체 유속이 그대로 적용됩니다. 계산기는 최대 압력 서지를 파스칼(Pa), 킬로파스칼(kPa), bar, psi 단위로 알려줍니다.

공식 설명

주코프스키 공식은 다음과 같습니다.

$$\Delta P = \rho \cdot c \cdot \Delta v$$

이 공식은 밸브가 배관의 임계 시간(\(2L/c\))보다 빠르게, 즉 순간적으로 닫히는 상황을 가정합니다. 서지의 크기는 배관 길이와 무관하며 오직 밀도, 파속, 유속 변화량에만 좌우됩니다. 밸브를 천천히 닫을수록 서지는 작아지므로, 이 공식은 보수적인 최악의 경우를 산정하는 셈입니다.

광고

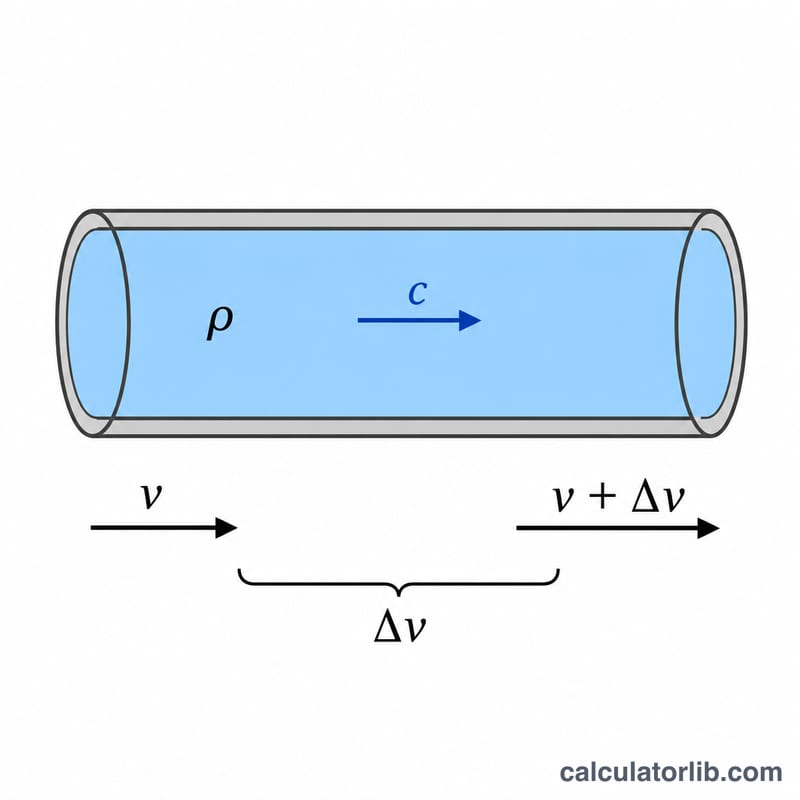

주콥스키 방정식의 밀도, 파동 속도, 속도 변화를 보여주는 도표
압력 서지는 유체 밀도, 파동 속도, 속도 변화에 따라 달라집니다.

계산 예시

물(\(\rho = 1000 \text{ kg/m}^3\))이 2 m/s로 흐르다가 순간적으로 멈춘다고 합시다. 파속이 1200 m/s일 때:

$$\Delta P = 1000 \times 1200 \times 2 = 2{,}400{,}000 \text{ Pa} = 2400 \text{ kPa} = 24 \text{ bar} \approx 348 \text{ psi}$$

이 서지값은 정적 배관 압력 위에 추가로 더해지는 값입니다.

재질별 대표 파동 속도

압력파 속도 \(c\)는 유체의 체적탄성계수와 배관 벽이 얼마나 변형되는지에 따라 달라집니다. 배관이 단단할수록 파동 속도가 높아지고 서지(압력 급상승)도 커집니다. 아래 값은 약 20 °C의 물을 기준으로 한 근사치입니다. 실제 값은 벽 두께, 직경, 배관 고정 또는 지지 방식, 온도, 그리고 갇힌 공기에 따라 달라집니다. 최종 설계에는 제조사 값이나 설계 기준 값을 사용하십시오.

배관 재질 / 경우 대략적인 파동 속도 c (m/s)
강체 배관 / 자유수 (벽 변형 없음) ≈ 1480
강철 ≈ 1000–1250
덕타일 주철 ≈ 1000–1300
콘크리트 ≈ 900–1200
구리 ≈ 1100–1300
PVC ≈ 300–500
HDPE ≈ 200–400

벽이 얇거나 직경이 크거나 고정되지 않은 배관은 파동 속도를 낮춥니다. 벽이 두껍거나 직경이 작거나 잘 고정된 배관은 강체 배관의 한계값에 가깝게 파동 속도를 높입니다. 아주 적은 양의 혼입 공기도 파동 속도를 급격히 낮출 수 있습니다.

유속 및 배관 재질별 서지 비교

이 표는 물의 밀도 \(\rho = 1000\) kg/m³와 주코프스키 식 \(\Delta P = \rho \cdot c \cdot |\Delta v|\)를 사용합니다. 환산: 1 bar = 100 kPa, 1 psi ≈ 6.8948 kPa. 예를 들어 \(c = 1000\) m/s, \(\Delta v = 2\) m/s인 경우: \(\Delta P = 1000 \times 1000 \times 2 = 2{,}000{,}000\) Pa.

파동 속도 c (m/s) 대표 배관 Δv (m/s) 서지 (kPa) 서지 (bar) 서지 (psi)
400 플라스틱 1 400 4 58.0
400 플라스틱 2 800 8 116.0
400 플라스틱 3 1200 12 174.0
1000 강철 1 1000 10 145.0
1000 강철 2 2000 20 290.1
1000 강철 3 3000 30 435.1
1200 강성 금속 배관 1 1200 12 174.0
1200 강성 금속 배관 2 2400 24 348.1
1200 강성 금속 배관 3 3600 36 522.1

서지는 속도 변화량과 파동 속도 모두에 비례합니다. 유속을 절반으로 줄이면 서지도 절반이 되며, 강철 대신 파동 속도가 훨씬 낮은 유연한 플라스틱 배관으로 바꾸면 서지가 상당히 줄어듭니다.

광고

서지 결과 해석

  • 최대 압력 = 정압 + 서지. 주코프스키 결과 \(\Delta P\)는 압력 변화량일 뿐입니다. 배관이 받는 최대 압력은 \(P_{\text{max}} = P_{\text{static}} + \Delta P\)입니다. 파동의 저압 쪽에서는 같은 크기만큼 압력이 떨어지며, 이로 인해 진공이나 액주 분리가 발생할 수 있습니다.
  • 배관 정격과 비교하십시오. \(P_{\text{max}}\)를 배관의 압력 등급(예: 유럽 및 ISO 관행에서 사용하는 bar 단위의 PN)과, 관련 제품 표준 또는 제조사 자료의 서지 허용치와 비교하십시오. 적절한 안전계수를 적용하십시오. 피팅, 밸브, 이음부, 플랜지가 가장 취약한 부품일 수 있습니다.
  • 순간 차단은 보수적인 가정입니다. 이 식은 속도가 즉시 변한다고 가정하므로 가능한 최대 서지를 나타냅니다. 실제 밸브는 유한한 시간에 걸쳐 닫히며, 마찰과 배관의 탄성이 피크 압력을 줄이므로 빠른 사건에 대한 안전한 상한값이 됩니다.
  • 차단 시간과 2L/c 비교. 압력파는 길이 \(L\)인 배관의 반대쪽 끝까지 갔다가 되돌아오는 데 \(t_c = 2L/c\)가 걸립니다. 밸브가 \(2L/c\) 이하의 시간에 닫히면 전체 주코프스키 서지가 적용됩니다. 차단이 훨씬 느리면 서지는 줄어들며 과도 해석이 필요합니다. 예를 들어 \(L = 500\) m, \(c = 1000\) m/s이면 \(2L/c = 2 \times 500 / 1000 = 1\) s입니다.
  • 경험 법칙. 강철 배관의 물에서 \(c \approx 1000\) m/s이므로, \(\Delta P = 1000 \times 1000 \times 0.1 = 100{,}000\) Pa = 1 bar (0.1 m/s당)입니다. 즉 속도 변화 1 m/s마다 약 10 bar입니다.

일반적인 완화 대책으로는 밸브를 더 천천히 닫기, 서지 탱크나 어큐뮬레이터 설치, 서지 릴리프 밸브 설치, 설계 유속 낮추기 등이 있습니다. 이 내용은 일반적인 공학 정보이며, 실제 시스템에 대해 자격을 갖춘 엔지니어가 수행하는 과도 해석을 대신할 수 없습니다.

자주 묻는 질문

배관 길이가 영향을 주나요? 주코프스키 공식에서 최대 서지값 자체에는 영향을 주지 않습니다. 다만 배관 길이는 임계 폐쇄 시간 \(2L/c\)를 결정하므로, 배관이 길수록 밸브를 천천히 닫을 수 있는 여유가 생깁니다.

어떤 파속을 사용해야 하나요? 강성 배관 속 물의 경우 약 1480 m/s를 사용하지만, 실제 탄성 배관에서는 이보다 낮아집니다. 강관은 보통 1000~1300 m/s, 플라스틱 배관은 300~500 m/s 정도입니다.

수격 작용을 줄이려면 어떻게 해야 하나요? 밸브를 천천히 닫고, 서지 탱크나 공기실(에어 챔버)을 사용하며, 압력 릴리프 밸브를 설치하고, 파속이 낮은 배관 재료를 선택하면 됩니다.
