직사각형 위어 유량 계산기란?

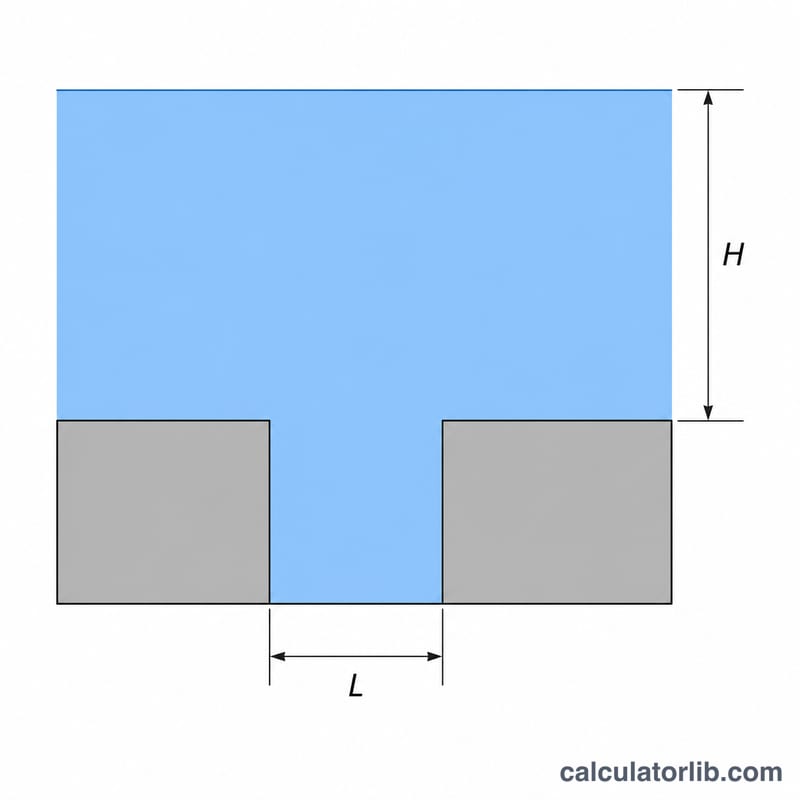

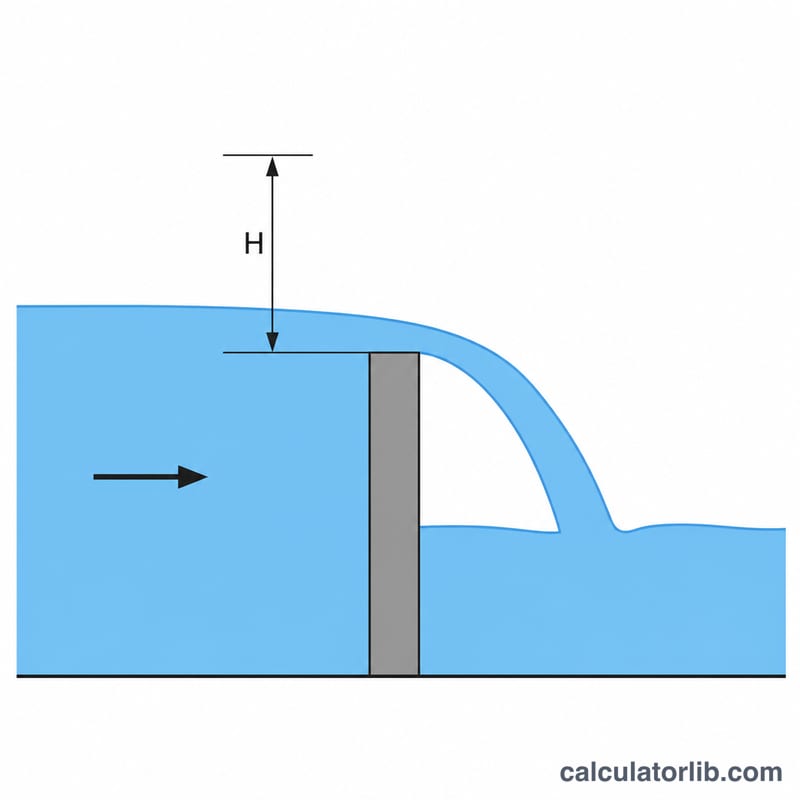

직사각형 위어는 개수로를 가로지르는 벽에 직사각형 모양으로 낸 노치(notch)로, 물의 흐름을 측정하거나 조절하는 데 사용됩니다. 마루(crest) 위로 솟은 물의 높이, 즉 수두(head)만 측정하면 비교적 정확하게 방류량을 구할 수 있습니다. 이 계산기는 고전적인 위어 공식을 적용해 수두, 마루 폭, 유량계수를 유량으로 환산합니다. 특정 국가에 국한되지 않는 범용 수리(hydraulics) 도구입니다.
사용 방법
유량계수(Cd)를 입력하세요. 예리한 마루(sharp-crested) 위어의 경우 보통 0.60~0.62 정도입니다. 마루 폭 L은 미터(m), 마루 위 수두 H도 미터(m), 중력가속도 g는 기본값 9.81 m/s²로 입력합니다. 계산기는 방류량을 초당 세제곱미터(m³/s)와 초당 리터(L/s) 두 단위로 모두 보여 줍니다.
공식 설명
지배 방정식은 $$Q = \frac{2}{3} \, \text{C}_d \cdot \text{L} \cdot \sqrt{2 \, \text{g}} \cdot \text{H}^{1.5}$$ 입니다. 계수 \(2/3\)은 삼각형 형태의 유속 분포를 가정하고 흐름 깊이에 걸쳐 유속 프로파일을 적분하는 과정에서 나옵니다. \(\sqrt{2\text{g}}\) 항은 속도 수두와 방류 유속을 연결하는 토리첼리 정리(Torricelli's theorem)에서 비롯됩니다. 방류량은 수두의 \(3/2\) 제곱에 비례해 증가하므로, 수위가 조금만 올라가도 유량은 크게 늘어납니다.
계산 예시
Cd = 0.62, L = 1.0 m, H = 0.3 m, g = 9.81 m/s²인 경우: \(\sqrt{2\cdot 9.81} = 4.429\), \(\text{H}^{1.5} = 0.1643\) 이므로 $$Q = 0.6667 \times 0.62 \times 1.0 \times 4.429 \times 0.1643 \approx 0.3008 \ \text{m}^3/\text{s}$$ 즉 약 300.8 L/s가 됩니다.
기준 보 형식별 일반 유량계수
계산기는 \(Q = \frac{2}{3}\,C_d\,L\,\sqrt{2g}\,H^{1.5}\)을 사용합니다. 여기서 \(H\)는 마루 위 상류 수두이고 \(L\)은 마루 폭입니다. 발표된 계수는 여러 가지 방식으로 정의되므로, 책이나 표준에서 \(C_d\)를 가져올 때는 그 계수가 적용되는 방정식의 형태를 반드시 확인하십시오. 아래 값은 대략적인 일반값이며, 이 공식에 맞춰 작성되었습니다.
| 보 형식 | 이 공식에서의 일반 \(C_d\) | 비고 및 적용 조건 |
|---|---|---|
| 예리한 마루의 직사각형 보, 완전 통풍, 측면 수축 없음(수로 전체 폭, 양단 수축 없음) | ≈ 0.60–0.62 | 레어박(Rehbock) 형 계수는 \(H/P\)가 커질수록 약간 증가합니다(\(P\) = 수로 바닥으로부터 마루까지의 높이). 자유 흐름, 공기가 섞인 노appe(낙하수막), 그리고 약 0.03 m 이상의 실용적 최소 수두에서 유효합니다. |
| 예리한 마루의 직사각형 보, 수축형(마루 폭이 수로보다 좁음) | 유효 폭에 적용한 ≈ 0.60–0.62 | 프랜시스 공식: \(L' = L - 0.1\,n\,H\)를 사용하며, 여기서 \(n\)은 양단 수축 횟수(0, 1 또는 2)입니다. 계산기에는 \(L'\)을 입력합니다. 미터법 프랜시스 형태 \(Q \approx 1.84\,L'\,H^{1.5}\)은 \(C_d \approx 0.62\)에 해당합니다. |
| 넓은 마루형(평평한 마루, 마루 위로 거의 평행한 유선) | ≈ 0.35–0.55 (유효값) | 많은 문헌에서는 \(C_d \approx 0.85\)(대략 0.6–1.0 범위)를 사용하여 \(Q = C_d\,\frac{2}{3}\sqrt{\frac{2g}{3}}\,L\,H^{1.5}\)로 씁니다. \(\sqrt{1/3} \approx 0.577\)이므로, 이 계산기에서 등가 계수는 \(C_d \approx 0.577 \times C_{d,\text{broad}}\)입니다. 예를 들어 0.85 × 0.577 ≈ 0.49입니다. 마루 길이가 거의 평행한 흐름이 될 만큼 충분히 길 때만 유효하며, 기준에 따라 대략 \(H/L_{\text{crest}}\)가 약 0.1에서 0.4 사이여야 합니다. |
| 둥근 마루형(상류 모서리가 둥긂) | 예리한 마루형과 넓은 마루형 값 사이 | 곡률 반경과 수두의 비에 크게 의존합니다. 하나의 고정된 값 대신 특정 형상에 대해 발표된 곡선을 사용하십시오. |
| 잠긴 보(하류 수위가 마루 위) | 고정 \(C_d\) 없음 | 자유 흐름 유량 \(Q\)는 감소시켜야 합니다. 일반적인 보정식은 빌레몽테(Villemonte) 형태 \(Q = Q_{\text{free}}\,[1-(H_2/H_1)^{1.5}]^{0.385}\)이며, 여기서 \(H_2\)는 마루 위 하류 수두입니다. 단순 공식은 유량을 과대 예측합니다. |
| 통풍이 불량한 노appe(낙하수막) | 신뢰할 수 없음 | 가라앉거나 달라붙은 노appe는 수두-유량 관계를 바꾸며, 주어진 수두에서 예측보다 유량이 많아집니다. 어떤 계수를 사용하기 전에 노appe에 통풍을 하십시오. |
이 값들은 시작점으로만 사용하십시오. 정확한 측정을 위해서는 구조물을 보정하거나 관련 표준의 계수 공식을 사용하십시오.
수두와 마루 폭에 따른 유량
\(C_d = 0.62\)이고 \(g = 9.81\ \text{m/s}^2\)일 때, 공식은 \(Q \approx 1.8308\,L\,H^{1.5}\)로 줄어듭니다(m³/s 단위, \(L\)과 \(H\)는 미터 단위). 이는 \(\frac{2}{3}\times 0.62\times\sqrt{19.62} \approx 1.8308\)이기 때문입니다. 유량은 마루 폭과 \(H^{1.5}\)에 비례하므로, 수두를 두 배로 하면 유량은 약 2.83배가 됩니다.
| 수두 H (m) | \(H^{1.5}\) | L = 0.5 m | L = 1.0 m | L = 2.0 m |
|---|---|---|---|---|
| 0.1 | 0.03162 | 0.0290 m³/s (29.0 L/s) | 0.0579 m³/s (57.9 L/s) | 0.1158 m³/s (115.8 L/s) |
| 0.2 | 0.08944 | 0.0819 m³/s (81.9 L/s) | 0.1638 m³/s (163.8 L/s) | 0.3275 m³/s (327.5 L/s) |
| 0.3 | 0.16432 | 0.1504 m³/s (150.4 L/s) | 0.3008 m³/s (300.8 L/s) | 0.6017 m³/s (601.7 L/s) |
| 0.5 | 0.35355 | 0.3236 m³/s (323.6 L/s) | 0.6473 m³/s (647.3 L/s) | 1.2946 m³/s (1294.6 L/s) |
L = 1.0 m, H = 0.3 m에 대한 계산 확인: \(Q = \frac{2}{3}\times 0.62\times 1.0\times\sqrt{2\times 9.81}\times 0.3^{1.5} = 0.41333\times 4.4294\times 0.16432 \approx 0.3008\ \text{m}^3/\text{s}\).
이 값들은 보가 유효 범위 안에 있다고 가정한 것입니다(다음 절 참조). 그 범위를 벗어나면 표는 대략적인 참고값일 뿐입니다.
유효 범위 한계 및 설치 지침
이 공식의 정확도는 설치 상태에 달려 있습니다. 한계값은 기준마다 다르므로, 아래 수치는 보편적 규칙이 아니라 일반적인 값입니다. ISO 1438(개수로의 얇은 판 보) 또는 USBR Water Measurement Manual과 같이 사용하는 기준에 따라 확인하십시오.
- 수두 측정 지점: 보 판 상류의 접근 수로에서, 수면이 내려가지 않는 최대 수두의 약 3–4배 위치(많은 기준은 최소 4H라고 함)에서 \(H\)를 측정하십시오. 게이지 영점은 마루 표고를 기준으로 하십시오.
- 최소 수두: 약 0.03 m입니다. 더 낮은 수두에서는 표면장력과 점성 때문에 낙하수막이 판에 달라붙어 \(C_d\)가 더 이상 일정하지 않습니다.
- 최대 \(H/P\): 기준과 보의 형식에 따라 일반적으로 약 0.5에서 1 이상까지 제한됩니다. 이보다 높은 비율에서는 접근 유속의 영향이 커지고 \(C_d\)를 신뢰할 수 없습니다.
- 마루 높이 \(P\): 마루를 수로 바닥보다 충분히 높게 유지하십시오. 보통 최소 약 2H이고, 약 0.1–0.3 m보다 낮지 않아야 접근 흐름이 매끄럽고 낙하수막이 바닥에서 완전히 수축합니다.
- 마루 폭 \(L\): 최소 약 3H이며, 실용적 최소값(ISO 1438에서 약 0.15 m) 이상이어야 합니다. 수축형 보의 경우 마루 양단과 수로 벽 사이에 여유 간격을 두십시오.
- 통기: 낙하수막 아래 공간을 대기압으로 환기하십시오. 그렇지 않으면 낙하수막이 달라붙거나 가라앉아 유량이 변합니다.
- 자유 흐름: 하류 수위는 마루 아래에 있어야 합니다. 마루 위로 올라가면 보가 잠긴 상태가 되므로 보정이 필요합니다.
- 마루와 판: 상류 모서리는 두께 약 1–2 mm의 예리한 모서리로 하고, 하류 쪽은 경사지게 하며, 판은 매끄럽고 수직이며 직각으로 흐름에 수직이어야 합니다.
- 접근 조건: 보 상류에 유속 분포가 고르고 퇴적물이 쌓이지 않은 곧고 잔잔한 접근 수로를 마련하십시오. 퇴적이 생기면 유효 \(P\)가 변하기 때문입니다.
\(Q\)는 \(H^{1.5}\)에 의존하므로, 수두 읽기 오차 1%는 약 1.5%의 유량 오차를 일으킵니다. 수두를 가능하면 밀리미터 단위까지 주의 깊게 읽으십시오.
자주 묻는 질문
Cd 값은 얼마로 잡아야 하나요? 예리한 마루에 완전히 통기된(fully ventilated) 직사각형 위어라면 Cd는 보통 0.60~0.62입니다. 광폭 마루(broad-crested) 위어는 유효 계수가 더 낮습니다.
단부 수축(end contraction)도 반영되나요? 아니요. 이 계산기는 수축이 없는 전폭(suppressed, full-width) 형태를 사용합니다. 수축형 위어라면 수축 1개당 유효 길이 L을 약 0.1H만큼 줄여 주세요.
어떤 단위를 사용하나요? 길이와 수두는 미터(m), 중력은 m/s²를 사용하며, 방류량은 m³/s(및 L/s)로 산출됩니다.
