V-노치 위어 유량 계산기

V-노치 위어 유량 계산기

선두 AI Skill PRO

계산 입력

공식

Q=815Cdtan⁡(θ2)2gH2.5Q = \frac{8}{15} \, {{\text{C}_d}} \, \tan\!\left(\frac{{\theta}}{2}\right) \sqrt{2 \, \text{g}} \; \text{H}^{\,2.5}
사용 통계

광고

결과

방류량 Q
0.069872
초당 세제곱미터 (m³/s)
유량 69.872 L/s
유량 251.54 m³/h

이 페이지의 오류 신고

V-노치 위어 유량 계산기란?

V-노치(삼각) 위어는 개수로를 가로질러 설치하는 V자 모양으로 절개된 얇은 판으로, 유량을 측정하는 데 사용됩니다. 노치 정점 위에 형성된 수두만 읽으면 방류량을 산정할 수 있습니다. 이 계산기는 표준 삼각 위어 공식을 적용해 수두, 노치 각도, 유량계수를 입력하면 방류량을 m³/s, L/s, m³/h 단위로 환산해 줍니다. 특정 국가의 규정에 얽매이지 않는 범용 수리학 도구입니다.

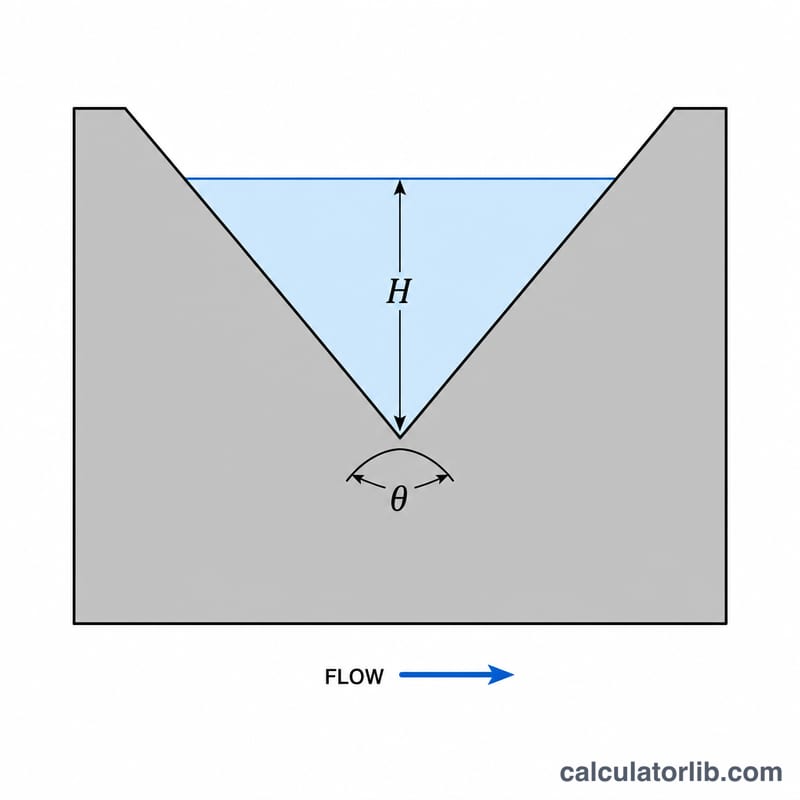

물이 흐르는 수로 내 삼각형 V-노치 위어 다이어그램으로 노치 각도와 수두 높이를 표시
V-노치 위어: 물이 삼각형 개구부를 통해 흐르며, 노치 꼭짓점 위에서 측정한 수두 \(H\)와 노치 각도 \(\theta\)를 표시.

사용 방법

노치 정점 위 수면까지의 수직 높이인 수두 \(H\)를 미터(m) 단위로 입력하고, 노치의 개구 각도 \(\theta\)를 도(°) 단위로 입력합니다(90°가 가장 일반적입니다). 이어서 유량계수 \(C_d\)(예연 위어의 경우 보통 0.58~0.62)와 중력가속도 \(g\)(9.81 m/s²)를 입력하세요. 계산기가 세 가지 단위로 방류량을 산출해 줍니다.

공식 풀이

지배 방정식은 다음과 같습니다.

$$Q = \frac{8}{15} \, \text{C}_d \, \tan\!\left(\frac{\theta}{2}\right) \sqrt{2 \, \text{g}} \; \text{H}^{\,2.5}$$

\(\tan(\theta/2)\) 항은 위로 갈수록 넓어지는 삼각형 단면을 반영하며, \(H^{2.5}\)의 지수는 수심뿐 아니라 폭이 함께 증가하면서 방류량에 기여한다는 점을 나타냅니다. \(8/15\)이라는 상수는 이상적인 유속 분포를 가정하고 삼각형 면적에 걸쳐 유속을 적분하는 과정에서 도출됩니다.

광고

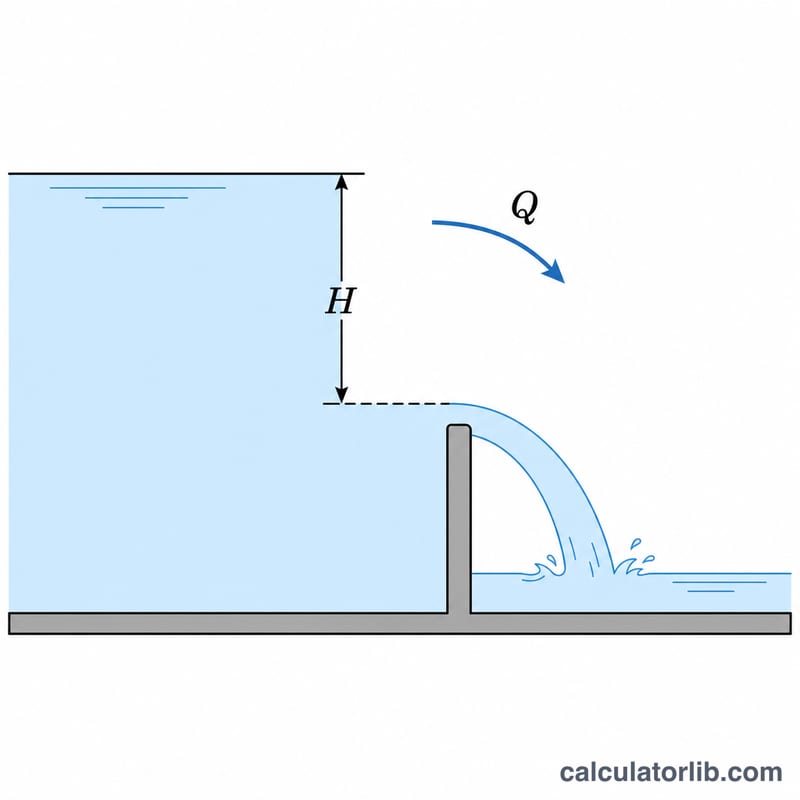

V-노치 위어를 넘는 흐름의 측면 단면도로 상류 수위, 수두 H, 하류 흐름을 표시
측면도: 노치 위의 상류 수두 \(H\)가 위어를 넘는 유량 \(Q\)를 발생시킨다.

계산 예시

90° 노치에서 \(H = 0.3\) m, \(C_d = 0.6\), \(g = 9.81\)인 경우: \(\tan(45°) = 1\), \(\sqrt{2 \cdot 9.81} = 4.429\), \(0.3^{2.5} = 0.04930\) 입니다. 따라서

$$Q = 0.5333 \cdot 0.6 \cdot 1 \cdot 4.429 \cdot 0.04930 \approx 0.06987 \; \text{m}^3/\text{s}$$

약 69.9 L/s가 됩니다.

일반적인 운전 범위와 Cd 값

  • 유량계수: \(C_d\)는 날카로운 마루의 완전 수축 V자형 노치에서 보통 약 0.58–0.62입니다. \(C_d\)는 수두와 노치 각도에 따라 달라지므로, 상수 0.6으로 가정하지 말고 해당 표준(예: ISO 1438 또는 BS 3680)에 따라 값을 확인하십시오.
  • 노치 각도: 90°가 가장 일반적입니다. 60°와 45° 노치는 적은 유량에서 더 나은 분해능을 제공하며, 더 넓은 노치는 같은 수두에서 더 많은 유량을 통과시킵니다.
  • 수두 범위: 표준 90° 위어의 경우, 약 0.05–0.38 m의 수두가 보통 제시되며 이는 ISO 1438 / BS 3680 지침과 일치합니다. 정확한 한계는 표준과 위어 형상에 따라 다릅니다.
  • 최소 수두: 약 0.05 m입니다. 이보다 낮으면 너프(nappe)가 판에 달라붙을 수 있으며, 이때 방정식의 신뢰도가 떨어집니다.
  • 수두 측정 위치: 최대 수두의 최소 4–5배 거리만큼 위어 판의 상류에서, 노치 근처의 수면 저하(drawdown)에서 떨어진 잔잔한 물에서 수두를 측정하십시오. 꼭짓점(노치의 가장 낮은 지점)을 기준으로 측정하십시오.
  • 완전 수축: 너프가 모든 측면에서 완전히 수축하도록 접근 수조는 충분히 깊어야 하고, 노치는 수로 바닥과 측벽에서 충분히 떨어져 있어야 합니다. 표준은 보통 최대 수두의 배수로 표현되는 최소 간격을 제시합니다. 너프가 판에서 자유롭게 떨어지도록 공기를 주입하십시오.

이러한 조건을 벗어나는 경우(잠긴 흐름, 둥근 마루 또는 높은 접근 유속), 단순 방정식은 유량을 과대 또는 과소 예측할 수 있습니다.

광고

주요 용어와 변수

  • 수두, H (m): 위어 상류의 잔잔한 물에서 측정한, 상류 수면의 노치 꼭짓점 위 높이입니다.
  • 노치 각도, θ (도): V자형 개구부의 전체 포함 각도입니다. 공식에는 \(\tan(\theta/2)\)가 사용됩니다.
  • 유량, Q (m³/s): 위어를 넘는 체적 유량입니다. L/s로 나타내려면 1000을 곱하십시오.
  • 유량계수, Cd (무차원): 수축, 마찰 및 기타 실제 흐름 효과를 반영하는 경험적 계수입니다. 날카로운 마루의 노치에서 보통 약 0.58–0.62입니다.
  • 중력 가속도, g (m/s²): 지구 표면에서 보통 9.81 m/s²입니다.
  • 너프: 위어 마루 위로 떨어지는 물의 막입니다. 아래쪽은 공기가 충분히 들어가 있어야 합니다.
  • 꼭짓점: V자형 노치의 가장 낮은 지점으로, 수두를 측정하는 기준 높이입니다.
  • 날카로운 마루: 얇은 상류 가장자리로, 보통 하류 쪽이 비스듬히 깎인 판이며, 물이 표면이 아닌 선에만 닿도록 합니다.
  • 완전 수축: 접근 수로가 충분히 넓고 깊어서 유선이 노치에서 바닥이나 측벽의 영향 없이 완전히 수축하는 상태입니다.
  • 접근 유속: 위어 상류 수로에서의 평균 물 유속입니다. 기본 방정식은 이를 무시할 수 있다고 가정하므로, 접근 유속이 높으면 유량이 과소 추정됩니다.

자주 묻는 질문

직사각형 위어 대신 V-노치를 쓰는 이유는? V-노치는 폭이 좁아지는 형상 덕분에 유량이 작아도 수두 변화에 민감하게 반응하므로, 저유량에서 더 정확한 측정이 가능합니다.

Cd 값은 얼마로 잡아야 하나요? 완전 수축이 일어나는 예연 90° 노치의 경우 보통 \(C_d \approx 0.58\)~\(0.60\)을 사용합니다. 다만 정확한 값은 해당 위어의 검정(캘리브레이션) 자료를 참고하는 것이 좋습니다.

수두에 접근 유속이 포함되나요? 기본 공식은 접근 유속을 무시할 수 있다고 가정합니다. 유속이 빠른 경우에는 에너지 수두 보정이 필요할 수 있습니다.
