Что такое калькулятор параллельного соединения конденсаторов?

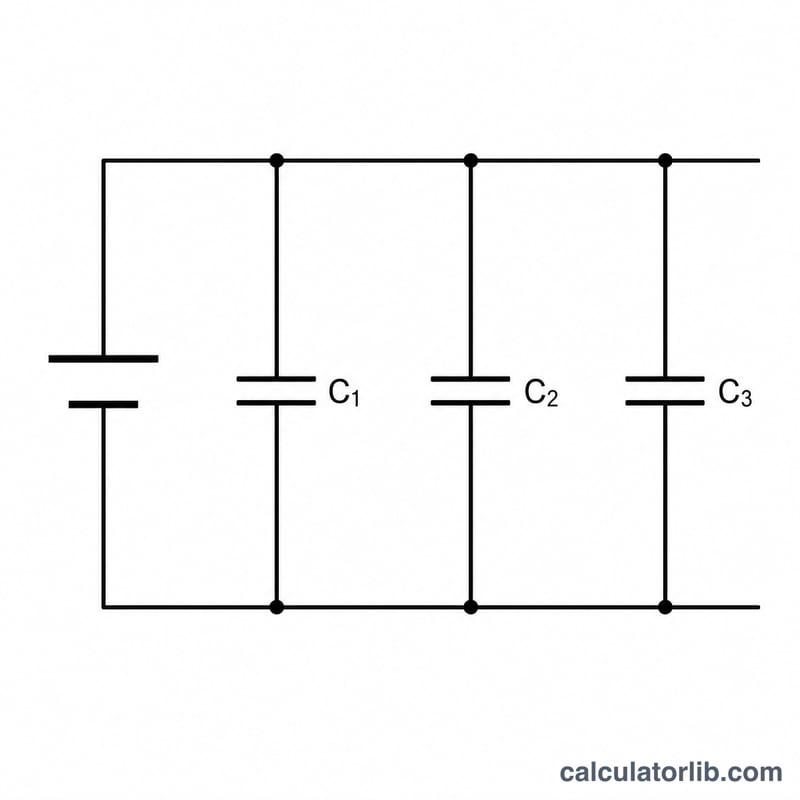

Этот калькулятор вычисляет общую ёмкость двух и более конденсаторов, соединённых параллельно. Если конденсаторы подключены к одной и той же паре узлов, они считаются параллельными, и их ёмкости просто складываются. Итоговое значение всегда больше, чем у самого крупного конденсатора в группе.
Как пользоваться калькулятором
Введите ёмкость каждого конденсатора в микрофарадах (мкФ) в соответствующие поля. Можно заполнить от двух до шести значений, а неиспользуемые поля оставьте пустыми. Калькулятор сложит введённые величины и покажет общую ёмкость. Поскольку единицы измерения должны быть одинаковыми, вы можете вводить все значения в нанофарадах или пикофарадах — и результат получите в той же единице.
Разбор формулы
Для параллельного соединения эквивалентная ёмкость рассчитывается так:
$$C_{\text{общ}} = C_1 + C_2 + \dots + C_n$$
Это правило противоположно последовательному соединению, где складываются обратные величины. С физической точки зрения параллельное подключение увеличивает суммарную площадь обкладок, способных накапливать заряд, поэтому ёмкости складываются напрямую.
Пример расчёта
Допустим, вы соединяете параллельно конденсаторы на 10 мкФ, 20 мкФ и 4,7 мкФ. Общая ёмкость составит $$10 + 20 + 4{,}7 = 34{,}7 \text{ мкФ}.$$ Обратите внимание: результат превышает самое большое отдельное значение (20 мкФ) — это всегда справедливо для параллельных соединений.
Частые вопросы
Складываются ли допустимые напряжения при параллельном соединении? Нет. При параллельном подключении все конденсаторы находятся под одним и тем же напряжением, поэтому безопасное рабочее напряжение ограничено конденсатором с наименьшим номиналом, а не их суммой.
Что делать, если единицы измерения разные? Сначала приведите все конденсаторы к одной единице (например, к мкФ). Калькулятор не пересчитывает единицы автоматически.
Чем это отличается от последовательного соединения? При последовательном соединении ёмкости комбинируются как сопротивления при параллельном — через обратные величины, и итог получается меньше самого маленького конденсатора. При параллельном соединении они складываются, и общая ёмкость растёт.
