Yüksek Geçiren Filtre Hesaplayıcı Nedir?

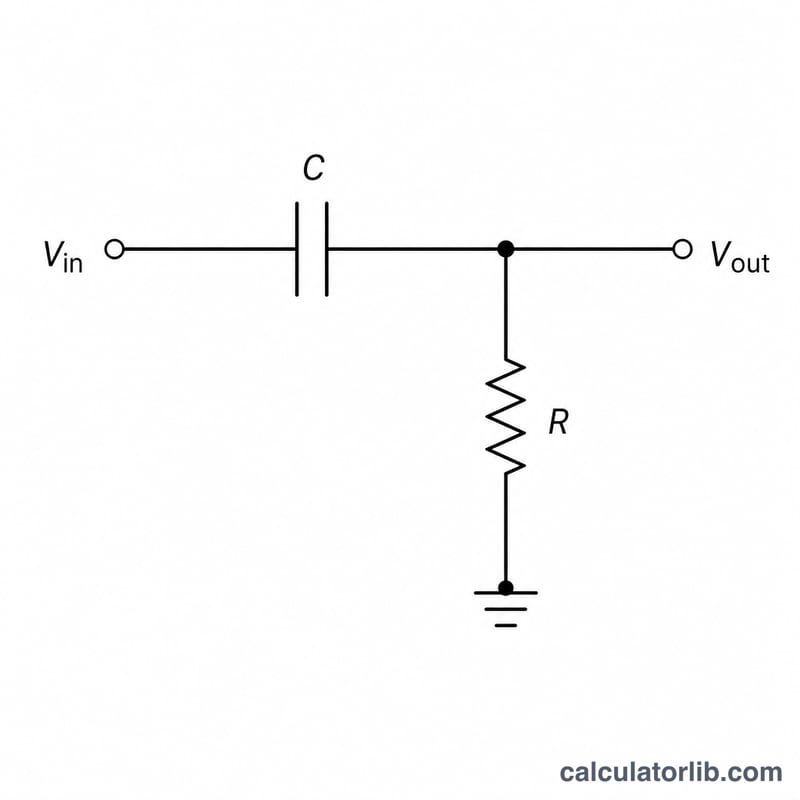

Yüksek geçiren filtre hesaplayıcı, basit bir birinci dereceden RC yüksek geçiren filtrenin kesim (köşe) frekansını bulur. Yüksek geçiren filtre, kesim frekansının üzerindeki sinyalleri geçirirken altındaki sinyalleri zayıflatır. Bu devreler ses, radyo ve sinyal işleme tasarımlarında her yerde karşımıza çıkar; DC kaymalarını engellemek ve düşük frekanslı gürültüyü (rumble) temizlemek için kullanılır.
Nasıl Kullanılır?
Direnç değeri R'yi ohm cinsinden, kapasite değeri C'yi farad cinsinden girin. Hesaplayıcı, kesim frekansını hertz olarak verir. Ön ek içeren birimleri önce dönüştürmeyi unutmayın: 1 kΩ = 1000 Ω, 1 µF = 0,000001 F ve 1 nF = 0,000000001 F.
Formülün Açıklaması
Kesim frekansı şu şekilde hesaplanır:
$$f_{c} = \frac{1}{2\pi \cdot \text{Direnç (}\Omega\text{)} \cdot \text{Kapasite (F)}}$$

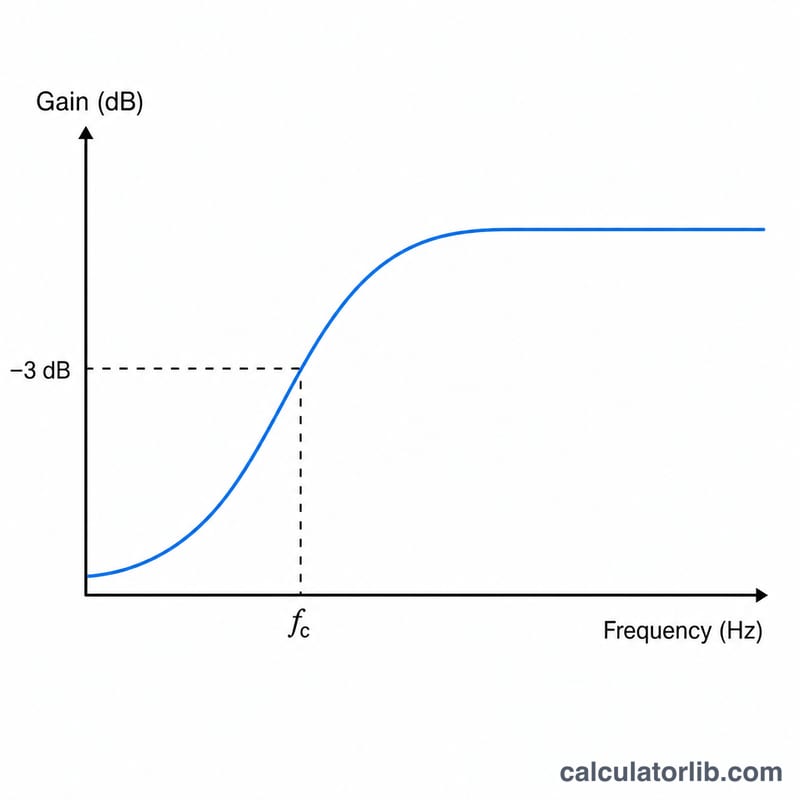

Bu frekansta çıkış gücü, geçirme bandı seviyesinin yarısına (−3 dB) düşer. R veya C değerinden birini artırmak kesim frekansını düşürür ve daha fazla düşük frekansın geçmesine izin verir; bu değerleri azaltmak ise kesim frekansını yükseltir.
Örnek Hesaplama
R = 1000 Ω ve C = 1 µF (0,000001 F) olduğunu varsayalım. Bu durumda $$f_{c} = \frac{1}{2 \times 3{,}14159 \times 1000 \times 0{,}000001} = \frac{1}{0{,}0062832} \approx 159{,}15 \text{ Hz}$$ olur. Yani yaklaşık 159 Hz'in oldukça üzerindeki sinyaller geçerken, daha düşük frekanslar zayıflatılır.
Sıkça Sorulan Sorular
Kesim frekansı nedir? Filtrenin çıkışının, giriş genliğinin %70,7'sine (−3 dB) düştüğü frekanstır.
Bu, aktif filtreler için de geçerli mi? Bu formül, pasif birinci dereceden bir RC yüksek geçiren kademe içindir. Aktif filtreler aynı RC köşe frekansını kullanır ancak kazanç ve tamponlama (buffering) ekler.
Belirli bir kesim frekansını nasıl elde ederim? Standart bir kapasitör değeri seçin, ardından gereken direnç için \(R = \frac{1}{2\pi \times f_c \times C}\) formülünü çözün.
