Công cụ này dùng để làm gì
Công Cụ Tính Trị Số Tụ Điện giúp bạn chọn đúng điện dung cho hai tình huống kỹ thuật phổ biến: tích trữ một lượng điện tích đã biết ở một mức điện áp cho trước, và lọc bớt điện áp gợn sóng trong nguồn DC. Bạn chỉ cần nhập các giá trị, công cụ sẽ trả về điện dung cần thiết theo đơn vị farad, microfarad và nanofarad.
Cách sử dụng
Trước tiên hãy chọn chế độ tính. Ở chế độ Điện tích & Điện áp, bạn nhập điện tích Q (đơn vị coulomb) và điện áp V (đơn vị volt). Ở chế độ Lọc gợn sóng, bạn nhập dòng tải I (đơn vị ampe), tần số gợn sóng f (đơn vị hertz — 100 Hz cho bộ chỉnh lưu toàn sóng trên lưới điện 50 Hz, 120 Hz trên lưới 60 Hz) và mức điện áp gợn sóng tối đa mà bạn có thể chấp nhận. Đọc kết quả ở ô được tô sáng cùng bảng quy đổi ngay bên dưới.
Giải thích công thức

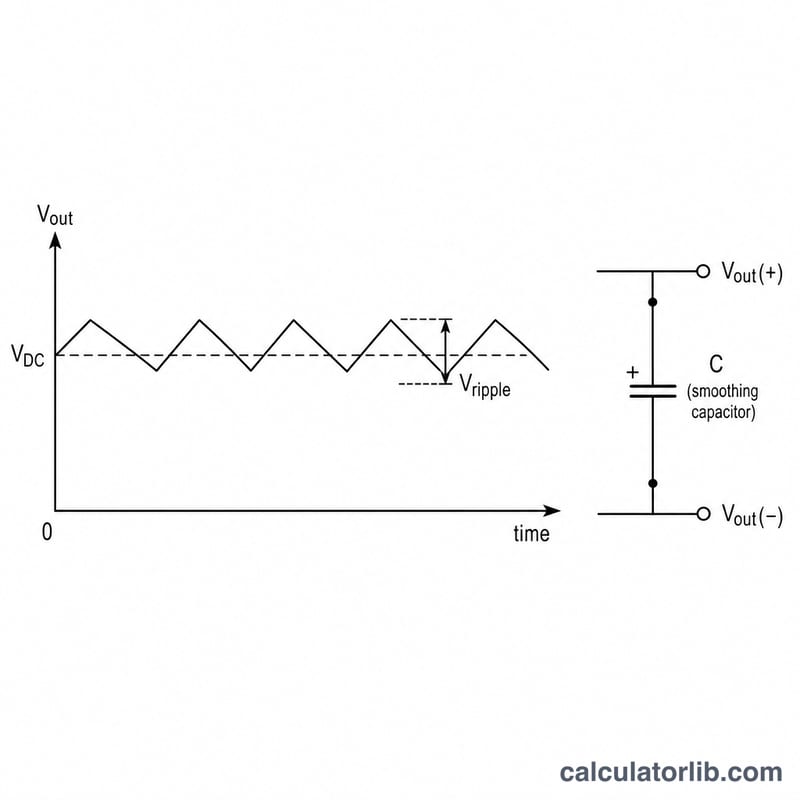

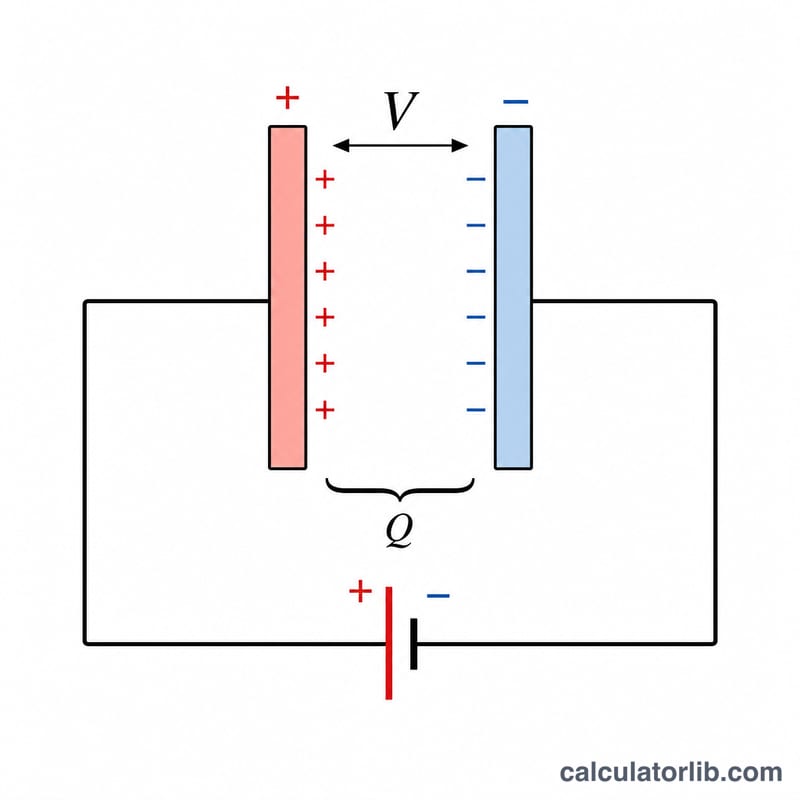

Điện dung được định nghĩa theo công thức $$C = \frac{\text{Charge }Q\text{ (C)}}{\text{Voltage }V\text{ (V)}}$$ lượng điện tích mà tụ tích trữ chia cho điện áp đặt giữa hai bản cực, đơn vị là farad. Với tụ lọc, ta dùng công thức gần đúng $$C = \frac{\text{Current }I\text{ (A)}}{\text{Frequency }f\text{ (Hz)} \times \text{Ripple }V\text{ (V)}}$$ Công thức này xuất phát từ thực tế rằng tụ phải cấp dòng tải I trong khoảng một chu kỳ gợn sóng \(1/f\), trong khi điện áp được phép sụt đi một lượng \(V_{\text{gợn}}\).
Ví dụ minh họa
Một tải 1 A trên nguồn chỉnh lưu toàn sóng 50 Hz (f = 100 Hz), cho phép gợn sóng 1 V, sẽ cần $$C = \frac{1}{100 \times 1} = 0{,}01 \text{ F} = 10\,000 \text{ µF}$$ Chọn một giá trị tiêu chuẩn lớn hơn một chút sẽ tạo biên độ dự phòng cho sai số chế tạo và sự lão hóa của tụ.
Câu hỏi thường gặp
Nên dùng tần số gợn sóng nào? Cầu chỉnh lưu toàn sóng nhân đôi tần số lưới điện, vì vậy hãy dùng 100 Hz cho lưới 50 Hz và 120 Hz cho lưới 60 Hz. Bộ chỉnh lưu nửa sóng thì dùng đúng tần số lưới điện.
Vì sao kết quả lại lớn như vậy? Tụ lọc thường có trị số rất lớn vì chúng phải cấp dòng thực trong vài mili giây. Mức vài chục nghìn microfarad là hoàn toàn bình thường đối với tải cỡ vài ampe.
Tôi cần điện áp định mức bao nhiêu? Hãy chọn tụ có điện áp định mức cao hơn hẳn điện áp DC đỉnh — tối thiểu gấp 1,25 đến 1,5 lần điện áp làm việc để đảm bảo độ tin cậy.
