¿Qué es la velocidad del aire en un conducto?
La velocidad en un conducto es la rapidez con la que circula el aire por su interior y, en los sistemas HVAC, suele expresarse en pies por minuto (fpm). Es un parámetro clave del diseño: si es demasiado alta aparecen ruido, vibraciones y una pérdida de carga (presión estática) elevada; si es demasiado baja, el sistema puede no arrastrar bien el aire ni las partículas. Esta calculadora obtiene la velocidad a partir del caudal (CFM) y del área de la sección del conducto, tanto para conductos redondos como rectangulares. Ten en cuenta que el CFM (pies cúbicos por minuto) y los fpm son unidades del sistema anglosajón, habituales en la climatización de EE. UU.; por eso la herramienta también te muestra el equivalente en metros por segundo.
Cómo usarla
Elige la forma del conducto. Introduce el caudal de aire en CFM. Si el conducto es redondo, indica el diámetro en pulgadas. Si es rectangular, indica el ancho y el alto en pulgadas. La calculadora convierte las dimensiones en un área de sección en pies cuadrados y divide el caudal entre esa área para darte la velocidad en fpm, además del área y la velocidad equivalente en metros por segundo.
La fórmula, explicada

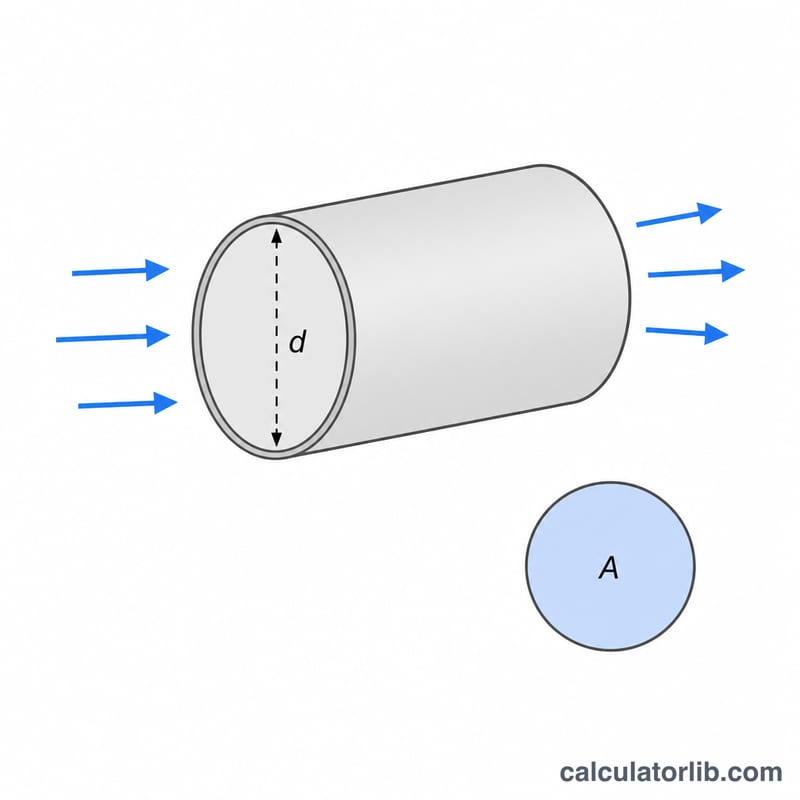

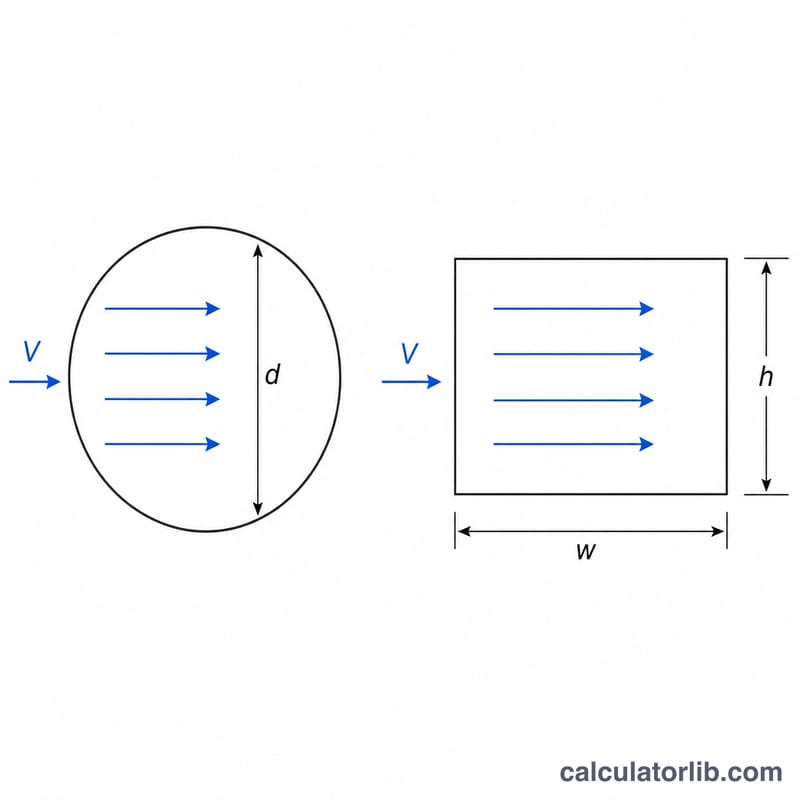

La relación básica es Velocidad (fpm) = CFM ÷ Área (ft²). El CFM (pies cúbicos por minuto) es un caudal volumétrico; al dividirlo entre el área se obtiene una velocidad lineal. En los conductos redondos el área es \(\pi r^{2}\), donde el radio es la mitad del diámetro. Como las dimensiones se introducen en pulgadas, cada una se divide entre 12 para pasarla a pies antes de calcular el área.
$$V = \dfrac{\text{CFM}}{\pi\left(\dfrac{\text{Diameter (in)}}{24}\right)^{2}}$$Para conductos rectangulares:
$$V = \dfrac{\text{CFM}}{\dfrac{\text{Width (in)}}{12}\times\dfrac{\text{Height (in)}}{12}}$$
Ejemplo resuelto
Imagina que circulan 400 CFM por un conducto redondo de 8 pulgadas. El radio es de 4 pulgadas = 0,3333 ft, así que el área es \(\pi \times 0{,}3333^{2} \approx 0{,}3491\ \text{ft}^{2}\). La velocidad \(= 400 \div 0{,}3491 \approx 1146\ \text{fpm}\), un valor típico para un conducto principal en sistemas residenciales.
Preguntas frecuentes
¿Qué velocidad es adecuada en un conducto? Los conductos principales residenciales suelen apuntar a 700–1.000 fpm y las derivaciones a 400–700 fpm; los sistemas comerciales trabajan a velocidades más altas. Cuanto menor es la velocidad, más silencioso es el funcionamiento.
¿La forma cambia el resultado? Solo a través del área. Un conducto rectangular de 12×8 pulgadas y un conducto redondo con la misma área dan la misma velocidad para un caudal dado.
¿Cómo paso de fpm a m/s? Multiplica los fpm por 0,00508. La calculadora lo muestra automáticamente.
