Qué hace esta calculadora

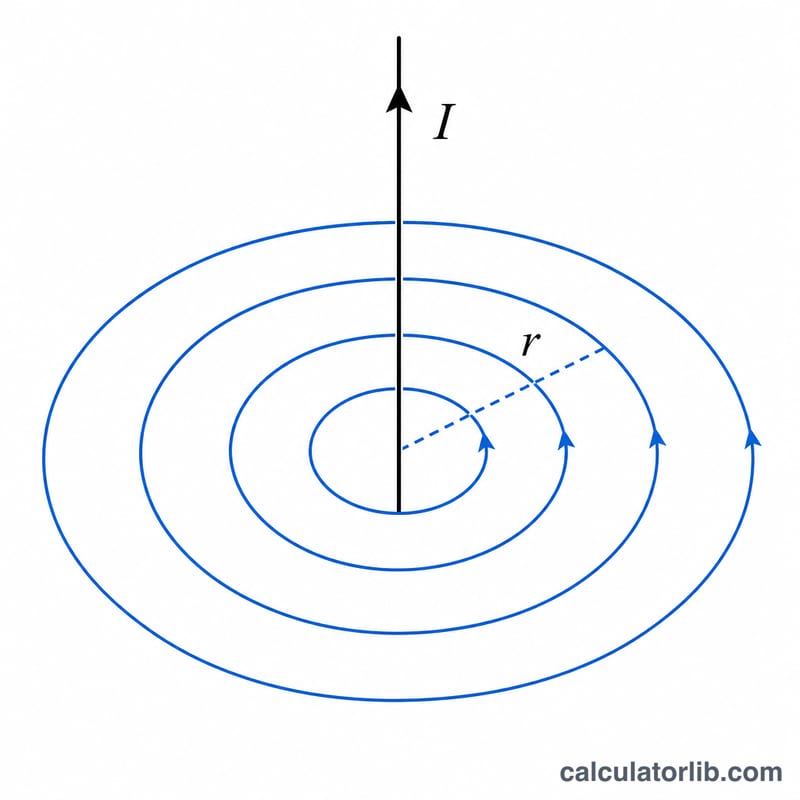

Esta herramienta calcula la intensidad del campo magnético B a una distancia perpendicular r de un conductor recto y largo por el que circula una corriente constante I. El campo magnético dibuja circunferencias concéntricas alrededor del hilo, y su magnitud se deduce directamente de la ley de Ampère. Es un cálculo universal de física: el resultado se expresa en unidades del SI (teslas).
Cómo usarla
Introduce la corriente que circula por el hilo en amperios (A) y la distancia perpendicular desde el centro del conductor en metros (m). La calculadora devuelve el campo en teslas (T) y en los más manejables microteslas (µT). La fórmula supone un hilo infinitamente largo y delgado, y un punto situado en el vacío o en el aire.
La fórmula explicada
El campo magnético viene dado por:
$$B = \frac{\mu_0 \, I}{2\pi \, r}$$Donde \(\mu_0 = 4\pi \times 10^{-7} \approx 1{,}25664 \times 10^{-6} \ \text{T}\cdot\text{m/A}\) es la permeabilidad del vacío. El campo es directamente proporcional a la corriente e inversamente proporcional a la distancia: si se duplica la corriente, el campo se duplica; si se duplica la distancia, el campo se reduce a la mitad.
Ejemplo resuelto
Un hilo conduce una corriente \(I = 10 \ \text{A}\) y medimos a una distancia \(r = 0{,}05 \ \text{m}\) (5 cm). Entonces $$B = \frac{1{,}25664 \times 10^{-6} \times 10}{2\pi \times 0{,}05} = \frac{1{,}25664 \times 10^{-5}}{0{,}31416} = 4{,}0 \times 10^{-5} \ \text{T} = 40 \ \text{µT}.$$ Eso equivale, más o menos, a la intensidad del propio campo magnético terrestre.
Campo magnético a diferentes corrientes y distancias
La tabla usa el resultado de Biot–Savart para un cable recto y largo, \(B = \frac{\mu_0 I}{2\pi r}\), con \(\mu_0 = 4\pi \times 10^{-7}\) T·m/A. Esto se simplifica a \(B = 2\times10^{-7}\,I/r\) teslas, o equivalentemente \(B = 0.2\,I/r\) µT con r en metros. Los valores están en microteslas (µT).
| Corriente | r = 1 cm | r = 5 cm | r = 10 cm | r = 50 cm | r = 1 m |
|---|---|---|---|---|---|
| 1 A | 20 µT | 4 µT | 2 µT | 0.4 µT | 0.2 µT |
| 10 A | 200 µT | 40 µT | 20 µT | 4 µT | 2 µT |
| 100 A | 2000 µT | 400 µT | 200 µT | 40 µT | 20 µT |
| 1000 A | 20,000 µT | 4000 µT | 2000 µT | 400 µT | 200 µT |
Reglas de escala: B es directamente proporcional a la corriente e inversamente proporcional a la distancia. Duplicar r reduce B a la mitad, y duplicar I duplica B.
Ejemplo de sustitución: para I = 10 A y r = 0.05 m, \(B = \frac{4\pi\times10^{-7}\times 10}{2\pi\times 0.05} = 4\times10^{-5}\) T = 40 µT.
Interpretación de su resultado
Estos puntos de referencia ayudan a poner en contexto un campo calculado:
- Campo magnético terrestre: alrededor de 25–65 µT en la superficie, según la ubicación.
- Electrodomésticos: normalmente entre 0.01 y 1 µT a una distancia de decenas de centímetros, aunque los campos son más intensos muy cerca del aparato.
- Niveles de referencia de exposición de la ICNIRP (campos magnéticos de 50/60 Hz, público general): 200 µT en las directrices de 2010, y 100 µT (50 Hz) en las de 1998.
Límites de la fórmula:
- El resultado corresponde a una corriente continua o instantánea en un cable recto ideal, infinitamente largo y delgado. Los cables reales tienen longitud finita, curvas y conductores de retorno.
- Las corrientes de retorno cercanas (por ejemplo, el otro conductor de un par de cables) cancelan parcialmente el campo, por lo que el campo real suele ser mucho menor que este valor de un solo cable.
- En corriente alterna, usar la corriente RMS da la magnitud RMS del campo. El campo de pico es aproximadamente 1.414 veces mayor para una corriente sinusoidal.
- La fórmula se aplica fuera del cable, por lo que r debe ser mayor que el radio del cable. Los materiales magnéticos cercanos también pueden modificar el campo.
Esta página ofrece únicamente información física y no es un consejo de salud ni de seguridad.
Conversiones de unidades de campo magnético
El tesla (T) es la unidad del SI de densidad de flujo magnético. El gauss (G) es una unidad del sistema CGS que todavía es común para campos débiles.
| Unidad | Equivalente |
|---|---|
| 1 T | 1000 mT = 106 µT = 109 nT = 10,000 G |
| 1 G | 100 µT = 0.1 mT |
| 1 mG | 0.1 µT |
| 1 µT | 10 mG = 0.01 G |
Filas de ejemplo
| Tesla | Microtesla | Gauss | Miligauss |
|---|---|---|---|
| 0.00004 T | 40 µT | 0.4 G | 400 mG |
| 0.0002 T | 200 µT | 2 G | 2000 mG |
| 0.0000002 T | 0.2 µT | 0.002 G | 2 mG |
El campo terrestre de unos 25–65 µT equivale a aproximadamente 0.25–0.65 G, por lo que a menudo se cita como unos 0.5 G.
Preguntas frecuentes

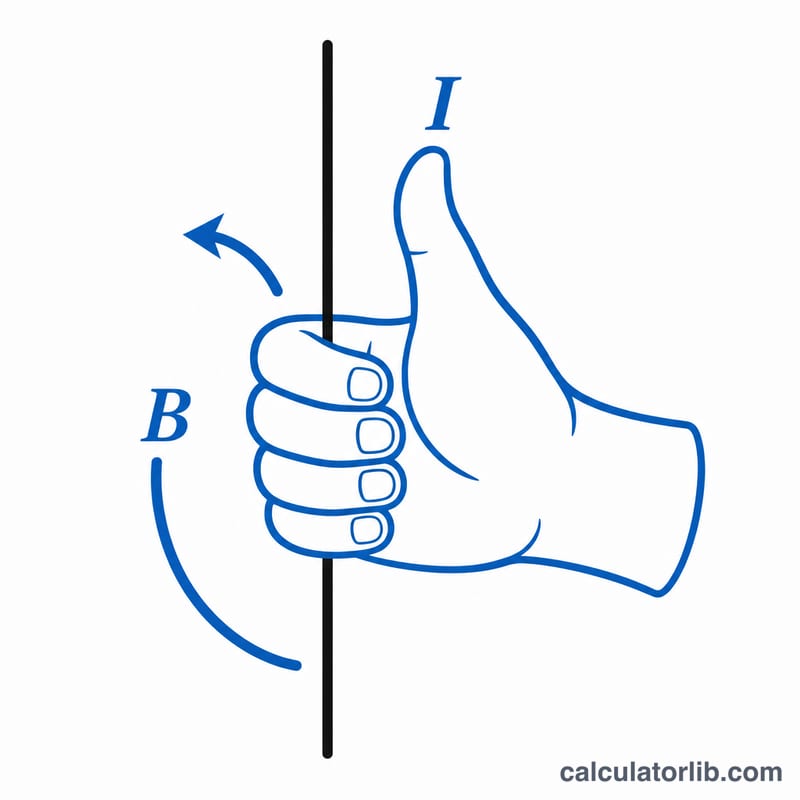

¿Hacia dónde apunta el campo? El campo rodea el hilo formando círculos; aplica la regla de la mano derecha: apunta el pulgar en el sentido de la corriente y los dedos se curvan en la dirección del campo.
¿Funciona dentro del hilo? No. Esta fórmula vale fuera del conductor. Dentro de un hilo uniforme, el campo crece de forma lineal con el radio.
¿Por qué teslas y microteslas? Los campos reales cerca de los cables son fracciones diminutas de un tesla, así que los microteslas (\(1 \ \text{µT} = 10^{-6} \ \text{T}\)) resultan mucho más fáciles de leer.
