勾配計算ツール（Rise Over Run）とは？
このツールは、欧米でおなじみの「rise over run（高さ÷水平距離）」という考え方を使って、直線・スロープ・屋根・道路などの勾配を求めます。勾配とは、垂直方向の変化（高さ＝rise）と水平方向の変化（水平距離＝run）を比べて、どれくらい急かを表すものです。入力した比率を、(1) 小数の勾配値、(2) 傾斜率（％）、(3) 傾斜角（度）という3つの実用的な形に瞬時に変換します。
使い方
高さ（rise）＝2点間の垂直距離と、水平距離（run）＝同じ2点間の水平距離を入力します。勾配は「比率」なので、両方を同じ単位でそろえれば、メートルでもフィートでもインチでも構いません。「計算」を押すと、勾配値、それに対応する傾斜率（％）、そして角度が表示されます。
計算式の解説
基本となる式は 勾配 ＝ 高さ ÷ 水平距離 です。

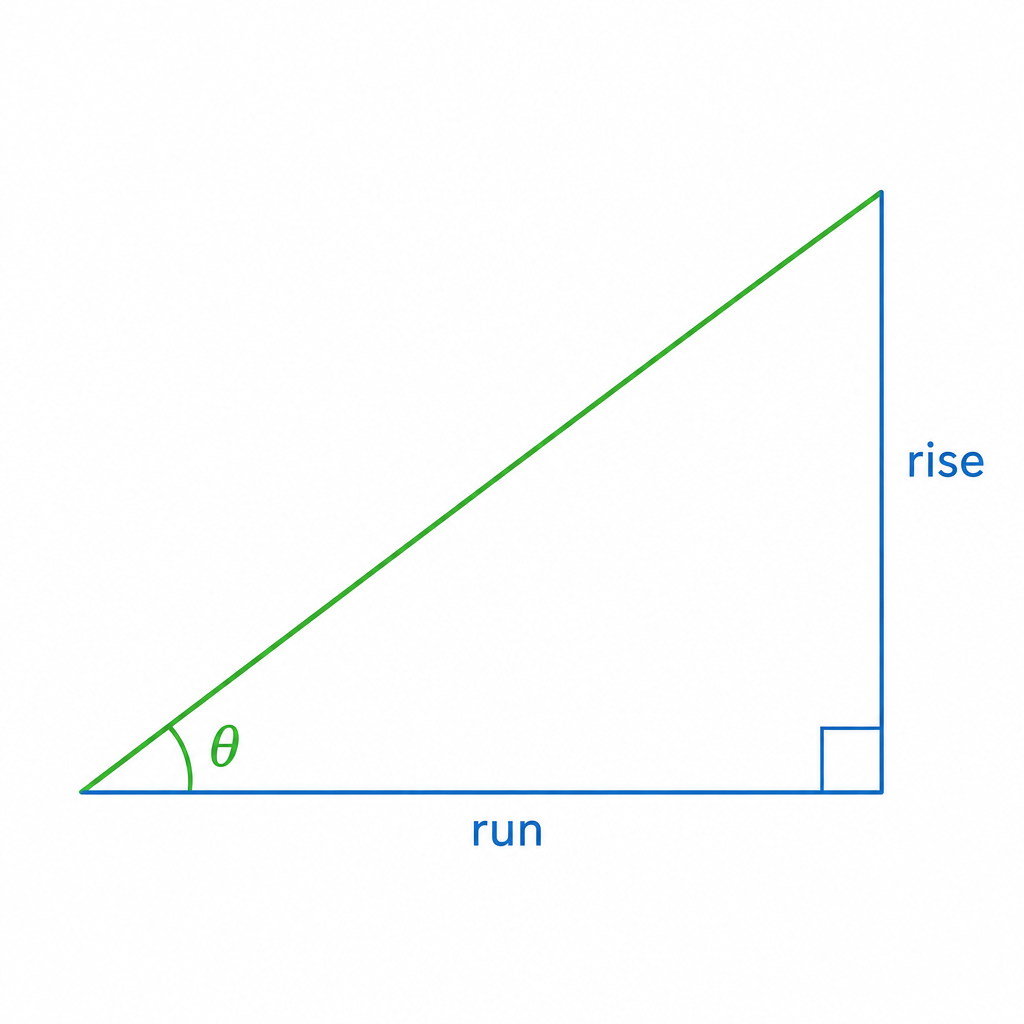

$$\text{勾配} = \dfrac{\text{高さ}}{\text{水平距離}}$$勾配が 1 のときは、水平に1進むごとに垂直方向にも1上がることを意味し、これは45度の角度に相当します。いわゆる「45度ルール」という呼び名もここから来ています。勾配を傾斜率（％）で表すには100を掛け、角度を求めるには「高さ÷水平距離」のアークタンジェント（逆正接）をとります。
$$\theta = \arctan\!\left(\dfrac{\text{高さ}}{\text{水平距離}}\right)$$
計算例

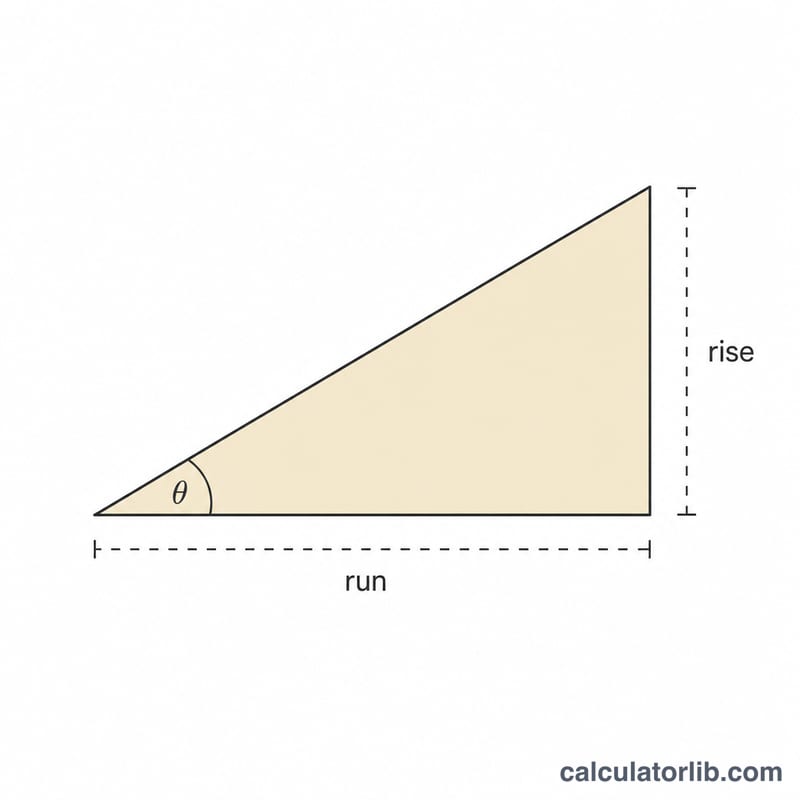

たとえば、水平距離4フィートに対して屋根が3フィート上がる場合を考えます。勾配は \(3 \div 4 = \mathbf{0.75}\)。傾斜率にすると \(0.75 \times 100 = \mathbf{75\%}\)。角度は \(\arctan(0.75) \approx \mathbf{36.87°}\) です。つまりこの屋根はかなり急ですが、45度（傾斜率100%）の境界よりはかなり緩やかだとわかります。
勾配、グレード＆角度の換算表
同じ勾配は3つの方法で説明できます。比率（立ち上がりと水平距離の比）、グレード百分率（\(\frac{\text{立ち上がり}}{\text{水平距離}}\times100\%\)）、および角度（度数）（\(\theta=\arctan(\text{立ち上がり}/\text{水平距離})\)）です。以下の表は、一般的な複数の勾配をこれら3つの間で変換します。
| 比率（立ち上がり:水平距離） | グレード（%） | 角度（度） |
|---|---|---|
| 1:12 | 8.33% | 4.76° |
| 1:8 | 12.50% | 7.13° |
| 1:4 | 25.00% | 14.04° |
| 1:2 | 50.00% | 26.57° |
| 1:1 | 100.00% | 45.00° |
グレードと角度は比例しないことに注意してください。100%のグレードは正確に45°に相当しますが、50%のグレードは約26.57°に過ぎず、45°の半分をはるかに下回ります。
用途別の標準勾配要件
建設基準法、アクセシビリティ法、およびエンジニアリング慣行は、各用途に対して許容される勾配範囲を定義しています。以下の値は広くお気づきの最大値と一般的な範囲です。常にご自身の管轄区域と案件に対して適用中の法令版に対して確認してください。
| 用途 | 勾配（比率） | グレード | おおよその角度 | 管轄する基準・参考資料 |
|---|---|---|---|---|
| アクセシブルなランプ（最大走行勾配） | 1:12 | 8.33% | 4.76° | ADA基準 / ICC A117.1 |
| アクセシブルなランプ横勾配（最大） | 1:48 | 2.08% | 1.19° | ADA基準 |
| 歩道・アクセシブルなルート（最大走行勾配） | 1:20 | 5.00% | 2.86° | ADA — 1:20より急な勾配はランプとして扱う |
| 低勾配（平坦）屋根 | ≤ 2:12～3:12 | ≤ 17～25% | ≤ 約9～14° | IBC / IRC屋根膜範囲 |
| 標準勾配屋根 | 4:12～9:12 | 33～75% | 18～37° | 一般的な瀝青シングル範囲 |
| 急勾配屋根 | ≥ 9:12～12:12以上 | ≥ 75～100% | ≥ 37～45°以上 | IRC急勾配分類 |
| 最大高速道路勾配（一般的） | 約1:14～1:17 | 6～7% | 3.4～4.0° | AASHTO Green Book（地形に応じて） |
シングル製品の最小屋根勾配と特定の道路等級の正確な最大勾配は、地域の基準と設計速度に依存するため、これらを固定的な法的制限ではなく指針として扱ってください。
重要な用語の説明
- 立ち上がり
- 2つのポイント間の垂直変化 — 線がどれだけ上（または下）に移動するか。勾配分数の分子。
- 水平距離
- 同じ2つのポイント間の水平変化 — 線がどれだけ横に移動するか。勾配分数の分母。
- 勾配（比率）
- 立ち上がりと水平距離の比、\(\frac{\text{立ち上がり}}{\text{水平距離}}\)。分数（1/12）またはコロン比率（1:12）として表記されることが多い。値が大きいほど、勾配が急。
- グレード（%）
- パーセンテージで表した勾配：\(\frac{\text{立ち上がり}}{\text{水平距離}}\times100\%\)。100%のグレードは、水平移動1単位あたり1単位上昇します。
- 傾斜角度（度）
- 線が水平線となす角度、\(\theta=\arctan\!\left(\frac{\text{立ち上がり}}{\text{水平距離}}\right)\)。0°（平坦）から90°（垂直）の方向に及びます。
- 勾配
- 屋根用語で勾配を表し、従来は12単位の水平距離に対する立ち上がりで表現されます（例えば、「6:12勾配」は水平距離12インチあたり6インチ上昇します）。
- 未定義の勾配
- 水平距離がゼロの完全垂直線。ゼロで割ることは未定義なので、勾配には有限値がなく、角度は90°です。
よくある質問（FAQ）
勾配が1とはどういう意味ですか？ 高さと水平距離が等しいことを意味し、ちょうど45度の角度・傾斜率100%に相当します。
なぜ水平距離（run）に0を入れられないのですか？ 水平距離が0だと線が完全に垂直になり、勾配が無限大（未定義）になってしまうため、0での割り算を防いでいます。
傾斜率（％）と角度は同じものですか？ いいえ。傾斜率は勾配を百分率で表したもので、角度は度（°）で測ります。傾斜率100%は45°に相当します。
