광정 위어(Broad-Crested Weir) 유량 계산기

계산 입력

유량계수 (Cd)

마루 폭 b (m)

상류 수두 H (m)

중력가속도 g (m/s²)

결과

위어 방류량

1.145

m³/s

단위 방류량 (폭당)	0.573 m²/s

광정 위어란?

광정 위어(broad-crested weir)는 개수로를 가로질러 설치하는 윗면이 평평한 수리 구조물로, 흐름을 측정하거나 제어하는 데 쓰입니다. 마루(crest) 길이가 수두에 비해 충분히 길면 위어 위에서 한계류(critical flow)가 형성되어 상류 수심과 방류량 사이에 안정적이고 예측 가능한 관계가 성립합니다. 이러한 특성 덕분에 광정 위어는 하천, 관개 수로, 실험실 수로 등에서 널리 쓰이는 유량 측정 장치입니다.

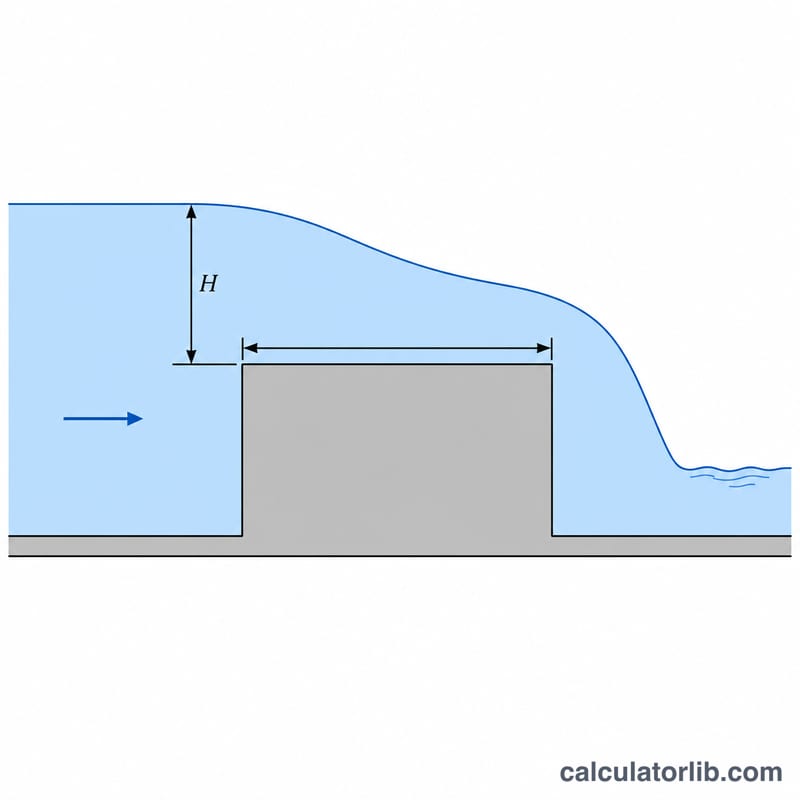

광정 위어를 넘는 흐름의 측면도로, 길고 평평한 마루 위의 수두 H를 보여줍니다.

공식 풀이

방류량은 Q = Cd · b · √g · (2/3)^(3/2) · H^(3/2) 로 구합니다. 여기서 Cd는 무차원 유량계수(보통 0.85~0.95)로, 에너지 손실과 접근 흐름 조건을 반영합니다. b는 수로를 가로지르는 마루 폭, g는 중력가속도(9.81 m/s²), H는 마루를 기준으로 측정한 전체 상류 수두입니다. 계수 (2/3)^(3/2) ≈ 0.5443 은 마루 위에서 한계류가 발생한다는 가정에서 비롯됩니다.

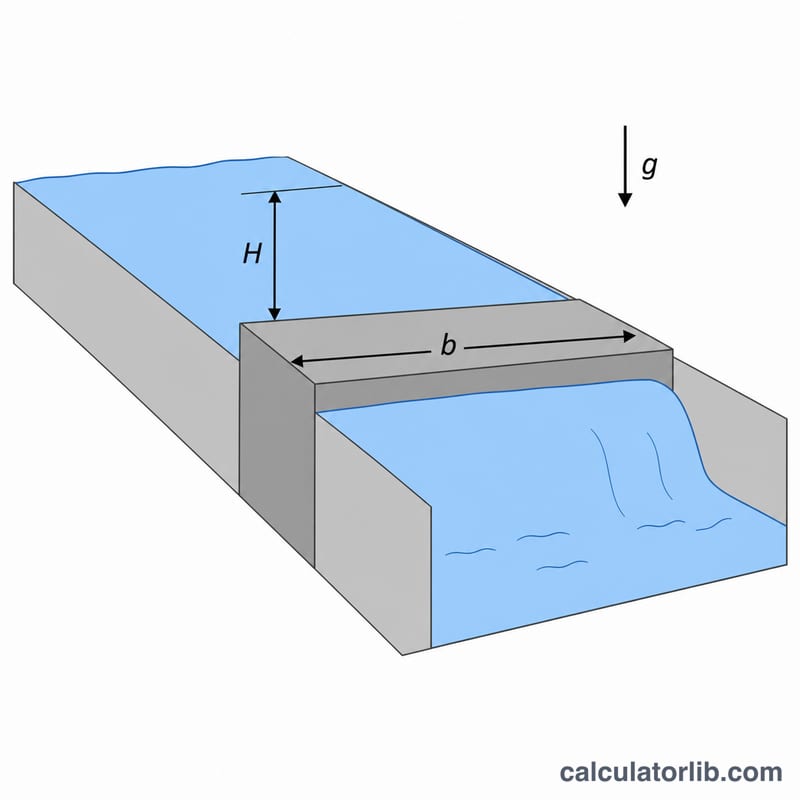

주요 변수: 마루 폭 b, 상류 수두 H, 중력 g — 유량 공식에 사용됨.

계산기 사용법

유량계수, 마루 폭, 상류 수두, 중력가속도를 입력하세요. 계산기는 전체 방류량 Q를 초당 세제곱미터(m³/s)로, 단위 폭당 유량(단위 방류량)을 초당 제곱미터(m²/s)로 돌려줍니다. 일관된 SI 단위 결과를 얻으려면 모든 길이 값은 미터(m) 단위로 입력하세요.

계산 예시

Cd = 0.95, b = 2 m, H = 0.5 m, g = 9.81 m/s² 인 경우를 봅시다. √9.81 ≈ 3.1321, (2/3)^(3/2) ≈ 0.54433, H^(3/2) = 0.5^1.5 ≈ 0.35355 이므로 Q = 0.95 × 2 × 3.1321 × 0.54433 × 0.35355 ≈ 1.145 m³/s 가 됩니다. 단위 방류량은 1.145 / 2 ≈ 0.573 m²/s 입니다.

방형 구조별 배수 계수(Cd) 값

배수 계수 \(C_d\)는 에너지 손실, 수심부의 임계유 제어 위치, 그리고 상류 모서리의 유선을 고려합니다. 광폭 방형의 경우 배수 방정식의 무차원 형태는

$$Q = C_d\, b\, \sqrt{g}\,\left(\tfrac{2}{3}\right)^{3/2} H^{3/2}.$$

아래 값들은 일반적인 기술 범위입니다. 핵심 제약은 수심과 수심부 길이 \(L\)(수심부의 유선 방향 치수)의 비율입니다: 진정한 광폭 방형은 대략 \(0.08 \lesssim H/L \lesssim 0.50\)을 요구합니다. 이 범위 아래에서는 경계층이 지배적이며 방형은 장수심부(마찰 제어) 방형처럼 작동합니다; 이 범위 위에서는 유동이 수심부에서 평행한 임계유를 확립하지 못하며 구조는 예각 모서리 방형처럼 더 작동합니다.

상류 모서리 기하학 / 접근 방식	일반적인 \(C_d\)	비고
예각 / 정사각형 상류 모서리	0.84 – 0.87	유동이 모서리에서 분리됩니다; 작은 재순환 영역이 유효 수심을 감소시킵니다. 콘크리트 턱에서 일반적입니다.
약간 둥근 상류 모서리	0.88 – 0.92	둥근 모서리(반경 ≳ 0.1·H)는 분리를 억제하고 \(C_d\)를 증가시킵니다.
잘 둥근 상류 모서리	0.92 – 0.95	부드러운 수축; 수심부에서 거의 이상적인 임계유입니다.
경사진 / 유선형 입구	0.95 – 0.99	경사진 또는 공력학적으로 설계된 접근부는 분리 손실을 최소화합니다; 이상적인 값에 가깝습니다.
이상적(무마찰, 분리 없음)	1.00	참조용으로만 사용되는 이론적 상한값입니다.

유효 광폭 범위: \(0.08 \le H/L \le 0.50\). \(H/L < 0.08\)에서 마찰은 \(C_d\)를 낮춥니다; \(H/L > 0.50\)에서 수심부는 수압학적으로 짧으며 검정은 더 이상 적용되지 않습니다. 수로가 방형보다 훨씬 넓거나 접근 유속이 유의미할 때 측면 수축 또는 접근 유속 보정이 필요할 수 있습니다.

핵심 용어 및 변수

Q — 배수(m³/s)

방형 수심부를 통과하는 총 체적 유량입니다.

C_d — 배수 계수(무차원)

이상적인 임계유 방정식을 에너지 손실과 수심부의 실제 유속 분포로 보정하는 경험적 계수(일반적으로 0.85–0.99)입니다.

b — 수심부 폭(m)

유동에 수직으로 측정된 방형 수심부의 횡 폭; 물이 흘러넘치는 선의 길이입니다.

H — 상류 총 수심(m)

상류 수표면에서 방형 수심부까지의 높이이며, 저하가 무시할 수 있을 정도로 충분히 상류에서 측정됩니다. 접근 유속이 유의미할 때는 깊이만이 아닌 에너지 수두 \(H = h + v_a^2/2g\)를 사용합니다.

g — 중력 가속도(m/s²)

표준값 \(g = 9.81\ \text{m/s}^2\); 수심부의 제어가 임계유이기 때문에 \(\sqrt{g}\)로 나타납니다.

q — 단위(비) 배수(m³/s per m)

단위 수심부 폭당 배수이며, \(q = Q/b\)입니다. 주어진 수심에 대해 폭과 독립적이므로 방형을 비교할 때 편리합니다.

임계유

프루드 수가 1인 최소 비에너지 상태의 유동 상태입니다. 광폭 방형에서 임계 깊이가 수심부에서 확립되어 수심-배수 관계를 고정합니다.

모듈식 유동

하류(백워터) 수위가 배수에 영향을 주지 않을 정도로 낮은 자유유 상태입니다. 방형 방정식은 모듈식(미잠금) 조건에서만 유효합니다; 잠금은 감소 계수가 필요합니다.

접근 유속 수두 — \(v_a^2/2g\)(m)

방형에 접근하는 물의 운동 에너지 기여도입니다. 이를 측정된 깊이에 더하면 총 에너지 수두 H를 얻습니다; 넓고 느린 접근 수로에서는 종종 무시할 수 있지만 높은 단위 배수에서는 중요합니다.

자주 묻는 질문

Cd 값은 어떻게 정하나요? 광정 위어의 일반적인 유량계수는 0.85~0.95 범위이며, 상류 모서리를 잘 둥글게 처리한 경우 0.95를 흔히 사용합니다. 정확도가 중요하다면 현장 실측 데이터로 보정하세요.

H에 접근 유속이 포함되나요? 여기서 H는 마루 위로 측정한 전체 상류 수두입니다. 높은 정밀도가 필요하면 측정 수심에 접근 유속수두(v²/2g)를 더해 주세요.

어떤 단위를 사용하나요? SI 단위를 씁니다. 폭과 수두는 미터(m), 중력가속도는 m/s² 단위로 입력하면 방류량은 m³/s 로 나옵니다.
