다르시-바이스바흐 마찰손실수두 계산기

다르시-바이스바흐 마찰손실수두 계산기

성장 중 AI Skill PRO

계산 입력

결과

손실수두 (hf)
4.0775
유체 높이 (m)
공식 다르시-바이스바흐

공식

hf=f·LD·v22·gh_f = \text{f} \cdot \frac{\text{L}}{\text{D}} \cdot \frac{\text{v}^{2}}{2 \cdot \text{g}}

계산 예

hf=0.02·1000.1·222·9.81≈4.0775h_f = 0.02 \cdot \frac{100}{0.1} \cdot \frac{2^{2}}{2 \cdot 9.81} \approx 4.0775
사용 통계

광고

이 페이지의 오류 신고

다르시-바이스바흐 마찰손실수두 계산기란?

이 계산기는 직관(straight pipe)을 흐르는 유체의 마찰손실수두(friction head loss)를 유체역학에서 가장 신뢰도 높은 방법 중 하나인 다르시-바이스바흐 공식으로 구합니다. 손실수두는 움직이는 유체와 관 벽 사이의 마찰로 잃어버리는 에너지를 뜻하며, 이를 같은 높이의 유체 기둥(m)으로 환산해 나타냅니다. 엔지니어는 이 값을 활용해 펌프 용량을 산정하고, 적정 관경을 선정하며, 시스템이 요구하는 유량과 압력을 실제로 공급할 수 있는지 검증합니다.

사용 방법

다섯 가지 값을 입력하세요. 무차원 다르시 마찰계수(\(f\)), 관 길이 \(L\)(m), 관 내경 \(D\)(m), 평균 유속 \(v\)(m/s), 그리고 중력가속도 \(g\)(기본값 9.81 m/s²)입니다. 계산기는 손실수두 \(h_f\)를 유체 높이(m) 단위로 돌려줍니다. 이를 압력강하로 바꾸려면 유체 밀도와 \(g\)를 곱하면 됩니다. 즉 $$\Delta p = \rho \cdot g \cdot h_f$$ 입니다.

공식 풀어보기

공식은 $$h_f = f \cdot \frac{L}{D} \cdot \frac{v^{2}}{2 \cdot g}$$ 입니다. 비율 \(L/D\)는 관이 얼마나 길고 얼마나 가는지에 따라 손실이 커지는 정도를 나타냅니다. \(v^2/2g\) 항은 속도수두(velocity head)로, 흐름의 운동에너지를 높이로 표현한 값입니다. 마찰계수 \(f\)는 레이놀즈수(층류냐 난류냐)와 상대조도가 함께 미치는 영향을 담고 있으며, 보통 무디 선도(Moody chart)에서 읽거나 콜브룩(Colebrook) 또는 스와미-자인(Swamee-Jain) 식으로 계산합니다(물의 난류 흐름에서는 대개 0.015~0.04).

광고

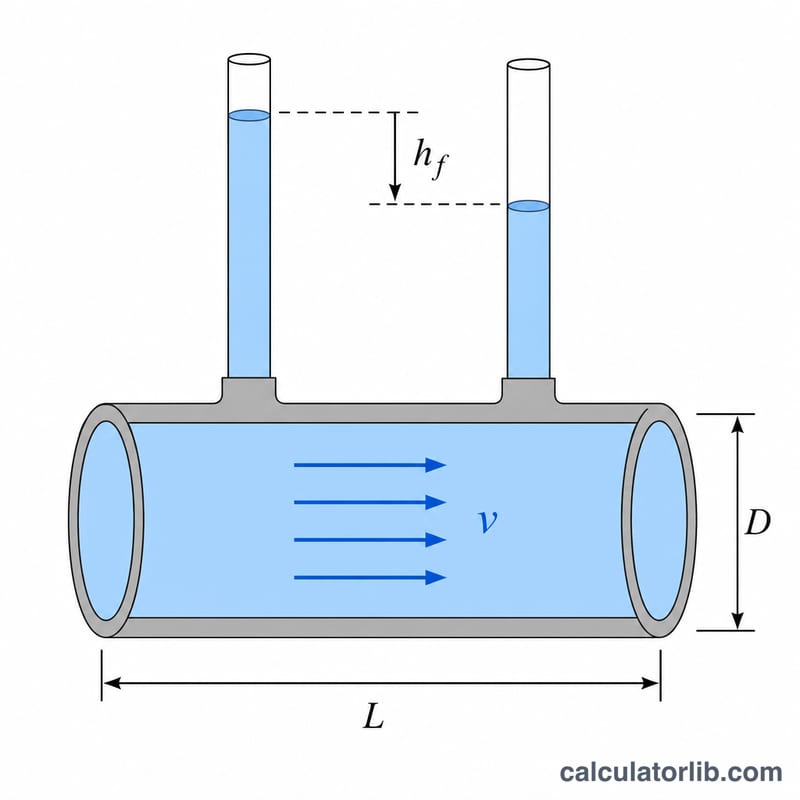

길이 L, 지름 D, 유속 v 및 두 입관 사이의 손실 수두 h_f를 보여주는 관 단면도
마찰 손실 수두 h_f는 유체를 속도 v로 운반하는 길이 L, 지름 D의 관을 따라 발생합니다.

계산 예시

\(f = 0.02\), \(L = 100 \text{ m}\), \(D = 0.1 \text{ m}\), \(v = 2 \text{ m/s}\), \(g = 9.81 \text{ m/s}^2\)인 경우: \(L/D = 1000\), $$\frac{v^2}{2g} = \frac{4}{19.62} = 0.2039$$ 입니다. 따라서 $$h_f = 0.02 \times 1000 \times 0.2039 = 4.077 \text{ m}$$의 손실수두가 발생합니다.

신규 또는 깨끗한 배관 재질의 전형적인 절대 조도

Darcy-Weisbach 식의 마찰계수 \(f\)는 레이놀즈 수와 상대 조도 \(\varepsilon/D\)에 따라 달라진다. 표는 신규 또는 깨끗한 배관에 대해 대략적인 전형적 절대 조도 값 \(\varepsilon\)을 제시한다.

배관 재질 전형적인 절대 조도 ε (mm)
인발 튜브 / PVC / 플라스틱 ≈ 0.0015
상업용 강철 ≈ 0.045
아연도금 철 ≈ 0.15
주철 ≈ 0.26
콘크리트 ≈ 0.3 – 3.0
리벳 강관 ≈ 0.9 – 9.0

상대 조도: ε를 내경으로 나눈다. 두 값은 같은 단위를 사용한다: $$\frac{\varepsilon}{D}$$ 예를 들어, 상업용 강철(ε = 0.045 mm)을 100 mm 배관에 적용하면 \(0.045/100 = 0.00045\)가 된다.

이 값들은 Moody 차트의 근거가 된 자료 등 표준 참고문헌에 실린 것과 같은 대략적인 전형값이다. 실제 조도는 제조 공정, 사용 기간, 부식 및 스케일링에 따라 달라지므로 추정치로 보아야 한다.

전형적인 유속과 마찰계수

  • 일반 상수도: 약 0.5 – 3 m/s.
  • 펌프 흡입측: 약 1 – 2 m/s. 공동현상(캐비테이션) 위험을 줄이기 위해 낮게 유지한다.
  • 펌프 토출측: 약 3 m/s까지.

Darcy 마찰계수 \(f\):

  • 층류(레이놀즈 수가 약 2300 미만): \(f = 64/\mathrm{Re}\)이며, 조도와 무관하다.
  • 난류: 대부분의 실제 배관에서 \(f\)는 대략 0.01 – 0.05이다. Colebrook 방정식이나 Moody 차트로 구하며, 상대 조도 ε/D가 커질수록 증가한다.

이 범위들은 일반적인 공학 경험치이며 엄격한 표준은 아니다. 프로젝트 사양, 지역 기준, 그리고 특정 유체와 배관 재질에 따라 다른 한계값이 요구될 수 있다.

광고

수두 손실 시나리오 비교

고정 입력값: \(f = 0.02\), \(L = 100\) m, \(g = 9.81\) m/s². 수두 손실은 다음과 같이 계산한다: $$h_f = f \cdot \frac{L}{D} \cdot \frac{v^2}{2g}$$ 예를 들어 D = 0.1 m, v = 2 m/s인 경우: \(h_f = 0.02 \cdot \frac{100}{0.1} \cdot \frac{2^2}{2 \cdot 9.81} = 20 \cdot 0.20387 = \) 4.077 m.

직경 D (m) v = 1 m/s: hf (m) v = 2 m/s: hf (m) v = 3 m/s: hf (m)
0.05 2.039 8.155 18.349
0.1 1.019 4.077 9.174
0.2 0.510 2.039 4.587

수두 손실은 유속의 제곱에 비례한다. 즉 v를 두 배로 하면 hf는 네 배가 된다. f와 v가 일정할 때 직경에 반비례한다. 즉 D를 두 배로 하면 hf는 절반이 된다. 실제로는 f도 레이놀즈 수와 ε/D에 따라 변하므로, f를 일정하게 가정한 이 표는 비교용으로만 사용해야 한다.

자주 묻는 질문

마찰계수는 어디서 구하나요? 무디 선도를 이용하거나, 레이놀즈수와 상대조도(\(\varepsilon/D\))를 바탕으로 스와미-자인 식을 풀어 구합니다.

어떤 단위를 사용하나요? 전 과정 SI 단위입니다. 미터(m), m/s, m/s²를 사용하며, 손실수두는 유체 높이(m)로 나옵니다.

관 부속품(피팅)도 포함되나요? 아니요. 이 계산기는 주손실(마찰손실)만 계산합니다. 밸브, 곡관, 이음쇠 등에서 생기는 미소손실(minor loss)은 손실계수를 이용해 별도로 더해야 합니다.
