Ứng suất uốn là gì?
Ứng suất uốn là ứng suất nội sinh ra trong một cấu kiện chịu lực, chẳng hạn như dầm, khi nó chịu tác dụng của mô men uốn. Đại lượng này cho biết mức độ kéo hoặc nén mà vật liệu phải chịu tại một điểm bất kỳ trên mặt cắt ngang. Công cụ này sử dụng công thức uốn kinh điển \(\sigma = M \cdot c / I\) để xác định ứng suất uốn lớn nhất tại thớ ngoài cùng của dầm chịu tải. Đây là một công cụ kỹ thuật mang tính phổ quát, áp dụng được ở mọi nơi, miễn là bạn dùng hệ đơn vị SI một cách nhất quán.
Cách sử dụng công cụ này
Bạn cần nhập ba giá trị: mô men uốn \(M\) tính bằng newton-mét (\(\text{N}\cdot\text{m}\)), khoảng cách \(c\) từ trục trung hòa tới thớ ngoài cùng tính bằng mét (m), và mô men quán tính \(I\) (mô men quán tính bậc hai của diện tích mặt cắt) tính bằng mét lũy thừa bốn (\(\text{m}^4\)). Công cụ sẽ trả về ứng suất uốn theo cả pascal (\(\text{Pa} = \text{N}/\text{m}^2\)) và megapascal (\(\text{MPa} = \text{N}/\text{mm}^2\)) — đơn vị thường được dùng nhất khi so sánh với giới hạn chảy của vật liệu.
Giải thích công thức
Công thức uốn $$\sigma = \frac{\text{Moment }M \cdot \text{Distance }c}{\text{Inertia }I}$$ được rút ra từ lý thuyết uốn dầm. Mô men uốn càng lớn hoặc thớ vật liệu càng xa trục trung hòa thì ứng suất càng tăng, trong khi mô men quán tính càng lớn (mặt cắt càng cứng, càng cao) thì ứng suất càng giảm. Tỷ số \(I/c\) thường được gọi là mô đun chống uốn của mặt cắt, ký hiệu \(S\), nên công thức cũng có thể viết thành \(\sigma = M/S\).
Ví dụ minh họa
Giả sử một dầm chịu mô men uốn \(M = 1000\ \text{N}\cdot\text{m}\), thớ ngoài cùng cách trục trung hòa \(c = 0{,}05\ \text{m}\), và mô men quán tính là \(I = 0{,}0000208\ \text{m}^4\). Khi đó $$\sigma = \frac{1000 \times 0{,}05}{0{,}0000208} \approx 2{.}403{.}846\ \text{Pa} \approx 2{,}4\ \text{MPa}.$$
Sức chịu uốn điển hình của các vật liệu thông dụng
Để đánh giá xem ứng suất uốn tính toán có chấp nhận được hay không, hãy so sánh nó với sức bền của vật liệu. Các giá trị dưới đây là các con số đại diện, danh định cho so sánh kỹ thuật; luôn sử dụng các tính chất được chứng nhận của loại độ và hình dạng sản phẩm cụ thể trong thiết kế.
| Vật liệu | Sức chịu uốn xấp xỉ (MPa) | Ghi chú |
|---|---|---|
| Thép kết cấu ASTM A36 | ~250 | Thép kết cấu nhẹ thông dụng |
| Thép hợp kim sức bền cao, hàm lượng hợp kim thấp (A572 Gr. 50) | ~345 | Loại kết cấu sức bền cao hơn |
| Thép hợp kim được tôi luyện & nung cứng (A514) | ~690 | Tấm sức bền cao |
| Nhôm 6061-T6 | ~276 | Sức chịu uốn (độ lệch 0,2%) |
| Gang xám | ~ (giòn) — sức chịu kéo ~150–250 | Không có điểm sức chịu uốn rõ ràng; thiết kế dựa trên giới hạn cuối cùng/nứt gãy |
| Gỗ kết cấu (gỗ mềm, uốn) | ~10–50 (uốn cho phép thay đổi theo loài/độ) | Phụ thuộc rất lớn vào độ |
| Bê tông | Nén ~20–40; kéo ~2–5 | Yếu về kéo/uốn; thường được cốt thép |
Các vật liệu giòn như gang xám và bê tông không thể hiện một điểm sức chịu uốn rõ ràng, do đó khả năng uốn của chúng được chi phối bởi sức bền kéo nứt gãy thay vì sức chịu uốn. Bê tông hiếm khi được sử dụng uốn mà không có cốt thép bởi vì sức chịu kéo của nó quá thấp.
Giải thích kết quả ứng suất uốn của bạn

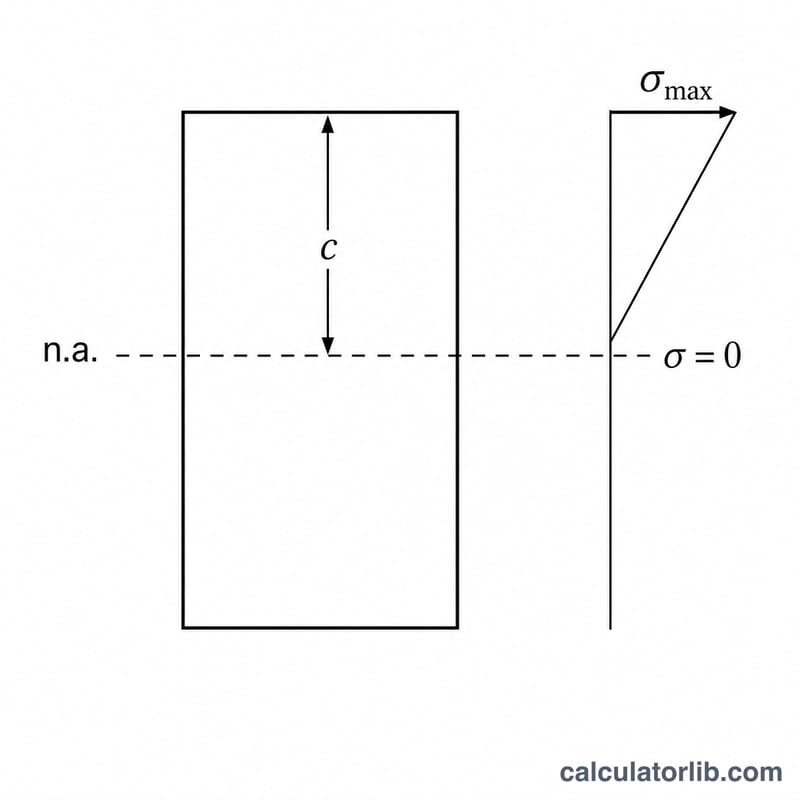

Giá trị \(\sigma\) được trả về bởi \(\sigma = M\,c/I\) là ứng suất uốn cực đại ở sợi cực — điểm xa nhất từ trục trung tính (khoảng cách \(c\)). Đó là ứng suất pháp tuyến lớn nhất do uốn trong mặt cắt ngang đó; ứng suất thay đổi tuyến tính từ không ở trục trung tính đến giá trị cao nhất tại bề mặt. Đây là con số quan trọng để kiểm tra mặt cắt ngang.
Để thiết kế an toàn, ứng suất này phải nằm dưới ứng suất cho phép của vật liệu, được định nghĩa là sức chịu uốn (hoặc, đối với vật liệu giòn, sức bền nứt gãy) chia cho hệ số an toàn:
$$\sigma_{\text{allow}} = \frac{\sigma_{\text{yield}}}{\text{FoS}}, \qquad \text{FoS} = \frac{\sigma_{\text{yield}}}{\sigma_{\text{actual}}}$$Hệ số an toàn (FoS) biểu thị mức độ lợi thế tồn tại giữa ứng suất mà bộ phận thực tế chịu và ứng suất tại đó nó bắt đầu bị hỏng. Ví dụ, nếu một dầm thép (A36, \(\sigma_{\text{yield}} \approx 250\text{ MPa}\)) chịu ứng suất uốn tính toán là \(\sigma_{\text{actual}} = 100\text{ MPa}\), thì \(\text{FoS} = 250 / 100 = \)2,5. Các hệ số thiết kế điển hình nằm trong khoảng từ khoảng 1,5 đến 4 hoặc hơn tùy thuộc vào tải trọng, hậu quả của hỏng hóc và yêu cầu tiêu chuẩn.
Nếu \(\sigma\) đạt đến sức chịu uốn, vật liệu bắt đầu biến dạng vĩnh viễn (dẻo) — dầm sẽ không hoàn toàn trở về hình dạng ban đầu sau khi tải được gỡ bỏ. Ngoài điểm đó, tiếp tục tải trọng có nguy hiểm gây biến dạng toàn diện và cuối cùng nứt gãy. Ứng suất uốn dưới giá trị cho phép với hệ số an toàn đầy đủ giữ dầm trong phạm vi đàn hồi, đây là điều kiện vận hành dự định theo các nguyên tắc cơ học vật liệu đã được thiết lập. Chỉ sử dụng \(\sigma = M\,c/I\) trong các giả thiết của nó: dầm hình trụ, đồng nhất, tuyến tính đàn hồi uốn thuần túy quanh trục chính.
Đây là thông tin kỹ thuật chung, không phải là sự thay thế cho phân tích và xem xét của một kỹ sư chuyên nghiệp đủ tiêu chuẩn cho ứng dụng cụ thể của bạn.
Câu hỏi thường gặp
\(c\) là gì? Đó là khoảng cách vuông góc từ trục trung hòa tới thớ xa nhất; đối với mặt cắt đối xứng, giá trị này bằng một nửa chiều cao mặt cắt.
Làm sao để tìm \(I\)? Với mặt cắt hình chữ nhật có chiều rộng \(b\) và chiều cao \(h\), ta có \(I = b \cdot h^3 / 12\). Các hình dạng khác đều có công thức chuẩn hoặc giá trị tra bảng sẵn.

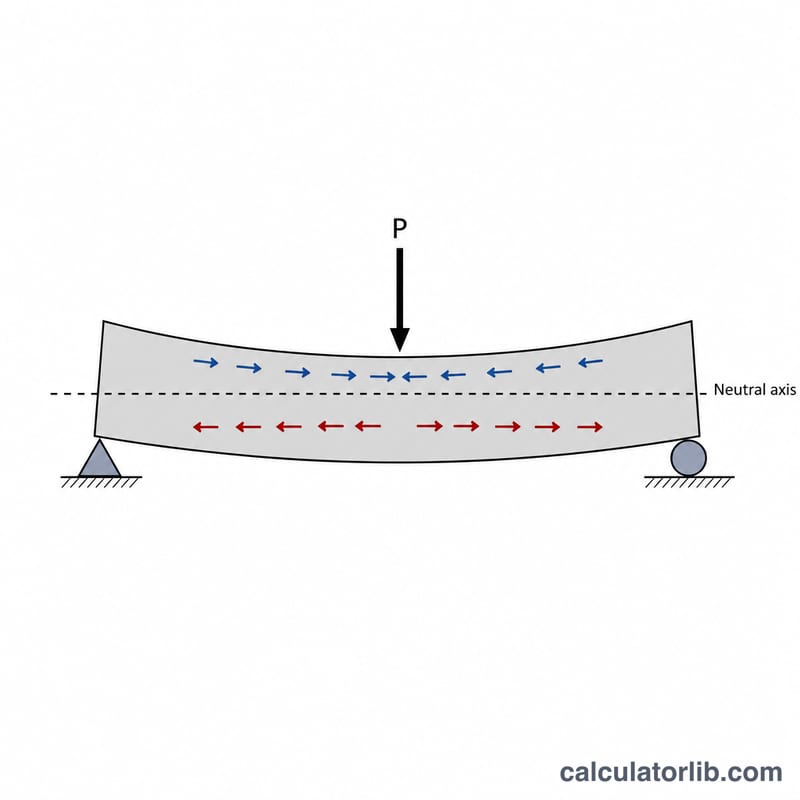

Kết quả là kéo hay nén? Độ lớn ở cả hai mặt là như nhau — một mặt chịu kéo còn mặt đối diện chịu nén.
