Ứng Suất Cắt Là Gì?

Ứng suất cắt (\(\tau\)) là nội lực trên một đơn vị diện tích tác dụng song song (tiếp tuyến) với mặt cắt ngang của vật liệu, khác với ứng suất pháp tác dụng vuông góc. Loại ứng suất này xuất hiện mỗi khi một lực có xu hướng làm một phần của vật thể trượt qua phần liền kề — chẳng hạn như bu lông chịu tải, mối nối đinh tán, hay dầm truyền lực ngang. Công cụ này sử dụng quan hệ ứng suất cắt trung bình cơ bản $$\tau = \frac{F}{A}$$ và trả về kết quả theo pascal (Pa), kilopascal (kPa) và megapascal (MPa).

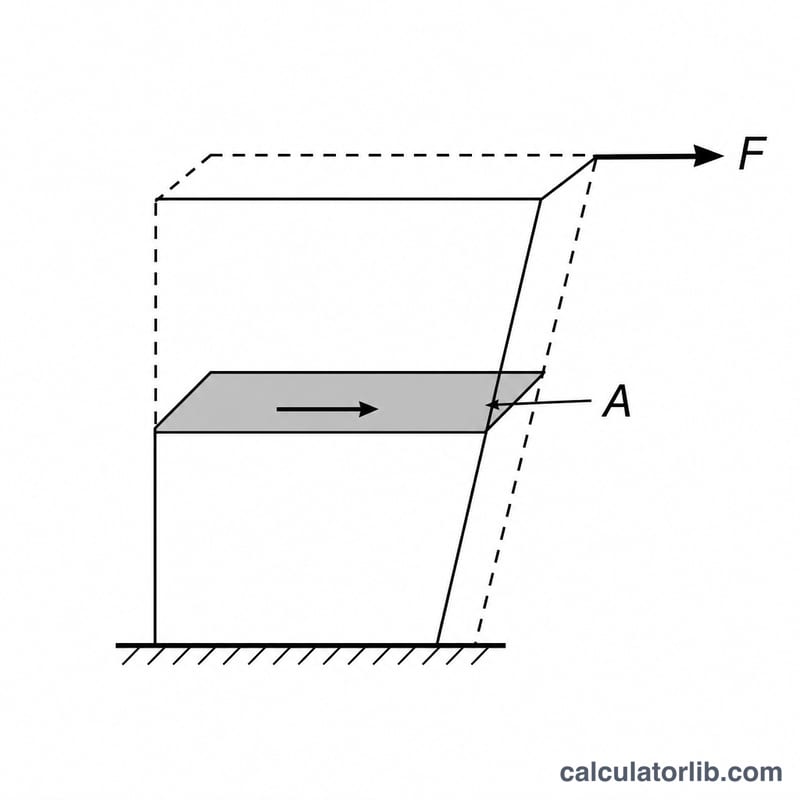

Khối chịu lực tiếp tuyến tạo ra ứng suất cắt trên một diện tích tiết diện bên trong
Ứng suất cắt tác dụng song song với tiết diện khi lực F được đặt theo phương tiếp tuyến trên diện tích A.

Cách Sử Dụng Công Cụ

Nhập lực cắt F theo đơn vị newton (N) và diện tích mặt cắt ngang A theo mét vuông (m²) mà lực tác dụng lên. Công cụ sẽ chia lực cho diện tích để cho ra ứng suất cắt trung bình. Nếu diện tích của bạn đang tính bằng mm², hãy đổi trước: \(1\ \text{mm}^2 = 1\times10^{-6}\ \text{m}^2\).

Giải Thích Công Thức

Phương trình chủ đạo là $$\tau = \frac{F}{A}$$ trong đó \(\tau\) là ứng suất cắt (\(\text{Pa} = \text{N/m}^2\)), \(F\) là lực cắt tác dụng (N), và \(A\) là diện tích mà lực tác dụng lên (m²). Vì 1 Pa là đơn vị khá nhỏ, kết quả trong kỹ thuật thường được biểu diễn bằng MPa (\(1\ \text{MPa} = 1.000.000\ \text{Pa}\)). Phép tính giả định ứng suất phân bố đều trên toàn bộ diện tích — một giả thiết đơn giản hóa phổ biến khi tính ứng suất cắt trung bình.

Quảng cáo

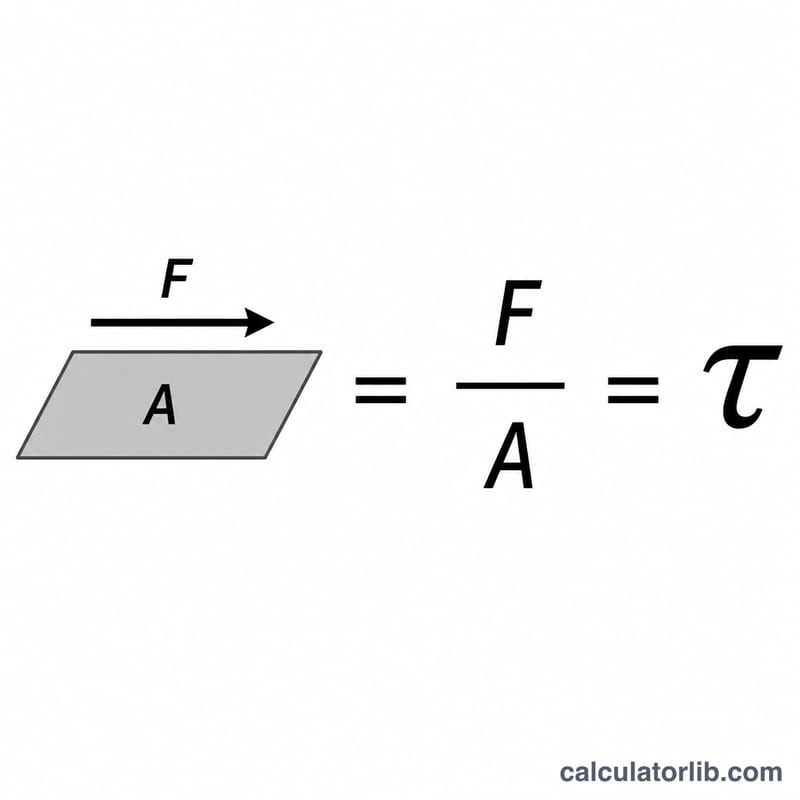

Quan hệ công thức cho thấy lực cắt chia cho diện tích tiết diện bằng ứng suất cắt
Công thức \(\tau = \frac{F}{A}\): chia lực cắt cho diện tích chịu lực ta được ứng suất cắt.

Ví Dụ Minh Họa

Giả sử một chốt chịu lực cắt 5.000 N trên diện tích mặt cắt ngang 0,01 m². Khi đó $$\tau = \frac{5.000}{0{,}01} = 500.000\ \text{Pa} = 500\ \text{kPa} = 0{,}5\ \text{MPa}.$$ Nếu giá trị này vượt quá giới hạn bền cắt của vật liệu, chốt sẽ bị phá hủy do cắt.

Độ bền cắt điển hình của các vật liệu kỹ thuật thông dụng

Bảng liệt kê độ bền cắt giới hạn xấp xỉ (ứng suất mà tại đó vật liệu bị phá hỏng do cắt) của các vật liệu kỹ thuật thông dụng. Các giá trị được làm tròn, mang tính điển hình. Giá trị thực tế thay đổi theo mác vật liệu, quá trình xử lý nhiệt hoặc tôi luyện, nhiệt độ, tốc độ đặt tải và nguồn tham khảo, vì vậy hãy luôn sử dụng phiếu dữ liệu hoặc giá trị theo tiêu chuẩn cho đúng vật liệu cụ thể của bạn.

Vật liệu Độ bền cắt giới hạn xấp xỉ (MPa) Ghi chú
Thép kết cấu (ASTM A36) 200–250 Giới hạn chảy khi cắt thấp hơn nhiều (khoảng 0,58 × giới hạn chảy khi kéo)
Thép mềm (thép carbon thấp) 250–300 Phụ thuộc vào mác thép và việc gia công nóng hay nguội
Nhôm 6061-T6 ≈ 207 Giá trị sổ tay thường được trích dẫn
Nhôm 2024-T4 ≈ 283 Hợp kim nhôm độ bền cao dùng cho máy bay
Đồng thau 200–300 Khoảng giá trị rộng, tùy theo hợp kim và độ cứng (tình trạng gia công)
Đồng 150–220 Đồng đã ủ ở mức thấp; đồng gia công nguội cao hơn
Gang xám 200–300 Giòn; chịu kéo kém hơn nhiều so với chịu nén
Hợp kim titan (ví dụ Ti-6Al-4V) 550–650 Thay đổi theo hợp kim và tình trạng
Bê tông ≈ 2–8 Phụ thuộc chặt chẽ vào cường độ nén; các tiêu chuẩn thiết kế sử dụng các kiểm tra cắt riêng thay vì một giá trị duy nhất
Gỗ (song song với thớ) 5–10 Phụ thuộc vào loài gỗ và độ ẩm

Quan trọng: đây là các giá trị phá hoại (giới hạn), không phải ứng suất làm việc an toàn. Các tiêu chuẩn thiết kế áp dụng hệ số an toàn, hệ số tải trọng hoặc hệ số sức kháng, nên ứng suất cho phép thấp hơn đáng kể so với các con số nêu trên.

Chuyển đổi đơn vị ứng suất và diện tích

Máy tính yêu cầu lực tính bằng niutơn (N) và diện tích tính bằng mét vuông (m²). Hãy chuyển đổi dữ liệu đầu vào trước nếu chúng được tính bằng đơn vị khác.

Đại lượng Chuyển đổi
Diện tích 1 mm² = 1 × 10-6 m²
Diện tích 1 cm² = 1 × 10-4 m²
Diện tích 1 in² = 6,4516 × 10-4 m²
Ứng suất 1 kPa = 1.000 Pa
Ứng suất 1 MPa = 1 × 106 Pa = 1 N/mm²
Ứng suất 1 psi = 6.894,76 Pa
Ứng suất 1 ksi = 6,89476 MPa
Lực 1 kN = 1.000 N
Lực 1 lbf = 4,44822 N

Mẹo: nếu lực tính bằng N và diện tích tính bằng mm², kết quả \(\tau = F/A\) sẽ có ngay đơn vị MPa (N/mm²).

Quảng cáo

Diễn giải kết quả ứng suất cắt của bạn

Máy tính cho ra ứng suất cắt trung bình \(\tau = F/A\). Tự bản thân con số này ít ý nghĩa; nó chỉ trở nên có ý nghĩa khi so sánh với độ bền cắt của vật liệu hoặc với ứng suất cho phép.

  1. Ứng suất cho phép: $$\tau_{\text{allow}} = \frac{ \tau_{\text{ultimate}} }{ \text{FS} }$$ trong đó FS là hệ số an toàn đã chọn. Ứng suất tác dụng không được vượt quá \(\tau_{\text{allow}}\).
  2. Hệ số an toàn: $$\text{FS} = \frac{ \tau_{\text{failure}} }{ \tau_{\text{applied}} }$$ Giá trị bằng 1 nghĩa là chi tiết đang ở ứng suất phá hoại; giá trị càng lớn thì biên an toàn càng lớn.
  3. Trung bình so với cực đại: \(F/A\) giả định ứng suất phân bố đều. Trong các cấu kiện thực tế, điều này không đúng. Đối với dầm có tiết diện chữ nhật, ứng suất cắt cực đại tại trục trung hòa là \(\tau_{\max} = 1,5\,V/A\), trong đó \(V\) là lực cắt nội bộ. Đối với tiết diện tròn đặc, giá trị này là \(\tfrac{4}{3}\,V/A\).
  4. Cắt đơn so với cắt kép: khi cắt đơn (ví dụ một bu-lông nối hai tấm thép), một tiết diện chịu tải, nên \(A\) là tiết diện của một bu-lông. Khi cắt kép (một bu-lông xuyên qua ba tấm thép), hai tiết diện cùng chịu tải, nên diện tích là \(2A\) và ứng suất giảm một nửa với cùng một lực.

Ví dụ: một lực 20.000 N tác dụng lên diện tích 400 mm² = 0,0004 m². Khi đó \(\tau = \dfrac{20{,}000\ \text{N} }{0.0004\ \text{m}^2} = \)50.000.000 Pa = 50 MPa. Nếu vật liệu là nhôm 6061-T6 có độ bền cắt giới hạn khoảng 207 MPa, thì \(\text{FS} = 207/50 \approx 4,1\).

Đây là thông tin mang tính giáo dục chung. Thông tin này không thay thế các tiêu chuẩn thiết kế kỹ thuật được áp dụng, vốn tính đến tập trung ứng suất, mỏi, mất ổn định uốn dọc, chi tiết liên kết và các hệ số an toàn bắt buộc.

Câu Hỏi Thường Gặp

Tôi nên dùng đơn vị nào? Hãy dùng newton cho lực và mét vuông cho diện tích để có ứng suất theo pascal. Công cụ cũng tự động quy đổi sang kPa và MPa.

Đây là ứng suất cắt trung bình hay cực đại? Công cụ cho ra ứng suất cắt trung bình. Ứng suất cắt cực đại trong dầm hoặc các mặt cắt không đều có thể lớn hơn và cần dùng công thức phân bố ứng suất cắt phù hợp.

Làm sao để xử lý trường hợp cắt kép (double shear)? Trong cắt kép (hai mặt cắt cùng chịu tải), hãy lấy tổng diện tích của cả hai mặt phẳng làm A; điều này làm ứng suất giảm đi một nửa so với cắt đơn.
