Công cụ đổi kVA sang Ampe là gì?
Công cụ này giúp bạn chuyển đổi công suất biểu kiến, đo bằng kilôvôn-ampe (kVA), sang dòng điện, đo bằng ampe (A). Công cụ hỗ trợ cả hệ thống điện 1 pha và 3 pha nên rất hữu ích khi cần chọn công suất máy phát điện, máy biến áp, tiết diện dây dẫn, aptomat (CB) hay bộ lưu điện UPS. Vì kVA biểu thị công suất biểu kiến chứ không phải công suất thực, nên phép đổi này không cần đến hệ số công suất.
Cách sử dụng
Trước tiên, chọn hệ thống của bạn là 1 pha hay 3 pha. Sau đó nhập công suất biểu kiến (kVA) và điện áp của hệ thống (V). Với hệ 3 pha, bạn hãy dùng điện áp dây (điện áp pha–pha), ví dụ 400 V hoặc 415 V. Cuối cùng, nhấn tính toán để xem dòng điện kết quả tính theo ampe.
Giải thích công thức

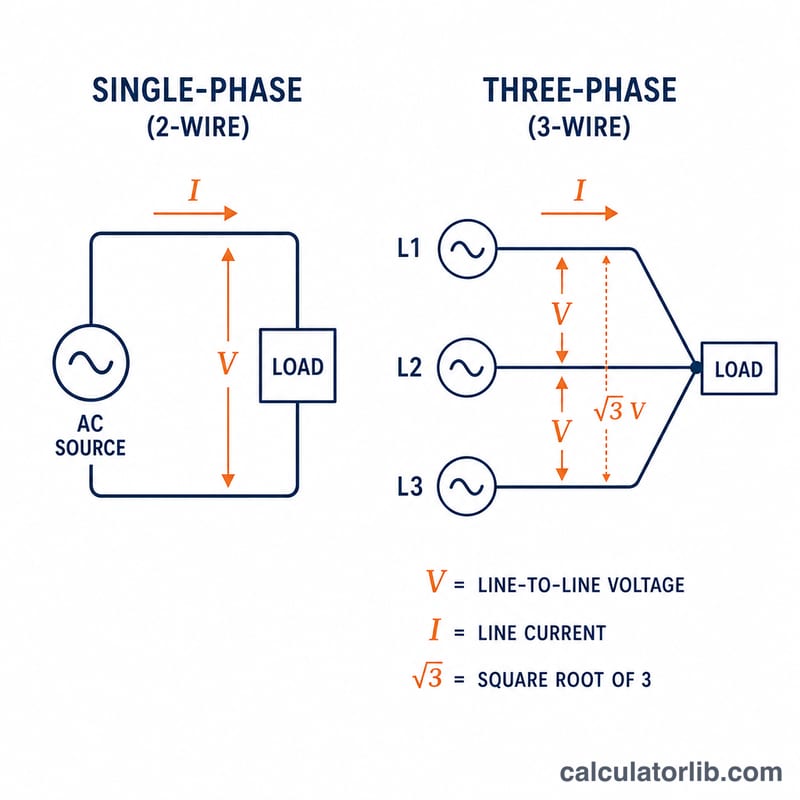

Với hệ 1 pha, dòng điện bằng công suất biểu kiến quy đổi ra vôn-ampe chia cho điện áp: $$I = \frac{\text{Power (kVA)} \times 1000}{\text{Voltage (V)}}$$ Với hệ 3 pha, dòng điện dây có thêm hệ số căn bậc hai của ba: $$I = \frac{\text{Power (kVA)} \times 1000}{\sqrt{3} \times \text{Voltage (V)}}$$ Hệ số 1000 dùng để đổi từ kilôvôn-ampe sang vôn-ampe, còn \(\sqrt{3} \approx 1{,}732\) phản ánh mối quan hệ giữa đại lượng dây và đại lượng pha trong tải 3 pha cân bằng.
Ví dụ minh họa
Giả sử bạn có một máy biến áp 3 pha 50 kVA ở mức điện áp 400 V. Khi đó dòng điện là $$I = \frac{50 \times 1000}{1{,}732 \times 400} = \frac{50000}{692{,}8} \approx 72{,}2 \text{ A}$$ Với tải 1 pha 10 kVA ở 240 V, ta có $$I = \frac{10 \times 1000}{240} \approx 41{,}67 \text{ A}$$
Giải thích kết quả hiện tại của bạn
Giá trị mà máy tính này trả về là dòng điện định mức đầy tải trên đường dây: dòng điện mà một máy biến áp, máy phát điện hoặc UPS có công suất định mức theo kVA đã nhập sẽ lấy từ lưới ở điện áp đã nhập khi nó hoạt động hết tải. Với mạch một pha, \(I = \frac{ \text{kVA} \times 1000}{V}\). Với mạch ba pha, \(I = \frac{ \text{kVA} \times 1000}{\sqrt{3} \times V_{LL}}\), trong đó \(V_{LL}\) là điện áp dây-dây. Con số ba pha giả định tải cân bằng, nghĩa là mỗi pha mang cùng một dòng điện.
Ví dụ: nguồn ba pha 100 kVA ở điện áp 400 V dây-dây cho \(I = \frac{100 \times 1000}{1.732 \times 400} \approx 144.3\) A trên mỗi dây pha.
Những gì con số này không cho bạn biết
- Lựa chọn kích thước dây dẫn và aptomat: dòng điện đã tính là điểm khởi đầu, không phải định mức cuối cùng. Tải liên tục (chạy từ 3 giờ trở lên) thường được chọn theo 125% dòng tải theo Quy chuẩn Điện Quốc gia Hoa Kỳ (NEC). Các quy định khác áp dụng theo IEC 60364 và quy chuẩn địa phương, chẳng hạn phương thức lắp đặt, nhiệt độ môi trường, số lượng cáp đi chung nhóm và sụt áp.
- Định mức tiêu chuẩn: aptomat và cầu chì có các kích thước tiêu chuẩn rời rạc, vì vậy định mức thiết bị bảo vệ thường là kích thước tiêu chuẩn kế tiếp bằng hoặc lớn hơn dòng đã điều chỉnh, với điều kiện không vượt quá khả năng chịu tải của dây dẫn.
- Sai lệch điện áp: đối với tải công suất không đổi, dòng điện tăng khi điện áp nguồn giảm. Nguồn chạy dưới điện áp danh định sẽ lấy dòng lớn hơn giá trị đã tính.
- Tải không cân bằng: trong hệ thống ba pha có tải không đều, một hoặc nhiều dây pha có thể mang dòng lớn hơn giá trị cân bằng, và dây trung tính có thể mang dòng điện.
Luôn kiểm tra thiết kế cuối cùng theo quy chuẩn điện áp dụng và nhãn định mức của thiết bị, và nhờ kỹ sư hoặc thợ điện có chuyên môn xem xét.
Thuật ngữ chính: kVA, Ampe, Điện áp dây và Pha
- Công suất biểu kiến (kVA)
- Tích của điện áp và dòng điện, đo bằng kilovôn-ampe. Đây là tổng công suất mà thiết bị phải chịu, dù nó có thực hiện công hữu ích hay không. Máy biến áp, máy phát điện và UPS thường được ghi định mức bằng kVA.
- Công suất tác dụng (kW)
- Công suất được chuyển thành công hữu ích như nhiệt, ánh sáng hoặc chuyển động. \(\text{kW} = \text{kVA} \times \text{hệ số công suất}\).
- Hệ số công suất
- Tỷ số giữa công suất tác dụng và công suất biểu kiến, nằm trong khoảng từ 0 đến 1. Hệ số công suất thấp hơn nghĩa là cần nhiều dòng điện hơn cho cùng một công suất tác dụng. Việc chuyển đổi kVA sang ampe không cần đến hệ số này, nhưng chuyển đổi kW sang ampe thì cần.
- Dòng điện (A)
- Dòng chuyển động của điện tích, đo bằng ampe (amps). Nó quyết định mức phát nhiệt trong dây dẫn và kích thước thiết bị bảo vệ.
- Điện áp dây-dây
- Điện áp giữa hai dây pha bất kỳ trong hệ thống ba pha, ví dụ 400 V.
- Điện áp pha (dây-trung tính)
- Điện áp giữa một dây pha và dây trung tính. Nó bằng điện áp dây-dây chia cho \(\sqrt{3}\): \(\frac{400}{1.732} \approx 230\) V. Tương tự, 208 V dây-dây tương ứng với khoảng 120 V dây-trung tính.
- Một pha
- Nguồn có một dạng sóng điện áp xoay chiều, phổ biến cho hộ gia đình và tải nhỏ.
- Ba pha
- Nguồn gồm ba điện áp xoay chiều lệch nhau 120°, được dùng cho thiết bị công nghiệp và phân phối điện vì truyền công suất hiệu quả hơn.
- Tải cân bằng
- Tải ba pha trong đó cả ba pha mang dòng điện bằng nhau với cùng hệ số công suất, nên các dòng điện trên đường dây có độ lớn bằng nhau.
Câu hỏi thường gặp
Tôi có cần hệ số công suất không? Không. kVA là công suất biểu kiến, nên việc đổi sang ampe chỉ phụ thuộc vào điện áp. Bạn chỉ cần hệ số công suất khi muốn chuyển đổi qua lại giữa kVA và kW.
Với điện 3 pha thì dùng điện áp nào? Hãy dùng điện áp dây (điện áp pha–pha), chẳng hạn 400 V hoặc 480 V.
Vì sao điện 3 pha lại có hệ số √3? Trong hệ 3 pha cân bằng, tổng công suất biểu kiến bằng √3 nhân với điện áp dây và dòng điện dây, nên khi giải ra dòng điện sẽ xuất hiện hệ số √3.
