स्पीकर क्रॉसओवर कैलकुलेटर क्या है?

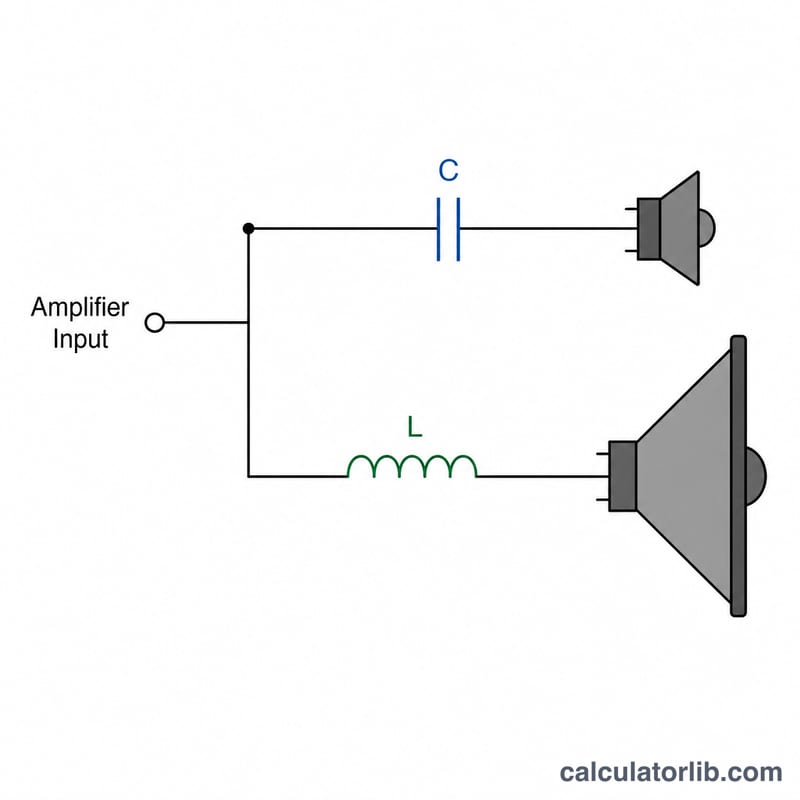

पैसिव क्रॉसओवर ऑडियो सिग्नल को इस तरह बाँटता है कि सही फ्रीक्वेंसी ही हर ड्राइवर तक पहुँचे — बास वूफर तक और ट्रेबल ट्वीटर तक। यह कैलकुलेटर सबसे सरल प्रकार का फर्स्ट-ऑर्डर (6 dB/ऑक्टेव) क्रॉसओवर डिज़ाइन करता है, जिसमें हाई-पास (ट्वीटर) साइड के लिए एक सीरीज़ कैपेसिटर और लो-पास (वूफर) साइड के लिए एक सीरीज़ इंडक्टर लगता है। बस अपने ड्राइवर की इम्पीडेंस और मनचाही क्रॉसओवर फ्रीक्वेंसी डालें और सटीक कॉम्पोनेंट मान पाएँ।
इसका उपयोग कैसे करें
स्पीकर (ड्राइवर) की इम्पीडेंस ओम (Ω) में डालें — आमतौर पर 4 Ω, 6 Ω या 8 Ω, जो ड्राइवर पर छपी होती है। फिर क्रॉसओवर फ्रीक्वेंसी हर्ट्ज़ (Hz) में डालें — यही वह बिंदु है जहाँ सिग्नल एक ड्राइवर से दूसरे को सौंपा जाता है (वूफर-से-ट्वीटर के लिए आमतौर पर 2,000–3,500 Hz)। कैलकुलेटर कैपेसिटर का मान माइक्रोफ़ैराड (µF) में और इंडक्टर का मान मिलीहेनरी (mH) में देता है।
फ़ॉर्मूला समझें
फर्स्ट-ऑर्डर फ़िल्टर क्रॉसओवर बिंदु पर −3 dB स्तर तक तब पहुँचता है जब कॉम्पोनेंट की रिएक्टेंस लोड इम्पीडेंस के बराबर हो जाती है। कैपेसिटिव रिएक्टेंस को R के बराबर रखने पर $$C = \frac{1}{2\pi R f_c}$$ मिलता है, और इंडक्टिव रिएक्टेंस को R के बराबर रखने पर $$L = \frac{R}{2\pi f_c}$$ मिलता है। ज़्यादा इम्पीडेंस या ऊँची फ्रीक्वेंसी का मतलब है छोटा कैपेसिटर; ज़्यादा इम्पीडेंस या कम फ्रीक्वेंसी का मतलब है बड़ा इंडक्टर।
हल किया हुआ उदाहरण
8 Ω के ड्राइवर पर 2,000 Hz की क्रॉसओवर फ्रीक्वेंसी के लिए: $$C = \frac{1}{2\pi \times 8 \times 2000} = \frac{1}{100{,}531} \approx 9.947 \text{ µF}$$ और $$L = \frac{8}{2\pi \times 2000} = \frac{8}{12{,}566} \approx 0.637 \text{ mH}$$ यानी आप ट्वीटर पर लगभग 10 µF का कैपेसिटर और वूफर पर 0.64 mH का इंडक्टर इस्तेमाल करेंगे।
सामान्य प्रतिबाधाओं और आवृत्तियों के लिए क्रॉसओवर मान
यह तालिका ट्वीटर के श्रेणीक्रम संधारित्र (series capacitor) के लिए प्रथम-कोटि सूत्र \(C = \frac{1}{2\pi R f}\) और वूफ़र के श्रेणीक्रम प्रेरक (series inductor) के लिए \(L = \frac{R}{2\pi f}\) का उपयोग करती है। यहाँ \(R\) ओम में ड्राइवर का नाममात्र प्रतिबाधा है और \(f\) हर्ट्ज़ में क्रॉसओवर आवृत्ति है। मान 3 सार्थक अंकों तक पूर्णांकित किए गए हैं। C माइक्रोफ़ैरेड (µF) में और L मिलीहेनरी (mH) में है।
| आवृत्ति | 4 Ω: C (µF) | 4 Ω: L (mH) | 6 Ω: C (µF) | 6 Ω: L (mH) | 8 Ω: C (µF) | 8 Ω: L (mH) |
|---|---|---|---|---|---|---|
| 1,000 Hz | 39.8 | 0.637 | 26.5 | 0.955 | 19.9 | 1.27 |
| 2,000 Hz | 19.9 | 0.318 | 13.3 | 0.477 | 9.95 | 0.637 |
| 3,000 Hz | 13.3 | 0.212 | 8.84 | 0.318 | 6.63 | 0.424 |
| 5,000 Hz | 7.96 | 0.127 | 5.31 | 0.191 | 3.98 | 0.255 |
उदाहरण: 3,000 Hz पर 8 Ω ड्राइवर के लिए, \(C = \frac{1}{2\pi \times 8 \times 3000} = \frac{1}{150{,}796} \approx 6.63\ \mu\text{F}\) और \(L = \frac{8}{2\pi \times 3000} = \frac{8}{18{,}850} \approx 0.424\ \text{mH}\)।
प्रतिबाधा या आवृत्ति में से किसी एक को दोगुना करने पर C आधा हो जाता है। प्रतिबाधा दोगुनी करने पर L दोगुना होता है, जबकि आवृत्ति दोगुनी करने पर वह आधा हो जाता है।
विशिष्ट क्रॉसओवर आवृत्ति सीमाएँ
| ड्राइवर जोड़ी | विशिष्ट क्रॉसओवर सीमा |
|---|---|
| सबवूफ़र से वूफ़र | लगभग 60–120 Hz |
| वूफ़र से मिडरेंज | लगभग 300–800 Hz |
| मिडरेंज/वूफ़र से ट्वीटर | लगभग 2,000–3,500 Hz |
- ट्वीटर की सीमाएँ: ट्वीटर का आकार और उसकी अनुनाद आवृत्ति (Fs) सबसे निचला सुरक्षित क्रॉसओवर बिंदु तय करते हैं। एक सामान्य नियम यह है कि Fs से कम से कम लगभग एक ऑक्टेव ऊपर क्रॉसओवर किया जाए, और छोटे या उच्च-Fs डोम के लिए इससे भी अधिक। निर्माता द्वारा सुझाई गई न्यूनतम क्रॉसओवर आवृत्ति जाँच लें।
- मंद ढलान: एक प्रथम-कोटि फ़िल्टर केवल 6 dB प्रति ऑक्टेव की दर से घटता है। ट्वीटर को क्रॉसओवर बिंदु से काफ़ी नीचे भी महत्वपूर्ण ऊर्जा मिलती रहती है, इसलिए उसे अत्यधिक विकृति या क्षति के बिना उसे सहन करना होता है।
- वूफ़र का ब्रेकअप: वूफ़र क्रॉसओवर बिंदु से काफ़ी ऊपर भी बजता रहता है। सुनिश्चित करें कि वहाँ उसके शंकु (cone) का ब्रेकअप और ऑफ़-एक्सिस व्यवहार स्वीकार्य हो।
ये सीमाएँ सामान्य दिशानिर्देश हैं। सही चुनाव विशिष्ट ड्राइवरों और एन्क्लोज़र पर निर्भर करता है।
आपके परिणाम की व्याख्या

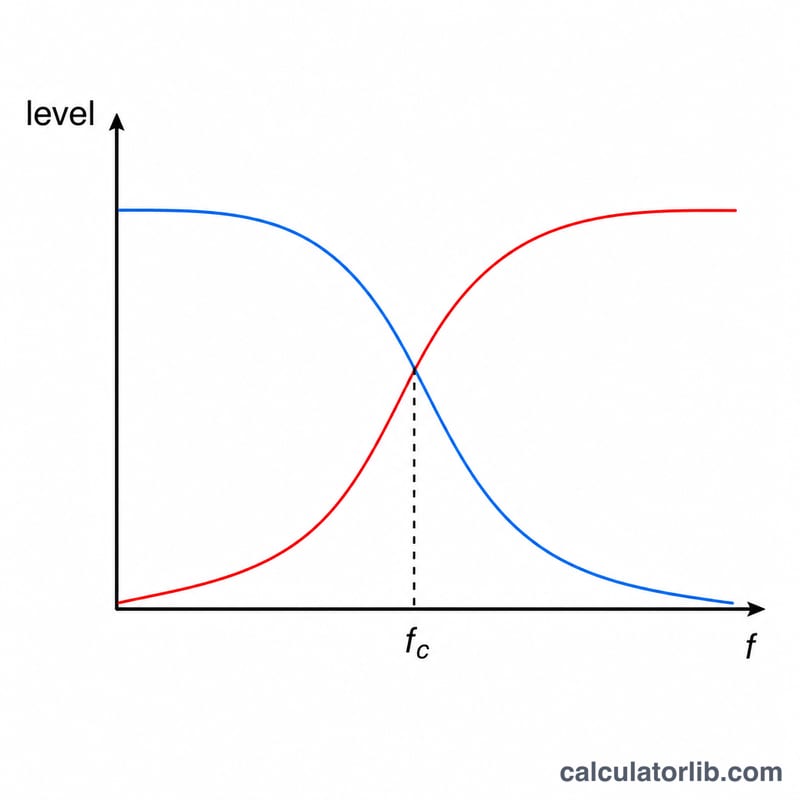

- क्रॉसओवर बिंदु: परिकलित आवृत्ति पर प्रत्येक फ़िल्टर का आउटपुट 3 dB नीचे होता है (इनपुट वोल्टेज का लगभग 0.707)। उससे ऊपर या नीचे, ढलान 6 dB प्रति ऑक्टेव (20 dB प्रति दशक) होती है।
- योग: लो-पास और हाई-पास आउटपुट का फ़ेज़ 90° अलग होता है। चूँकि उनके वोल्टेज सदिशों के रूप में जुड़ते हैं, \(H_{LP} + H_{HP} = 1\), इसलिए विद्युत योग सपाट रहता है। अन्य फ़िल्टर कोटियों की तरह, दोनों फ़िल्टर क्रॉसओवर बिंदु पर प्रत्येक 6 dB नहीं गिरते। ध्वनिक योग ड्राइवरों की स्थिति (समय विलंब), ड्राइवर फ़ेज़ और पोलर प्रतिक्रिया पर भी निर्भर करता है, इसलिए वास्तविक परिणाम भिन्न हो सकता है।
- प्रतिरोधी धारणा: सूत्र ड्राइवर को उसके नाममात्र प्रतिबाधा के बराबर शुद्ध प्रतिरोध मानते हैं। वास्तविक प्रतिबाधा आवृत्ति के साथ बदलता है। यह ड्राइवर के अनुनाद पर शिखर पर होता है और वॉइस-कॉइल इंडक्टेंस के कारण उच्च आवृत्तियों पर बढ़ता है। इसलिए मापी गई क्रॉसओवर आवृत्ति और ढलान गणना से भिन्न होंगे। वास्तविक प्रतिबाधा वक्र मापना और क्षतिपूर्ति नेटवर्क (जैसे Zobel) जोड़ना परिणाम को लक्ष्य के करीब ला सकता है।
- मानक मान: संधारित्र और प्रेरक मानक मानों में आते हैं, इसलिए आम तौर पर आप निकटतम उपलब्ध मान चुनेंगे। उदाहरण के लिए, 6.63 µF को 6.8 µF बनाया जा सकता है, जिससे क्रॉसओवर बिंदु लगभग 3% नीचे खिसक जाता है। समानांतर संयोजन और निकट मान दे सकते हैं।
- प्रेरक DCR: प्रेरक के तार में DC प्रतिरोध (DCR) होता है। यह वूफ़र के प्रतिबाधा के साथ श्रेणीक्रम में जुड़ता है, उसका स्तर थोड़ा कम करता है और डैम्पिंग बदलता है। कम DCR वाला प्रेरक चुनें, आम तौर पर वूफ़र के लिए 0.5 Ω से काफ़ी कम, या उसके प्रतिबाधा के लगभग 5–10% या उससे कम।
यह सामान्य डिज़ाइन जानकारी है। अंतिम मान माप और सुनकर जाँचे जाने चाहिए।
अपना क्रॉसओवर बनाने के लिए व्यावहारिक सुझाव
कैलकुलेटर आदर्श प्रथम-क्रम मान देता है: ट्वीटर उच्च-पास संधारित्र के लिए \(C = \frac{1}{2\pi Z f_c}\) और वूफ़र निम्न-पास प्रेरक के लिए \(L = \frac{Z}{2\pi f_c}\)। वास्तविक भाग और वास्तविक ड्राइवर आदर्श से भिन्न होते हैं, इसलिए नीचे दिए गए सामान्य मार्गदर्शन का उपयोग करें।
- मानक मानों तक पूर्णांकित करें। संधारित्र मानक श्रृंखलाओं जैसे E12 में बिकते हैं (उदाहरण के लिए 4.7 µF, 6.8 µF, 10 µF)। निकटतम मान चुनें; छोटा विचलन क्रॉसओवर बिंदु को केवल थोड़ा बदलता है। प्रेरक आम तौर पर मानों की व्यापक श्रेणी में उपलब्ध होते हैं, और आप निकटतर मान पाने के लिए कुंडलियाँ लपेट सकते हैं या उन्हें जोड़ भी सकते हैं।
- फ़िल्म संधारित्र का उपयोग करें। इलेक्ट्रोलाइटिक के बजाय नॉन-पोलर फ़िल्म (पॉलीप्रोपिलीन) संधारित्र चुनें। ध्रुवीकृत इलेक्ट्रोलाइटिक AC ऑडियो सिग्नल के लिए उपयुक्त नहीं होते, और यहाँ तक कि नॉन-पोलर इलेक्ट्रोलाइटिक में भी आम तौर पर अधिक सहनशीलता और हानि होती है।
- प्रेरक सावधानी से चुनें। एयर-कोर प्रेरक संतृप्त नहीं होते और कम-शक्ति वाले निर्माण के लिए अच्छा विकल्प हैं। आयरन-कोर या फ़ेराइट कुंडलियाँ छोटी होती हैं, लेकिन उच्च धारा पर संतृप्त हो सकती हैं। कम-DCR (DC प्रतिरोध) कुंडली चुनें, क्योंकि इसका प्रतिरोध वूफ़र के साथ श्रेणी में जुड़ता है, जिससे स्तर घटता है और डंपिंग होती है।
- रेटिंग जाँचें। सुनिश्चित करें कि संधारित्र की वोल्टेज रेटिंग और प्रेरक की धारा रेटिंग आपके एम्पलीफ़ायर द्वारा दी जा सकने वाली मात्रा से आराम से ऊपर हों। उदाहरण के लिए, 8 Ω पर 100 W का एम्पलीफ़ायर लगभग \(\sqrt{100 \times 8} \approx 28\) V RMS तक पहुँच सकता है।
- परिणामों को प्रारंभिक बिंदु मानें। ड्राइवर का प्रतिबाधा स्थिर नहीं होता: वॉइस-कॉइल के इंडक्शन के कारण यह आवृत्ति के साथ बढ़ता है और अनुनाद पर शिखर पर होता है। नाममात्र 8 Ω मान केवल एक अनुमान है, इसलिए वास्तविक ध्वनिक क्रॉसओवर बिंदु अलग होगा। प्रतिबाधा और आवृत्ति प्रतिक्रिया मापकर सत्यापित करें, फिर समायोजित करें।
- ट्वीटर की सुरक्षा करें। इसके अनुनाद आवृत्ति के पास या उससे नीचे उच्च स्तर पर ट्वीटर क्षतिग्रस्त हो सकता है। क्रॉसओवर को ट्वीटर के अनुनाद से काफ़ी ऊपर (अक्सर कम से कम लगभग 1.5–2 गुना) सेट करें, और याद रखें कि तीव्र फ़िल्टर की तुलना में 6 dB/octave की धीमी ढलान सीमित सुरक्षा देती है।
यह शौकिया डिज़ाइन के लिए सामान्य जानकारी है, पेशेवर इंजीनियरिंग सलाह नहीं। एम्पलीफ़ायर और स्पीकर के साथ काम करते समय हमेशा सुरक्षा उपायों का पालन करें।
मुख्य शब्द और प्रतीक
- क्रॉसओवर आवृत्ति (fc, Hz)
- वह आवृत्ति जिस पर फ़िल्टर सिग्नल को वूफ़र और ट्वीटर के बीच विभाजित करता है। इस बिंदु पर आदर्श प्रथम-क्रम डिज़ाइन में प्रत्येक ड्राइवर को आधी शक्ति (−3 dB) मिलती है।
- −3 dB बिंदु
- वह आवृत्ति जिस पर आउटपुट 3 dB कम हो जाता है, जो पासबैंड स्तर की तुलना में लगभग 70.7% वोल्टेज और 50% शक्ति है। प्रथम-क्रम फ़िल्टर आम तौर पर इसी बिंदु पर निर्दिष्ट किए जाते हैं।
- 6 dB/octave ढलान
- वह दर जिस पर प्रथम-क्रम फ़िल्टर क्रॉसओवर आवृत्ति से आगे के सिग्नलों को क्षीण करता है: हर बार जब आवृत्ति दोगुनी होती है (एक ऑक्टेव), स्तर लगभग 6 dB (आधा वोल्टेज) गिर जाता है। यह लगभग 20 dB प्रति दशक के बराबर है।
- नाममात्र प्रतिबाधा (Z, Ω)
- ड्राइवर का रेटेड औसत प्रतिबाधा, जैसे 4 Ω या 8 Ω, ओम में। वास्तविक प्रतिबाधा आवृत्ति के साथ बदलता है।
- धारिता (C, µF)
- आवेश संग्रह करने की क्षमता, जिसे फ़ैरड में मापा जाता है; स्पीकर क्रॉसओवर माइक्रोफ़ैरड (1 µF = 10−6 F) का उपयोग करते हैं।
- प्रेरकत्व (L, mH)
- कुंडली का वह गुण जो धारा में परिवर्तन का विरोध करता है, जिसे हेनरी में मापा जाता है; क्रॉसओवर मिलीहेनरी (1 mH = 10−3 H) का उपयोग करते हैं।
- प्रतिघात (XC और XL, Ω)
- AC धारा का आवृत्ति-निर्भर विरोध। धारितीय प्रतिघात \(X_C = \frac{1}{2\pi f C}\) है और आवृत्ति बढ़ने पर घटता है; प्रेरकीय प्रतिघात \(X_L = 2\pi f L\) है और आवृत्ति के साथ बढ़ता है। इस डिज़ाइन में क्रॉसओवर आवृत्ति पर, प्रत्येक ड्राइवर के प्रतिबाधा Z के बराबर होता है।
- उच्च-पास बनाम निम्न-पास
- उच्च-पास फ़िल्टर fc से ऊपर की आवृत्तियाँ पास करता है और नीचे की रोकता है (ट्वीटर के लिए उपयोग)। निम्न-पास फ़िल्टर fc से नीचे की आवृत्तियाँ पास करता है और ऊपर की रोकता है (वूफ़र के लिए उपयोग)।
- पैसिव क्रॉसओवर
- संधारित्र, प्रेरक और प्रतिरोधकों से बना फ़िल्टर, जो पावर एम्पलीफ़ायर और ड्राइवरों के बीच लगाया जाता है। इसे बिजली आपूर्ति की आवश्यकता नहीं होती, जबकि एक्टिव क्रॉसओवर एम्पलीफ़िकेशन से पहले सिग्नल पर काम करता है।
- श्रेणी बनाम समानांतर (शंट) तत्व
- श्रेणी तत्व ड्राइवर के साथ सीधी रेखा में जुड़ा होता है, जैसे ट्वीटर के साथ श्रेणी में संधारित्र या प्रथम-क्रम डिज़ाइन में वूफ़र के साथ श्रेणी में प्रेरक। समानांतर (शंट) तत्व ड्राइवर के आर-पार जुड़ा होता है, जैसा कि उच्च-क्रम फ़िल्टरों में उपयोग होता है।
अक्सर पूछे जाने वाले सवाल
फर्स्ट-ऑर्डर का क्या मतलब है? इसमें हर फ़िल्टर के लिए एक ही कॉम्पोनेंट लगता है और यह प्रति ऑक्टेव 6 dB की दर से रोल ऑफ होता है — हल्की ढलान और बहुत कम फेज़ शिफ्ट, पर ड्राइवर की सुरक्षा सीमित होती है।
कौन-सा कैपेसिटर और इंडक्टर खरीदें? नॉन-पोलराइज़्ड (फ़िल्म या बाइपोलर इलेक्ट्रोलाइटिक) कैपेसिटर और अपनी पावर रेटिंग के अनुसार एयर-कोर इंडक्टर इस्तेमाल करें। मान को निकटतम स्टैंडर्ड वैल्यू तक राउंड कर लें।
क्या यह सबवूफर के लिए काम करता है? हाँ, यही फ़ॉर्मूला लागू होता है, पर ज़्यादा तेज़ सुरक्षा के लिए कई बिल्डर सेकंड- या फोर्थ-ऑर्डर फ़िल्टर को प्राथमिकता देते हैं।
