मिलर इंडाइसेस क्या हैं?
मिलर इंडाइसेस तीन पूर्णांकों (h k l) का एक समूह होते हैं, जिनका उपयोग क्रिस्टलोग्राफी में किसी क्रिस्टल जालक (lattice) के भीतर किसी तल (plane) के अभिविन्यास को दर्शाने के लिए किया जाता है। यह एक संक्षिप्त और विमाहीन (dimensionless) संकेतन प्रदान करते हैं, जो इकाई कोष्ठिका (unit cell) के वास्तविक आकार से स्वतंत्र होता है। यही कारण है कि ये एक्स-रे विवर्तन (X-ray diffraction) विश्लेषण, पदार्थ विज्ञान और ठोस-अवस्था भौतिकी के लिए बेहद महत्वपूर्ण माने जाते हैं।
इस कैलकुलेटर का उपयोग कैसे करें

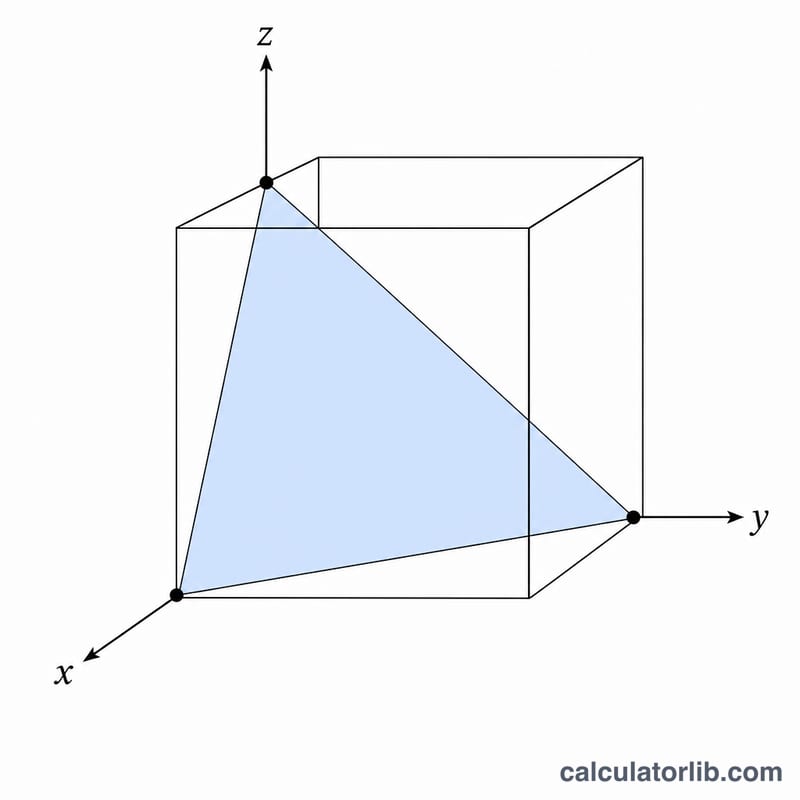

उन अंतःखंडों (intercepts) को दर्ज करें जो तल x, y और z क्रिस्टलोग्राफिक अक्षों के साथ बनाता है, और इन्हें जालक स्थिरांकों a, b और c की इकाइयों में मापें। यदि कोई तल किसी अक्ष के समानांतर चलता है (यानी उसका अंतःखंड अनंत पर है), तो वहां 0 डालें — कैलकुलेटर इसे 0 इंडेक्स मानता है। इसके बाद यह उपकरण व्युत्क्रम (reciprocals) लेता है, सभी भिन्नों को हटाता है और परिणाम को सबसे छोटे पूर्णांकों के समूह में सरल कर देता है।
सूत्र की व्याख्या

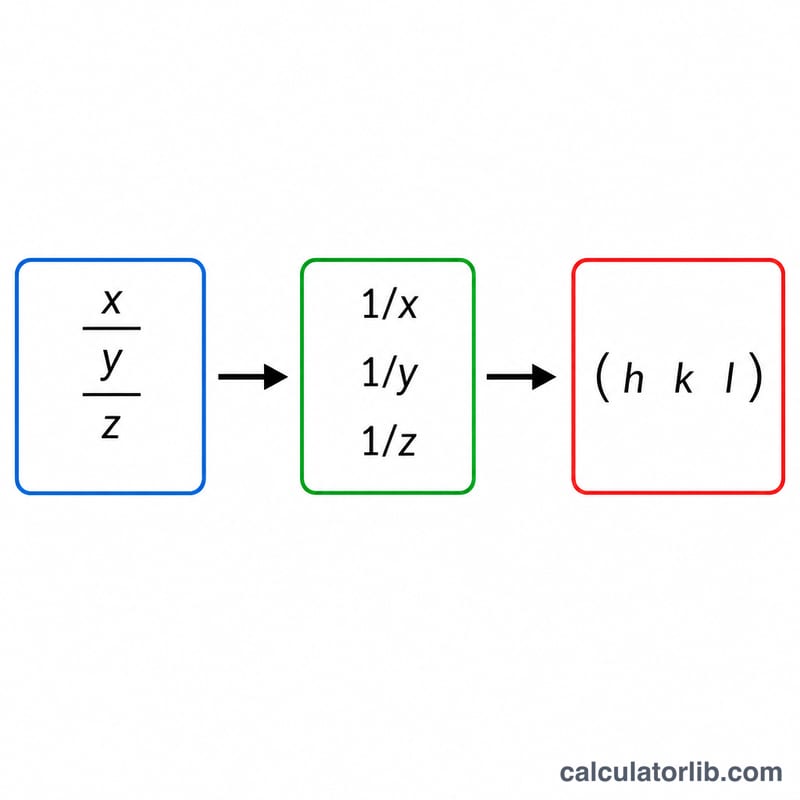

इस प्रक्रिया के तीन चरण हैं:
$$(h\,k\,l) = \frac{m}{\gcd}\left(\dfrac{1}{\text{X intercept}}\;,\;\dfrac{1}{\text{Y intercept}}\;,\;\dfrac{1}{\text{Z intercept}}\right)$$
1. अंतःखंड ज्ञात करें जालक इकाइयों में (उदाहरण के लिए 1, 2, 3)।
2. व्युत्क्रम लें \((1/1,\ 1/2,\ 1/3)\)।
3. भिन्नों को हटाएं — हर के लघुत्तम समापवर्त्य (LCM) से गुणा करके (×6 → 6, 3, 2) और किसी भी उभयनिष्ठ गुणनखंड से इन्हें सरल कर लें।
प्राप्त पूर्णांक (6 3 2) ही मिलर इंडाइसेस हैं, जिन्हें कोष्ठक में बिना अल्पविराम के लिखा जाता है।
हल किया हुआ उदाहरण
मान लीजिए एक तल अक्षों को \(x = 1\), \(y = 2\), \(z = 3\) पर काटता है। इनके व्युत्क्रम होंगे \(1,\ 1/2,\ 1/3\)। पूरे को 6 से गुणा करने पर मिलते हैं $$\left(\frac{1}{1}\;,\;\frac{1}{2}\;,\;\frac{1}{3}\right)\times 6 = (6\ 3\ 2)$$ चूंकि 1 से बड़ा कोई उभयनिष्ठ गुणनखंड नहीं है, इसलिए मिलर इंडाइसेस होंगे (6 3 2)।
सामान्य क्रिस्टल तल और उनके मिलर सूचकांक
मिलर सूचकांक जाली इकाइयों (जाली स्थिरांक \(a\), \(b\), \(c\) के गुणज) में व्यक्त अक्ष अंतःखंडों के पारस्परिक को लेकर प्राप्त किए जाते हैं, फिर भिन्नों को साफ़ किया जाता है और सबसे बड़े सामान्य भाजक से विभाजित किया जाता है। \(\infty\) का एक अंतःखंड का अर्थ है कि समतल उस अक्ष के समानांतर है, और इसका पारस्परिक \(1/\infty = 0\) एक सूचकांक 0 देता है। नीचे दी गई तालिका घन क्रिस्टल में सबसे अधिक सामने आने वाले तलों को सूचीबद्ध करती है।
| समतल (h k l) | x अंतःखंड | y अंतःखंड | z अंतःखंड | अभिविन्यास / विवरण | सघन पैकिंग, फिसलन और विवर्तन नोट्स |
|---|---|---|---|---|---|
| (1 0 0) | 1 | ∞ | ∞ | x के लंबवत घन मुख | {100} परिवार का सदस्य (6 समतुल्य घन मुख); rock salt और कई घन ऑक्साइड का विदलन/मुख समतल |
| (0 1 0) | ∞ | 1 | ∞ | y के लंबवत घन मुख | घन सममिति द्वारा (100) के समतुल्य |
| (0 0 1) | ∞ | ∞ | 1 | z के लंबवत घन मुख | घन अर्धचालकों के लिए सामान्य एपिटैक्सियल वृद्धि सतह |
| (1 1 0) | 1 | 1 | ∞ | मुख-विकर्ण समतल, z अक्ष के समानांतर | BCC धातुओं (α-Fe, W, Mo) का घनिष्ठ-पैक्ड समतल; प्राथमिक BCC फिसलन {110}⟨111⟩ है, {112} और {123} भी सक्रिय हैं। BCC में, परावर्तनों के लिए \(h+k+l\) सम की आवश्यकता है, इसलिए 110 पहली (न्यूनतम-कोण) अनुमत X-किरण चोटी है |
| (1 0 1) | 1 | ∞ | 1 | मुख-विकर्ण समतल, y अक्ष के समानांतर | {110} परिवार का सदस्य (12 समतुल्य समतल) |
| (0 1 1) | ∞ | 1 | 1 | मुख-विकर्ण समतल, x अक्ष के समानांतर | घन सममिति द्वारा (110) के समतुल्य |
| (1 1 1) | 1 | 1 | 1 | सभी तीन अक्षों को समान रूप से काटने वाला अष्टफलकीय समतल | FCC धातुओं (Al, Cu, Ni, γ-Fe) का घनिष्ठ-पैक्ड समतल; FCC फिसलन {111}⟨110⟩ है, जिसकारण FCC धातुएं तन्य हैं। FCC में, अनुमत परावर्तनों में \(h,k,l\) सभी सम या सभी विषम हैं, इसलिए 111 पहली अनुमत X-किरण चोटी है |
| (1 1 2) | 1 | 1 | 1/2 | [110] क्षेत्र में तीव्रतर समतल | एक द्वितीयक BCC फिसलन समतल; BCC धातुओं में {112} जुड़वां समतल |
| (1 2 3) | 1 | 1/2 | 1/3 | तीन असमान अंतःखंडों वाला सामान्य समतल (इस सेट का न्यूनतम-सममिति सूचकांक त्रिगुण) | उच्चतम-गुणन घन परिवार (48 समतुल्य समतल); {123} तीसरा BCC फिसलन समतल परिवार है |
| (1̄ 1 0) | −1 | 1 | ∞ | अन्य मुख विकर्ण — एक ही {110} परिवार, (110) के सापेक्ष z के बारे में 90° घुमाया गया | एक नकारात्मक सूचकांक के लिए बार संकेतन दिखाता है; (1̄10) और (110) एक घन जाली में क्रिस्टलोग्राफ़िक रूप से समतुल्य हैं लेकिन अलग-अलग व्यक्तिगत समतल हैं |
दो सम्मेलन स्पष्ट रखने लायक हैं: गोल कोष्ठक \((h\,k\,l)\) एक विशिष्ट समतल को दर्शाते हैं, जबकि ब्रेसिज़ \(\{h\,k\,l\}\) क्रिस्टल की सममिति द्वारा समतुल्य बनाए गए समतलों के पूरे परिवार को दर्शाते हैं। केवल घन क्रिस्टल के लिए, अंतः-समतलीय दूरी सरल संबंध का अनुसरण करती है
$$d_{hkl}=\frac{a}{\sqrt{h^2+k^2+l^2}}$$तो उच्च-सूचकांक समतल अधिक निकटता से दूरी पर हैं और बड़े ब्रैग कोणों पर विवर्तित होते हैं। निम्न-सूचकांक, व्यापक रूप से दूरी वाले समतल जैसे {100}, {110} और {111} में उच्चतम परमाणु घनत्व है, जिसकारण वे फिसलन व्यवहार और X-किरण विवर्तन पैटर्न में सबसे मजबूत निम्न-कोण शिखर दोनों पर हावी हैं।
मुख क्रिस्टलोग्राफ़ी शर्तें
- यूनिट सेल
- परमाणुओं का सबसे छोटा दोहराया जाने वाला समांतरोपिप जो, शुद्ध अनुवाद द्वारा स्टैक किया गया, पूरी क्रिस्टल जाली उत्पन्न करता है। इसके किनारे क्रिस्टलोग्राफ़िक अक्षों x, y और z को परिभाषित करते हैं जो अंतःखंडों के लिए उपयोग किए जाते हैं।
- जाली स्थिरांक a, b, c
- x, y और z के साथ यूनिट सेल की किनारों की लंबाइयाँ (अंतःअक्ष कोण α, β, γ के साथ)। ये आमतौर पर कुछ दशमलव नैनोमीटर होती हैं — उदाहरण के लिए, एल्यूमीनियम की घन जाली स्थिरांक लगभग 0.405 nm है। एक घन क्रिस्टल में \(a = b = c\) और सभी कोण 90° हैं।
- जाली इकाइयों में अक्ष अंतःखंड
- जहां समतल प्रत्येक अक्ष को पार करता है, नैनोमीटर में नहीं बल्कि उस अक्ष के जाली स्थिरांक के गुणज के रूप में मापा जाता है। x पर \(\tfrac{1}{2}\) का अंतःखंड का अर्थ है समतल \(a/2\) पर पार करता है। एक अक्ष के समानांतर एक समतल उस अक्ष पर \(\infty\) अंतःखंड है।
- पारस्परिक
- एक अंतःखंड का गुणनात्मक प्रतिलोम \(1/n\)। पारस्परिक का उपयोग किया जाता है ताकि एक समानांतर समतल एक परिमित सूचकांक दे: \(1/\infty = 0\) एक अनुपयोगी अनंत के बजाय।
- मिलर सूचकांक (h k l)
- अंतःखंडों के पारस्परिक के समानुपाती तीन सबसे छोटे पूर्णांक: \((h\,k\,l) = m\left(\tfrac{1}{x},\tfrac{1}{y},\tfrac{1}{z}\right)/\gcd\)। वे केवल एक समतल का अभिविन्यास निर्दिष्ट करते हैं — सभी समानांतर समतल एक ही सूचकांक साझा करते हैं। औपचारिक संकेतन में बिना अल्पविराम और बिना रिक्त स्थान के लिखा जाता है, जैसे (111)।
- बार संकेतन (h̄)
- एक ओवरबार एक नकारात्मक सूचकांक को चिह्नित करता है: \(\bar{1}\) का अर्थ \(-1\) है। यह तब उत्पन्न होता है जब एक समतल किसी अक्ष के नकारात्मक पक्ष को काटता है, जैसे \((1\,\bar{1}\,0)\)।
- (h k l) vs {h k l} vs [u v w] vs ⟨u v w⟩
- (h k l) — एक विशिष्ट समतल। {h k l} — क्रिस्टल की सममिति द्वारा समतुल्य बनाए गए सभी समतलों का परिवार (एक घन क्रिस्टल में {100} छह घन मुखों को शामिल करता है)। [u v w] — एक विशिष्ट क्रिस्टलोग्राफ़िक दिशा, सदिश घटकों \(u\mathbf{a}+v\mathbf{b}+w\mathbf{c}\) के रूप में दी गई है जो सबसे छोटे पूर्णांकों तक सीमित है। ⟨u v w⟩ — सममिति-समतुल्य दिशाओं का परिवार। एक उपयोगी शॉर्टकट: केवल घन क्रिस्टल में, दिशा [h k l] समतल (h k l) के लंबवत है; यह निम्न-सममिति प्रणालियों में आम तौर पर सच नहीं है।
- अंतः-समतलीय दूरी d
- एक ही परिवार के आसन्न समानांतर समतलों के बीच लंबवत दूरी, \(d_{hkl}\) के रूप में लिखी गई है। घन क्रिस्टल के लिए \(d_{hkl} = a/\sqrt{h^2+k^2+l^2}\)। यह ब्रैग के नियम, \(n\lambda = 2d\sin\theta\) के माध्यम से सूचकांकों को माप से जोड़ता है, जो X-किरण विवर्तन शिखर को विशिष्ट (h k l) समतलों को कैसे निर्दिष्ट किया जाता है।
- मिलर–ब्रैवैस 4-सूचकांक संकेतन (h k i l)
- षट्कोणीय और त्रिकोणीय क्रिस्टल के लिए उपयोग किया जाता है, जहां 120° पर तीन समतलीय अक्षों \(a_1, a_2, a_3\) और c अक्ष सममिति-समतुल्य समतलों को समान दिखाते हैं। तीसरा सूचकांक अनावश्यक है और \(i = -(h+k)\) द्वारा निर्धारित है, इसलिए \(h+k+i=0\)। षट्कोणीय आधार समतल (0001) है और प्रिज्म समतल {10\(\bar{1}\)0} हैं — मैग्नीशियम, टाइटेनियम, जस्ता और अन्य HCP धातुओं के लिए महत्वपूर्ण संकेतन।
मिलर सूचकांक स्वयं एक अंतर्राष्ट्रीय, प्रणाली-स्वतंत्र सम्मेलन हैं (IUCr के माध्यम से मानकीकृत); उपरोक्त बार और मिलर–ब्रैवैस रूप उस सम्मेलन का पालन करते हैं। जाली स्थिरांक, हालांकि, सामग्री-विशिष्ट और तापमान-निर्भर हैं, इसलिए जब परिशुद्धता महत्वपूर्ण हो तो उन्हें स्रोत और तापमान के साथ उद्धृत करें।
अक्सर पूछे जाने वाले प्रश्न
0 इंडेक्स का क्या अर्थ है? 0 इंडेक्स का मतलब है कि तल उस अक्ष के समानांतर है — इसका अंतःखंड अनंत पर है, और \(1/\infty = 0\) होता है।
किसी संख्या के ऊपर बार (रेखा) का क्या मतलब है? पूर्ण संकेतन में ऋणात्मक इंडेक्स को उसके ऊपर एक रेखा (बार) के साथ लिखा जाता है (जैसे \(\bar{1}\))। यह कैलकुलेटर ऋणात्मक अक्ष दिशा में काटने वाले तलों के लिए ऋण चिह्न (−) लौटाता है।
क्या (1 1 1) और (2 2 2) एक ही तल हैं? सरलीकृत रूप (1 1 1) तल के अभिविन्यास को दर्शाता है; इंडाइसेस को हमेशा उनके सबसे छोटे पूर्णांक समूह में सरल किया जाता है।
