デッキ階段計算ツール

デッキ階段計算ツール

人気 AI Skill PRO

計算を入力してください

公式

L=R2+T2ここで{N=⌈全体の高さ蹴上げの高さ⌉R=全体の高さT=(N−1)·1段あたりの踏み幅\begin{gathered} L = \sqrt{R^{2} + T^{2}} \\[1.5em] \text{ここで}\quad \left\{ \begin{aligned} N &= \left\lceil \dfrac{\text{全体の高さ}}{\text{蹴上げの高さ}} \right\rceil \\ R &= \text{全体の高さ} \\ T &= (N - 1)\cdot \text{1段あたりの踏み幅} \end{aligned} \right. \end{gathered}
利用統計

広告

結果

デッキ階段の計算結果
段数:
6
実際の蹴上げの高さ:
6 インチ
全体の踏み幅:
50 インチ
側桁の長さ:
61.61 インチ
入力内容に基づく結果:
総高さ: 36 インチ
踏面の奥行き: 10 インチ
希望する蹴上げ高さ: 7 インチ

このページの誤りを報告

デッキ階段計算ツールでできること

この無料ツールは、ウッドデッキと地面をつなぐ階段の設計をサポートします。3つの簡単な寸法を入力するだけで、必要な段数、1段あたりの正確な高さ、階段全体が占める水平距離、そして踏み板を支える斜めの側桁(ストリンガー)の長さを自動で算出します。なお、寸法の単位はすべてインチで、米国(アメリカ)でのウッドデッキ施工の慣習に基づいています。日本のセンチメートル基準とは異なるため、海外仕様の図面を扱う際の目安としてご活用ください。

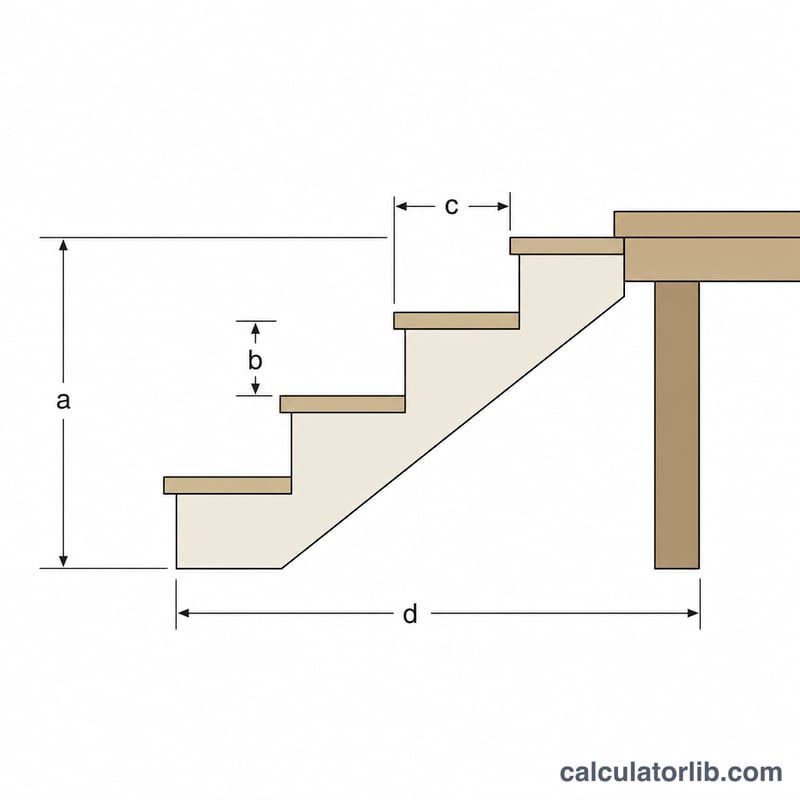

総高さ、総水平距離、蹴上げ、踏面、ささら桁の長さを示すデッキ階段の側面図
デッキ階段の主な寸法:総高さ、総水平距離、蹴上げ、踏面、斜めのささら桁。

入力項目の解説

  • 全体の高さ/Total Rise(インチ):デッキ表面の最上部から、階段の下端が接する地面または踊り場までの垂直方向の距離です。
  • 1段あたりの踏み幅/Run per Step(インチ):各踏み板の奥行き(1段ごとに前方へ進む距離)です。歩きやすい踏み幅の目安は10〜11インチほどです。
  • 希望する蹴上げの高さ/Desired Riser Height(インチ):1段ごとの目標とする高さです。多くの建築基準では蹴上げの上限を約7.75インチとしているため、7インチを目安にするのが一般的です。

計算に使われる公式

このツールは、シンプルな幾何学(ジオメトリ)に基づいて計算しています。

  • 段数=(全体の高さ ÷ 希望する蹴上げの高さ)を切り上げ。切り上げることで、どの段の蹴上げも目標値を超えないようにします。
  • 実際の蹴上げの高さ=全体の高さ ÷ 段数。これにより高さが均等にならされ、すべての段が同じ高さになります。
  • 全体の踏み幅/Total Run=(段数 − 1)× 1段あたりの踏み幅。最上段はデッキ面に達するため、踏み板の数は蹴上げの数より1つ少なくなります。
  • 側桁の長さ/Stringer Length=√(全体の高さ² + 全体の踏み幅²)。これは階段の対角線をピタゴラスの定理で求めたものです。
$$L = \sqrt{R^{2} + T^{2}}$$ $$\text{where}\quad \left\{ \begin{aligned} N &= \left\lceil \dfrac{\text{Total Rise}}{\text{Riser Height}} \right\rceil \\ R &= \text{Total Rise} \\ T &= (N - 1)\cdot \text{Run per Step} \end{aligned} \right.$$
広告

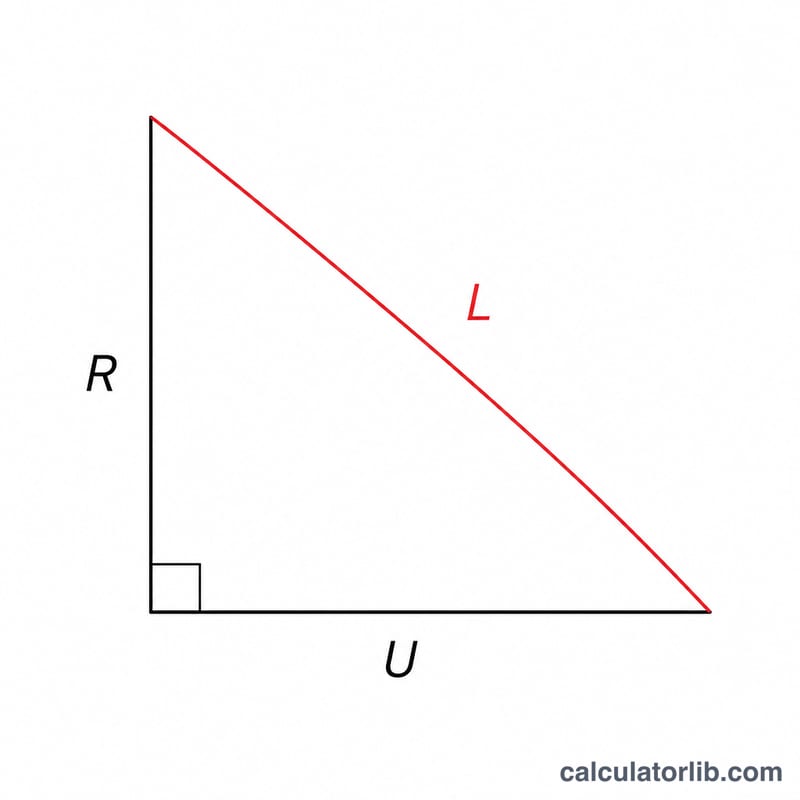

総高さ・総水平距離・ささら桁の長さの関係を示す直角三角形の図
ささら桁の長さは、総高さと総水平距離でできる直角三角形の斜辺にあたります。

計算例

たとえば、デッキが地面から36インチの高さにあり、1段あたりの踏み幅を10インチ、希望する蹴上げの高さを7インチとした場合を考えてみましょう。

  • 段数 = 切り上げ\((36 \div 7)\) = 切り上げ\((5.14)\) = 6段
  • 実際の蹴上げの高さ = \(36 \div 6\) = 1段あたり6インチ
  • 全体の踏み幅 = \((6 - 1) \times 10\) = 50インチ
  • 側桁の長さ = \(\sqrt{36^{2} + 50^{2}} = \sqrt{1296 + 2500} = \sqrt{3796} \approx\) 61.6インチ

つまり、約61.6インチの長さの側桁を切り出し、均等な6インチの蹴上げを6段、10インチの踏み板を5枚という構成になります。

一般的なデッキ階段の寸法と建築基準の上限

以下の数値は国際住宅基準(IRC)に基づいており、米国の多くの地域で一戸建て・二世帯住宅に用いられています。他の国では異なる規則が適用され、地方自治体がIRCを改定していることも多いため、建築前に必ずお住まいの地域の建築担当部署に確認してください。

項目 IRCの指針
蹴上げの最大高さ 7.75 in
踏面の最小奥行き(ラン) 10 in
隣接する蹴上げまたは踏面の寸法差 3/8 in以下
階段の最小幅 36 in
踊り場が必要となる場合 垂直の高低差が12 ft 7 inを超える場合

その他のIRC要件も階段に適用される場合があります。これには、蹴上げが4段以上の階段の少なくとも片側に設ける手すり(通常は高さ34〜38 in)、高いデッキの開放側に設ける転落防止柵、最低限の頭上空間などが含まれます。詳細は地域で確認してください。

快適な範囲

コードの上限の内側と外側にある階段では、使い心地が大きく異なることがあります。多くの施工者は次の快適な範囲を目安にしています。

  • 蹴上げの高さ:6.5〜7.5 in
  • 踏面の奥行き:10〜11 in

すべての蹴上げはできるだけ同一の寸法にしてください。段の高さがそろっていないと、つまずきの原因になりやすく、検査に不合格となることもあります。

広告

一般的なデッキの高さの比較

この表では、目標とする蹴上げの高さを7 in、1段あたりの踏面の奥行きを10 inとしています。計算機では次の式を使用しています。

$$N = \left\lceil \frac{ \text{総高低差} }{ \text{蹴上げの高さ} } \right\rceil,\quad T = (N-1)\cdot \text{踏面の奥行き},\quad L = \sqrt{R^{2} + T^{2}}$$

ここでNは段数(蹴上げの数)です。実際の蹴上げの高さは、総高低差をNで割った値です。デッキ面が最上段の役割を果たすため、踏面の数は蹴上げの数より1つ少なくなります。すべての値の単位はインチです。

総高低差(in) 段数(N) 実際の蹴上げの高さ(in) 総奥行き(in) ストリンガーの長さ(in)
24 4 6.00 30 38.42
30 5 6.00 40 50.00
36 6 6.00 50 61.61
42 6 7.00 50 65.30
48 7 6.86 60 76.84
60 9 6.67 80 100.00

36 inの行の例:\(N = \lceil 36 / 7 \rceil = \lceil 5.14 \rceil = 6\)、\(T = (6-1)\cdot 10 = 50\)、\(L = \sqrt{36^{2} + 50^{2}} = \sqrt{3796} \approx 61.61\) in。

段数を切り上げるため、各蹴上げは目標の7 inより低くなります。これにより、コードの最大値である7.75 inを確実に下回ります。

よくある質問

入力した値と実際の蹴上げの高さが違うのはなぜですか?段数は必ず整数でなければならないため、切り上げた段数で全体の高さを均等に割ります。その結果、入力値よりもわずかに小さく、すべて同じ高さの蹴上げになります。

全体の踏み幅が「段数 − 1」で計算されるのはなぜですか?最上段の蹴上げはデッキの端に接するため、踏み板(水平面)の数は常に蹴上げの数より1つ少なくなるからです。

側桁の長さは、そのまま購入すべき板の長さですか?これはあくまで対角線の切断線の長さです。端の切断や、デッキ・地面への取り付け代を見込んで、数インチ長めの板を購入することをおすすめします。
