유효 흡입 수두(NPSHa) 계산기

유효 흡입 수두(NPSHa) 계산기

선두 AI Skill PRO

계산 입력

결과

유효 흡입 수두 (NPSHa)
10.611
액주 높이(m)
압력 수두 (Pa − Pv)/(ρg) 10.111 m
정적 흡입 수두, hs 2 m
마찰 손실, hf 1.5 m

공식

NPSHa=Pa−Pvρ·g+hs−hf\text{NPSH}_a = \frac{{{\text{P}_a}} - {{\text{P}_v}}}{{\rho} \cdot g} + {{\text{h}_s}} - {{\text{h}_f}}

계산 예

NPSHa=101325−2339998·9.81+2−1.5≈10.611\text{NPSH}_a = \frac{101325 - 2339}{998 \cdot 9.81} + 2 - 1.5 \approx 10.611
사용 통계

광고

이 페이지의 오류 신고

유효 흡입 수두(NPSHa)란?

유효 흡입 수두(NPSHa, Net Positive Suction Head available)는 펌프 흡입구에 실제로 작용하는 절대 압력 에너지를 액체의 증기압 기준으로 환산한 값으로, 액주(液柱) 높이(m) 단위로 나타냅니다. 이는 펌프 자체의 특성이 아니라 흡입 계통(배관·탱크·높이)의 특성이라는 점이 핵심입니다. 캐비테이션을 막으려면 NPSHa가 항상 펌프가 요구하는 필요 흡입 수두(NPSHr)보다 여유(안전 마진)를 두고 커야 합니다. 이 계산기는 SI 단위를 사용하며, 액체 종류와 무관하게 모든 펌핑 시스템에 적용할 수 있습니다.

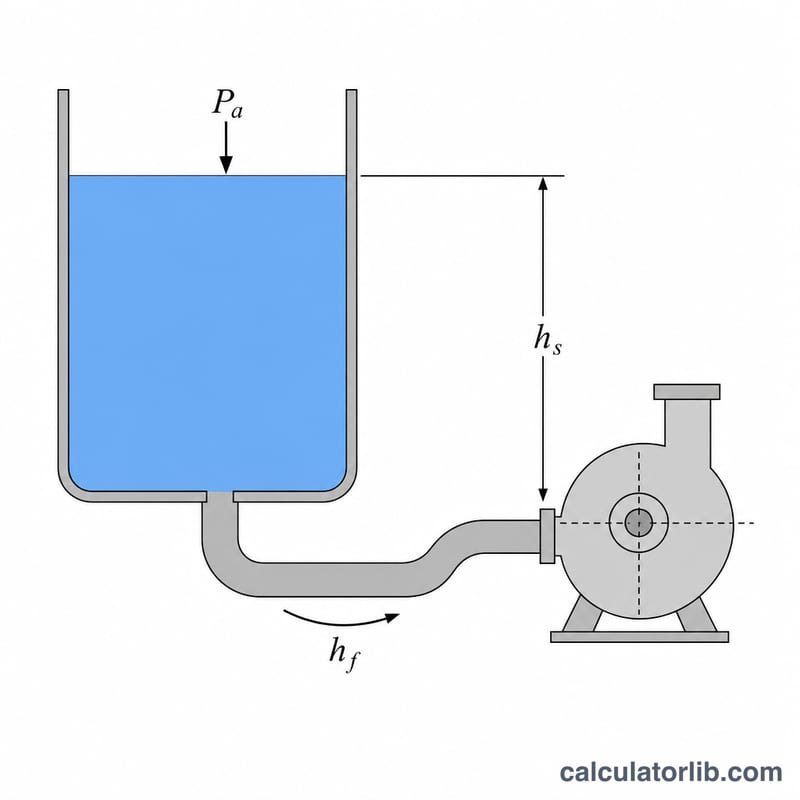

탱크, 흡입 배관, 펌프와 NPSH를 구성하는 수두 요소를 보여 주는 펌프 흡입 계통 단면도
유효 NPSH는 액면 압력, 정적 흡입 양정, 마찰 손실, 유체의 증기압에 따라 달라집니다.

사용 방법

먼저 액면(液面)에 작용하는 절대 압력(Pa)을 입력합니다. 해수면 높이의 개방 탱크라면 약 101325 Pa입니다. 이어서 펌핑 온도에서의 액체 증기압(Pv), 액체 밀도(rho), 중력가속도(g, 보통 9.81 m/s²), 정적 흡입 수두(hs, 액면이 펌프 중심선보다 높으면 양수, 흡입 양정 상태이면 음수), 그리고 흡입 배관에서 발생하는 마찰 및 부속류(피팅) 손실의 합계(hf)를 입력하세요. 계산기는 NPSHa를 m 단위로 돌려줍니다.

공식 풀이

$$\text{NPSH}_a = \frac{\text{P}_a - \text{P}_v}{\rho \cdot g} + \text{h}_s - \text{h}_f$$ 첫 번째 항은 증기압을 초과하는 순(純)압력을 수두로 환산한 값입니다. 여기에 정적 흡입 수두를 더해 높이 차이를 반영하고, 마찰 손실을 빼서 흡입 배관에서 소모되는 에너지를 반영합니다. 그 결과가 임펠러 입구(눈, eye)에서 기화에 저항하는 유효 수두입니다.

광고

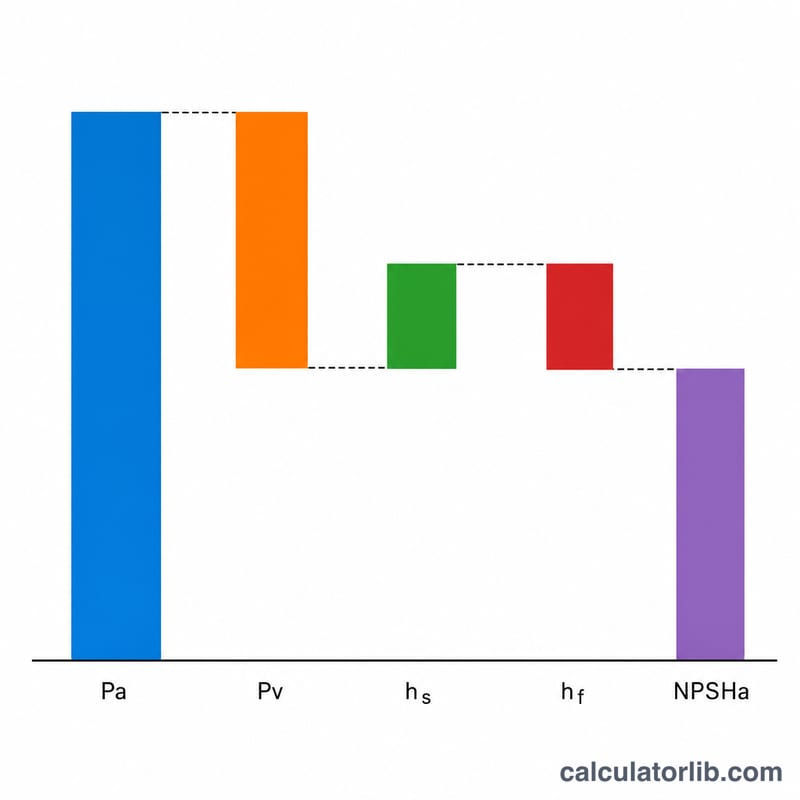

압력 수두를 더하고 증기압과 손실을 뺀 순결과로 유효 NPSH를 나타낸 막대 그래프
NPSHa는 액면의 절대 압력 수두에서 출발해 증기압 수두와 마찰 손실을 빼서 구합니다.

계산 예시

20 °C 물이 담긴 개방 탱크의 경우: \(\text{P}_a = 101325\ \text{Pa}\), \(\text{P}_v = 2339\ \text{Pa}\), \(\rho = 998\ \text{kg/m}^3\), \(g = 9.81\ \text{m/s}^2\), \(\text{h}_s = 2\ \text{m}\), \(\text{h}_f = 1.5\ \text{m}\). 압력 수두 $$= \frac{101325 - 2339}{998 \times 9.81} = \frac{98986}{9790.38} \approx 10.110\ \text{m}$$ 따라서 $$\text{NPSH}_a = 10.110 + 2 - 1.5 \approx 10.610\ \text{m}$$ 가 됩니다.

온도별 물의 증기압과 밀도

포화 상태의 순수한 물에 대해 아래의 대략적인 증기표 값을 사용하여 증기압(Pv, 절대압)과 밀도(ρ) 항목을 채우십시오. 압력은 모두 절대압입니다.

온도 (°C) 증기압 (Pa) 증기압 (kPa) 밀도 (kg/m³)
0 611 0.611 999.8
10 1228 1.228 999.7
20 2339 2.339 998.2
30 4246 4.246 995.7
40 7384 7.384 992.2
50 12350 12.35 988.0
60 19946 19.95 983.2
70 31200 31.20 977.8
80 47390 47.39 971.8
90 70140 70.14 965.3
100 101325 101.33 958.4

이 값들은 순수한 물에만 적용됩니다. 다른 액체(오일, 용제, 브라인, 탄화수소)의 경우 펌핑 온도에서의 증기압과 밀도는 해당 액체의 고유 물성 데이터 또는 데이터시트에서 구하십시오.

고도별 대기압

개방형 탱크의 경우 표면 압력 Pa는 현지 대기압입니다. 아래 표는 표준 대기 절대압과 ρ = 1000 kg/m³, g = 9.81 m/s²를 사용하여 \(P/(\rho g)\)로 계산한 등가 수두를 보여줍니다.

고도 (m) 절대압 (Pa) 등가 수두 (물 m)
0 101325 10.33
500 95461 9.73
1000 89875 9.16
1500 84556 8.62
2000 79495 8.10
3000 70108 7.15
4000 61640 6.28

실제 날씨는 이 표준값 주변에서 현지 압력을 몇 퍼센트 정도 변화시킵니다. 밀폐형 또는 가압 용기(밀봉 탱크, 보일러 급수 용기, 진공 탑)의 경우에는 대기압을 사용하지 마십시오. 용기 내의 실제 절대압, 즉 게이지압에 대기압을 더한 값을 사용하십시오.

광고

NPSHa 결과 해석

NPSHa는 액체의 증기압을 초과하여 펌프 흡입부에서 사용 가능한 절대 수두입니다. 다음 식으로 주어집니다: \(\text{NPSH}_a = \frac{ P_a - P_v}{\rho g} + h_s - h_f\). 이를 특정 유량과 회전수에서 펌프 제조사가 공개한 값인 NPSHr과 비교하십시오.

  • NPSHa < NPSHr: 펌프에 캐비테이션이 발생합니다. 임펠러 입구에서 기포가 형성되고 압력이 상승하면서 붕괴합니다.
  • NPSHa ≈ NPSHr: 안전 여유가 전혀 없습니다. 온도, 액위, 유량 또는 스트레이너 막힘의 작은 변화만으로도 캐비테이션이 발생할 수 있습니다.
  • NPSHa ≥ NPSHr + 여유: 이것이 설계 목표입니다. 일반적인 경험 법칙은 최소 0.5–1 m의 여유를 두는 것입니다. 또 다른 기준은 NPSHa/NPSHr 비율이 약 1.1–1.3 이상인 것입니다. Hydraulic Institute 지침(ANSI/HI 9.6.1)은 여유 비율을 다루며, 필요한 여유는 펌프 형식, 액체 및 운전 조건에 따라 달라집니다. 귀하의 용도에 대해 해당 표준과 펌프 공급업체를 확인하십시오.

NPSHa는 최악의 운전 조건에서 평가하십시오. 즉, 최대 유량(마찰 손실은 대략 유량의 제곱에 비례하여 증가), 최저 액위, 최고 액체 온도, 스트레이너 막힘 상태를 기준으로 하십시오.

캐비테이션 증상

  • 펌프에서 나는 파삭거리거나 자갈이 구르는 듯한 소음
  • 진동 및 베어링 또는 실 손상
  • 운전 불안정과 함께 수두 및 유량 감소
  • 시간이 지나면서 임펠러와 케이싱에 발생하는 피팅 및 침식

NPSHa를 높이는 방법

  • 펌프를 낮추거나 액위를 높여 hs를 증가시킴
  • 흡입 배관을 짧게 하고 이음쇠를 줄이거나, 더 큰 직경의 흡입 라인을 사용하여 hf를 줄임
  • 흡입 측에 깨끗한 스트레이너와 저손실 밸브 및 이음쇠를 사용함
  • 액체 온도를 낮추어 증기압 Pv를 낮춤
  • 예를 들어 공급 용기를 가압하여 표면 압력 Pa를 높임
  • 유량을 줄이거나, NPSHr이 더 낮은 펌프를 선택함

이것은 일반적인 엔지니어링 정보입니다. 최종 펌프 선정은 제조사의 데이터와 해당 표준에 근거해야 합니다.

자주 묻는 질문

어떤 단위를 써야 하나요? SI 단위를 사용합니다. 압력은 파스칼(Pa), 밀도는 kg/m³, 중력가속도는 m/s², 수두는 m입니다. 결과는 액주 높이(m)로 표시됩니다.

흡입 양정일 때 정적 수두는 음수인가요? 그렇습니다. 펌프가 액체 공급원보다 위에 있다면 hs를 음수로 입력하세요.

캐비테이션은 어떻게 막나요? NPSHa가 펌프의 NPSHr보다 크도록 유지하세요. 일반적으로 0.5~1 m 이상의 여유를 두는 것이 권장됩니다.
