PSI to GPM 계산기란?

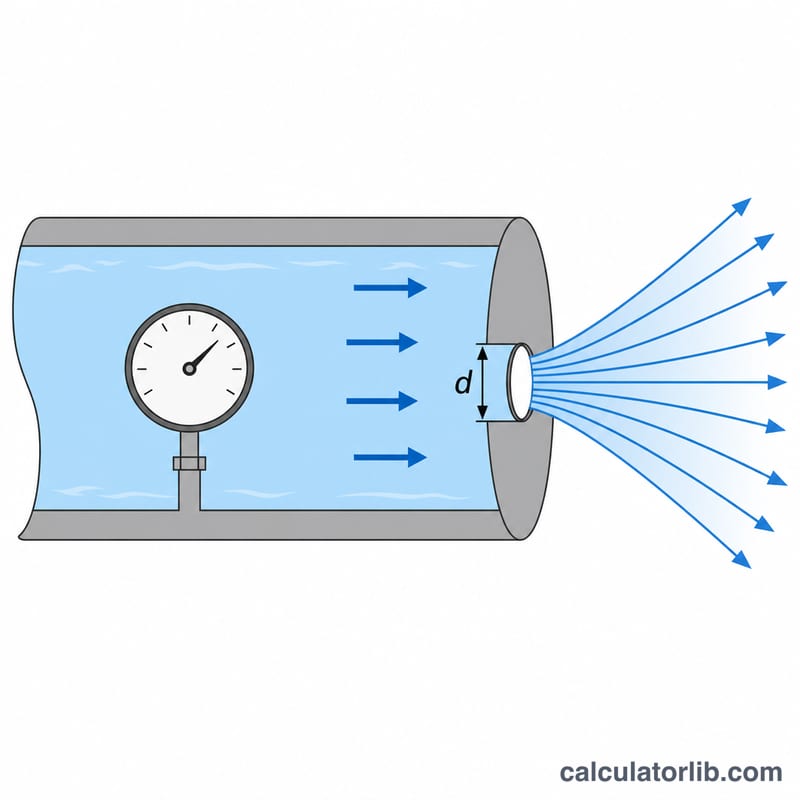

이 계산기는 상류 압력(PSI, 제곱인치당 파운드), 구멍의 지름, 방출계수를 바탕으로 원형 오리피스를 통과하는 물의 체적 유량을 분당 갤런(GPM) 단위로 추정합니다. 소방, 관개, 배관, 유압 시스템 설계 등에서 압력이 노즐이나 구멍으로 물을 밀어낼 때 흐르는 유량을 예측하는 데 널리 사용됩니다. 참고로 PSI와 GPM은 모두 미국식 단위로, 국내에서는 압력을 보통 bar나 kgf/cm²로, 유량을 L/min로 표시한다는 점을 알아두면 좋습니다.
사용 방법
세 가지 값을 입력하세요. 물의 압력(PSI), 오리피스 지름(인치), 그리고 방출계수(Cd)입니다. 방출계수는 구멍에서 발생하는 에너지 손실과 유체의 수축을 반영하는 값으로, 매끄럽고 둥근 노즐은 약 0.97~0.99에 가깝고 날카로운 모서리의 오리피스는 0.62 정도에 가깝습니다. 입력 후 계산 버튼을 누르면 추정 유량이 표시됩니다.
공식 설명
표준 오리피스 유량 공식은 다음과 같습니다.
$$\text{GPM} = 29.84 \times \text{C}_{d} \times d^{2} \times \sqrt{\text{PSI}}$$
여기서 29.84는 중력, 유체 밀도, 미국 단위 변환 계수를 한데 모은 단위 상수이고, \(\text{C}_{d}\)는 무차원의 방출계수, \(d\)는 오리피스 지름(인치), \(\text{PSI}\)는 차압입니다. 유량은 지름의 제곱과 압력의 제곱근에 비례합니다. 따라서 압력을 두 배로 올려도 유량은 약 41%만 증가하지만, 지름을 두 배로 키우면 유량은 네 배로 늘어납니다.
계산 예시
40 PSI의 물이 방출계수 0.97인 0.5인치 오리피스를 통과한다고 가정해 봅시다. 그러면 $$\text{GPM} = 29.84 \times 0.97 \times 0.5^{2} \times \sqrt{40} = 29.84 \times 0.97 \times 0.25 \times 6.3246 \approx 45.76 \text{ GPM}$$이 됩니다.
오리피스 유형별 유량계수(Cd) 값
유량계수 Cd는 개구부를 통과하는 이상적인 유량을 실제 손실과 제트의 수축에 맞게 보정합니다. 아래 표는 물에 대한 대략적인 전형값을 보여줍니다.
| 개구부 유형 | 전형적인 Cd |
|---|---|
| 날카로운 모서리의 얇은 판 오리피스 | 0.60–0.62 |
| 짧은 관 / 직각 모서리 | 약 0.80 |
| 둥근 모서리 또는 윤곽이 잘 잡힌 노즐 | 0.95–0.99 |
| 보르다형 / 재진입형(안쪽으로 돌출된) 개구부 | 0.51–0.52 |
| 소방 호스 매끈한 내경 노즐 | 0.97–0.99 |
참고: Cd는 레이놀즈 수, 모서리 상태, 표면 거칠기, 오리피스와 배관 직경의 비율에 따라 달라집니다. 이 값들은 대략적인 전형값이며 보장값이 아닙니다. 중요한 설계에는 제조사 데이터나 실측값을 사용하십시오.
압력 및 오리피스 크기별 유량
이 표는 \(\text{GPM} = 29.84 \times C_d \times d^2 \times \sqrt{\text{PSI}}\)를 사용하며, \(C_d = 0.97\)(매끈한 내경 노즐), 직경 \(d\)는 인치, 압력은 PSI 단위입니다. 이 공식은 물에 적용됩니다. 결과는 0.1 GPM 단위로 반올림했습니다.
| 직경 (인치) | 10 PSI | 25 PSI | 40 PSI | 60 PSI | 100 PSI |
|---|---|---|---|---|---|
| 0.25 | 5.7 | 9.0 | 11.4 | 14.0 | 18.1 |
| 0.50 | 22.9 | 36.2 | 45.8 | 56.1 | 72.4 |
| 0.75 | 51.5 | 81.4 | 103.0 | 126.1 | 162.8 |
| 1.00 | 91.5 | 144.7 | 183.1 | 224.2 | 289.4 |
대입 예시(0.5인치, 40 PSI): \(29.84 \times 0.97 \times 0.5^2 \times \sqrt{40} = 28.945 \times 0.25 \times 6.3246 \approx 45.8\) GPM.
Cd 값이 다른 경우 표의 값을 비례하여 조정하십시오. 날카로운 모서리 오리피스의 \(C_d = 0.62\)는 이 값들의 약 64%(0.62 ÷ 0.97)를 통과시킵니다. 예를 들어, 100 PSI에서 1.0인치 날카로운 모서리 오리피스는 \(29.84 \times 0.62 \times 1 \times 10 \approx 185.0\) GPM을 나타냅니다.
유량은 압력의 제곱근에 비례하므로, 압력을 4배로 높이면 유량은 2배만 증가합니다. 또한 직경의 제곱에 비례하므로, 직경을 2배로 늘리면 유량은 4배가 됩니다.
유량 및 압력 단위 환산
압력
| PSI | kPa | bar | 물기둥 수두(ft) |
|---|---|---|---|
| 1 | 6.895 | 0.06895 | 2.307 |
| 10 | 68.95 | 0.6895 | 23.07 |
| 50 | 344.7 | 3.448 | 115.4 |
| 100 | 689.5 | 6.895 | 230.7 |
유량
| GPM (미국) | L/min | L/s | ft³/s | m³/h |
|---|---|---|---|---|
| 1 | 3.785 | 0.06309 | 0.002228 | 0.2271 |
| 10 | 37.85 | 0.6309 | 0.02228 | 2.271 |
| 50 | 189.3 | 3.155 | 0.1114 | 11.36 |
| 100 | 378.5 | 6.309 | 0.2228 | 22.71 |
길이(오리피스 직경)
| 인치 | 밀리미터 |
|---|---|
| 0.25 | 6.35 |
| 0.5 | 12.7 |
| 0.75 | 19.05 |
| 1 | 25.4 |
여기서 GPM은 미국 갤런/분(US gallons per minute)을 의미합니다. 계산 공식은 압력을 PSI, 직경을 인치 단위로 입력받습니다.
자주 묻는 질문
어떤 방출계수를 사용해야 하나요? 매끄러운 노즐은 약 0.97, 일반적인 짧은 관은 약 0.80, 날카로운 모서리의 오리피스는 약 0.62를 사용하세요.
모든 액체에 적용되나요? 상수 29.84는 표준 조건의 물을 기준으로 합니다. 다른 유체의 경우 밀도와 점도가 달라 결과는 근사치가 됩니다.
유량이 왜 압력의 제곱근에 비례하나요? 베르누이 원리에 따라 압력은 속도로 전환되며, 이때 속도는 압력 수두의 제곱근에 비례하기 때문입니다.
