電阻瓦數計算器

電阻瓦數計算器

熱門 AI Skill PRO

輸入計算

請輸入三項中的任兩項,系統會依所提供的數值組合計算功率。

結果

消耗功率
14,400
瓦特(W)
建議額定值(2 倍裕度) 28,800 W
電壓 1,200 V
電流 12 A
電阻 100 Ω

數學公式

P=電壓(V)2電阻 (Ω)P = \frac{\text{電壓(V)}^{2}}{{{\text{電阻 }(\Omega)}}}
顯示計算步驟 (2)
  1. 由電流和電阻求功率

    P=電流(A)2·電阻 (Ω)P = \text{電流(A)}^{2} \cdot {{\text{電阻 }(\Omega)}}

    已知電流和電阻時。建議額定值 = 2 x P。

  2. 由電壓和電流求功率

    P=電壓(V)·電流(A)P = \text{電壓(V)} \cdot \text{電流(A)}

    已知電壓和電流時。建議額定值 = 2 x P。

使用統計

廣告

回報本頁錯誤

什麼是電阻瓦數計算器?

當電流通過電阻時,電阻會以熱的形式消耗功率,本計算器就是用來算出這份功率(單位:瓦特)。為電阻挑選足夠的額定功率非常關鍵——若電阻所消耗的功率超過其額定值,便會過熱、阻值漂移,最終損壞甚至燒毀。只要輸入電壓、電流或電阻中的任兩項,本工具就會算出消耗的功率,並建議一個安全的額定值。

使用方法

請輸入三項中的任兩項:電阻兩端的電壓(V)、流經電阻的電流(A),以及電阻值(Ω)。計算器會依歐姆定律補上缺少的數值,並回傳以瓦特為單位的功率。它同時會建議選用額定功率至少為計算結果兩倍的元件——這是常見的降額(derating)經驗法則,可讓元件保持低溫且運作可靠。

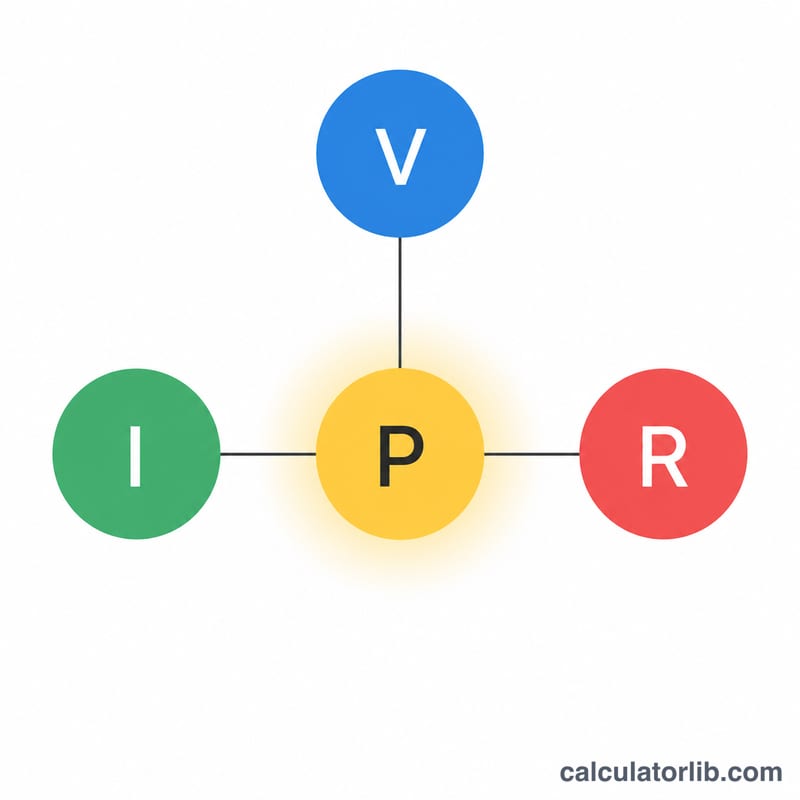

功率、電壓、電流和電阻之間的三角關係
關鍵變數:功率取決於電壓、電流和電阻中的任意兩個。

公式說明

功率消耗源自焦耳定律,並結合歐姆定律(\(V = I \times R\))。三種等效的算式如下:

$$P = I^{2} \times R$$——已知電流與電阻時使用。
$$P = \frac{V^{2}}{R}$$——已知電壓與電阻時使用。
$$P = V \times I$$——已知電壓與電流時使用。

由於這三式透過歐姆定律在代數上彼此等價,因此會得到相同的答案。

廣告

範例演算

假設一個 100 Ω 的電阻通過 0.12 A 的電流。套用 \(P = I^{2} \times R\):$$P = 0.12^{2} \times 100 = 0.0144 \times 100 = 1.44 \text{ W}$$在此情況下,1/4 W 或 1/2 W 的電阻會燒毀——你應至少選用 3 W 的元件,輕鬆超過兩倍建議值 2.88 W。

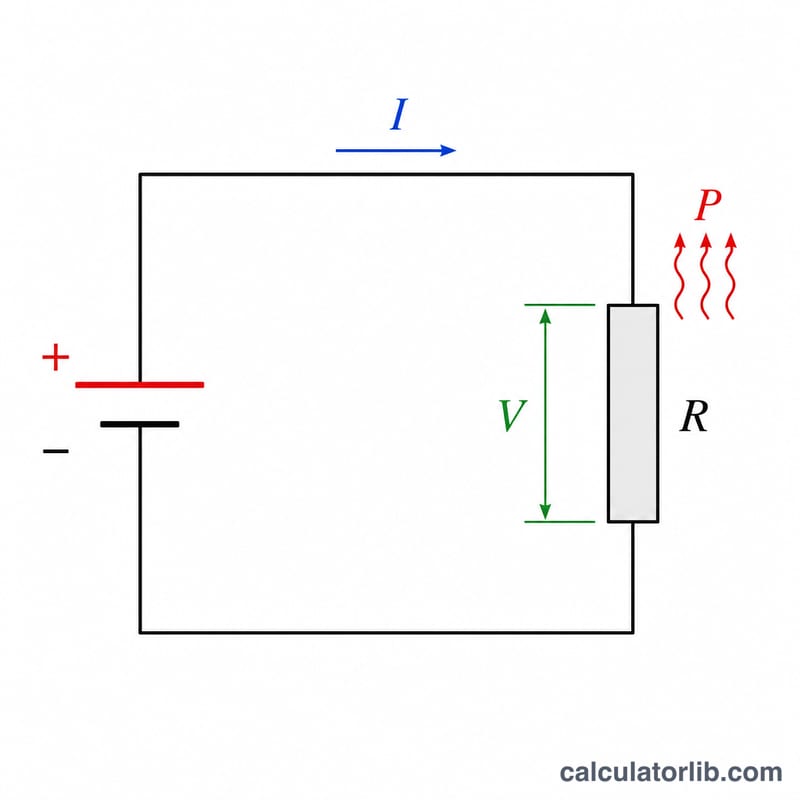

簡單電路中的電阻,顯示電壓、電流和電阻,以及以熱量形式耗散的功率
功耗將電壓(V)、電流(I)和電阻(R)聯繫起來:\(P = I^{2}R = \frac{V^{2}}{R}\)。

標準電阻功率額定值

電阻以一組標準功率額定值出售。使用 \(P = I^2R = \frac{V^2}{R}\) 計算耗散功率後,請選擇高於降額目標值的下一個標準額定值。額定值通常是在環境溫度約 70 °C 時標示,溫度較高時會下降。確切數值與封裝名稱因製造商而異,因此務必查閱數據手冊。

功率額定值 典型封裝 / 類型
1/8 W(0.125 W) 小型軸向穿孔式,或 0805 SMD
1/4 W(0.25 W) 標準軸向式(碳膜或金屬膜),或 1206 SMD
1/2 W(0.5 W) 較大型軸向薄膜式
1 W 大型軸向薄膜式或金屬氧化膜式
2 W 金屬氧化膜式或小型繞線式
3 W 金屬氧化膜式或繞線式
5 W 繞線式或陶瓷外殼功率電阻
10 W 繞線式、陶瓷或鋁殼功率型

典型 SMD 晶片尺寸

尺寸代碼 約略額定值
0402 ≈ 0.063 W
0603 ≈ 0.1 W
0805 ≈ 0.125 W
1206 ≈ 0.25 W

部分製造商對相同尺寸的額定值標示不同(例如高功率 0805 或 1206 元件),因此這些數值僅供參考。

常見情境下的功率耗散

下表將 \(P = \frac{V^2}{R}\) 與 \(P = I^2R\) 套用於五種典型情況。「2× 降額目標」為計算功率的兩倍,建議額定值則為不低於此數值的下一個標準值。

情況 V I R 計算功率 P 2× 降額目標 建議標準額定值
LED 限流電阻,330 Ω 兩端承受 5 V(最壞情況,整個電源電壓加在電阻上) 5 V 15.2 mA 330 Ω 0.0758 W 0.152 W 1/4 W
100 Ω 兩端承受 12 V 12 V 0.12 A 100 Ω 1.44 W 2.88 W 3 W
470 Ω 兩端承受 24 V 24 V 51.1 mA 470 Ω 1.23 W 2.45 W 3 W
10 Ω 通過 0.5 A 5 V 0.5 A 10 Ω 2.5 W 5 W 5 W
10 kΩ 兩端承受 230 V 230 V 23 mA 10 kΩ 5.29 W 10.6 W 15 W 或以上(或多顆電阻串聯)

代入計算範例

  • 100 Ω 兩端承受 12 V:\(P = \frac{12^2}{100} = \frac{144}{100} = 1.44\text{ W}\)。
  • 470 Ω 兩端承受 24 V:\(P = \frac{24^2}{470} = \frac{576}{470} \approx 1.23\text{ W}\)。
  • 10 Ω 通過 0.5 A:\(P = 0.5^2 \times 10 = 0.25 \times 10 = 2.5\text{ W}\)。
  • 10 kΩ 兩端承受 230 V:\(P = \frac{230^2}{10000} = \frac{52900}{10000} = 5.29\text{ W}\)。

電流加倍,功率變為四倍。若 1 A 通過同一顆 10 Ω 電阻,\(P = 1^2 \times 10 = 10\text{ W}\),是 0.5 A 時 2.5 W 的四倍。在 LED 情況中,實際 LED 順向壓降(典型紅色 LED 約 2 V)會降低電阻上的電壓,因此功率也隨之降低,所以 5 V 的數值是保守的上限。在 230 V 的情況中,也請檢查電阻的最大工作電壓,對小型元件而言,該數值通常遠低於 230 V。

廣告

降額指引

電阻的功率額定值是在特定測試條件下允許的最大連續耗散功率,而非正常操作的目標值。長時間運行在極限值會使元件過熱並縮短壽命。

  • 一般用途(2× 規則):操作功率不超過額定功率的約 50%。所選額定值應至少為計算耗散功率的兩倍。
  • 高可靠性或高溫環境:操作功率約為額定功率的 25–33%,即額定值為計算耗散功率的三至四倍。
  • 環境溫度:僅在約 70 °C 以下才適用完整額定值。超過此溫度後,允許功率沿降額曲線下降(通常為線性),並在最高額定溫度時降至零(薄膜電阻通常為 155 °C)。外殼、鄰近的發熱元件及通風不良都會提高實際環境溫度。
  • 脈衝與突波負載:短脈衝所允許的功率可能遠高於連續額定值,但脈衝與突波限制需另行規定,取決於脈衝寬度、重複頻率及電阻結構。切勿假設連續額定值適用於這些情況。

溫度降額範例

對於一顆 0.25 W 薄膜電阻,其曲線從 70 °C(全功率)降至 155 °C 時為 0 W,則 100 °C 時允許功率為 \(0.25 \times \frac{155 - 100}{155 - 70} = 0.25 \times \frac{55}{85} \approx 0.162\text{ W}\)。若再套用 50% 規則,設計耗散功率約剩 0.08 W。

確切曲線、最高溫度、工作電壓與脈衝額定值取決於產品系列,請以製造商數據手冊為準。IEC 60115 是固定電阻的一般國際規範,並定義了在 70 °C 下如何確立額定耗散功率。本資料僅為一般設計資訊,不能取代數據手冊,也不能取代安全關鍵應用中的專業工程審查。

常見問題

為什麼要採用 2 倍的安全裕度?電阻的額定值是假設在室溫下且空氣可自由流通的條件。讓元件運作在遠低於最大額定值的狀態,能降低發熱、延長壽命並提升穩定度。

如果我只知道兩個數值怎麼辦?三項中知道任兩項就足夠了——歐姆定律會自動推算出第三項。

這適用於交流電(AC)嗎?對於純電阻性負載而言,適用,只要採用電壓與電流的均方根(RMS)值即可。
