Máy Tính Pack Pin 18650 Là Gì?
Công cụ này giúp bạn tính toán thông số cho một pack pin lithium-ion được lắp từ các cell 18650 theo cấu hình nối tiếp - song song (S×P). Chỉ cần nhập số cell mắc nối tiếp, số cell mắc song song, điện áp danh định của một cell và dung lượng tính bằng miliampe-giờ, máy tính sẽ trả về tổng điện áp pack, dung lượng tính bằng ampe-giờ, tổng số cell và năng lượng tích trữ tính bằng watt-giờ.
Cách Sử Dụng

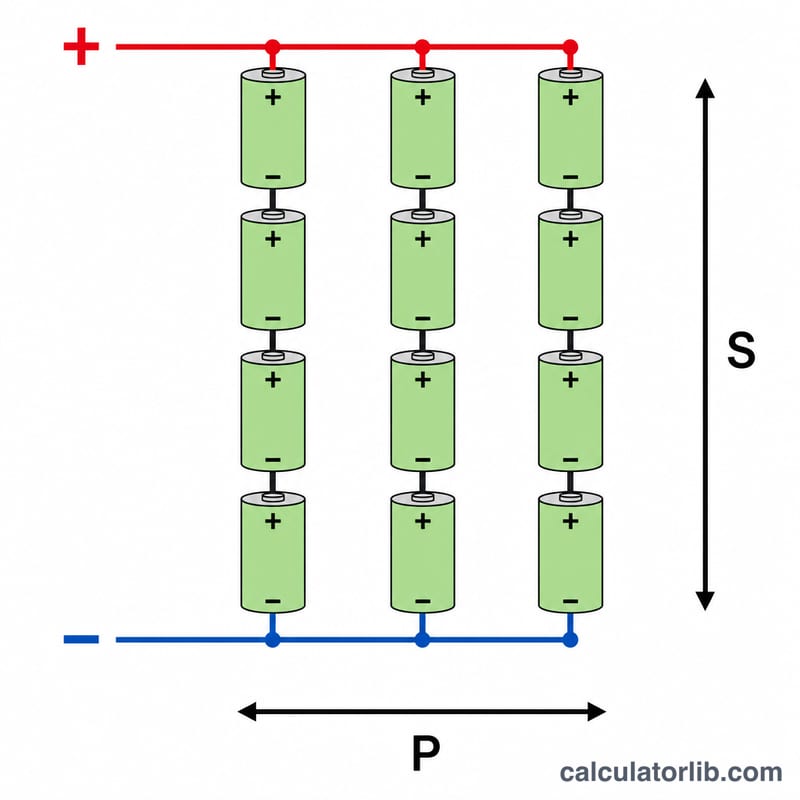

Nhập số cell nối tiếp (S) — các cell mắc nối tiếp sẽ làm tăng điện áp. Nhập số cell song song (P) — các cell mắc song song sẽ làm tăng dung lượng. Một cell 18650 thông thường có điện áp danh định khoảng \(3.7\,\text{V}\) và dung lượng từ \(2500\!-\!3500\,\text{mAh}\). Kết quả sẽ cập nhật ngay bốn thông số quan trọng nhất của pack pin.
Giải Thích Công Thức
Với \(S\) = số cell nối tiếp, \(P\) = số cell song song, \(V_{cell}\) = điện áp danh định của cell và \(C_{cell}\) = dung lượng cell, các thông số của pack được tính như sau:

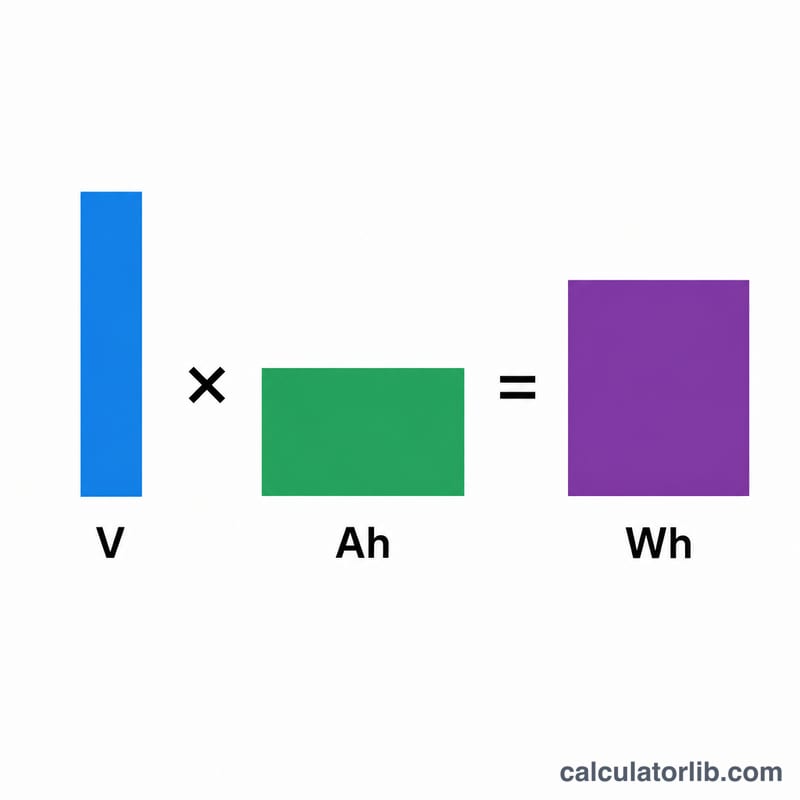

$$V_{pack} = S \times V_{cell}, \qquad C_{pack} = P \times C_{cell}$$Năng lượng tính bằng watt-giờ chính là điện áp nhân với dung lượng tính theo ampe-giờ:
$$E = V_{pack} \times \frac{P \times C_{cell}}{1000}$$
Ví Dụ Cụ Thể
Một pack 10S4P sử dụng cell \(3.7\,\text{V}\), \(3000\,\text{mAh}\):
$$V_{pack} = 10 \times 3.7 = 37\,\text{V}$$$$C_{pack} = \frac{4 \times 3000}{1000} = 12\,\text{Ah}$$$$E = 37 \times 12 = 444\,\text{Wh}$$Pack này dùng tổng cộng \(10 \times 4 = 40\) cell.
Các cấu hình bộ pin 18650 phổ biến được so sánh
Bảng dưới đây so sánh các cấu hình nối tiếp-song song (SxP) phổ biến bằng cách sử dụng một pin đại diện có điện áp danh định 3,7 V và 3000 mAh (3,0 Ah). Điện áp bộ pin bằng số pin nối tiếp nhân với điện áp pin; dung lượng bộ pin (Ah) bằng số nhóm song song nhân với dung lượng pin; năng lượng tính bằng watt-giờ là tích của hai giá trị này.
| Cấu hình (SxP) | Số lượng pin | Điện áp bộ pin (V) | Dung lượng (Ah) | Năng lượng (Wh) | Ứng dụng phổ biến |
|---|---|---|---|---|---|
| 3S2P | 6 | 11.1 | 6.0 | 66.6 | Thiết bị cầm tay nhỏ, đèn |
| 7S2P | 14 | 25.9 | 6.0 | 155.4 | Bộ pin laptop / công cụ 24 V |
| 10S4P | 40 | 37.0 | 12.0 | 444 | Bộ pin xe đạp điện 36 V |
| 13S5P | 65 | 48.1 | 15.0 | 721.5 | Xe đạp/xe tay ga điện 48 V |
| 14S10P | 140 | 51.8 | 30.0 | 1554 | Tường điện năng cao / mô-đun xe điện |
Một bộ pin xe đạp điện 36 V được đánh giá là 444 Wh có thể được kiểm tra chéo dưới dạng ampe-giờ: 444 Wh ÷ 37 V = 12 Ah, phù hợp với dung lượng nhóm 4P ở trên.
Thông số kỹ thuật típ của pin 18650
Các pin 18650 (đường kính 18 mm × chiều dài 65 mm) có nhiều loại hóa chất và dung lượng khác nhau. Các pin lithium-ion (NMC/NCA) có điện áp danh định gần 3,6–3,7 V và sạc đến khoảng 4,2 V, trong khi các pin lithium iron phosphate (LiFePO4) được xếp danh định là 3,2 V và sạc đến khoảng 3,65 V. Các pin có dung lượng cao hơn thường hỗ trợ dòng xả liên tục thấp hơn, trong khi các pin xả cao đánh đổi dung lượng để có dòng điện.
| Loại pin / lớp | Hóa chất | Điện áp danh định (V) | Điện áp sạc (V) | Dung lượng típ (mAh) | Xả liên tục típ |
|---|---|---|---|---|---|
| Li-ion dung lượng cao | NMC / NCA | 3.6–3.7 | 4.2 | 3000–3500 | Thấp: ~5–10 A |
| Li-ion cân bằng | NMC | 3.6–3.7 | 4.2 | 2500–3000 | Trung bình: ~10–20 A |
| Li-ion xả cao | NMC / NCA | 3.6–3.7 | 4.2 | 2000–2600 | Cao: ~20–30 A |
| LiFePO4 | LiFePO4 | 3.2 | 3.65 | 1100–1800 | Trung bình–cao, rất ổn định |
Ví dụ năng lượng của một pin đơn 3,7 V / 3000 mAh: 3,7 V × 3 Ah = 11.1 Wh. Luôn sử dụng bảng dữ liệu của nhà sản xuất pin để có các xếp hạng chính xác, vì dòng xả và dung lượng khác nhau theo mô hình.
Các thuật ngữ chính được giải thích
- Nối tiếp (S)
- Các pin được kết nối đầu-cuối sao cho các điện áp của chúng cộng lại trong khi dung lượng vẫn giữ nguyên. Một nhóm 10S gồm các pin 3,7 V cho 37 V ở dung lượng pin đơn.
- Song song (P)
- Các pin được kết nối cạnh nhau (cùng cực) sao cho dung lượng của chúng cộng lại trong khi điện áp vẫn giữ nguyên. Một nhóm 4P gồm các pin 3000 mAh cho 12000 mAh (12 Ah) ở điện áp pin đơn.
- Điện áp danh định
- Điện áp trung bình đại diện của một pin trong khi xả (thường 3,6–3,7 V đối với Li-ion, 3,2 V đối với LiFePO4), được sử dụng để lựa chọn kích thước bộ pin mặc dù điện áp thực tế có phạm vi từ sạc đầy (~4,2 V) đến điểm cắt (~2,5–3,0 V).
- Dung lượng (mAh / Ah)
- Điện tích mà một pin có thể cung cấp. Milliamp-giờ (mAh) ÷ 1000 = ampe-giờ (Ah). Một pin 3000 mAh chứa 3,0 Ah.
- Watt-giờ (Wh)
- Năng lượng được lưu trữ, bằng điện áp × ampe-giờ. Wh là cách công bằng nhất để so sánh các bộ pin có điện áp khác nhau: \(E_{\text{Wh}} = V \times \text{Ah}\).
- BMS (Hệ thống quản lý pin)
- Điện tử bảo vệ bộ pin bằng cách cân bằng các pin nối tiếp và bảo vệ chống quá sạc, quá xả, quá dòng và quá nhiệt. BMS phải phù hợp với số lượng nối tiếp của bộ pin (ví dụ: "BMS 13S").
- Tỉ lệ C
- Dòng điện tương đối với dung lượng. 1C là dòng điện xả hoàn toàn bộ pin trong một giờ; một bộ pin 12 Ah ở 1C rút 12 A, ở 2C rút 24 A.
- Ký hiệu SxP
- Viết tắt cho bố cục bộ pin: số trước "S" là pin nối tiếp (đặt điện áp), số trước "P" là pin song song trên mỗi nhóm (đặt dung lượng). Tổng số pin = S × P. Ví dụ: 13S5P = 65 pin.
Câu Hỏi Thường Gặp
Mắc nối tiếp hay song song làm tăng điện áp? Mắc nối tiếp làm tăng điện áp; mắc song song làm tăng dung lượng (và khả năng cấp dòng).
Nên dùng mức điện áp nào? Hãy dùng điện áp danh định (thường là \(3.6\)–\(3.7\,\text{V}\)) khi ước tính năng lượng. Khi sạc đầy, mỗi cell đạt khoảng \(4.2\,\text{V}\).
Tại sao lại dùng watt-giờ? Watt-giờ đo tổng năng lượng tích trữ, giúp bạn so sánh công bằng giữa các pack pin có điện áp khác nhau.
