Công Cụ Tính Tỷ Số Nén Động Cơ

Công Cụ Tính Tỷ Số Nén Động Cơ

Dẫn đầu AI Skill PRO

Nhập phép tính

Công thức

CR=Vd+Thể tích buồng đốt (cc)Thể tích buồng đốt (cc)trong đóVd=π4·Đường kính xy-lanh (mm)2·Hành trình piston (mm)1000\begin{gathered} \text{CR} = \frac{V_d + \text{Thể tích buồng đốt (cc)}}{\text{Thể tích buồng đốt (cc)}} \\[1.5em] \text{trong đó}\quad V_d = \frac{\pi}{4} \cdot \frac{\text{Đường kính xy-lanh (mm)}^{2} \cdot \text{Hành trình piston (mm)}}{1000} \end{gathered}
Thống kê sử dụng

Quảng cáo

Kết quả

Tỷ số nén
10,08 : 1
(dung tích quét + buồng đốt) chia cho buồng đốt
Dung tích quét (dung tích công tác) 499,56 cc
Thể tích buồng đốt 55 cc

Báo lỗi nội dung trang này

Công cụ tính tỷ số nén là gì?

Tỷ số nén (CR) của động cơ cho biết hỗn hợp nhiên liệu - không khí bị nén lại bao nhiêu lần bên trong xy-lanh trước khi đánh lửa. Đây là tỷ lệ giữa tổng thể tích xy-lanh (khi piston ở điểm chết dưới) và thể tích buồng đốt (khi piston ở điểm chết trên). Tỷ số nén càng cao thì hiệu suất nhiệt và công suất thường càng lớn, nhưng đồng thời cũng đòi hỏi nhiên liệu có trị số octan cao hơn để tránh kích nổ. Công cụ này tính CR dựa trên ba thông số mà bạn có thể đo trực tiếp: đường kính xy-lanh, hành trình piston và thể tích buồng đốt.

Cách sử dụng

Nhập đường kính xy-lanh (đường kính lòng xy-lanh) và hành trình piston (quãng đường piston di chuyển), cả hai đều tính bằng milimét. Sau đó nhập thể tích buồng đốt bằng centimét khối (cc) — đây là phần thể tích còn lại phía trên đỉnh piston khi piston ở điểm chết trên, bao gồm cả gioăng quy-lát, mặt máy và buồng đốt. Công cụ sẽ trả về dung tích quét (dung tích công tác) của mỗi xy-lanh cùng với tỷ số nén tương ứng.

Giải thích công thức

Dung tích quét chính là thể tích của một hình trụ: \( V_{disp} = \frac{\pi}{4} \cdot \text{đường kính}^2 \cdot \text{hành trình} \). Khi đường kính và hành trình tính bằng mm, kết quả sẽ ra mm³, vì vậy ta chia cho 1000 để đổi sang cc. Tỷ số nén khi đó được tính là

$$\text{CR} = \frac{V_{disp} + V_{clear}}{V_{clear}}$$
Quảng cáo

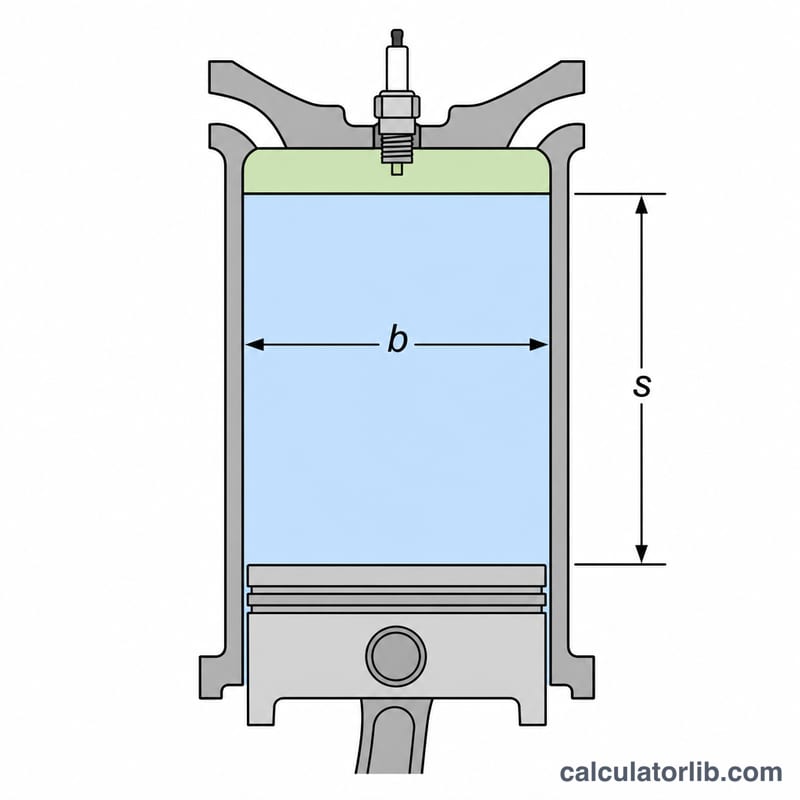

Mặt cắt xi-lanh thể hiện đường kính, hành trình, thể tích quét và thể tích buồng cháy
Tỷ số nén so sánh tổng thể tích (thể tích quét + buồng cháy) với riêng thể tích buồng cháy.

Ví dụ minh họa

Với đường kính 86 mm, hành trình 86 mm và buồng đốt 55 cc:

$$V_{disp} = 0{,}7853982 \times 86^2 \times 86 = 499.481 \text{ mm}^3 \approx 499{,}48 \text{ cc}$$

Khi đó

$$\text{CR} = \frac{499{,}48 + 55}{55} \approx 10{,}08 : 1$$
Hai xi-lanh so sánh tổng thể tích ở điểm chết dưới với thể tích buồng cháy đã nén ở điểm chết trên
Tỷ số nén là tỷ lệ giữa thể tích xi-lanh ở cuối hành trình và thể tích ở đầu hành trình.

Tỷ số nén điển hình theo loại động cơ

Bảng liệt kê các tỷ số nén tĩnh (CR) điển hình. Đây chỉ là hướng dẫn chung của ngành. Giá trị thực tế thay đổi tùy theo thiết kế buồng đốt, hệ thống làm mát, nhiên liệu, hệ thống quản lý động cơ và mục đích sử dụng.

Loại động cơ CR tĩnh điển hình Nhiên liệu điển hình
Xăng hút khí tự nhiên khoảng 9:1 – 12,5:1 Xăng bơm thông thường khoảng 91–98 RON, với tỷ số nén cao hơn cần xăng có chỉ số octan cao hơn
Xăng tăng áp / siêu nạp khoảng 8:1 – 10,5:1 Thường dùng xăng cao cấp (khoảng 95–98 RON trở lên), vì áp suất tăng làm tăng áp suất trong xi-lanh
Diesel (nói chung) khoảng 14:1 – 23:1 Nhiên liệu diesel, được đốt cháy nhờ nén thay vì bugi đánh lửa
Diesel, phun gián tiếp khoảng 18:1 – 23:1 Nhiên liệu diesel
Diesel, phun trực tiếp khoảng 15:1 – 20:1 Nhiên liệu diesel
Xăng đua hiệu suất cao / E85 lên tới khoảng 13:1 – 15:1 Nhiên liệu đua hoặc E85 (hỗn hợp ethanol), có khả năng chống kích nổ cao nên cho phép CR cao hơn

Chỉ số octan khác nhau theo khu vực. RON phổ biến ở châu Âu và châu Á - Thái Bình Dương, trong khi nhãn xăng bơm ở Mỹ (AKI) thường thấp hơn RON khoảng 4–5 điểm đối với cùng một loại nhiên liệu. Luôn tuân theo khuyến nghị nhiên liệu của nhà sản xuất động cơ.

Diễn giải tỷ số nén của bạn

Máy tính trả về tỷ số nén tĩnh hình học:

$$\text{CR} = \frac{V_d + V_c}{V_c}, \qquad V_d = \frac{\pi}{4}\cdot\frac{\text{bore}^2 \cdot \text{stroke}}{1000}$$

Ở đây đường kính xi-lanh và hành trình piston tính bằng mm, còn \(V_d\) và thể tích buồng đốt \(V_c\) tính bằng cc. Kết quả không có thứ nguyên và được viết dưới dạng, chẳng hạn, 10,5:1.

Con số này thường ngụ ý gì (động cơ xăng)

  • Thấp (dưới 9:1): Hiệu suất nhiệt thấp hơn và công suất trên mỗi lít thấp hơn, nhưng yêu cầu octan thấp và nguy cơ kích nổ thấp. Điều này phổ biến ở các thiết kế cũ và các động cơ tăng áp mạnh, vốn dựa vào áp suất tăng để có công suất.
  • Trung bình (9–11:1): Sự cân bằng giữa hiệu suất, công suất và khả năng dung nạp nhiên liệu. Nhiều động cơ xe đường phố nằm ở mức này, thường dùng xăng thông thường đến cao cấp, với nguy cơ kích nổ vừa phải mà hệ thống quản lý động cơ thường kiểm soát được.
  • Cao (trên 11:1): Hiệu suất nhiệt cao hơn và công suất lớn hơn từ cùng lượng khí nạp. Động cơ cần nhiên liệu octan cao hơn, thiết kế buồng đốt và làm mát tốt, và kiểm soát đánh lửa cẩn thận, vì nguy cơ kích nổ (cháy kích nổ) tăng lên.

Tỷ số nén tĩnh so với động (hiệu dụng)

CR tĩnh bỏ qua thời điểm đóng mở xupap và áp suất tăng. CR động hoặc hiệu dụng tính đến việc xupap nạp đóng muộn, làm giảm lượng khí giữ lại và hạ thấp mức nén thực tế. Áp suất tăng làm áp suất hiệu dụng cao hơn nhiều so với những gì tỷ số tĩnh cho thấy. Trục cam thời gian mở dài có thể cho phép CR tĩnh cao hơn với cùng loại nhiên liệu, trong khi động cơ tăng áp có CR tĩnh khiêm tốn vẫn có thể đạt áp suất xi-lanh rất cao khi tăng áp tối đa.

Áp suất xi-lanh thực tế và hiện tượng kích nổ cũng phụ thuộc vào thời điểm trục cam, mức tăng áp, không khí nạp và nhiệt độ nước làm mát, chất lượng nhiên liệu, thời điểm đánh lửa và hình dạng buồng đốt. Hãy xem giá trị tính được là một yếu tố trong thiết kế động cơ, không phải thước đo đầy đủ về hiệu suất hay độ an toàn.

Quảng cáo

Chuyển đổi đơn vị cho đường kính xi-lanh, hành trình và thể tích

Máy tính này yêu cầu đường kính xi-lanh và hành trình tính bằng milimét (mm) và thể tích buồng đốt tính bằng centimét khối (cc). Hãy chuyển đổi các đơn vị khác trước bằng các hệ thức sau:

  • 1 in = 25,4 mm
  • 1 cm = 10 mm
  • 1 cc = 1 cm³ = 1000 mm³
  • 1 inch khối = 16,387 cc
  • 1 lít = 1000 cc
Từ Sang
3,50 in 88,9 mm
3,25 in 82,55 mm
4,00 in 101,6 mm
80 mm 3,150 in
1 cm 10 mm
10 cc 0,610 cu in
50 cc 3,05 cu in
350 cu in 5735 cc (khoảng 5,74 L)
2,0 L 2000 cc (khoảng 122,0 cu in)

Để đổi inch khối sang cc, nhân với 16,387. Để đổi cc sang inch khối, chia cho 16,387.

Câu hỏi thường gặp

Công cụ có tính cho tất cả các xy-lanh không? Không — nó chỉ tính dung tích quét và CR cho từng xy-lanh. Tỷ số nén của mọi xy-lanh đều như nhau, nên bạn chỉ cần nhân dung tích quét với số xy-lanh để có tổng dung tích động cơ.

Điều gì làm tăng tỷ số nén? Thể tích buồng đốt nhỏ hơn (gioăng mỏng hơn, mài bớt mặt quy-lát, dùng piston đỉnh vồng) hoặc dung tích quét lớn hơn sẽ làm tăng CR.

Vì sao phải đổi mm³ sang cc? Thể tích buồng đốt thường được ghi theo cc, nên dung tích quét cũng phải cùng đơn vị trước khi cộng lại với nhau.
