什么是平均气道压?
平均气道压(Mean Airway Pressure,简称 MAP 或 P̄aw)是指在一个完整呼吸周期中,作用于气道与肺部的平均压力。它是机械通气时重要的床旁监测指标,因为它与平均肺泡压、氧合状况以及气压伤、血流动力学受损的风险密切相关。本计算器采用简化的方波近似法,根据四个常见的呼吸机参数来估算 MAP。
如何使用本计算器
先输入以 cmH₂O 为单位的吸气峰压(PIP)和呼气末正压(PEEP),再输入以秒为单位的吸气时间(Ti)和呼气时间(Te)。工具会计算出吸气时间所占的比例,并将其应用于高于 PEEP 的压力差上。结果会即时更新,方便您对比不同的呼吸机设置。
公式详解

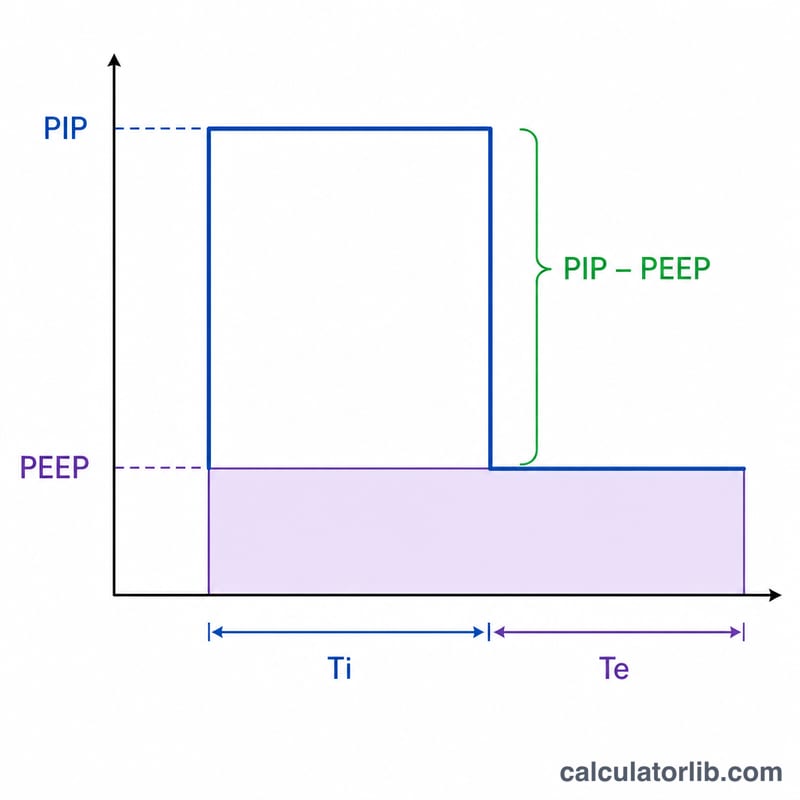

$$\text{MAP} = \frac{\text{Ti}}{\text{Ti} + \text{Te}} \left( \text{PIP} - \text{PEEP} \right) + \text{PEEP}$$ 其中 \(\text{Ti} / (\text{Ti} + \text{Te})\) 表示吸气时间在整个呼吸周期中所占的比例(即吸气分数,I 分数)。将其乘以驱动压(PIP − PEEP),即可得到吸气阶段的平均压力贡献;再加上 PEEP,便还原了贯穿整个呼吸周期的基线压力。这只是基于矩形波形的估算值;实际呼吸机会对真实的压力波形进行积分计算,得出的数值可能略有不同。
计算实例
假设 PIP = 25 cmH₂O,PEEP = 5 cmH₂O,Ti = 1 秒,Te = 2 秒。吸气分数为 \(1 / (1 + 2) = 0.333\)。则 $$\text{MAP} = 0.333 \times (25 - 5) + 5 = 0.333 \times 20 + 5 = 6.67 + 5 = 11.67 \text{ cmH}_2\text{O}$$
解读平均气道压值

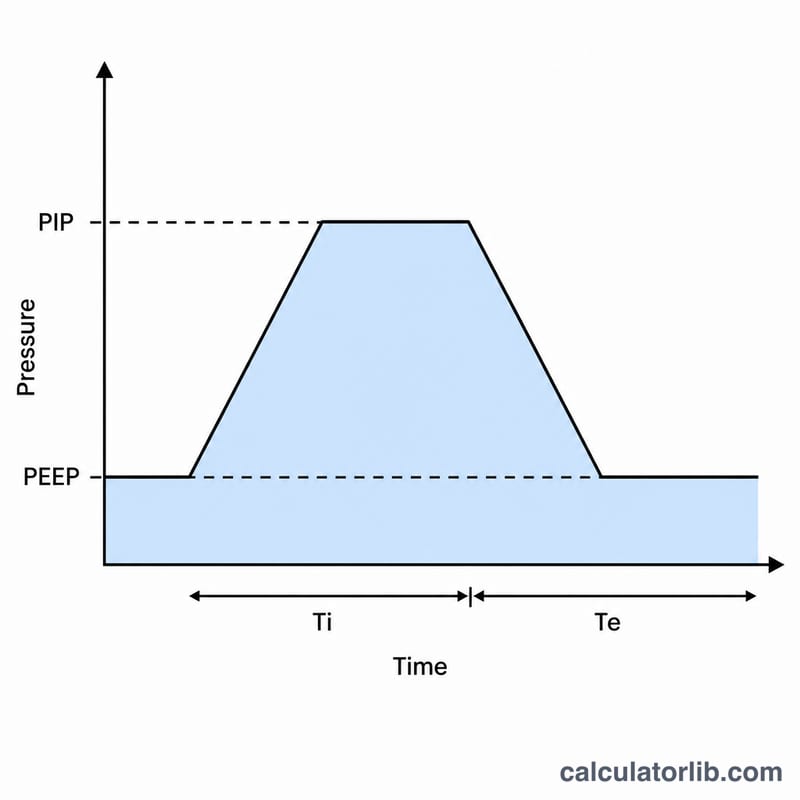

平均气道压(MAP)是在整个呼吸周期(吸气和呼气合计)内施加于气道的平均压力。对于方波(恒压)通气,本计算器使用以下公式:
$$\text{MAP} = \frac{T_i}{T_i + T_e}\,(\text{PIP} - \text{PEEP}) + \text{PEEP}$$
结果是 PEEP(基线压力)与 PIP(峰值压力)之间的时间加权平均值。肺部在接近 PIP 的压力下停留的时间越长,MAP 就越接近 PIP。
为何要监测
- 氧合:MAP 与平均肺泡压密切相关,而平均肺泡压会影响呼吸周期中有多少肺组织保持开放(募集)。较高的 MAP 通常与氧合改善相关。
- 潜在风险:较高的 MAP 也与气压伤和过度膨胀风险增加有关。较高的胸内压会减少静脉回流和心输出量。
哪些因素会提高 MAP
- 更高的 PIP
- 更高的 PEEP
- 更长的吸气时间(Ti),这会使吸气占比增大,并提高吸呼比(I:E)
- 使压力保持较长时间较高的吸气流速模式(例如方波或减速流,而非正弦或递增流)
MAP 只是与潮气量、平台压、驱动压、顺应性、血气和血流动力学等参数一同监测的若干指标之一。本内容仅为一般性科普信息,不构成医疗建议。任何呼吸机调整都应遵循临床规程并由主管医疗团队判断。
呼吸机设置如何改变 MAP
该表以基线(PIP 25、PEEP 5、Ti 1 秒、Te 2 秒)为起点,每次只改变一项设置。压力单位为 cmH2O,时间单位为秒。吸气占比(I-fraction)为 Ti / (Ti + Te)。
| 场景 | PIP | PEEP | Ti | Te | 吸气占比 | MAP (cmH2O) |
|---|---|---|---|---|---|---|
| 基线 | 25 | 5 | 1 | 2 | 0.333 | 11.67 |
| PEEP 提高至 10 | 25 | 10 | 1 | 2 | 0.333 | 15.00 |
| PIP 提高至 30 | 30 | 5 | 1 | 2 | 0.333 | 13.33 |
| Ti 1.5、Te 1.5(I:E 1:1) | 25 | 5 | 1.5 | 1.5 | 0.500 | 15.00 |
| Te 延长至 3 | 25 | 5 | 1 | 3 | 0.250 | 10.00 |
计算示例(PEEP 10)
$$\text{MAP} = \frac{1}{1+2}(25-10)+10 = \frac{1}{3}\times 15 + 10 = 5 + 10 = 15.00$$
在此例中,PEEP 提高 5 cmH2O 会使 MAP 提高 3.33 cmH2O,而 PIP 提高 5 则使其提高 1.67。PEEP 对 MAP 的影响更大,因为它会抬高整个周期的基线压力,而 PIP 只影响吸气阶段。延长 Te 会降低吸气占比,从而降低 MAP。请注意,改变 Ti 或 Te 也会改变呼吸频率,除非同时调整另一项以作补偿。
典型平均气道压范围
以下数值是重症医学和呼吸医学参考资料中常见引用的近似值。它们取决于人群、通气模式和基础肺部疾病。这些数值仅供科普参考,并非治疗目标。
| 情境 | 常见引用的近似 MAP |
|---|---|
| 成人常规通气 | 约 5–15 cmH2O |
| 成人 ARDS 或严重低氧血症 | 通常更高;高于约 20–25 cmH2O 的数值一般被视为较高,并需要更密切地关注肺保护性限值 |
| 新生儿常规通气 | 通常在个位数至十几 cmH2O 之间,因胎龄和肺部疾病而异 |
| 高频振荡通气 | 直接设定为平均压,通常高于常规模式 |
注意事项
- 范围因患者、模式、疾病进程和机构规程而异。
- 本计算器假设采用简单的方波压力模式。流速模式、上升时间及其他模式特有的功能可能使实际 MAP 与计算值不同。许多呼吸机也会显示实测 MAP。
- MAP 应与平台压、驱动压、氧合及血流动力学状态结合起来解读,不应单独看待。
本内容仅为一般性信息,不构成专业医疗建议。呼吸机设置应由主管临床团队根据当地规程确定。
常见问题
这和呼吸机显示的 MAP 一样吗?并不完全相同。现代呼吸机会对实测的压力波形进行积分计算,因此这种方波公式只是一个近似值。在压力控制模式和常规通气模式下,二者通常较为接近。
为什么延长 Ti 会升高 MAP?吸气时间越长,呼吸周期中处于较高吸气压力的比例就越大,因而平均压力随之升高。
MAP 会低于 PEEP 吗?不会。由于 PEEP 是基线压力,而 PIP 至少不低于 PEEP,因此 MAP 始终介于 PEEP 与 PIP 之间。
