¿Qué es una calculadora de recubrimientos ópticos de película fina?

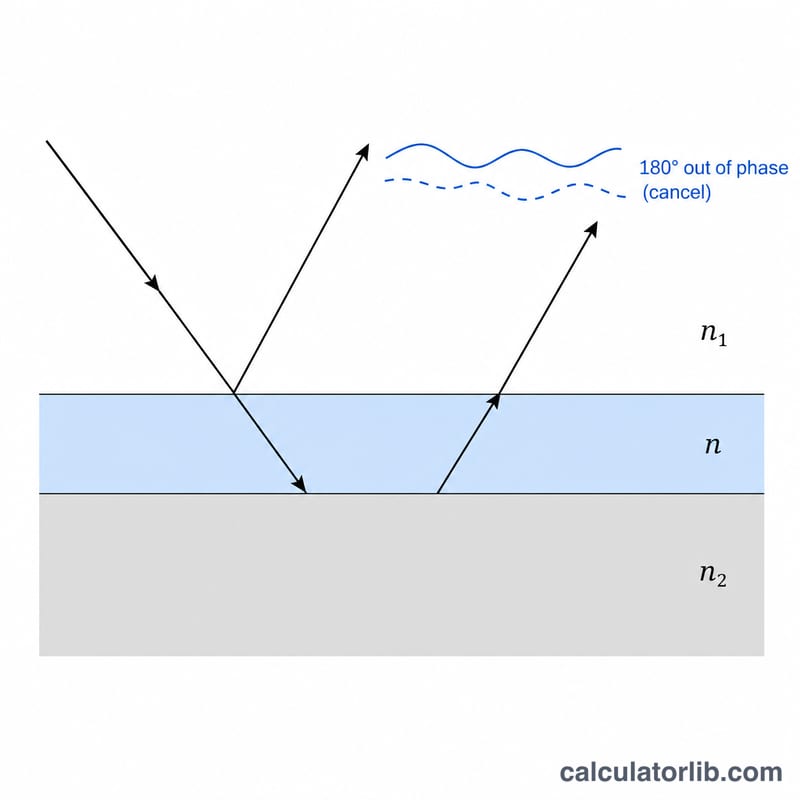

Los recubrimientos antirreflejantes (AR) reducen los reflejos no deseados en lentes, pantallas y ventanas ópticas. El diseño más habitual es el recubrimiento de cuarto de onda: una única capa fina cuyo espesor óptico equivale a la cuarta parte de la longitud de onda de diseño. Con ese espesor, la luz reflejada en la cara superior de la película y la reflejada en la interfaz con el sustrato llegan con un desfase de media longitud de onda, interfieren de forma destructiva y cancelan el reflejo. Esta calculadora te devuelve el espesor físico necesario de la capa a partir de tu longitud de onda de diseño y del índice de refracción del material del recubrimiento.
Cómo usarla
Introduce la longitud de onda de diseño λ en nanómetros (por ejemplo, 550 nm para el verde, centro del espectro visible), el índice de refracción n del material del recubrimiento (por ejemplo, 1,38 para el fluoruro de magnesio, MgF₂) y el orden m. Usa \(m = 1\) para la capa de cuarto de onda más delgada posible; los órdenes impares superiores (3, 5, …) dan capas más gruesas que funcionan a la misma longitud de onda pero en una banda más estrecha. El resultado muestra tanto el espesor físico como el espesor óptico.
La fórmula explicada

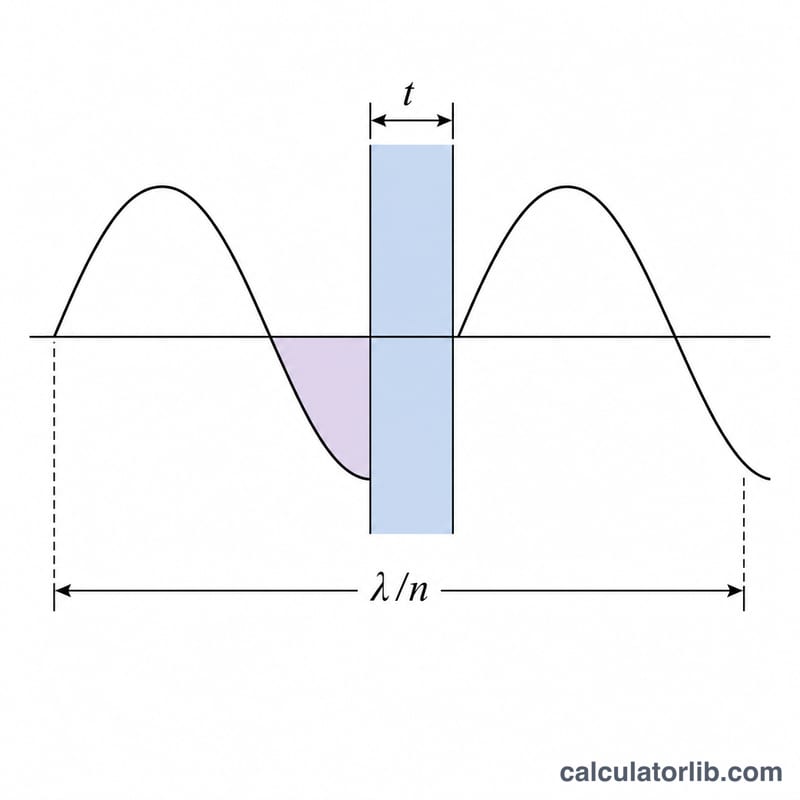

El espesor físico es $$t = \frac{m\lambda}{4n}$$ El factor \(1/n\) convierte el camino óptico \((m\lambda/4)\) en un espesor geométrico real dentro de la película de mayor índice, ya que dentro del material la luz viaja más despacio y su longitud de onda efectiva \(\lambda/n\) es menor. Por eso el espesor óptico \(n\cdot t\) equivale a \(m\lambda/4\), un múltiplo impar de un cuarto de onda: justo la condición para obtener un mínimo de reflexión (AR).
Ejemplo resuelto
Para λ = 550 nm, n = 1,38 (MgF₂) y m = 1: $$t = \frac{1 \times 550}{4 \times 1{,}38} = \frac{550}{5{,}52} \approx 99{,}64 \text{ nm}$$ Así, una única capa de MgF₂ de unos 100 nm de espesor minimiza el reflejo en la luz verde. Su espesor óptico es \(1{,}38 \times 99{,}64 \approx 137{,}5\) nm \(= 550/4\).
Materiales comunes para recubrimientos antirreflejantes (AR) e índices de refracción
La tabla muestra índices de refracción aproximados cerca de 550 nm para materiales que se usan a menudo en recubrimientos ópticos de película delgada. Utilícelos como valores iniciales para el campo de índice \(n\) de la calculadora.
| Material | Índice aprox. n (cerca de 550 nm) | Función típica |
|---|---|---|
| MgF₂ (fluoruro de magnesio) | ~1.38 | Índice bajo |
| SiO₂ (dióxido de silicio) | ~1.46 | Índice bajo |
| Al₂O₃ (óxido de aluminio) | ~1.76 | Índice medio |
| Si₃N₄ (nitruro de silicio) | ~2.0 | Índice medio/alto (común en células solares de silicio) |
| Ta₂O₅ (pentóxido de tantalio) | ~2.1 | Índice alto |
| ZnS (sulfuro de zinc) | ~2.3 | Índice alto |
| TiO₂ (dióxido de titanio) | ~2.3–2.4 | Índice alto |
Nota: Estos valores son aproximados. El índice real depende del método de deposición (evaporación, pulverización catódica, asistida por iones, ALD), la densidad de la película, la estructura cristalina y la longitud de onda. Use datos medidos o del proveedor para diseños precisos.
Comparación de espesores según longitud de onda y material
Cada valor se calcula con \(t = \dfrac{m\lambda}{4n}\), usando MgF₂ (\(n=1.38\)) y SiO₂ (\(n=1.46\)). Los espesores están en nm y redondeados a dos decimales. Las filas corresponden al orden \(m=1\), salvo que se indique lo contrario.
| Longitud de onda de diseño λ | Orden m | MgF₂ (n = 1.38) | SiO₂ (n = 1.46) |
|---|---|---|---|
| 450 nm | 1 | 81.52 nm | 77.05 nm |
| 550 nm | 1 | 99.64 nm | 94.18 nm |
| 633 nm | 1 | 114.67 nm | 108.39 nm |
| 1064 nm | 1 | 192.75 nm | 182.19 nm |
| 1550 nm | 1 | 280.80 nm | 265.41 nm |
| 550 nm | 3 | 298.91 nm | 282.53 nm |
Ejemplo de sustitución para la primera fila destacada: \(t = \dfrac{1 \cdot 550}{4 \cdot 1.38} = \dfrac{550}{5.52} \approx 99.64\) nm. Para \(m=3\): \(t = \dfrac{3 \cdot 550}{5.52} = \dfrac{1650}{5.52} \approx 298.91\) nm.
Interpretación del resultado de espesor
El resultado es el espesor ideal de una sola capa solo para la longitud de onda de diseño elegida. A esa longitud de onda, el camino óptico en la película, \(n t\), equivale a un cuarto de onda (para \(m=1\)). La luz reflejada en las superficies superior e inferior de la película interfiere destructivamente, por lo que la reflexión es mínima. Los órdenes superiores (\(m=3, 5,\dots\)) producen la misma anulación en \(\lambda\), pero son más gruesos y tienen una banda útil más estrecha.
- Reflexión residual: La anulación no es perfecta con los materiales comunes. Para MgF₂ (\(n\approx1.38\)) sobre vidrio crown (\(n_s\approx1.52\)), la reflectancia en la longitud de onda de diseño es \(R=\left(\dfrac{n_s-n_f^2}{n_s+n_f^2}\right)^2 \approx 1.3\%\) por superficie, frente a aproximadamente 4 % del vidrio sin recubrir.
- Índice ideal: La reflexión nula con incidencia normal requiere \(n_f=\sqrt{n_s}\). Para el vidrio, esto es alrededor de 1.23, más bajo que cualquier película duradera común, por lo que una sola capa no puede alcanzar cero.
- Ancho de banda: El mínimo está limitado en banda ancha. La reflectancia aumenta a ambos lados de \(\lambda\).
- Ángulo de incidencia: La anulación se desplaza hacia longitudes de onda más cortas al aumentar el ángulo, porque cambia el camino óptico a través de la película.
- Bandas más amplias: Los apilamientos AR multicapa, o los diseños de recubrimiento en V optimizados para una sola longitud de onda, dan una reflectancia mucho menor. Los multicapas de banda ancha dan baja reflectancia en un rango amplio.
Supuestos: La fórmula supone incidencia normal y un índice de refracción no dispersivo (constante). En películas reales el índice varía con la longitud de onda, así que verifique el diseño final con una simulación completa de película delgada o con datos del proveedor.
Preguntas frecuentes
¿Por qué el orden tiene que ser impar? Solo los múltiplos impares de un cuarto de onda generan el desfase de media longitud de onda en el recorrido de ida y vuelta que se necesita para la interferencia destructiva; los múltiplos pares se comportan como una capa «ausente», sin efecto.
¿Qué índice de refracción es ideal para un recubrimiento AR de una sola capa? El reflejo desaparece por completo cuando \(n_{\text{película}} = \sqrt{n_{\text{sustrato}}}\). Para el vidrio (n ≈ 1,5), ese valor ideal ronda 1,22; el MgF₂ con 1,38 es la opción práctica de bajo índice.
¿Puedo usarla para apilamientos de espejos altamente reflectantes? La misma regla del espesor de cuarto de onda se aplica a cada capa de un apilamiento dieléctrico multicapa, aunque para analizar el rendimiento completo del conjunto hace falta el método de la matriz de transferencia.
