Qu'est-ce que le calculateur de retrait de l'argile ?

L'argile se rétracte en séchant, puis de nouveau lors de la cuisson au four. Le retrait linéaire total compare la taille d'une pièce fraîchement tournée ou façonnée (à l'état humide/plastique) à sa taille après cuisson. Connaître ce pourcentage permet aux potiers et céramistes de réaliser des pièces aux bonnes dimensions finales — indispensable pour les couvercles, les carreaux, la vaisselle empilable et les assemblages qui doivent s'ajuster parfaitement. Cet outil fonctionne dans les deux sens : mesurer le retrait d'une barrette témoin, ou prédire la taille cuite d'une nouvelle pièce à partir d'un taux de retrait connu pour votre pâte.

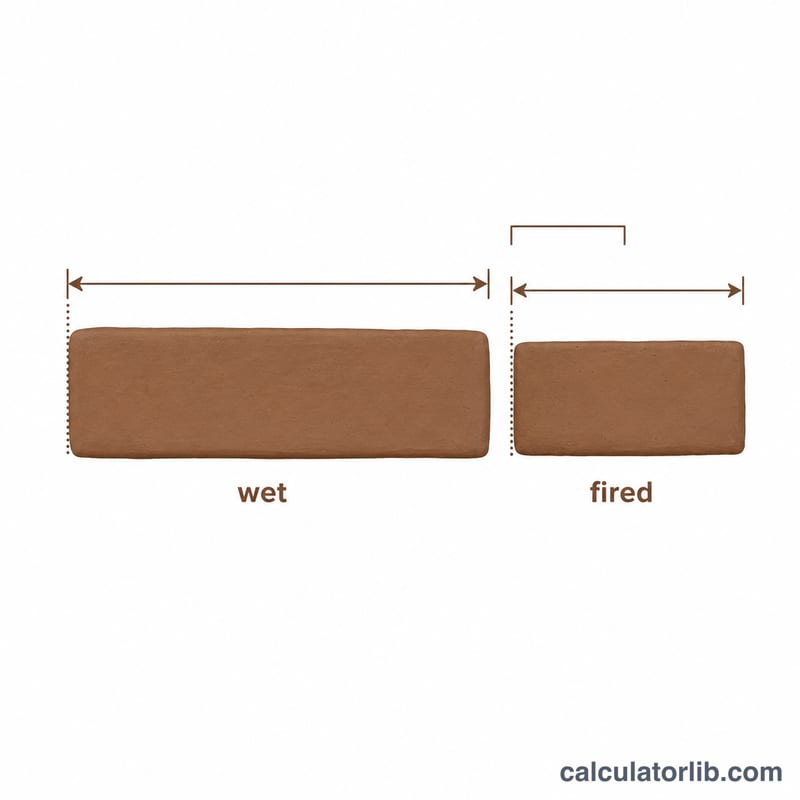

Barre d'argile humide plus longue que la barre cuite plus courte, avec des flèches de dimension
L'argile rétrécit en séchant et en cuisant, la dimension cuite est donc plus petite que la dimension humide.

Comment l'utiliser

Pour trouver le taux de retrait, sélectionnez « Trouver le taux de retrait », saisissez la dimension humide mesurée avant séchage et la dimension après cuisson. Pour prédire une taille cuite, choisissez « Trouver la taille cuite », saisissez la dimension humide et le pourcentage de retrait connu de votre pâte. Utilisez une mesure constante (une barrette témoin de 100 mm tracée avant séchage est la norme en poterie).

La formule expliquée

Le pourcentage de retrait correspond à la variation de longueur divisée par la longueur humide d'origine, exprimée en pourcentage :

$$\text{Retrait} = \frac{\text{humide} - \text{cuit}}{\text{humide}} \times 100\%$$

En réarrangeant, la taille cuite est égale à $$\text{cuit} = \text{humide} \times \left(1 - \frac{\text{retrait \%}}{100}\right)$$. La plupart des pâtes en grès et en porcelaine se rétractent entre 10 % et 15 % au total.

Publicité

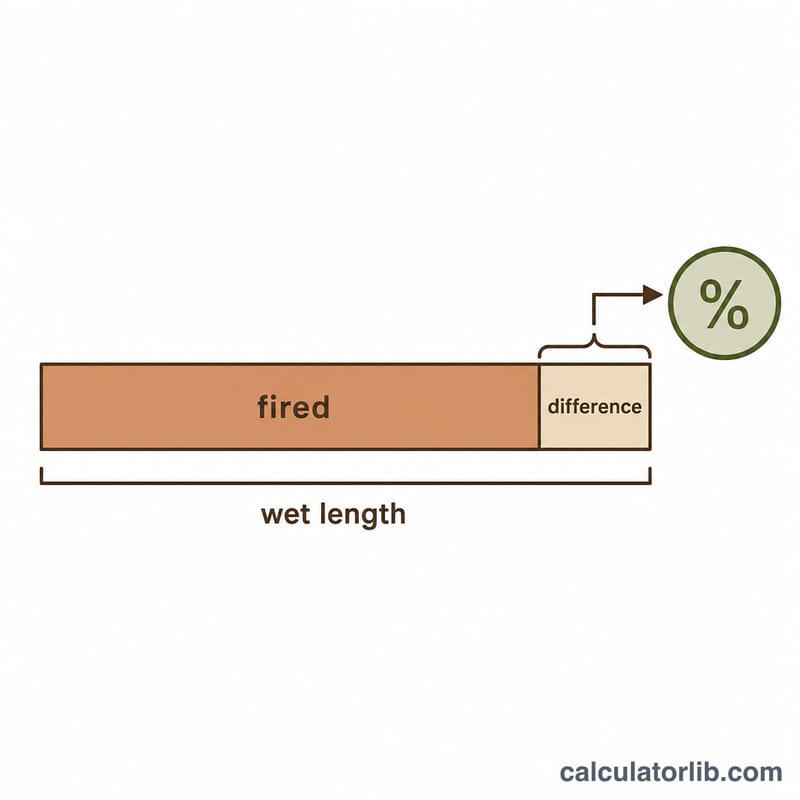

Barre de longueur humide divisée en longueur cuite et écart de retrait, menant à un pourcentage
Le % de retrait linéaire est la différence de taille divisée par la taille humide.

Exemple concret

Vous tracez une ligne de 100 mm sur une plaque humide. Après cuisson, elle mesure 88 mm. Retrait $$= \frac{100 - 88}{100} \times 100 = 12\%$$. Si vous souhaitez ensuite obtenir une assiette cuite mesurant exactement 250 mm de large avec cette argile, façonnez-la à \(250 \div (1 - 0{,}12) \approx 284\) mm à cru.

Taux de retrait typiques selon la pâte et la plage de cuisson

Le retrait linéaire total se mesure de la taille humide (plastique) à la taille après cuisson complète. Il comprend le retrait au séchage et le retrait à la cuisson. Les valeurs ci-dessous sont des plages générales et approximatives. Les numéros de cônes renvoient à l'échelle de cônes pyrométriques Orton.

Pâte à modeler Plage de cuisson typique Retrait linéaire total typique (humide à cuit)
Faïence Cône 06–04 environ 5–8 %
Grès à cuisson moyenne Cône 5–6 environ 8–12 %
Grès à haute cuisson Cône 9–10 environ 11–14 %
Porcelaine Cône 6–10 environ 13–16 %
Pâtes papier-argile / pâtes raku Varie selon l'argile de base environ 6–10 %

Important : ces plages sont approximatives et varient selon le fabricant, la teneur en chamotte, la granulométrie, la méthode de façonnage et la température de cuisson maximale réelle. La seule valeur fiable pour votre argile est celle que vous mesurez vous-même sur une barrette d'essai cuite dans votre propre four.

Le calculateur utilise \(\text{Retrait} = \frac{ \text{Humide} - \text{Cuit} }{ \text{Humide} } \times 100\%\). Par exemple, une ligne humide de 100 mm qui mesure 88 mm après cuisson a rétréci de \(\frac{100 - 88}{100} \times 100\% = 12\%\).

Conseils pratiques pour un test de retrait précis

  • Utilisez un seul lot d'argile. Réalisez les tuiles d'essai à partir du même lot que votre travail, avec la même teneur en humidité. Une argile plus humide rétrécit davantage en séchant.
  • Tracez une ligne de référence. Pressez une tuile d'environ 10–15 mm d'épaisseur et gravez une ligne de 100 mm dedans pendant que l'argile est fraîche. Une ligne de 100 mm facilite la lecture du pourcentage.
  • Cuisez comme votre travail réel. Cuisez jusqu'au cône visé, dans le même four, à la même position et avec le même programme de cuisson. Les fours présentent souvent des zones chaudes et froides, ce qui modifie le résultat.
  • Mesurez avec précision. Utilisez un pied à coulisse plutôt qu'une règle. Mesurez à l'état humide, sec à cœur et cuit si vous voulez séparer le retrait au séchage du retrait à la cuisson.
  • Calculez la moyenne de plusieurs barrettes. Réalisez-en au moins trois et faites la moyenne pour lisser les variations de l'argile, du four et de vos mesures.
  • Refaites le test après tout changement. Testez à nouveau lorsque vous changez de pâte, de fournisseur, de lot ou de température maximale. Même un léger changement de cône ou de durée de palier peut modifier le taux.
  • La méthode de façonnage compte. Les pièces coulées, tournées et montées à la main peuvent rétrécir différemment. La barbotine de coulage, l'alignement des particules dans l'argile tournée et la compression lors du montage jouent tous un rôle. Testez avec la méthode que vous utiliserez réellement.

Adaptation à une taille cuite cible : n'ajoutez pas simplement le pourcentage de retrait à la taille souhaitée. Le retrait est un pourcentage de la taille humide, donc utilisez $$\text{Humide} = \frac{ \text{Cuit} }{ 1 - r }$$ où \(r\) est le taux de retrait sous forme décimale. Par exemple, pour une cible de 250 mm à 12 %, ajouter 12 % donne 280 mm. Cela donnerait après cuisson \(280 \times 0.88 = 246.4\) mm, soit environ 3,6 mm de trop peu. La taille humide correcte est \(\frac{250}{1 - 0.12} \approx 284.1\) mm.

Publicité

Tailles humides nécessaires pour une taille cuite cible

Taille humide requise en millimètres, calculée par humide = cuit ÷ (1 − taux) et arrondie à 0,1 mm. En pratique, un arrondi au millimètre le plus proche suffit généralement (par exemple, 250 mm à 12 % correspondent à environ 284 mm).

Taille cuite cible Retrait de 6 % Retrait de 10 % Retrait de 12 % Retrait de 15 %
100 mm 106,4 mm 111,1 mm 113,6 mm 117,6 mm
150 mm 159,6 mm 166,7 mm 170,5 mm 176,5 mm
250 mm 266,0 mm 277,8 mm 284,1 mm 294,1 mm

Exemple : pour une taille cuite de 150 mm avec un retrait de 10 %, humide = \(\frac{150}{1 - 0.10} = \frac{150}{0.90} \approx 166.7\) mm.

Plus le taux de retrait est élevé, plus l'écart entre la taille humide et la taille cuite est grand. De petites erreurs sur le taux mesuré sont aussi amplifiées sur les grandes pièces, ce qui est une raison supplémentaire de mesurer le taux de votre propre argile.

FAQ

S'agit-il du retrait au séchage ou à la cuisson ? Mesuré de l'état humide à l'état cuit, il représente le retrait total (séchage et cuisson combinés).

Une température de cuisson plus élevée augmente-t-elle le retrait ? Oui — cuire la même argile à plus haute température (cône supérieur) augmente généralement le retrait, car la pâte se vitrifie davantage.

Quelles unités utiliser ? N'importe quelle unité fonctionne, à condition de rester cohérent ; le pourcentage est identique que vous mesuriez en mm, en cm ou en pouces.
