Calculateur de champ de vision d'un télescope

Calculateur de champ de vision d'un télescope

En croissance AI Skill PRO

Entrez le calcul

Formule

TFOV=AFOV (degrés)MoùM=Focale du télescope (mm)Focale de l'oculaire (mm)\begin{gathered} \text{TFOV} = \frac{\text{AFOV (degrés)}}{M} \\[1.5em] \text{où}\quad M = \frac{\text{Focale du télescope (mm)}}{\text{Focale de l'oculaire (mm)}} \end{gathered}
Statistiques d'utilisation

Publicité

Résultats

Champ de vision réel
1,3
degrés
Grossissement 40×
Champ de vision réel 78 minutes d'arc

Signaler une erreur sur cette page

À quoi sert le calculateur de champ de vision d'un télescope ?

Cet outil vous indique quelle portion du ciel vous pouvez observer dans votre télescope avec un oculaire donné. Le champ de vision réel (TFOV, pour true field of view) correspond au diamètre angulaire effectif de la zone de ciel visible dans l'oculaire, exprimé en degrés. Il dépend de la focale de votre télescope, de celle de votre oculaire et du champ apparent (AFOV) de ce dernier. Le calculateur affiche également le grossissement obtenu.

Comment l'utiliser

Saisissez trois valeurs : la focale du télescope en millimètres (souvent indiquée sur le tube, par exemple 1000 mm), la focale de l'oculaire en millimètres (par exemple 25 mm) et le champ apparent de l'oculaire en degrés (les oculaires Plössl tournent généralement autour de 50 à 52°, tandis que les conceptions ultra grand angle peuvent atteindre 82 à 100°). Lancez le calcul pour obtenir le grossissement et le champ de vision réel, exprimé à la fois en degrés et en minutes d'arc.

La formule expliquée

Le grossissement n'est rien d'autre que la focale du télescope divisée par celle de l'oculaire : un télescope de 1000 mm équipé d'un oculaire de 25 mm donne \(1000 \div 25 = 40\times\) de grossissement. Le champ de vision réel s'obtient en divisant le champ apparent de l'oculaire par ce grossissement :

$$\text{TFOV} = \frac{\text{AFOV (deg)}}{\dfrac{\text{Scope Focal (mm)}}{\text{Eyepiece Focal (mm)}}}$$

$$\begin{gathered} \text{TFOV} = \frac{\text{AFOV (deg)}}{M} \\[1.5em] \text{où}\quad M = \frac{\text{Scope Focal (mm)}}{\text{Eyepiece Focal (mm)}} \end{gathered}$$

C'est la méthode d'approximation simple, couramment employée par la plupart des astronomes amateurs.

Publicité

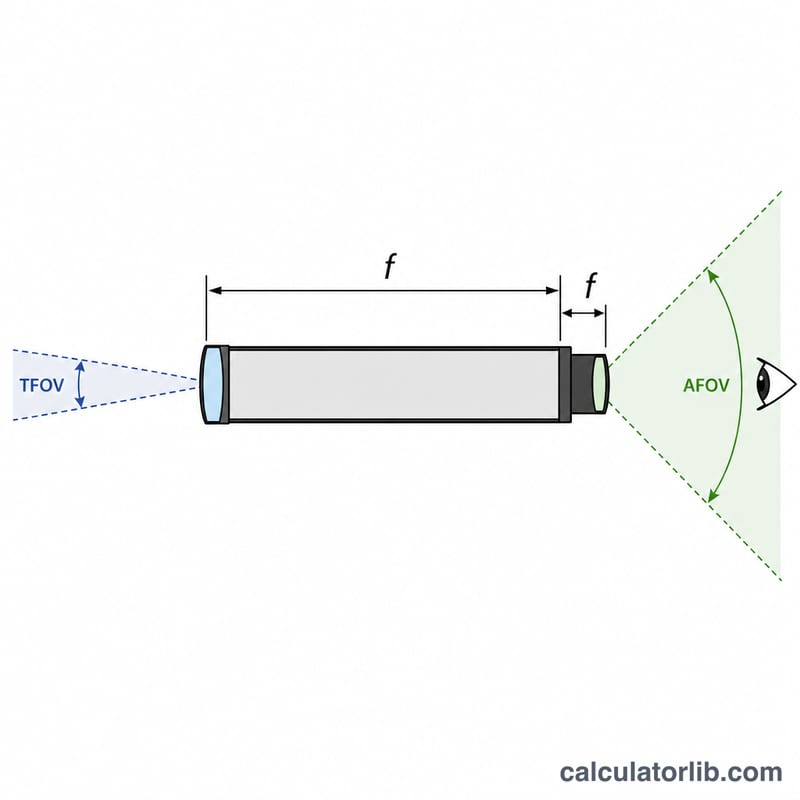

Schéma montrant les distances focales du télescope et de l'oculaire avec les angles de champ apparent et réel
Le grossissement provient du rapport des distances focales, et le champ réel est le champ apparent divisé par le grossissement.

Exemple concret

Supposons ftélescope = 1200 mm, foculaire = 10 mm et AFOV = 68°. Le grossissement vaut \(1200 \div 10 = 120\times\). Le TFOV est alors de $$68 \div 120 = 0{,}567°$$ soit environ 34 minutes d'arc — un peu plus que le diamètre apparent de la pleine Lune (≈ 30 minutes d'arc).

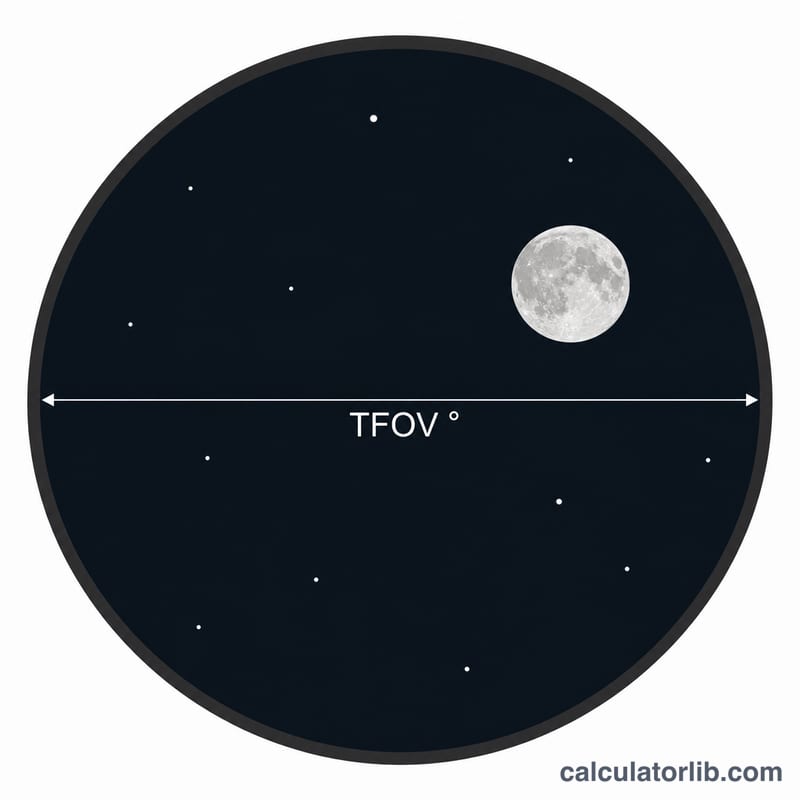

Cercle de ciel montrant la lune contenue dans le champ réel d'un télescope
Le champ réel est le cercle de ciel que vous voyez réellement à travers l'oculaire.

Comparaison d'oculaires sur le même télescope

Le tableau utilise un télescope d'une distance focale de 1000 mm. Le grossissement est \(M = \frac{f_{\text{télescope}}}{f_{\text{oculaire}}}\), et l'approximation simple du CVC est \(\text{CVC} = \frac{\text{CVA}}{M}\).

Oculaire CVA Grossissement CVC (degrés) CVC (minutes d'arc)
32 mm 52° 1000 / 32 ≈ 31× 52 / 31,25 ≈ 1,66° ≈ 100′
25 mm 52° 1000 / 25 = 40× 52 / 40 = 1,30° ≈ 78′
10 mm 68° 1000 / 10 = 100× 68 / 100 = 0,68° ≈ 41′
6 mm 82° 1000 / 6 ≈ 167× 82 / 166,7 ≈ 0,49° ≈ 30′

Exemple, oculaire de 10 mm : \(M = \frac{1000}{10} = 100\), donc \(\text{CVC} = \frac{68^\circ}{100} = 0{,}68^\circ \approx 41'\).

Un champ apparent plus large peut compenser un grossissement plus élevé : l'oculaire de 6 mm/82° atteint 167× et affiche tout de même environ 0,49°, soit presque toute la largeur de la Lune.

Publicité

Interpréter votre résultat

  • CVC large (au-dessus d'environ 1,5°) : convient aux grands amas ouverts, aux grandes nébuleuses et aux champs d'étoiles étendus, comme les Pléiades ou l'amas double.
  • CVC moyen (environ 0,5 à 1,5°) : convient à de nombreuses galaxies et amas ouverts, et permet de cadrer des objets comme M42 avec un peu de ciel autour.
  • CVC étroit (en dessous d'environ 0,5°) : convient aux planètes, à la Lune en détail et aux petites nébuleuses planétaires comme M57, où un fort grossissement compte davantage que la couverture du ciel.

Comparez le CVC aux tailles apparentes des objets dans le tableau de référence. Par exemple, M31 à environ 3° ne tiendra pas dans un champ de 1,3°, mais la nébuleuse de l'Anneau, d'environ 1,4′, tient facilement.

Limites de grossissement : le grossissement utile est généralement limité à environ 50× par pouce d'ouverture (environ 2× par mm). Les conditions de turbulence atmosphérique et la qualité optique imposent souvent une limite pratique plus basse. Un télescope de 100 mm, par exemple, est généralement limité à environ 200×.

Pupille de sortie : pupille de sortie (mm) = ouverture (mm) ÷ grossissement. Des pupilles de sortie plus grandes donnent des vues plus lumineuses et à plus faible grossissement, tandis que les très petites (inférieures à environ 0,5 mm) paraissent sombres et rendent les corps flottants de l'œil plus visibles.

Note sur la précision : ce calculateur utilise l'approximation simple CVC = CVA ÷ grossissement. La valeur exacte dépend de la géométrie du diaphragme de champ de l'oculaire (une formule basée sur la tangente), si bien que les résultats peuvent légèrement différer, surtout avec les oculaires à très grand champ. Les valeurs de CVA annoncées par les fabricants sont également nominales.

FAQ

Pourquoi la Lune fait-elle environ un demi-degré ? La pleine Lune couvre à peu près 0,5°, si bien qu'un TFOV proche de 0,5° la fait tout juste tenir dans le champ.

Quelle valeur d'AFOV dois-je entrer ? Utilisez celle indiquée dans les caractéristiques de votre oculaire ; si vous ne la connaissez pas, 50° constitue une valeur par défaut raisonnable pour un oculaire standard.

Cet outil tient-il compte de la distorsion ? Non — il s'agit de l'approximation simple. La distorsion en bord de champ apparent, présente sur certains oculaires, peut légèrement faire varier le TFOV exact, mais la formule reste suffisamment précise pour préparer vos séances d'observation.
