この計算ツールでできること
このツールは、\(y'' = F(x, y, y')\) の形で表される2階常微分方程式を、古典的な4次ルンゲ・クッタ法(RK4)を用いて区間 \([x_0, x_n]\) で数値的に解きます。右辺 \(F\) を \(x\)・\(y\)・\(p\)(\(p\) は \(y'\) を表します)の数式として入力し、初期条件 \(y(x_0)\) と \(y'(x_0)\)、区間の端点、そして分割数を指定するだけで、\(x\)・\(y\)・\(y'\) の値の一覧表と端点での値が得られます。純粋な数値解析の手法であり、特定の国や制度に依存せず、どこでもそのまま使えます。
使い方
\(F(x, y, p)\) を入力します。たとえば \(y'' + 4y' + 4y = 0\) なら -4*p - 4*y と入力します。\(x_0\)、\(y_0 = f(x_0)\)、\(p_0 = y'(x_0)\) を設定し、終点 \(x_n\) と分割数 \(n\) を選びます(\(n\) を増やすほど刻み幅 \(h = (x_n - x_0)/n\) が小さくなり、精度が高まります)。表示する有効桁数も指定できます。RK4 の全体誤差は \(O(h^4)\) なので、\(n\) を2倍にすると誤差はおよそ16分の1になります。
計算式の解説

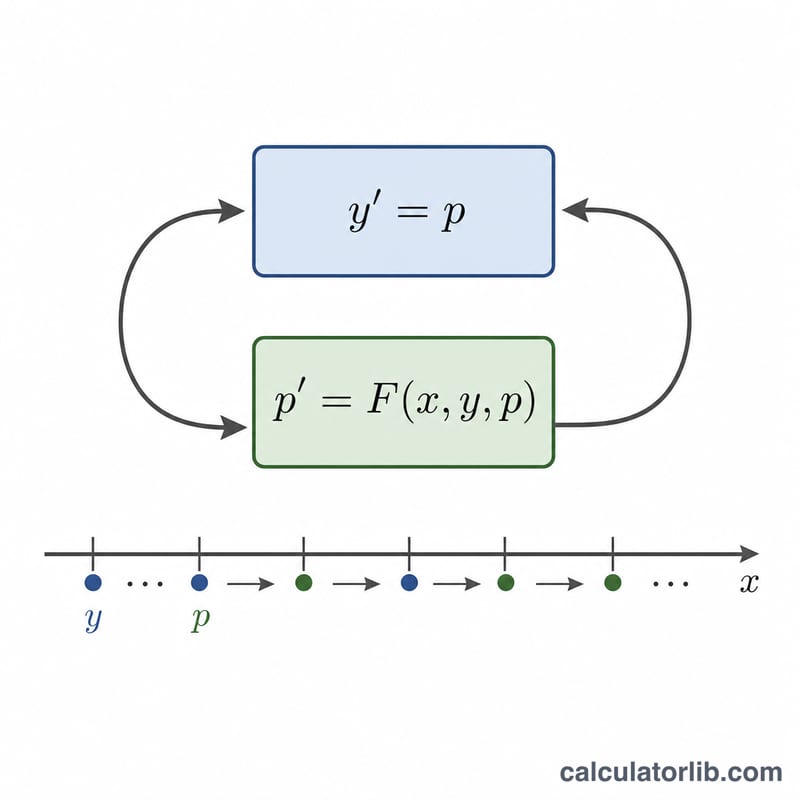

2階常微分方程式は、\(p = y'\) とおくことで2本の1階方程式の連立系に変換できます。すなわち \(y' = p\)、\(p' = F(x, y, p)\) です。RK4 では各ステップで4つの傾き(\(y\) 用の \(k\)、\(p\) 用の \(j\))を重み付きで評価し、\((k_1 + 2k_2 + 2k_3 + k_4)/6\) および \((j_1 + 2j_2 + 2j_3 + j_4)/6\) として組み合わせ、両方の未知数を同時に進めます。
計算例
\(y'' = -4p - 4y\) を、\(x_0 = 0\)、\(y_0 = 0\)、\(p_0 = 1\)、\(x_n = 1\) として、刻みを1ステップだけ(\(n = 1\)、\(h = 1\))で計算してみます。4段階の評価から \(k_1=1\)、\(k_2=-1\)、\(k_3=2\)、\(k_4=-5\)、\(j_1=-4\)、\(j_2=2\)、\(j_3=-6\)、\(j_4=12\) が得られ、 $$y(1) = \frac{1 - 2 + 4 - 5}{6} = -\frac{1}{3} = -0.3333,$$ $$p(1) = 1 + \frac{-4 + 4 - 12 + 12}{6} = 1$$ となります。厳密解は \(y = x e^{-2x}\) なので、\(y(1) = e^{-2} = 0.1353\) です。つまり \(h = 1\) という1回の大きなステップでは粗すぎることが分かります。\(n = 50\) や \(100\) にすれば、厳密解にぴたりと収束します。
2階常微分方程式のためのRK4の段階的手順
RK4は、2階方程式を\(y\)と\(p = y'\)を用いた1階連立系に書き直して扱います。
- \(p = y'\)とおきます。方程式は連立系\(y' = p\)、\(p' = F(x, y, p)\)になります。
- 刻み幅\(h = \dfrac{x_n - x_0}{n}\)を計算します。

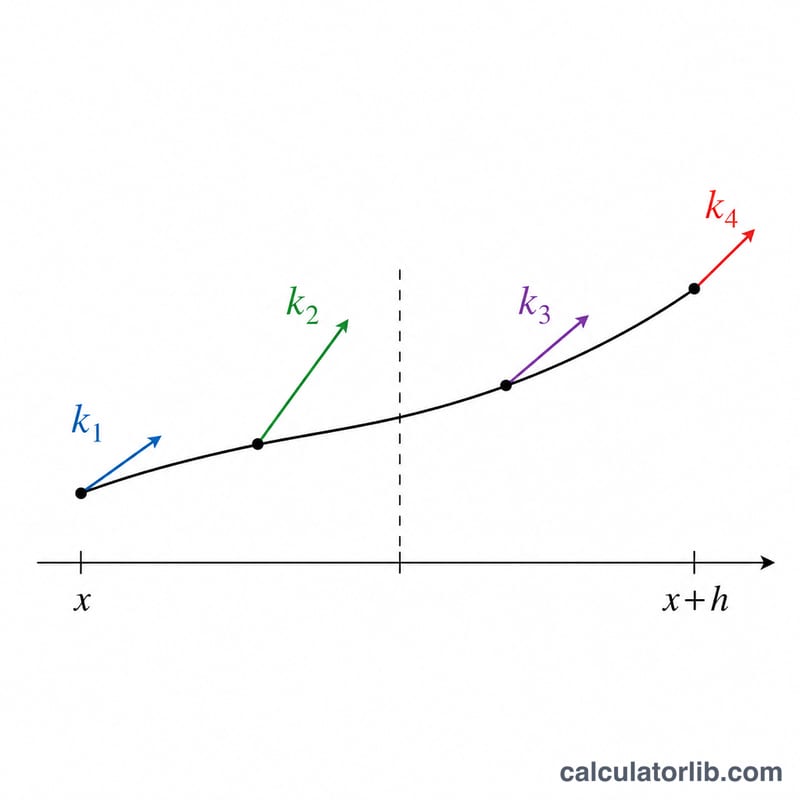

- 第1段階の傾き:\(k_1 = p\)、\(j_1 = F(x, y, p)\)。
- 第2段階の傾き:\(k_2 = p + h\,j_1/2\)、\(j_2 = F\left(x + h/2,\; y + h\,k_1/2,\; p + h\,j_1/2\right)\)。
- 第3段階の傾き:\(k_3 = p + h\,j_2/2\)、\(j_3 = F\left(x + h/2,\; y + h\,k_2/2,\; p + h\,j_2/2\right)\)。
- 第4段階の傾き:\(k_4 = p + h\,j_3\)、\(j_4 = F\left(x + h,\; y + h\,k_3,\; p + h\,j_3\right)\)。
- 両方の未知数を更新します:\(y_{\text{next}} = y + \dfrac{h}{6}(k_1 + 2k_2 + 2k_3 + k_4)\)、および\(p_{\text{next}} = p + \dfrac{h}{6}(j_1 + 2j_2 + 2j_3 + j_4)\)。
- \(x \leftarrow x + h\)として進め、\(x = x_n\)になるまで手順3から7を繰り返します。全部でn回のステップになります。
出力表の読み方
表の各行が1つの格子点に対応します。x列には\(x_0, x_0+h, \dots, x_n\)が入ります。y列は解\(y(x)\)の数値近似値です。y'列は1階導関数\(p = y'(x)\)の近似値です。最初の行は、初期条件\(y_0\)と\(p_0\)をそのまま示しています。
収束の確認
- nで問題を実行し、次に2n(例:10、20、50、100)で実行して、同じx値の行を比較します。
- 実行間で先頭の桁が変わらなくなったら、その桁はおそらく信頼できます。
- 滑らかな問題では、nを2倍にするたびにRK4の誤差はおよそ16分の1に減るはずです。そうならない場合は、他に何かが間違っています。
- 精度の桁数を上げても丸め誤差が減るだけです。hに由来する打ち切り誤差は減りません。
警告サイン
- 真の解が滑らかまたは減衰するはずなのに、値が際限なく増大する、または振幅が増え続ける振動が生じる場合。hが大きすぎるか、方程式が剛性であることを示唆しています。
- nを変えると結果が大きく変わる場合。
- 表の途中でオーバーフローや未定義の値が現れる場合。
固定刻み幅RK4の限界
- 減衰率が大きく離れているような剛性方程式では、安定性の限界によってhを非常に小さくせざるを得ません。固定刻み幅のRK4では多くのステップが必要になるか、計算が失敗します。このような場合は通常、陰的法の方が適切な選択です。
- Fが区間内で特異点を持つ場合(例:x = 0での x による除算、または\(1/(x-1)\)のような項)、この方法では扱えません。特異点の近くの結果は無意味なので、避けるか区間を分割してください。
- 刻み幅は固定されています。この方法は、解が急速に変化する領域に適応しません。
よくある質問
逆向き(過去方向)に積分できますか? できます。\(x_n\) を \(x_0\) より小さく設定すれば刻み幅 \(h\) が負になり、\(x_0\) から \(x_n\) へ向かって積分されます。
ステップ数が少ないと答えがおかしいのはなぜ? RK4 の精度は刻み幅の小ささに依存します。結果が変化しなくなるまで \(n\) を増やしてください。
F にはどんな関数が使えますか? + - * / ^、括弧、sin, cos, tan, asin, acos, atan, sinh, cosh, tanh, exp, log/ln, log10, sqrt, abs、および定数 pi と e が使えます。
