2次のルンゲ・クッタ法による2階常微分方程式ソルバー

2次のルンゲ・クッタ法による2階常微分方程式ソルバー

新興 AI Skill PRO

計算を入力してください

公式

{y′=pp′=F(x,y,p)h=xn−x0nyi+1=yi+hp(xi+h2)pi+1=pi+hF(xi+h2,yi+h2pi,pi+h2Fi)初期:y0=y0,p0=p0\begin{gathered} \begin{cases} y^{\prime} = p \\ p^{\prime} = {{\text{F}(x,y,p)}} \end{cases} \qquad h = \dfrac{{{\text{x}_n}} - {{\text{x}_0}}}{\text{n}} \\[1.4em] \begin{aligned} y_{i+1} &= y_i + h\,p\!\left(x_i + \tfrac{h}{2}\right) \\ p_{i+1} &= p_i + h\,\text{F}\!\left(x_i + \tfrac{h}{2},\; y_i + \tfrac{h}{2}p_i,\; p_i + \tfrac{h}{2}{{\text{F}_i}}\right) \end{aligned} \\[1.4em] \text{初期:}\quad y_0 = {{\text{y}_0}}, \quad p_0 = {{\text{p}_0}} \end{gathered}
利用統計

広告

結果

終端 x における y の近似値 = 1
0.135296935
その点での y'(= p): -0.1351841876
計算法 2次ルンゲ・クッタ法(中点法)、局所誤差 O(h^3)
刻み幅 h 0.02
ステップ数 n 50
x y y' = p
0.0000000000000000 0.0000000000000000 1.0000000000000000
0.020000000000000000 0.019200000000000000 0.92240000000000000
0.040000000000000000 0.036894720000000000 0.84934720000000000
0.060000000000000000 0.053172670463999996 0.78060434278399990
0.080000000000000000 0.068117735709081600 0.71594578469232630
0.10000000000000000 0.081809400586607000 0.65515694969774430
0.12000000000000001 0.094322966500334410 0.59803380843614800
0.14000000000000000 0.10572975724910819 0.54438238107427720
0.16000000000000000 0.11609731515993502 0.49401826294618173
0.18000000000000000 0.12548958795637377 0.44676617193727500
0.19999999999999998 0.13396710678720436 0.40245951663989300
0.21999999999999997 0.14158715582126055 0.36093998434738000
0.23999999999999996 0.14840393379607325 0.32205714799495050
0.25999999999999995 0.15446870789053943 0.28566809119500390
0.27999999999999997 0.15982996027517107 0.25163705055227820
0.30000000000000000 0.16453352767755470 0.21983507448028827
0.32000000000000000 0.16862273428543417 0.19013969777498171
0.34000000000000000 0.17213851829528548 0.16243463123452180
0.36000000000000004 0.17511955240035207 0.13660946564564497
0.38000000000000006 0.17760235849882816 0.11255938948719588
0.40000000000000010 0.17962141689018327 0.090184919730279480
0.42000000000000010 0.18120927021549250 0.069391645142043710
0.44000000000000010 0.18239662238604734 0.050089981526471296
0.46000000000000013 0.18321243273344676 0.032194938360768685
0.48000000000000015 0.18368400560378675 0.015625896310044324
0.50000000000000010 0.18383707560845658 0.00030639512601406127
0.52000000000000010 0.18369588873438927 -0.013836068542494098
0.54000000000000010 0.18328327950738588 -0.026870233878397654
0.56000000000000020 0.18262074439331474 -0.038861259595601230
0.58000000000000020 0.18172851161356454 -0.049870899020389145
0.60000000000000020 0.18062560754308220 -0.059957666948328710
0.62000000000000020 0.17932991985163985 -0.069176998652447110
0.64000000000000020 0.17785825754163154 -0.077581401401623160
0.66000000000000030 0.17622640802868705 -0.085220598832054500
0.68000000000000030 0.17444919140468865 -0.092141668499290240
0.70000000000000030 0.17254051201637852 -0.098389172923625410
0.72000000000000030 0.17051340748663180 -0.10400528442760995
0.74000000000000030 0.16838009529963238 -0.10902990405100074
0.76000000000000030 0.16615201706561347 -0.11350077481565485
0.78000000000000040 0.16383988057550042 -0.11745358960059915
0.80000000000000040 0.16145369975070850 -0.12092209387579109
0.82000000000000040 0.15900283258849274 -0.12393818353188411
0.84000000000000040 0.15649601719860975 -0.12653199803260615
0.86000000000000040 0.15394140602262482 -0.12873200910612914
0.88000000000000040 0.15134659832296904 -0.13056510518203110
0.90000000000000050 0.14871867102481567 -0.13205667177110950
0.92000000000000050 0.14606420798999050 -0.13323066797637725
0.94000000000000050 0.14338932779845207 -0.13410969931504166
0.96000000000000050 0.14069971010936450 -0.13471508702311555
0.98000000000000050 0.13800062067043317 -0.13506693400652098
1.0000000000000004 0.13529693504097162 -0.13518418759510423

このページの誤りを報告

この計算ツールでできること

このツールは、\(y'' = F(x, y, y')\) の形で表される2階常微分方程式を、区間 \([x_0, x_n]\) 上で2次のルンゲ・クッタ法(中点法/修正オイラー型の RK2 スキーム)を用いて数値的に解きます。右辺 \(F\) を x・y・p(p は y' を表します)の式として入力し、初期値 \(y(x_0)\) と \(y'(x_0)\)、区間の両端、そしてステップ数を指定してください。結果は区間を進みながら計算された (x, y, y') の数表として得られます。これは純粋な数値解析の手法なので、国や地域に関係なく同じように使えます。

使い方

強制関数 \(F\) は x・y・p を使って入力します。たとえば \(y'' = -4y' - 4y\) なら -4*p-4*y と書きます。演算子は + - * / ^(または **)、関数は sin, cos, tan, exp, log, ln, sqrt, abs, pow、定数は pi, e が利用できます。x0、初期値 y0 と y'0 = p0、終端 xn を設定し、分割数 n を選びます。ステップ数を増やすほど刻み幅 \(h = (x_n - x_0)/n\) が小さくなり、誤差も小さくなります(大域誤差は \(O(h^2)\))。

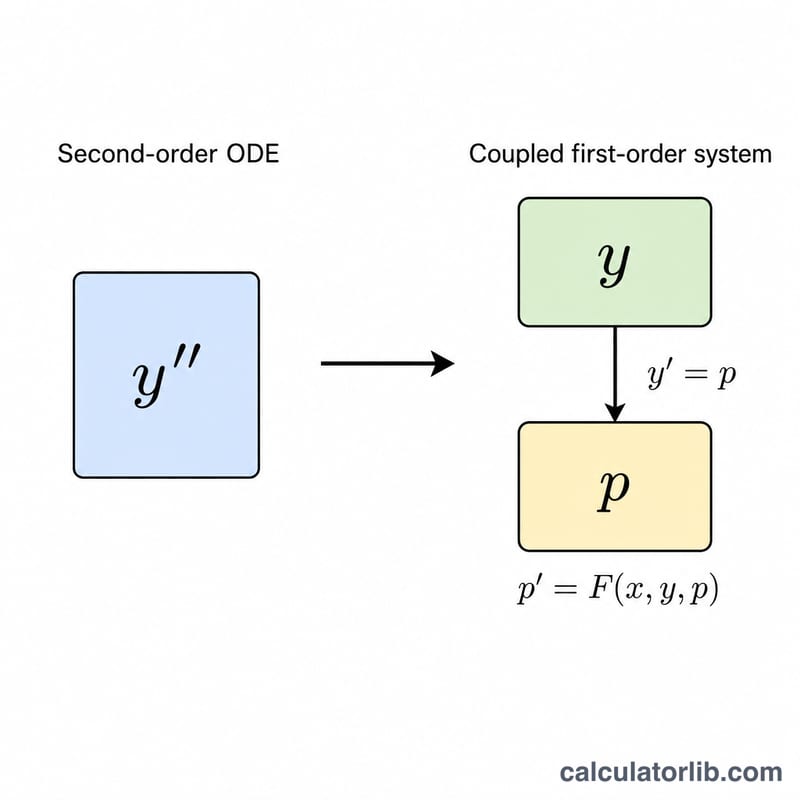

2階ODEを2つの連立1階方程式に帰着させる模式図
y' = p を用いて、2階の常微分方程式を2つの連立1階方程式に書き換える。

計算式の解説

まず \(p = y'\) とおいて方程式を1階の連立系に変形します。すると $$\begin{cases} y' = p \\ p' = F(x,y,p) \end{cases}$$ となります。RK2 の各ステップでは、区間の始点と中点で傾きを評価して組み合わせます。すなわち \(j_1 = h\cdot F(x,y,p)\)、\(k_1 = h\cdot p\) を求め、続いて中点で \(j_2\) と \(k_2\) を評価して p と y を進めます。1ステップあたりの局所打ち切り誤差は \(O(h^3)\) です。

広告

計算例

F = -4*p-4*y、x0 = 0、y0 = 0、p0 = 1、xn = 1、n = 50 の場合、刻み幅は \(h = 0.02\) です。最初のステップで \(y_1 = 0.0192\)、\(p_1 = 0.9224\) となります。x = 1 まで反復すると \(y(1) \approx 0.13533\)、\(y'(1) \approx -0.13533\) が得られ、これは厳密解 \(y = x\cdot e^{-2x}\) の x = 1 における値 \(e^{-2} = 0.135335\) とよく一致します。

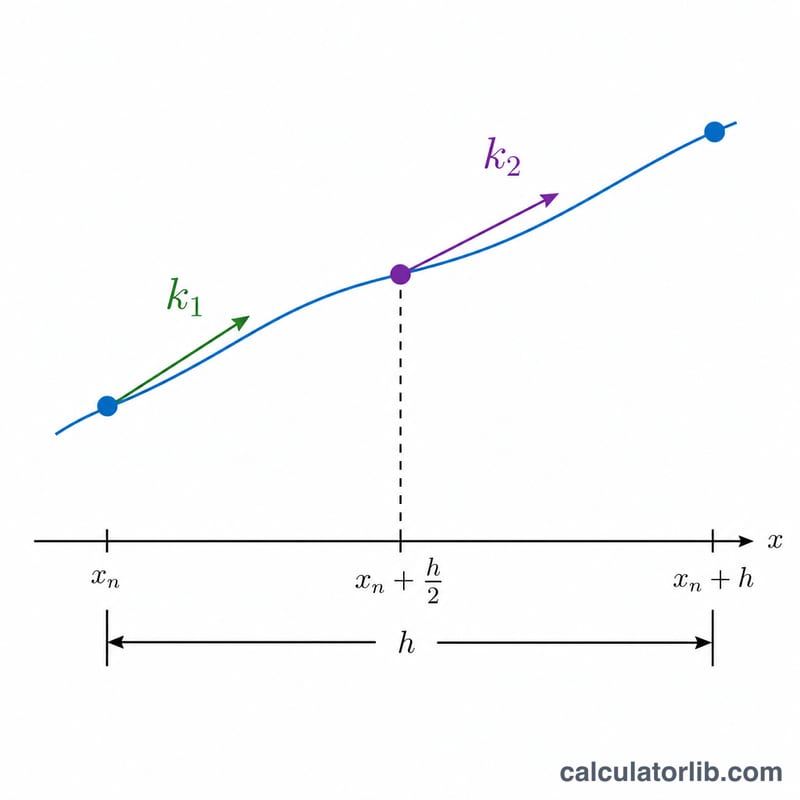

RK2中点法がステップの中点で傾きを推定する様子を示す図
中点RK2法は最初の傾きを求め、次に区間の中点での傾きを使って解を進める。

手計算によるステップ毎のRK2計算

2階常微分方程式 \(y''=F(x,y,y')\) を、\(p=y'\) と置くことで1階連立系に書き換えます。すなわち \(y'=p\) および \(p'=F(x,y,p)\) です。中点法のRK2では、この2つの未知数を同時に進めます。

  1. ステップ幅を計算します:\(h=\dfrac{x_n-x_0}{n}\)。初期値 \(x=x_0,\ y=y_0,\ p=p_0\) から始めます。
  2. 始点での傾きの増分を計算します:\(j_1=h\,F(x,y,p)\)。
  3. 始点での位置の増分を計算します:\(k_1=h\,p\)。
  4. 中点での傾きの増分を計算します:\(j_2=h\,F\left(x+\tfrac{h}{2},\ y+\tfrac{k_1}{2},\ p+\tfrac{j_1}{2}\right)\)。
  5. 中点での位置の増分を計算します:\(k_2=h\left(p+\tfrac{j_1}{2}\right)\)。
  6. 更新します:\(p_{new}=p+j_2\)、\(y_{new}=y+k_2\)、\(x_{new}=x+h\)。
  7. 手順2〜6を合計 \(n\) 回繰り返し、各回の後に \((x,y,p)\) を記録します。

例題の最初のステップ: \(F=-4p-4y\)、\(x_0=0\)、\(y_0=0\)、\(p_0=1\)、\(h=0.02\)。

  • \(j_1=0.02\cdot(-4\cdot1-4\cdot0)=0.02\cdot(-4)=-0.08\)
  • \(k_1=0.02\cdot1=0.02\)
  • 中点の状態:\(x=0.01,\ y=0+0.01=0.01,\ p=1-0.04=0.96\)
  • \(j_2=0.02\cdot(-4\cdot0.96-4\cdot0.01)=0.02\cdot(-3.88)=-0.0776\)
  • \(k_2=0.02\cdot0.96=0.0192\)
  • \(p_1=1+(-0.0776)=0.9224\)
  • \(y_1=0+0.0192=0.0192\)
  • \(x_1=0.02\)

これにより \(y_1=0.0192\)、\(p_1=0.9224\) が得られます。厳密解 \(y=xe^{-2x}\) では \(y(0.02)\approx0.019215\) となるため、最初のステップですでに近い値になっています。

ステップ数が精度に与える影響

検証問題:区間 \([0,1]\) における \(y''=-4y'-4y\)、\(y(0)=0\)、\(y'(0)=1\)。厳密解は \(y=xe^{-2x}\) なので、\(y(1)=e^{-2}\approx0.135335\) です。この線形問題では、中点法RK2の結果を閉じた形で表せます。\(h=1/n\) とすると、\(y(1)=(1-2h+2h^2)^{\,n-1}(1-2h)\) となります。以下の値はこの式から求めたものです。

ステップ数 n ステップ幅 h RK2による y(1) 絶対誤差
5 0.2 0.128288 0.007047
10 0.1 0.134096 0.001240
25 0.04 0.135171 0.000164
50 0.02 0.135297 0.0000383
100 0.01 0.135326 0.0000093

RK2は2次の精度を持つ手法であるため、全体誤差は \(h^2\) に比例して減少します。n を2倍にすると誤差はおよそ4分の1になります。n=25から50では比率が約4.3、n=50から100では約4.1です。非常に粗いステップ(n=5から10)では比率が約5.7と大きくなりますが、これは漸近的な領域にまだ達していないためです。

広告

定義と用語集

2階常微分方程式
最高次の導関数が2階である微分方程式で、ここでは \(y''=F(x,y,y')\) と書かれます。
初期条件
開始点における \(y(x_0)=y_0\) および \(y'(x_0)=p_0\) の値です。2階の方程式には2つの初期条件が必要です。
p = y'
1階導関数のための補助変数です。1つの2階方程式を2つの1階方程式 \(y'=p\) および \(p'=F(x,y,p)\) に変換します。
ステップ幅 h
計算される点どうしの間隔で、\(h=(x_n-x_0)/n\) です。h を小さくすると精度は上がりますが、より多くのステップが必要になります。
中点法(修正オイラー法)RK2
2段のルンゲ=クッタ法です。ステップの始点で傾きを推定し、それを使って中点まで進み、その後で中点の傾きをステップ全体に適用します。
j1, j2, k1, k2
1ステップの増分です。j1 と j2 は p の変化量(始点と中点)を表します。k1 と k2 は y の変化量(始点と中点)を表します。最終的な更新には j2 と k2 を用います。
局所打ち切り誤差 O(h³)
1ステップで生じる誤差で、\(h^3\) に比例します。
大域誤差 O(h²)
区間全体にわたって蓄積する誤差で、\(h^2\) に比例します。これは、約 \(1/h\) 回のステップがそれぞれ \(O(h^3)\) の誤差を加えるためです。
初期値問題
微分方程式と初期条件の組で、特定の1つの解を決めるものです。
剛性(スティフネス)/安定性
急速に減衰する成分を含む方程式では、RK2のような陽的手法は安定性を保つために十分小さな h が必要です。h が大きすぎると、真の解が減衰していても数値解が振動したり発散したりすることがあります。そのような場合は h を小さくするか、陰的手法を使用してください。

よくある質問

これは RK2 ですか、それとも RK4 ですか? これは2次のルンゲ・クッタ法(中点公式)であり、古典的な4次法ではありません。そのため大域的な精度は2次にとどまります。

xn を x0 より小さくできますか? できます。その場合は刻み幅が負になり、積分が逆向きに進むだけで、数学的には問題ありません。

エラー行が出たのはなぜですか? \(F\) の計算中にゼロ除算、0以下の数の対数、負の数の平方根などの問題が起きると、積分が停止し、その発生位置が表示されます。
