계산 입력

공식

I=전력 (W)3×전압 (V)×역률I = \frac{\text{전력 (W)}}{\sqrt{3} \times \text{전압 (V)} \times \text{역률}}

계산 예

I=100003×400×0.9≈16.04I = \frac{10000}{\sqrt{3} \times 400 \times 0.9} \approx 16.04
사용 통계

광고

결과

선전류
16.04
암페어 (A)
피상전력 11.11 kVA

이 페이지의 오류 신고

3상 전류 계산기란?

이 도구는 평형 3상 부하가 끌어쓰는 선전류(단위: 암페어)를 계산합니다. 유효전력, 선간전압, 역률을 연관 짓는 3상 시스템의 표준 전력 공식을 사용합니다. 국가에 상관없이 모든 평형 3상 교류(AC) 시스템에 그대로 적용할 수 있으며, 일반적인 선간전압은 유럽 400V, 북미 480V입니다. 참고로 국내 산업용 3상 전압은 보통 380V를 사용합니다.

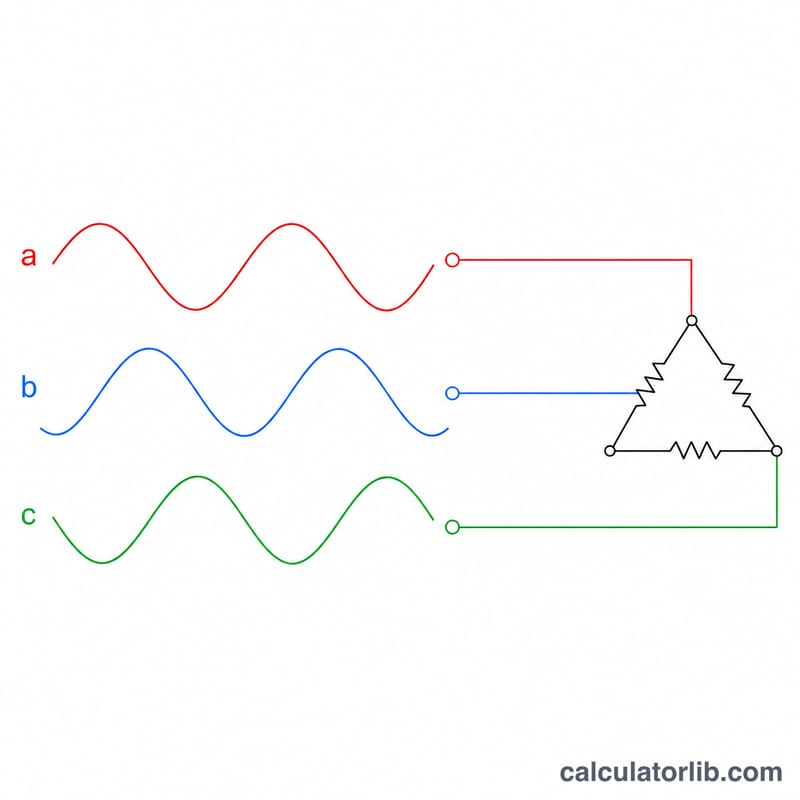

120도 위상차를 가진 세 개의 정현파와 델타 부하 삼각형을 나타낸 3상 전력 시스템
3상 전력은 120도 위상차를 가진 세 개의 교류 전류를 흐르게 한다.

사용 방법

부하의 유효전력(W), 선간전압(상간전압), 그리고 역률(0과 1 사이 값으로, 모터의 경우 보통 0.8~0.95)을 입력하세요. 계산기는 선전류(A)와 함께 유효전력(kW), 피상전력(kVA)을 함께 보여줍니다.

공식 이해하기

평형 3상 부하의 경우: $$I = \frac{\text{Power (W)}}{\sqrt{3} \times \text{Voltage (V)} \times \text{Power Factor}}$$ 입니다. 여기서 P는 유효전력(W), V는 선간전압, 역률(PF)은 0~1 사이의 값, \(\sqrt{3} \approx 1.732\) 입니다. \(\sqrt{3}\) 계수가 등장하는 이유는 3상 시스템의 기하학적 구조에 따라 선전류가 상(相) 값과 연결되기 때문입니다. 피상전력 \(S = P / \text{역률}\) 로 구하며 단위는 kVA입니다. 변압기와 발전기의 용량을 정할 때 바로 이 피상전력 기준으로 산정합니다.

광고

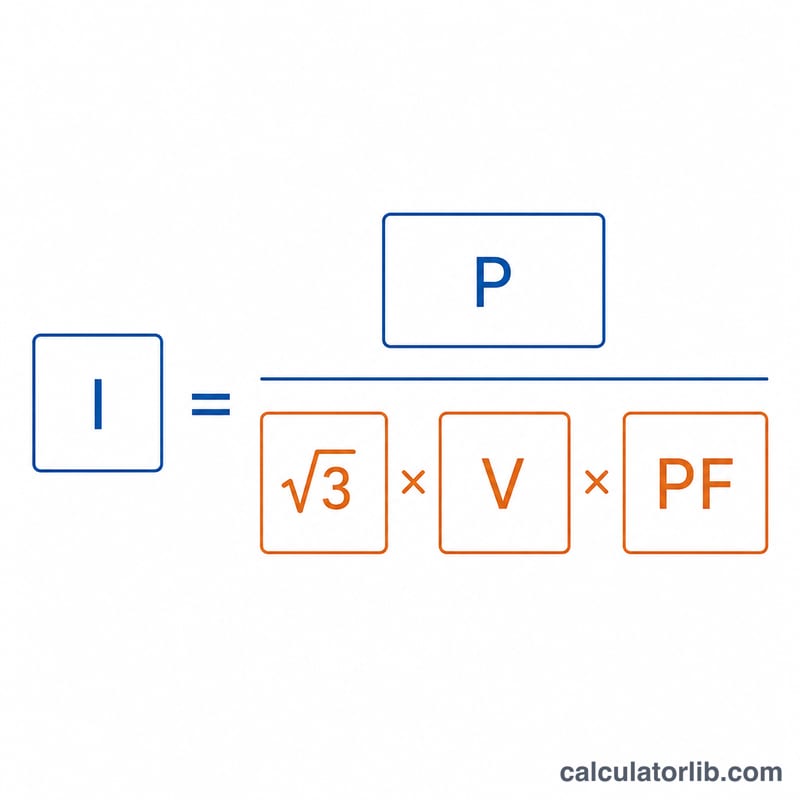

3상 전류 공식 도해: 전력을 루트3 × 전압 × 역률로 나눔
선전류는 전력을 \(\sqrt{3} \times\) 선간전압 \(\times\) 역률로 나눈 값과 같다.

계산 예시

역률 0.9, 400V 3상 전원에 연결된 10,000W 모터의 경우: $$I = \frac{10000}{1.732 \times 400 \times 0.9} = \frac{10000}{623.5} \approx 16.04\,\text{A}$$ 피상전력은 \(10 / 0.9 \approx 11.11\,\text{kVA}\)가 됩니다.

전형적인 삼상 전류 (전력 및 전압별)

이 표는 역률 0.9에서 균형 잡힌 삼상 선전류(암페어)를 보여주며, \(I = \dfrac{P}{\sqrt{3} \times V \times PF}\) 식을 사용합니다. 여기서 P는 유효전력(와트)이고 V는 선간 전압입니다. 값은 소수점 첫째 자리에서 반올림했습니다. 효율은 포함되지 않으므로 P는 전기 입력 전력으로 간주합니다.

전력 230 V (A) 400 V (A) 480 V (A) 690 V (A)
5 kW 13.9 8.0 6.7 4.6
10 kW 27.9 16.0 13.4 9.3
22 kW 61.4 35.3 29.4 20.5
37 kW 103.2 59.3 49.4 34.4
55 kW 153.4 88.2 73.5 51.1
75 kW 209.2 120.3 100.2 69.7

예시 (22 kW, 400 V): \(I = \dfrac{22000}{1.732 \times 400 \times 0.9} = \dfrac{22000}{623.5} \approx 35.3\ \text{A}\). 같은 전력에서 전압을 두 배로 높이면 전류는 대략 절반으로 줄어듭니다.

광고

부하 유형별 전형적인 역률 값

역률은 부하에 따라 달라집니다. 아래 수치는 대략적인 일반 범위일 뿐이며, 실제 장비의 값은 명판이나 데이터시트를 통해 확인해야 합니다.

부하 유형 전형적인 역률
저항성 히터, 백열등 약 1.0
전부하 상태의 유도 전동기 약 0.8–0.9
경부하 또는 무부하 상태의 유도 전동기 약 0.2–0.5
LED 조명 및 전자식 구동장치 0.9–0.95
자기식 안정기를 사용한 형광등 0.5–0.8

많은 전력회사가 대략 0.9 이상의 역률을 요구하거나 이에 대해 보상하며, 이보다 낮으면 요금을 부과하기도 합니다. 정확한 기준은 전력회사와 국가에 따라 다르므로 공급업체의 요금 약관을 확인하십시오.

자주 묻는 질문

어떤 전압을 입력해야 하나요? 상-중성선(상전압)이 아니라 선간전압(예: 400V 또는 480V)을 입력하세요.

W가 아니라 kW 값만 있다면? 입력 전에 kW에 1000을 곱해 W 단위로 환산하세요.

역률은 어떤 값을 써야 하나요? 저항성 부하는 1.0, 유도 전동기는 보통 0.8~0.9를 사용합니다. 확실하지 않으면 장비 명판(네임플레이트)을 확인하세요.
